人教版七年级地理第一章第三节地图的阅读 课件 (共17张PPT)

(共17张PPT)



比例尺
表示的范围的大或小
内容的详或略
大
小
小
大
详细
简单
地图

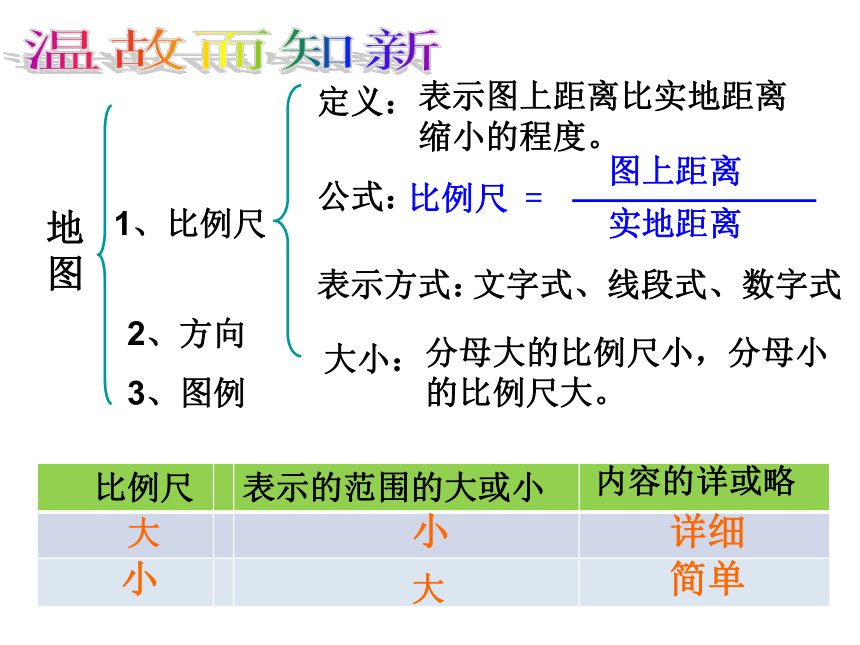

温故而知新
1、比例尺

2、方向
3、图例

定义：
表示图上距离比实地距离缩小的程度。
公式：
比例尺 =
图上距离

实地距离
表示方式：
文字式、线段式、数字式
大小：
分母大的比例尺小，分母小的比例尺大。
第三节 地图的阅读
（第2课时）
一、学习目标
1、学会在地图运用三种方法辨认方向。
(考点)
2、把三种辨认方法运用在实际生活中。

3、树立“地图是地理学科的第二语言，
是学习地理最重要工具”的观念。

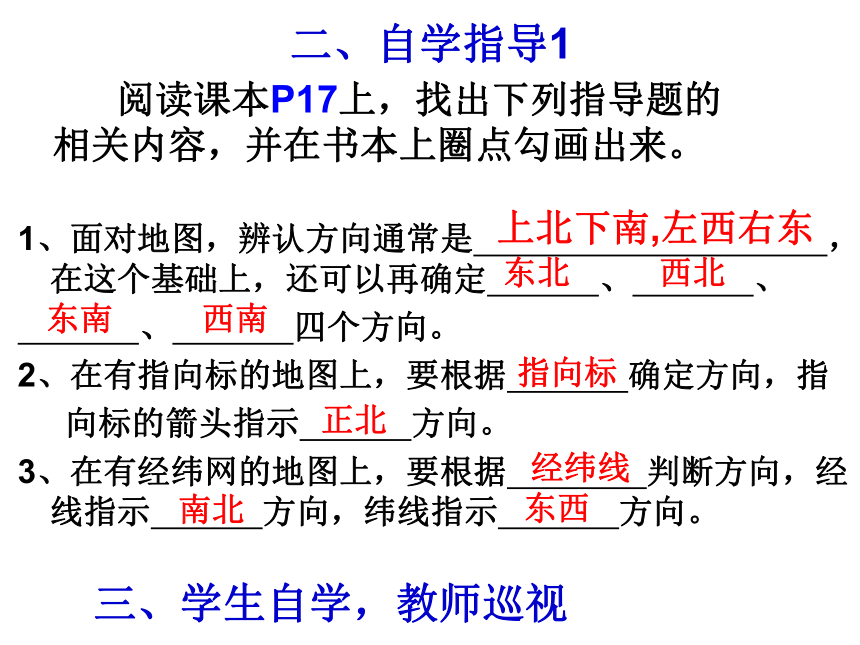

二、自学指导1
1、面对地图，辨认方向通常是 ，在这个基础上，还可以再确定 、 、
、 四个方向。
2、在有指向标的地图上，要根据 确定方向，指
向标的箭头指示 方向。
3、在有经纬网的地图上，要根据 判断方向，经 线指示 方向，纬线指示 方向。

阅读课本P17上，找出下列指导题的 相关内容，并在书本上圈点勾画出来。
三、学生自学，教师巡视
上北下南,左西右东
东北
西北
东南
西南
指向标
正北
经纬线
南北
东西
四、自学检测1
1、在有指向标的地图中，其指向标的箭头指示的
方向为（ ）
A．东方 B．南方 C．西方 D．北方

2、右边是某中学校园平面图，
校门朝向是（ ）
A.南方 B.北方
C.西方 D.东方
D
A

一般地图
指向标地图
经纬网地图
一、地图上的方向
如何在下面几幅图中确定方向？
思考
五、更正点拨1


北
南
西
东
1、长颈鹿馆在大象馆的什么方向?
西北方向

2、大象馆在熊猫馆的什么方向?

东北方向



1、一般定向法
平移法
一般地图 上北下南
左西右东
（二）认识地图上的方向：

百货大楼
小超市
学校
医院
活动一：
谁能从图判断出医院在百货大楼的哪个方向?

北
南
西
东


普宁市人民政府在普宁华侨医院的哪个方向？

用平移法




西北
比例尺1：100000
1.在图上找到宾馆和火车站的位置。
火车站在
宾馆的什
么方向？
2、指向标地图定向


北
东
西
南
按指向标
然后用平移法
练一练：
1．a在b的什么方向？
2．b在c的什么方向？
（北方）
（东南）


北
南
西
东
甲图
乙图

？


北
南
西
东
自学指导2
看P17回答下列问题：

在有经纬网的地图上，要根据 _______
判断方向，经线指示 方向，
纬线指示 方向。


经纬线
南北
东西
三、学生自学，教师巡视（2分钟）


根据上图判断：
⑴A的经纬度 。
⑵B在A 方向 ⑶C在B 方向
⑷D在B 方向
（100°W，30°N）
正东
正南
东南
自学检测2
经线指示南北方向
纬线指示东西方向











A
B
C
D
10 °N
20 °N
30 °N
40 °N
50°N
80 °E

60°E
40°E


东
南
北
西
试判断B、C、D三点在A点的什么方向。
B在A正东方
C在A正北方
D在A东北方
3、经纬网定向法
点拔 2



A
B
C
经纬网地图
B 在A的 方
B在C的 方
C在A的 方
正东
东南
正北
北极

北
东
西
南

东



地球上有没有这样一个地方，它的前后左右只有一个方向？


小结（ 地图上的方向
1、一般地图：上北下南，左西右东
2、指向标地图：指向标指示的一般为正北方向
3、经纬网地图：经线指示南北方向
纬线指示东西方向






N


N
E
W
S
10 20 30
10 20
1、乙地(175°E，38°N)位于甲地(145°E,35°S)
的( )
A .东北方 B .西北方
C .西南方 D .东南方
A 点位于 B 点的（ ）
A．东南方向
C．东北方向
B．西北方向
D．正北方向
2、经纬网地图定方向，
B
A
