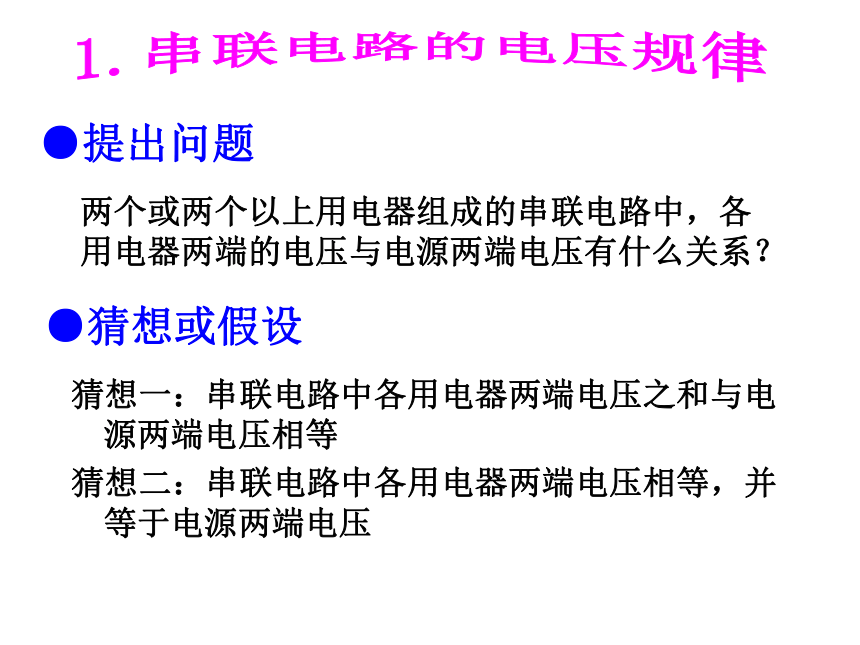

课件27张PPT。第二节 串、并联电路中电压的规律人教版初中物理九年级第十六章《电压 电阻》猜想一:串联电路中各用电器两端电压之和与电源两端电压相等

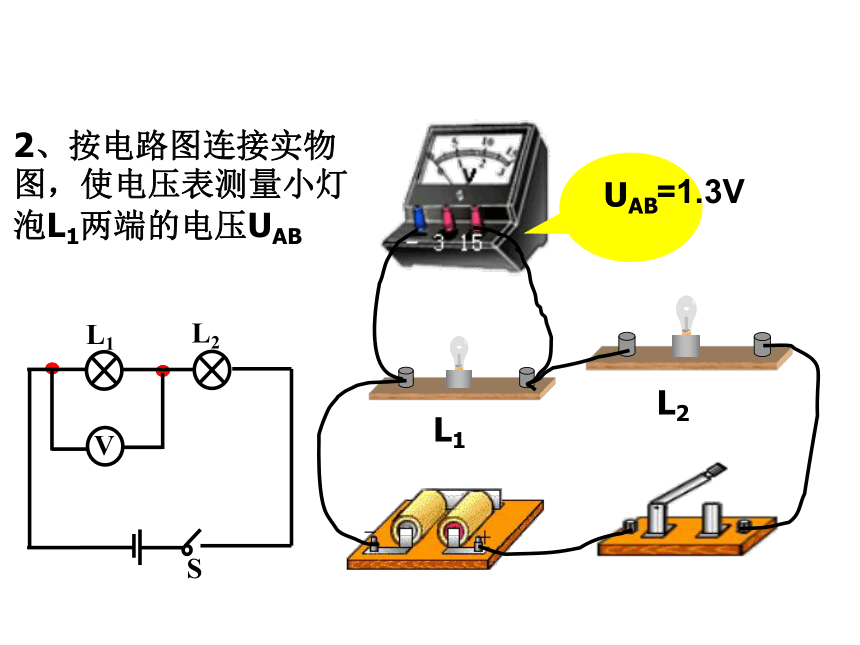

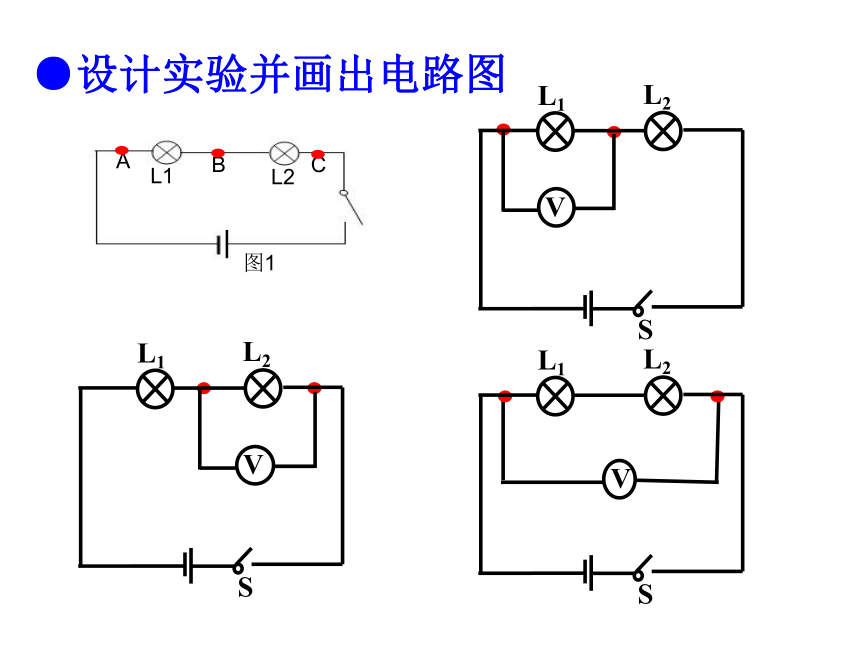

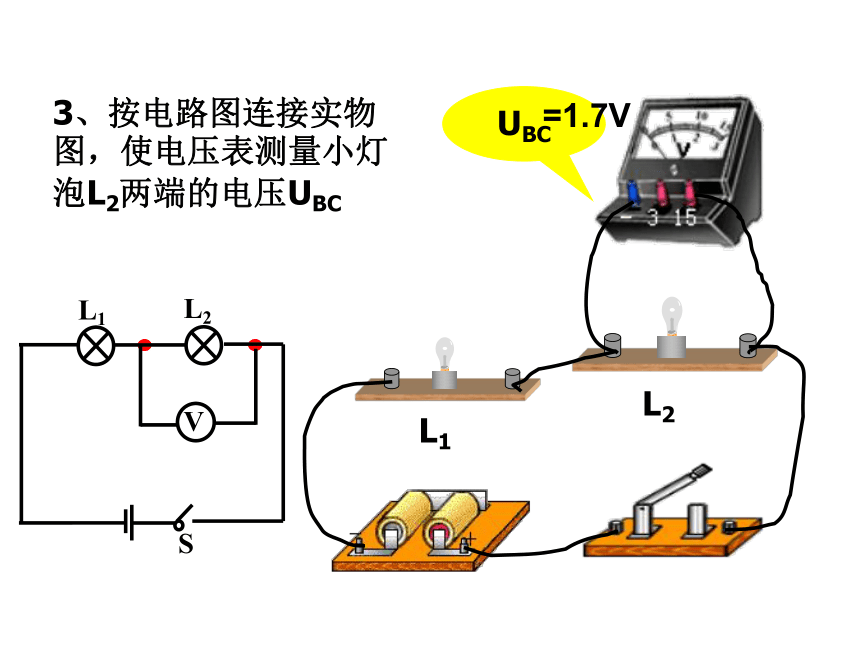

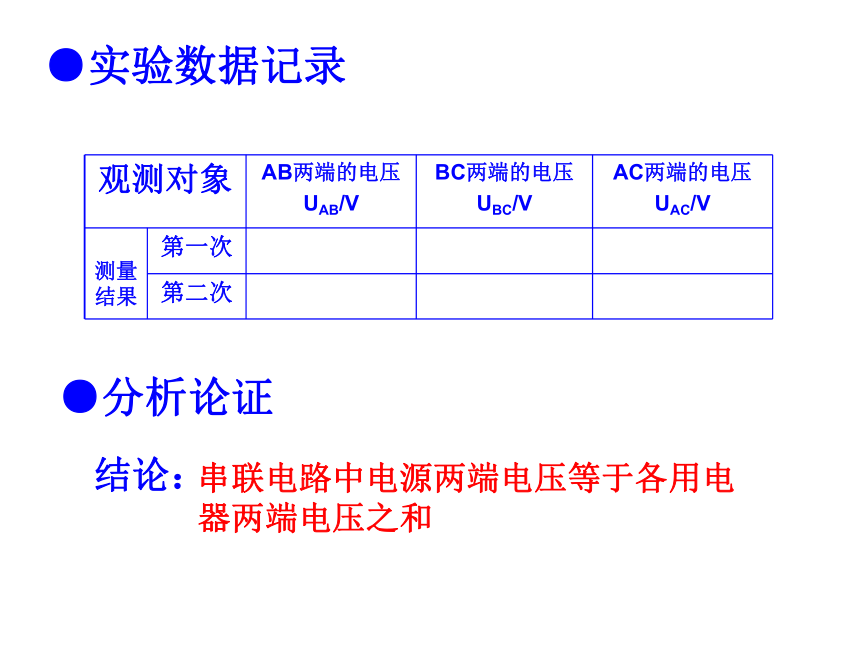

猜想二:串联电路中各用电器两端电压相等,并等于电源两端电压●提出问题 两个或两个以上用电器组成的串联电路中,各用电器两端的电压与电源两端电压有什么关系?●猜想或假设1.串联电路的电压规律●设计实验并画出电路图实验步骤1、按电路图连接电路,使两个小灯泡连接成串联电路。●进行实验2、按电路图连接实物图,使电压表测量小灯泡L1两端的电压UABL1L2UAB=1.3V3、按电路图连接实物图,使电压表测量小灯泡L2两端的电压UBCL1L2UBC=1.7V4、按电路图连接实物图,使电压表测量小灯泡L1和L2两端的总电压UACL1L2UAC=3V●实验数据记录●分析论证结论:串联电路中电源两端电压等于各用电器两端电压之和生活中常常把一节电池的负极和另一节电池的正极连在一起组成电池组想想做做电池和电池组两端的电压有什么关系?测每一节干电池的电压测每一节干电池的电压测每一节干电池的电压测电池组的电压实验结论:串联电池组两端的总电压等于每节电池两端电压之和猜想一:并联电路中各用电器两端电压之和与电源两端电压相等
猜想二:并联电路中各用电器两端电压相等,等于电源两端电压●提出问题 如果两个或两个以上的用电器并联,那么各支路用电器两端的电压与电源两端电压有什么关系?●猜想或假设2.并联电路的电压规律●设计实验并画出电路图1、设计电路图并连接实物图,使两个小灯泡连接成并联电路●进行实验实验步骤2、按电路图连接实物图,使电压表测量小灯泡L1两端的电压U1L1L2U1=3V3、按电路图连接实物图,使电压表测量小灯泡L2两端的电压U2。L1L2U2=3V4、按电路图连接实物图,使电压表测量干路两端的电压UL1L2U=3V●实验数据记录●分析论证结论:并联电路中电源两端电压与各支路用电器两端的电压相等 1、改变电源电压或两个小灯泡的规 格重做第二次。
2、接线头不要损坏。
3、电路连接时,开关必须断开。注意:串联电路中电源两端电压等于各用电器两端电压之和 2、并联电路的电压规律:1、串联电路的电压规律:并联电路中电源两端电压与各支路用电器两端的电压相等---课堂总结---3、电池和串联电池组电压规律串联电池组两端的电压等于每节电池两端电压之和1、晓明用规格不同的灯L1、L2串联后接入电路中
实验,用电压表测得L1两端的电压为3.5V,L2的
为2.5V,则两灯串联的总电压为____V。2、接着晓明用规格相同的灯L1、L2串联后接入6V
的电路中,用电压表测得灯L2两端电压为3V,则L1
的两端电压为_____V。6V3V课堂练习3、灯L1、L2并联后接入电路中,测得L2两端电压
3V,则L1两端电压为( )
A、大于3V B、等于3V C、小于3V
D、条件不足,无法确定4、灯L1和L2并联后接到3V的电源上,发现灯L1
比L2亮多了,若两灯的电压分别是U1、U2,则( )
A、U1>U2 B、 U1 C、 U1=U2=3V D、U1+U2=3V5、灯L1与L2串联在电路中,灯L1比L2亮两倍,通
过L1电流为0.2A,则通过灯L2电流为( )
A、小于0.2A B、大于0.2A
C、等于0.2A D、等于0.1ABCC6、指出电压表测量的是谁两端的电压?电压表V测量L2的两端电压电压表V1测量L1的两端电压,
V2测量L2的两端电压电压表V1测量L2的两端电压,
V2测量L1的两端电压返回导航7、现有4节干电池,有关这些电池的说法中,正确的是( )
A、每一节干电池的电压都与电池组总电压相同
B、四节干电池都串联时,总电压和任何一节电池电压一样大
C、四节干电池并联时,总电压等于四节电池的和
D、这四节干电池可组成6v的电源D8.如图所示,电源电压为9V,且保持不变,开关S闭合后,电压表的示数为6V.则 ( )
A.L1两端的电压为3V
B.L1两端的电压为6V
C.L2两端的电压为3V
D.L2两端的电压为9V A
