人教版八年级物理课件：4.4 光的折射 (共21张PPT)

(共21张PPT)
海市蜃楼
观察现象：
注意观察，光的传播方向是否发生改变？

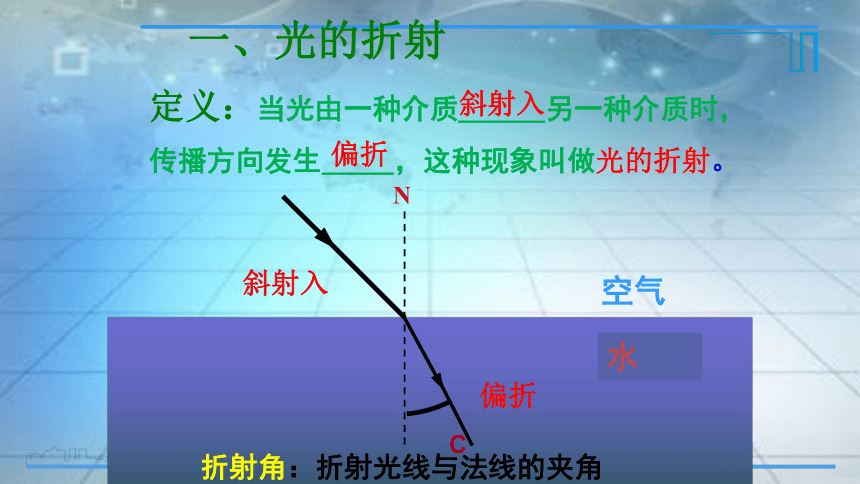

一、光的折射
空气
水
C
N
定义：当光由一种介质______另一种介质时，传播方向发生_____，这种现象叫做光的折射。
折射角：折射光线与法线的夹角
斜射入
偏折
斜射入
偏折

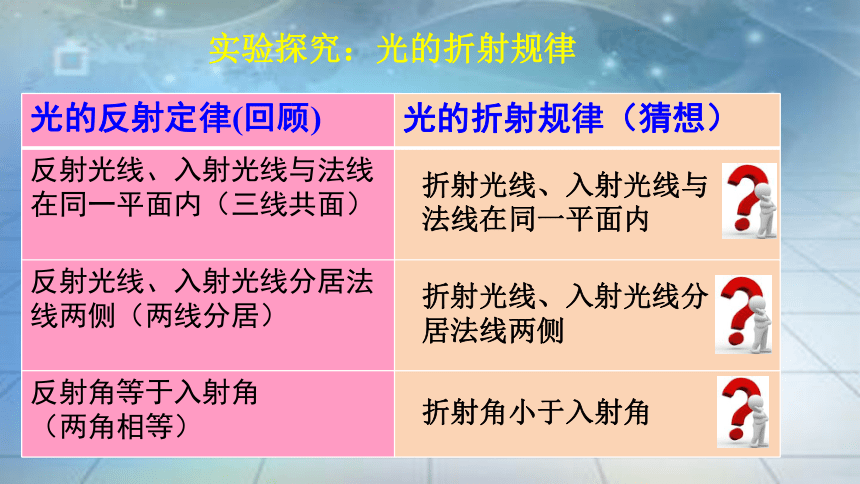

实验探究：光的折射规律
折射光线、入射光线与法线在同一平面内
折射光线、入射光线分居法线两侧
折射角小于入射角
光的反射定律(回顾) 光的折射规律（猜想）
反射光线、入射光线与法线在同一平面内（三线共面）
反射光线、入射光线分居法线两侧（两线分居）
反射角等于入射角
（两角相等）
实验探究：光的折射规律

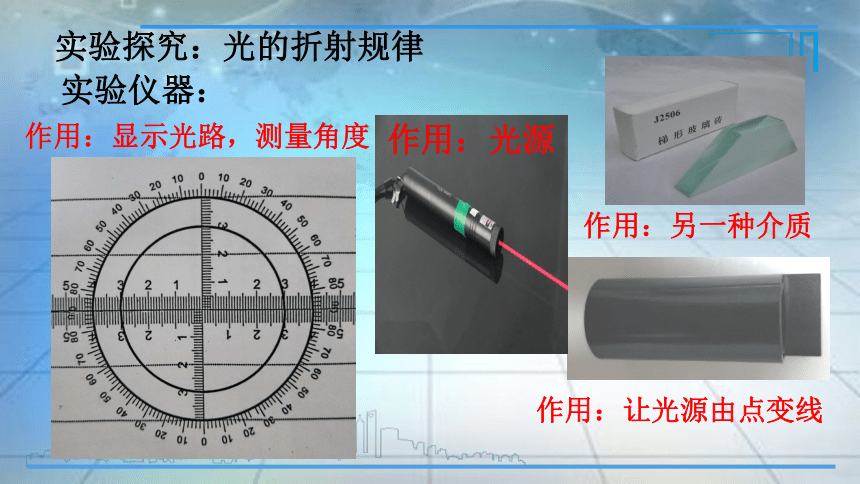

实验仪器：
作用：显示光路，测量角度
作用：另一种介质
作用：让光源由点变线
作用：光源

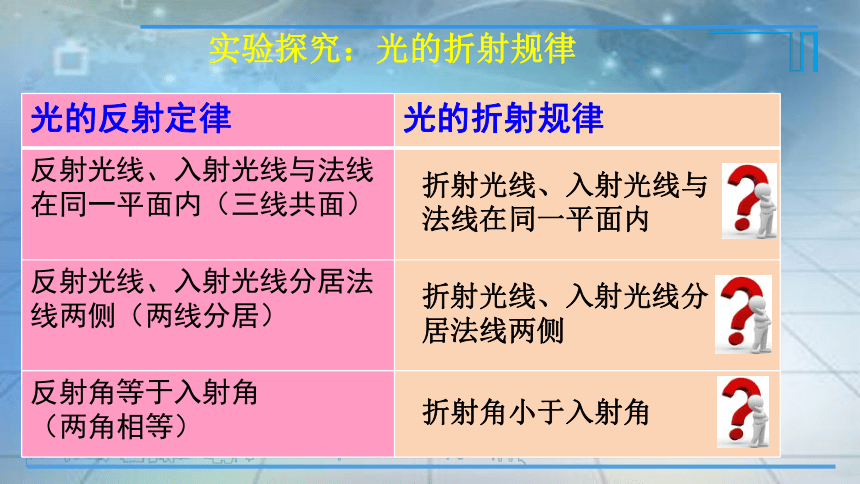

实验探究：光的折射规律
折射光线、入射光线与法线在同一平面内
折射光线、入射光线分居法线两侧
折射角小于入射角
光的反射定律 光的折射规律
反射光线、入射光线与法线在同一平面内（三线共面）
反射光线、入射光线分居法线两侧（两线分居）
反射角等于入射角
（两角相等）
探究1：折射光线、入射光线是否分居法线两侧
结论：折射光线、入射光线分居法线两侧
探究2：折射角是否小于入射角
光的折射规律：当光从一种介质斜射入其它介质时，
法线
小于
且折射角总是随入射角的增大而增大。
光折射时，折射角总是小于入射角吗？
水
空气
折射规律怎样记？
“空”角最大！
光的折射规律：当光从一种介质斜射入其它介质时，

折射光线、入射光线位于 的两侧。
光从空气斜射入其它介质时，折射角 入射角。

光从其它介质斜射入空气时，折射角大于入射角。
法线
小于
且折射角总是随入射角的增大而增大。
光折射时，光路可逆吗？
A
O
B
A
O
B
N
N'
M
M'
N
N'
光的折射规律：当光从一种介质斜射入其它介质时，

折射光线、入射光线位于 的两侧。
光从空气斜射入其它介质时，折射角 入射角。

当光线垂直射向介质表面时，传播方向 。
光从其它介质斜射入空气时，折射角大于入射角。
可逆
同一平面
法线
小于
不改变
折射光线、入射光线、法线位于 内。
在折射时光路是 的。
且折射角总是随入射角的增大而增大。
A
A，
池水变浅的奥秘
讨论：怎样才能叉到鱼？
学习致用：（笔为什么“折断了”）
随堂练习
谢谢！
