广东学业水平测试物理冲A学案 第9章　 9.3家庭电路和安全用电Word版含答案

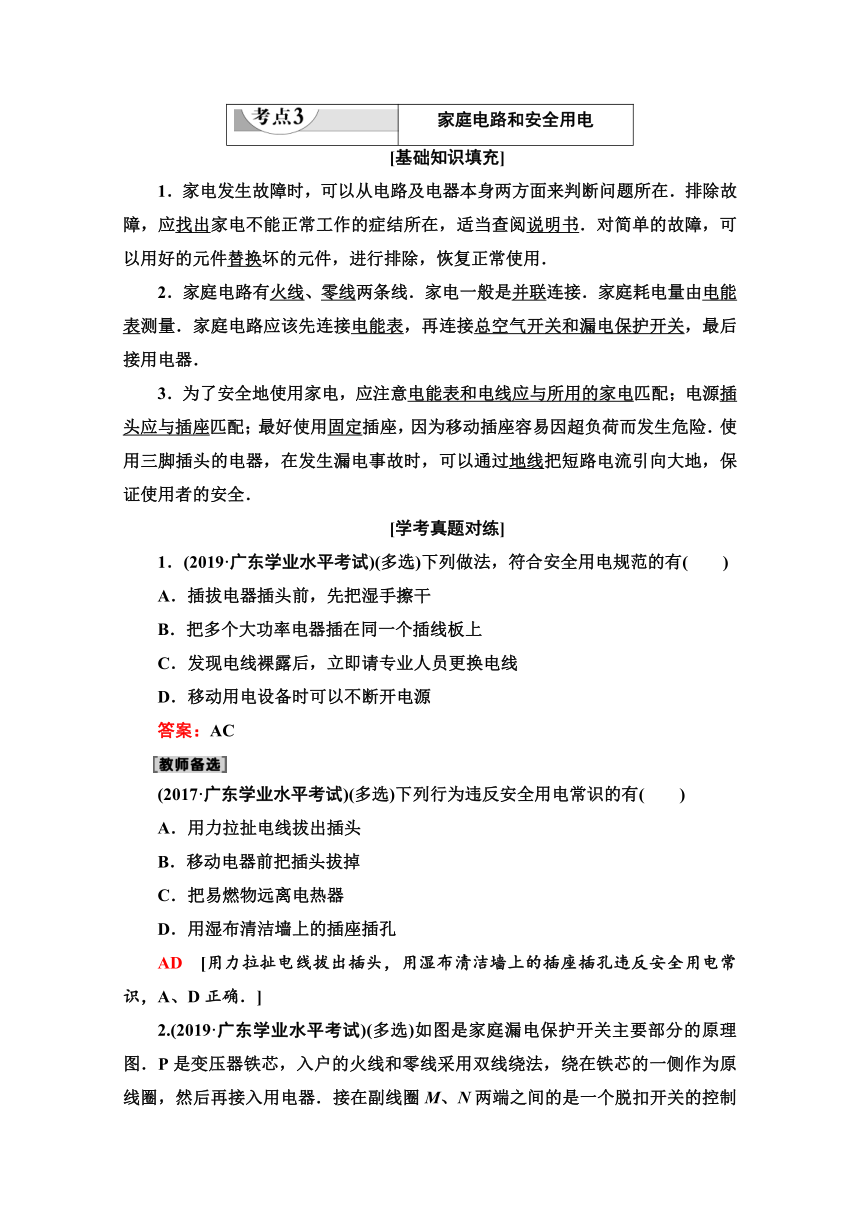

家庭电路和安全用电
[基础知识填充]
1．家电发生故障时，可以从电路及电器本身两方面来判断问题所在．排除故障，应找出家电不能正常工作的症结所在，适当查阅说明书．对简单的故障，可以用好的元件替换坏的元件，进行排除，恢复正常使用．
2．家庭电路有火线、零线两条线．家电一般是并联连接．家庭耗电量由电能表测量．家庭电路应该先连接电能表，再连接总空气开关和漏电保护开关，最后接用电器．
3．为了安全地使用家电，应注意电能表和电线应与所用的家电匹配；电源插头应与插座匹配；最好使用固定插座，因为移动插座容易因超负荷而发生危险．使用三脚插头的电器，在发生漏电事故时，可以通过地线把短路电流引向大地，保证使用者的安全．
[学考真题对练]
1．(2019·广东学业水平考试)(多选)下列做法，符合安全用电规范的有(　　)
A．插拔电器插头前，先把湿手擦干
B．把多个大功率电器插在同一个插线板上
C．发现电线裸露后，立即请专业人员更换电线
D．移动用电设备时可以不断开电源
答案：AC
(2017·广东学业水平考试)(多选)下列行为违反安全用电常识的有(　　)
A．用力拉扯电线拔出插头
B．移动电器前把插头拔掉
C．把易燃物远离电热器
D．用湿布清洁墙上的插座插孔
AD　[用力拉扯电线拔出插头，用湿布清洁墙上的插座插孔违反安全用电常识，A、D正确．]

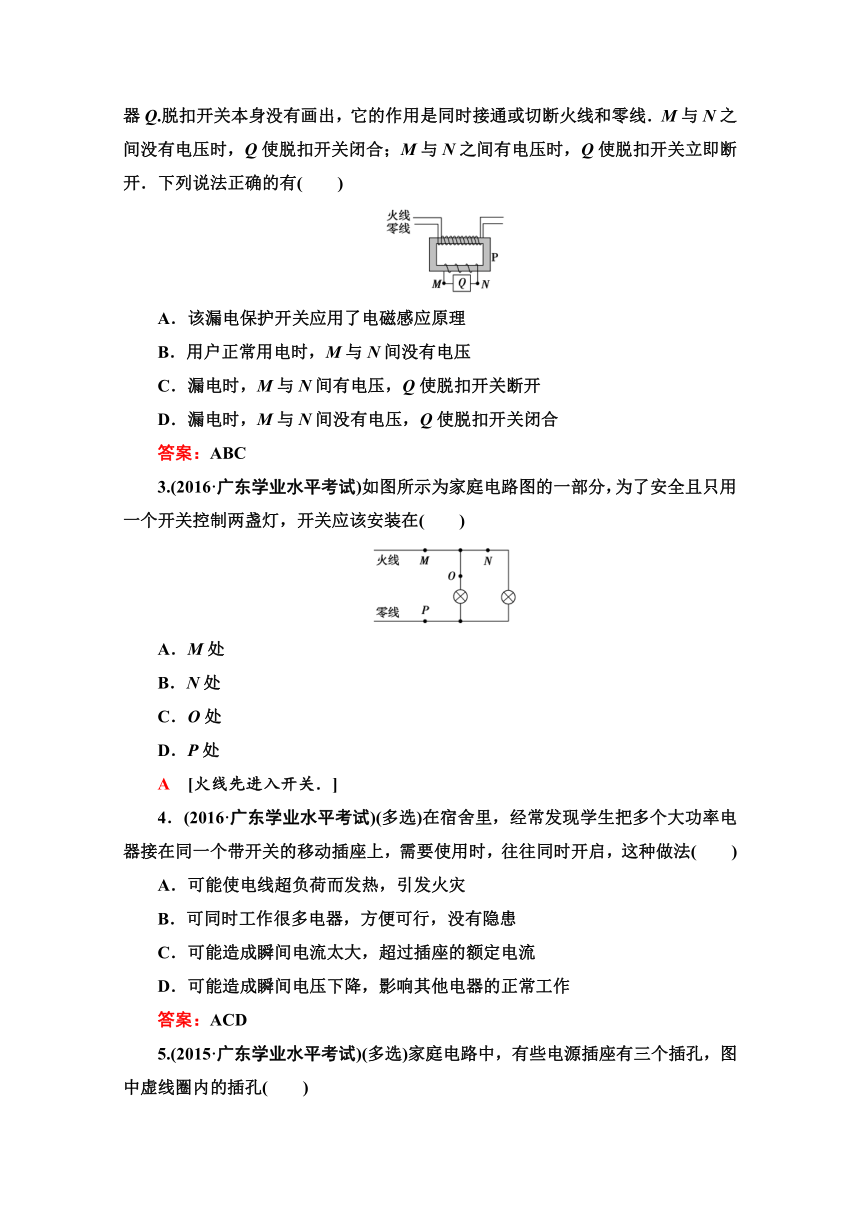

2.(2019·广东学业水平考试)(多选)如图是家庭漏电保护开关主要部分的原理图．P是变压器铁芯，入户的火线和零线采用双线绕法，绕在铁芯的一侧作为原线圈，然后再接入用电器．接在副线圈M、N两端之间的是一个脱扣开关的控制器Q.脱扣开关本身没有画出，它的作用是同时接通或切断火线和零线．M与N之间没有电压时，Q使脱扣开关闭合；M与N之间有电压时，Q使脱扣开关立即断开．下列说法正确的有(　　)
A．该漏电保护开关应用了电磁感应原理
B．用户正常用电时，M与N间没有电压
C．漏电时，M与N间有电压，Q使脱扣开关断开
D．漏电时，M与N间没有电压，Q使脱扣开关闭合
答案：ABC
3.(2016·广东学业水平考试)如图所示为家庭电路图的一部分，为了安全且只用一个开关控制两盏灯，开关应该安装在(　　)
A．M处
B．N处
C．O处
D．P处
A　[火线先进入开关．]
4．(2016·广东学业水平考试)(多选)在宿舍里，经常发现学生把多个大功率电器接在同一个带开关的移动插座上，需要使用时，往往同时开启，这种做法(　　)
A．可能使电线超负荷而发热，引发火灾
B．可同时工作很多电器，方便可行，没有隐患
C．可能造成瞬间电流太大，超过插座的额定电流
D．可能造成瞬间电压下降，影响其他电器的正常工作
答案：ACD

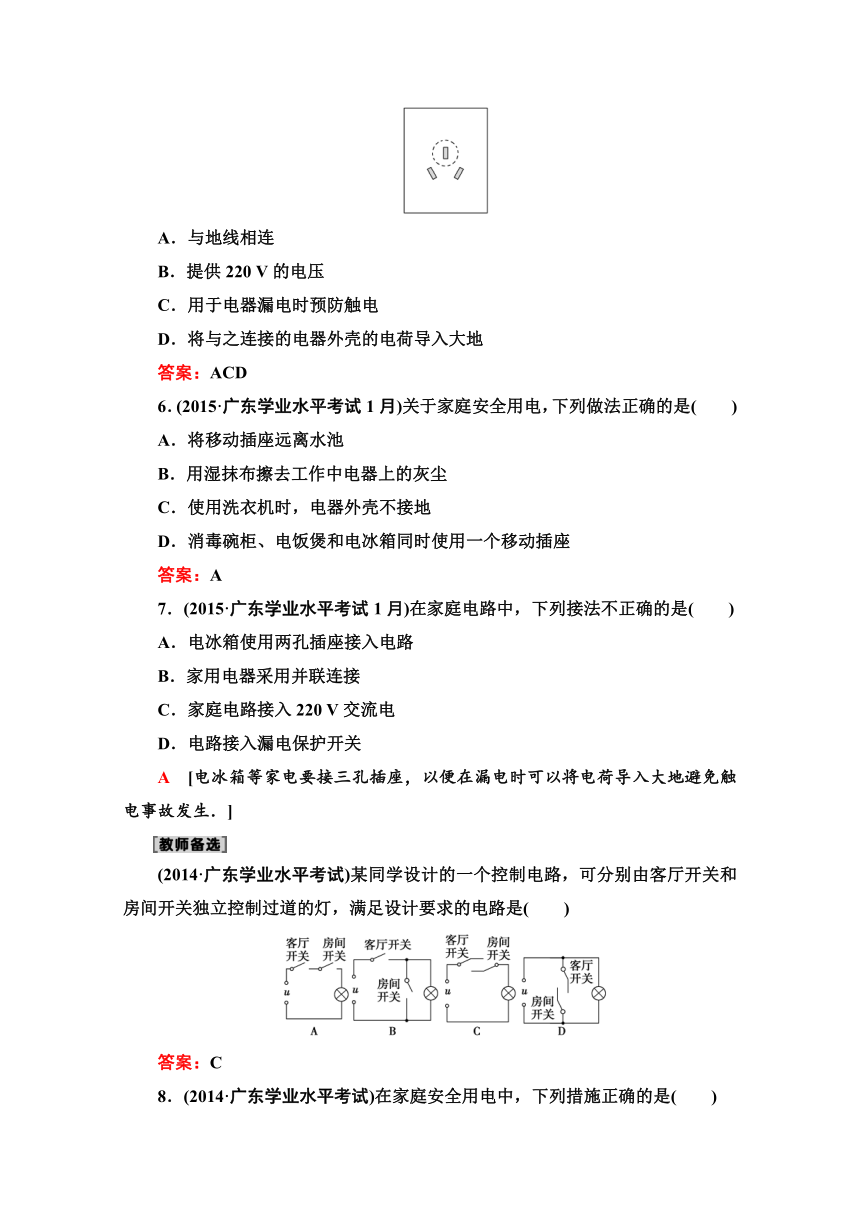

5.(2015·广东学业水平考试)(多选)家庭电路中，有些电源插座有三个插孔，图中虚线圈内的插孔(　　)
A．与地线相连
B．提供220 V的电压
C．用于电器漏电时预防触电
D．将与之连接的电器外壳的电荷导入大地
答案：ACD
6．(2015·广东学业水平考试1月)关于家庭安全用电，下列做法正确的是(　　)
A．将移动插座远离水池
B．用湿抹布擦去工作中电器上的灰尘
C．使用洗衣机时，电器外壳不接地
D．消毒碗柜、电饭煲和电冰箱同时使用一个移动插座
答案：A
7．(2015·广东学业水平考试1月)在家庭电路中，下列接法不正确的是(　　)
A．电冰箱使用两孔插座接入电路
B．家用电器采用并联连接
C．家庭电路接入220 V交流电
D．电路接入漏电保护开关
A　[电冰箱等家电要接三孔插座，以便在漏电时可以将电荷导入大地避免触电事故发生．]
(2014·广东学业水平考试)某同学设计的一个控制电路，可分别由客厅开关和房间开关独立控制过道的灯，满足设计要求的电路是(　　)
答案：C
8．(2014·广东学业水平考试)在家庭安全用电中，下列措施正确的是(　　)
A．空调机使用两相插座
B．洗衣机使用三相插座
C．电源总开关并联连接漏电保护开关
D．多个大功率电器同时使用同一个移动插座
B　[空调机和洗衣机都应接通地线，以备在漏电时电荷能通过地线导入大地，A错误，B正确；漏电保护开关串联在电源总开关中，C错误；多个大功率电器不能同时使用同一移动插座，以免电流过大引起火灾．]
　
1.安全用电
(1)谨防触电：手上有水时，不要接触开关、插头等部位；电线有破损时，及时更换．
(2)避免短路：当用电器短路时，瞬间电流很大，总开关保险丝会熔断．
(3)大功率用电器应使用三脚插头，接地线．
(4)不要在同一插座上同时使用几个大功率的用电器，以免烧毁插座，甚至引起火灾．
(5)不要让纸张等易燃物过分靠近电灯、电饭锅、电炉等发热的电器．
(6)家庭电路要有保险装置．
2．节约用电的途径
(1)家电不要待机，及时关机．
(2)使用节能电器，换用节能灯．
[最新模拟快练]
1.(2019·肇庆学测模拟)如图所示，虚框为某一用电器的金属外壳，a，b，c是三根接线，为了安全，使用时必须与地线相连的是(　　)
A．a B．b
C．c D．a，b，c任何一个都可以
答案：A
2．(2018·东莞学考模拟)在使用家用电器时，下列说法正确的是(　　)
A．洗衣机使用三孔插座主要是为了防雷击
B．电冰箱紧贴墙壁放置有利于散热
C．电视机处于待机状态时仍会消耗电能
D．电饭锅的插头沾水后不能接入电路是因为容易造成断路
答案：C
3．(2019·珠海学测模拟)室内有几种用电器：1.2 kW的电饭煲、200 W的电灯、750 W的取暖器、250 W的电视机和2 kW的空调器．如果进线处只有13 A的保险丝，供电电压为220 V，为用电安全，下列情况不能同时使用的是(　　)
A．电饭煲和电灯 B．取暖器和空调器
C．电饭煲和空调器 D．电灯、电视机和空调器
C　[电路所允许的最大功率为P＝UI＝220 V×13 A＝2 860 W．]
4．(2019·揭阳学测模拟)下列做法中，存在安全隐患的是(　　)
A．发现家中有很大的煤气味，立即开窗
B．把插头插入插座后，习惯再按一下
C．牵动导线时，把用电器插头先从插座中拨出
D．经常用湿手接触用电器开关
答案：D
5．(2019·揭阳学测模拟)对连入不同电路的不同灯泡，亮度较大的灯泡一定是(　　)
A．通过的电流较大 B．两端电压较大
C．电阻较大 D．消耗电功率较大
答案：D
6．(2018·阳江学考模拟)(多选)下列说法正确的是(　　)
A．穿着化纤服装的人在晚上脱衣服时，常常会看见闪光并伴有轻微的“噼啪”声，这是由于摩擦起电所造成的现象
B．把空调压缩机涂黑，是为了增加能量辐射
C．发现电线起火，应快速拉下开关，切断电源
D．发现电线起火，正确的方法是用水扑灭
答案：AC
7．(2018·珠海学考模拟)(多选)在电磁灶2～3 m范围内，不宜放置下列哪些家用电器，以免受到不良影响(　　)
A．电视机 B．电风扇
C．收音机 D．录音机
答案：ACD
