第1节 电能 电功
第十八章 电功率
















1．了解电能和我们生活的关系，知道电能的单位；
2．会读家用电能表，会通过电能表计算家庭电费，有节约用电的意识；
3．从能的转化角度认识电能，能结合生活实例分析电能转化是通过电流做功实现的；
4．会用电功公式进行计算。
学 习 目 标

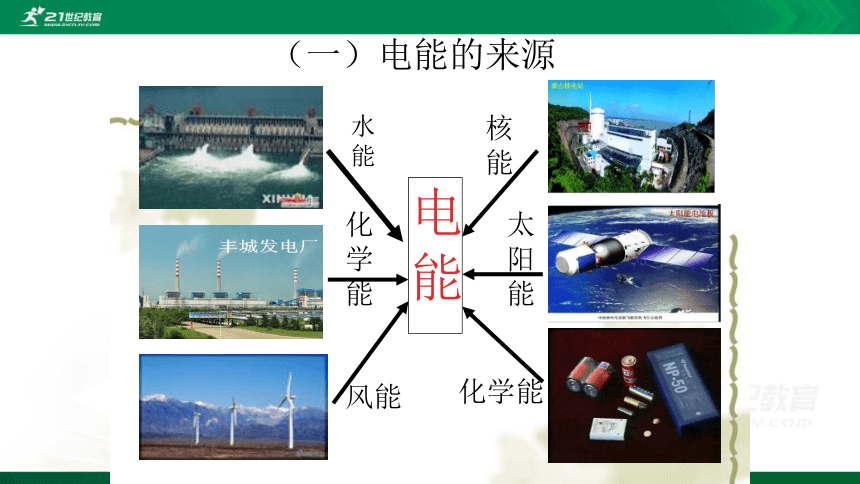

（一）电能的来源


电能

电能






水能
化学能
风能
核能
太阳能
化学能
电能的利用
电能→机械能
电能→机械能（内能）
电能→内能
电能→光能
电能→内能
电能→机械能

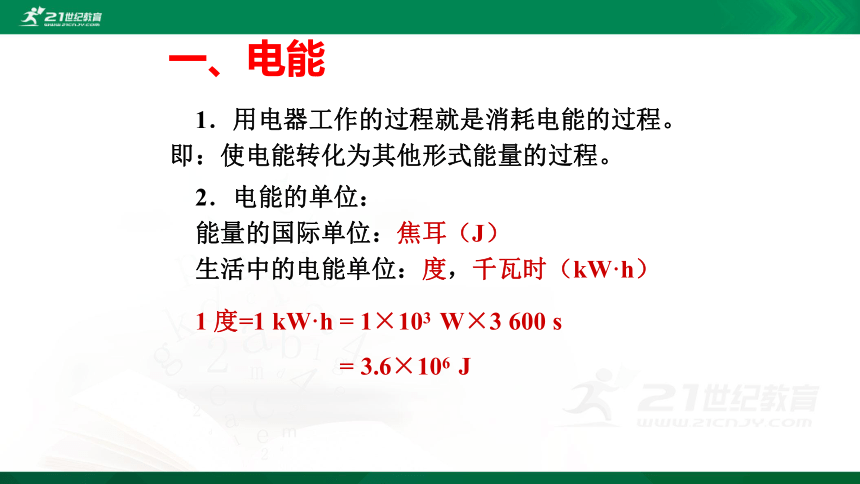

　　2．电能的单位：
　　能量的国际单位：焦耳（J）
　　生活中的电能单位：度，千瓦时（kW·h）
　　1 度=1 kW·h = 1×103 W×3 600 s
　　　　　　 = 3.6×106 J
　　1．用电器工作的过程就是消耗电能的过程。
　即：使电能转化为其他形式能量的过程。
一、电能

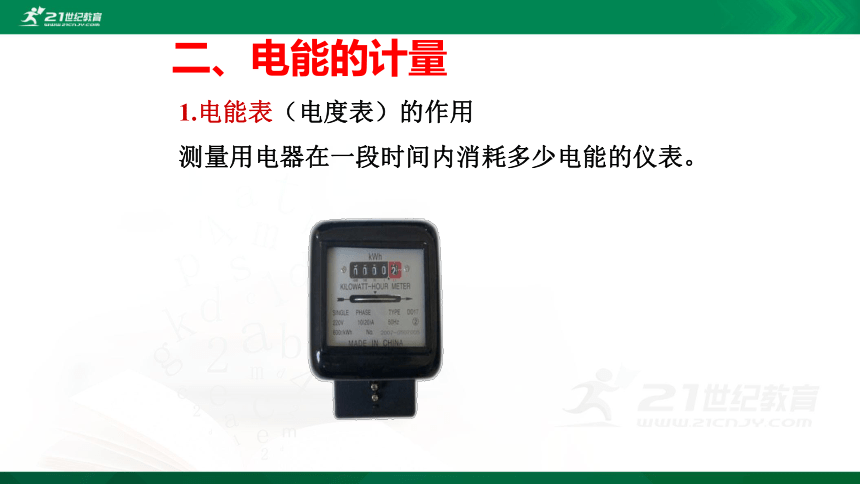

　二、电能的计量
1.电能表（电度表）的作用
测量用电器在一段时间内消耗多少电能的仪表。
●“220 V” 表示
这个电能表应该在
220 V的电路中使用。

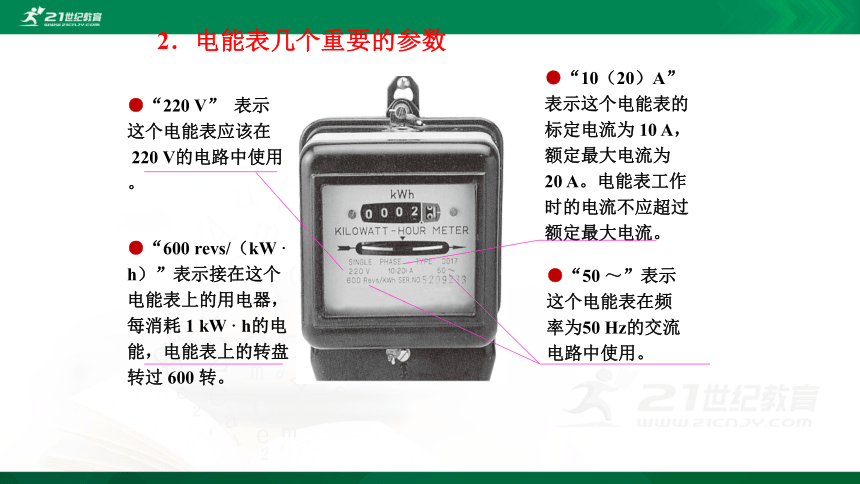

2．电能表几个重要的参数
●“10（20）A”
表示这个电能表的
标定电流为 10 A，
额定最大电流为
20 A。电能表工作
时的电流不应超过
额定最大电流。
●“50 ～”表示
这个电能表在频
率为50 Hz的交流
电路中使用。
●“600 revs/（kW · h）”表示接在这个电能表上的用电器，每消耗 1 kW · h的电能，电能表上的转盘转过 600 转。

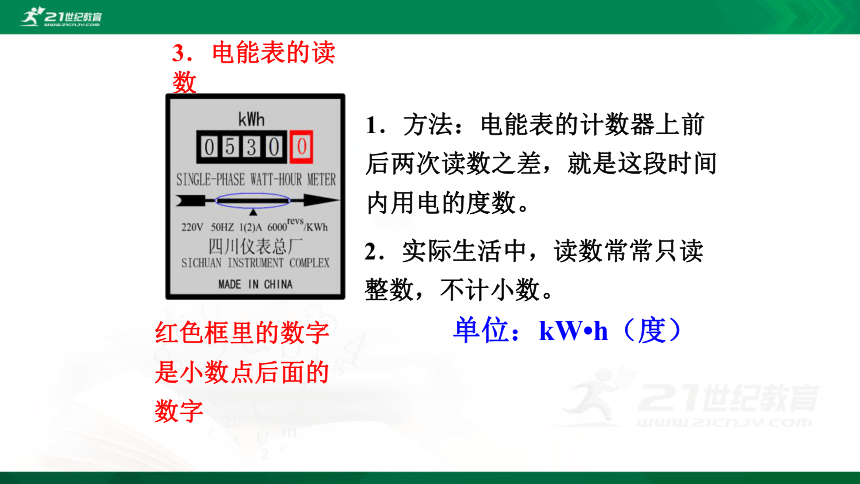

3．电能表的读数
红色框里的数字是小数点后面的数字
单位：kW?h（度）
1．方法：电能表的计数器上前后两次读数之差，就是这段时间内用电的度数。
2．实际生活中，读数常常只读整数，不计小数。
有一种电子式单向电能表已开始使用，其中没有转动的铝盘，靠内部的电子电路计算电能，读数由液晶板显示．

电子式
表示每消耗1kW·h的电能，指示灯闪烁3200次
小明家中1 月底与 2 月底电能表的示数如图所示，小明家所在地区每度电的电费是0.60元，请估算他家 2 月份需要付多少电费。
3 2 8 7 5

3 3 9 4 5

2 月底
1 月底
　　2 月份消耗的电能为：
　　　　3 394.5 kW·h －3 287.5 kW·h = 107 kW·h
　　应支付的电费为：
　　　　107 kW·h×0.60 元/(kW·h) = 64.2 元
解析：
练一练
1 kW · h 的作用
采掘原煤 约100 kg
　　发1度电要消耗0.35 kg标准煤，排放0.872 kg二氧化碳，要关注能源消耗造成的环境破坏。
电炉炼钢约1.6 kg
电车行驶 约0.85 km
灌溉农田约 330 m2
洗衣机工作约 2.7 h
电脑工作约 5 h
　　电能是人们生活的重要资源，为节约每一度电，我们要从点滴做起。
1．电能转化为其他形式的能的过程就是电流做功的过程。
有多少电能发生了转化就说电流做了多少功。
2．计算电流做的功：
W=UIt
W ——焦（J）
t ——秒（s）
I ——安（A）
U ——伏 （V）
公式：
电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系。
三、电功
　　1．有一只节能灯接在220 V的家庭电路中，通过它的电流为90 mA，计算这只灯使用5 h消耗多少度电？
?
这只节能灯工作5 h消耗的电能是0.099 kW·h，即0.099 度。
练一练
　　2．手机、数码相机等常用充电电池作为电源，某手机电池的电压为3.6 V，容量为750 mA·h。它充满电后所储存的电能是_______J。

It
解析：电池参数有：电压和安时容量(mA·h)
　 容量=放电电流(A)×放电时间(h)
　　750 mA·h= 750 mA×1 h
　　W = UIt = 3.6 V×0.75 A×3 600 s = 9 720 J
9 720
课 堂 小 结
课 堂 练 习
C
C



A
A
2.1×1011
5.8×104
106
0.5
1.8×106
