课件19张PPT。滑轮 我们用力向下拉绳子，国旗上升，你知道旗杆的顶部有什么装置吗？一、滑轮:边缘有巢能绕轴转动的轮子。

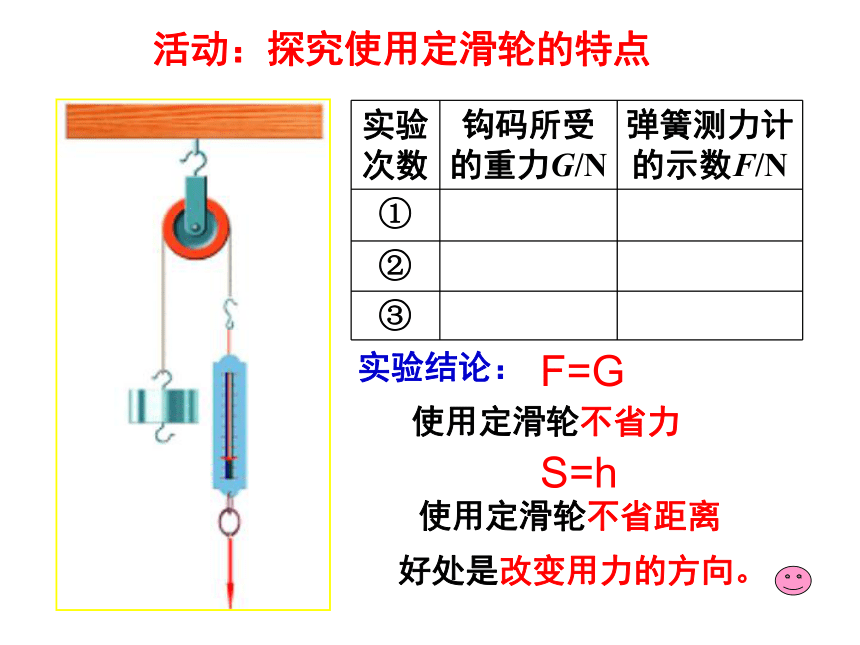

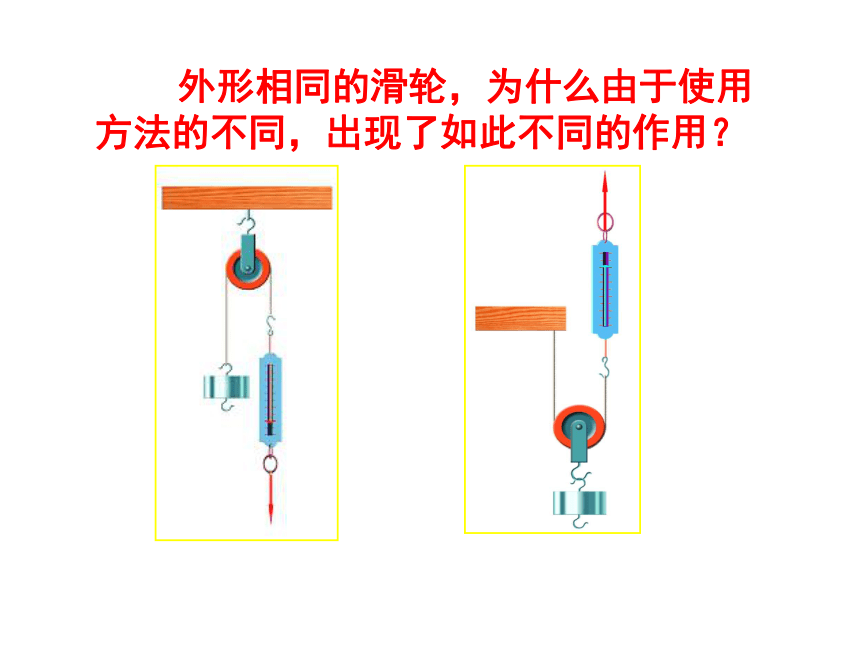

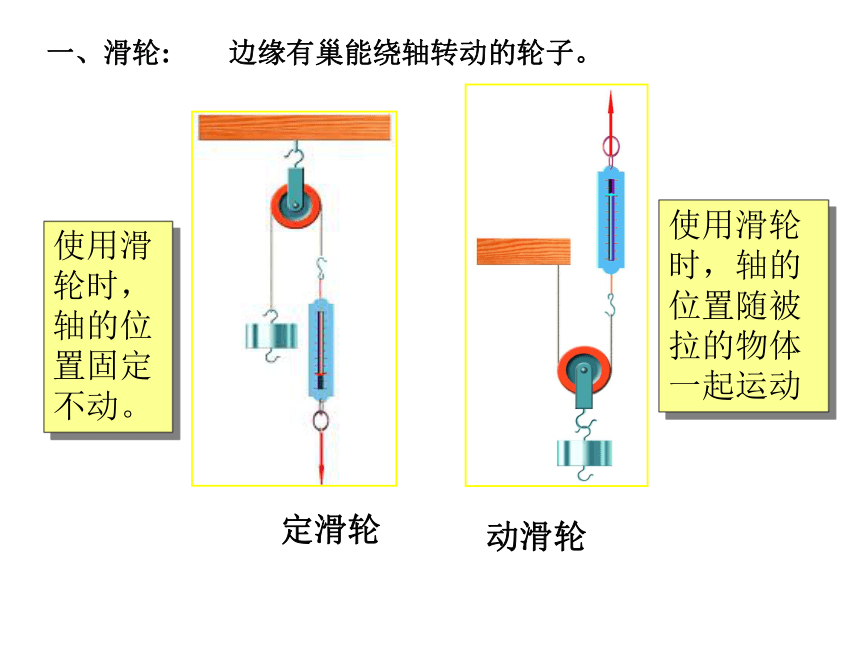

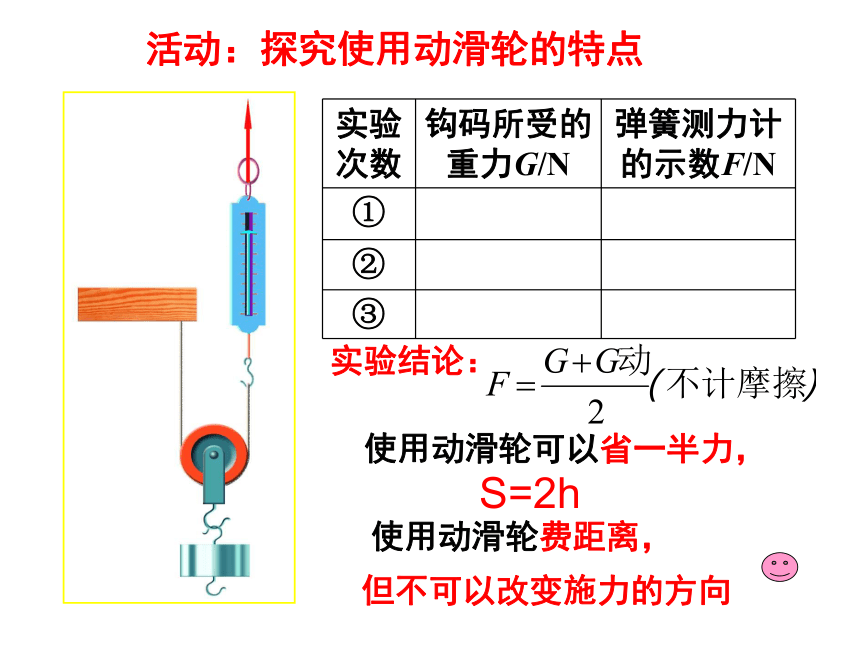

动滑轮定滑轮使用滑轮时，轴的位置固定不动。使用滑轮时，轴的位置随被拉的物体一起运动实验探究: 使用定滑轮、动滑轮有什么好处？ 定滑轮、 动滑轮活动：探究使用定滑轮的特点好处是改变用力的方向。 实验结论：F=GS=h使用定滑轮不省力，使用定滑轮不省距离，活动：探究使用动滑轮的特点但不可以改变施力的方向。 实验结论：S=2h使用动滑轮可以省一半力，使用动滑轮费距离， 外形相同的滑轮，为什么由于使用方法的不同，出现了如此不同的作用？ 定滑轮可以看成是支点在轴心的等臂杠杆。F = G
S = h 使用定滑轮不省力。
也不费距离，但可以改变施力的方向。 动滑轮可以看成是支
点在一侧的动力臂为阻
力臂两倍杠杆。 使用动滑轮时省一半力。但费距离。S=2h从力的平衡角度分析动滑轮：(不计动滑轮重和摩擦)(考虑动滑轮重、不计摩擦)G动 1、使用如图所示的装置提起重物G，在三种方式中所用的拉力（ )
A. F1最大 B.F2最大
C. F3最大 D.三者一样大 AF1F2F3D 2.如图所示的装置叫____________。当物体被匀速上升1m高度时，如果F＝50牛，滑轮质量不计，则重物G受到的重力为______牛，绳子拉动距离_____m. 动滑轮10023.如图所示，用一个重为10牛的动滑轮，来提升一个150牛的重物，不计摩擦时，匀速提升重物向上的拉力最小为_____牛。如果绳子拉动速度为0.1m/s，则物体上升速度为_____m/s。 800.054.如图所示的两个滑轮重均为20牛，物体G的重力均为100牛，若要使物体匀速上升，则加在绳子自由端的拉力分别为FA=________牛，FB=________牛。 100605.某人想用如图A、B、C、D所示的四个装置提升重物，若在这些装置中滑轮的重力均可忽略不计，在这些装置中，既不省力也不费力是______________。 A B你知道这是为什么吗？知识回顾 看工作时轴的位置是否移动1、怎样判别动滑轮与定滑轮？2、使用定滑轮、动滑轮有什么好处？有什么不足？ 定滑轮
F=G（不省力）
S=h（不省距离）
可以改变施力的方向 动滑轮

S=2h（费距离）
不能改变施力的方向（省力）3、定滑轮、动滑轮
的实质是什么？定滑轮:等臂杠杆。 动滑轮:动力臂是阻
力臂二倍的省力杠杆。 结束曲这节课你有哪些收获？
还有哪些困惑？
民工要把钢材、木料、水泥等运到楼上通常会怎样做呢？
