苏科版九年级上册物理 11.6 综合与测试 课件（24张PPT）

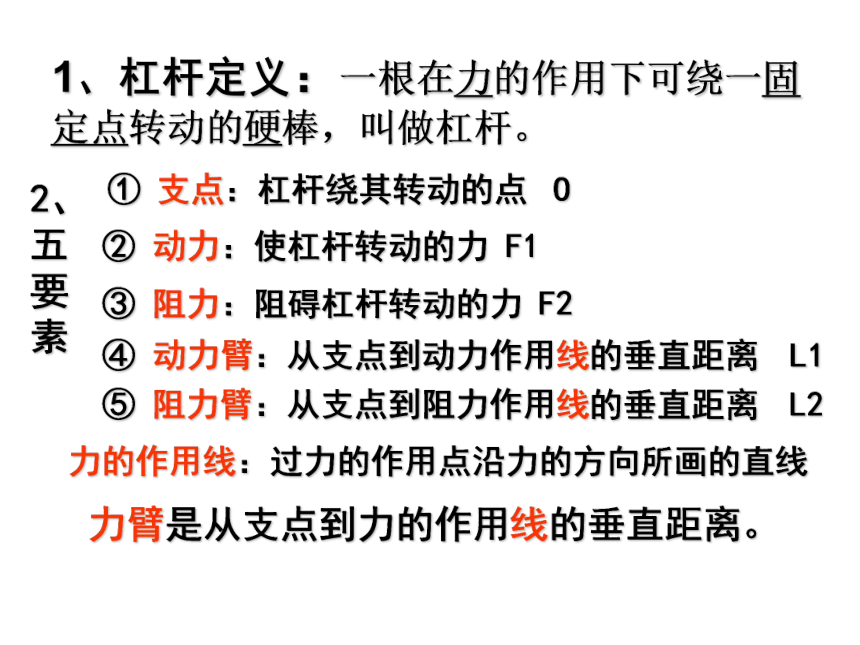

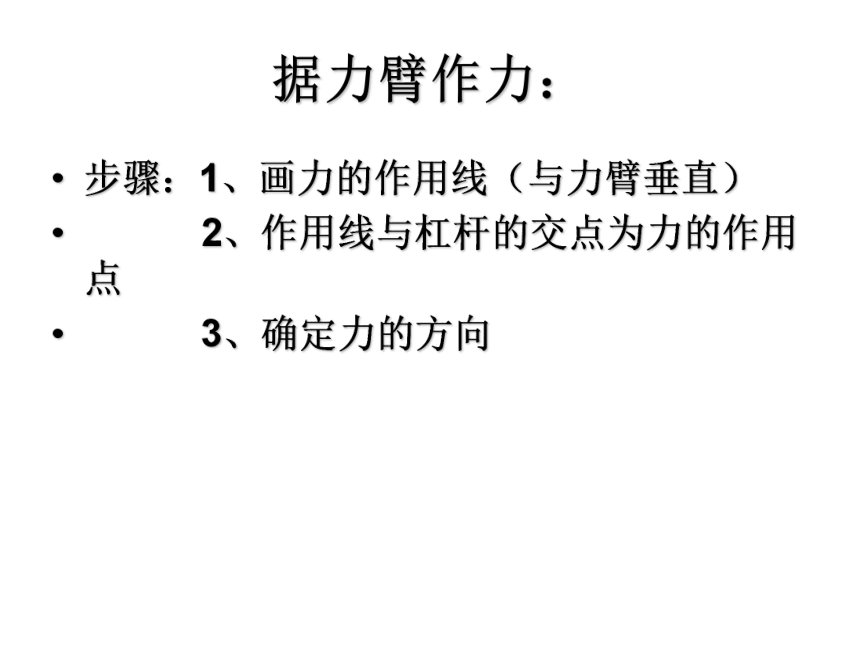

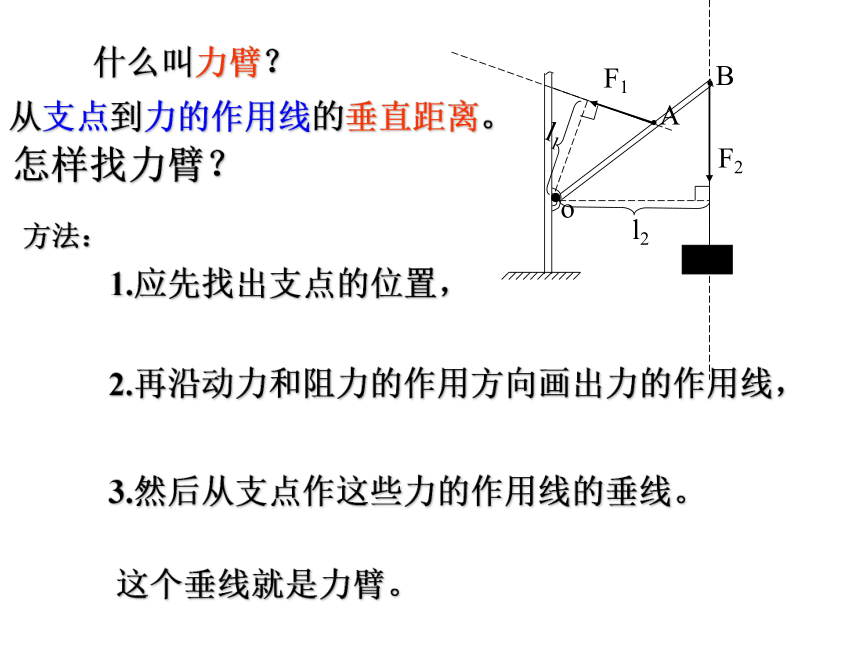

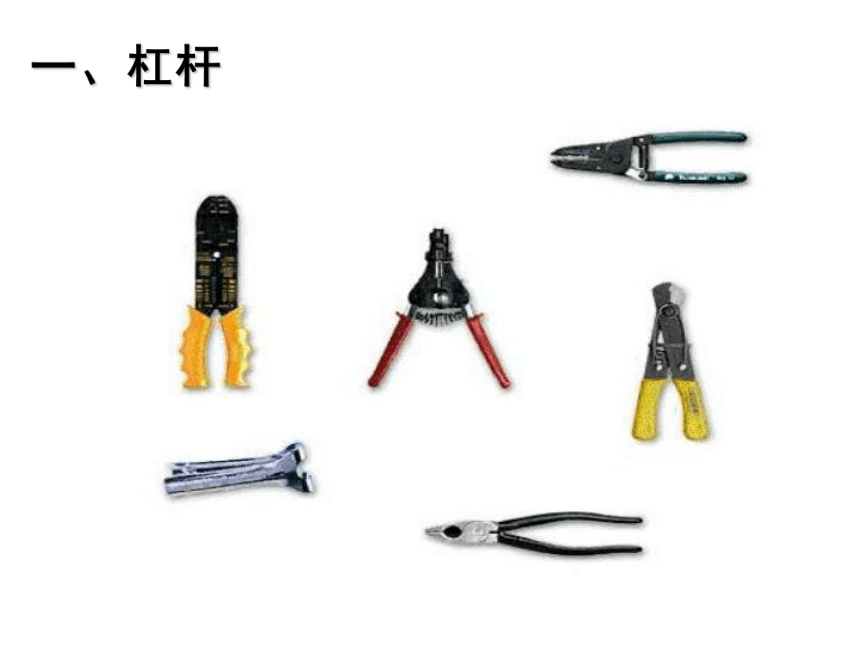

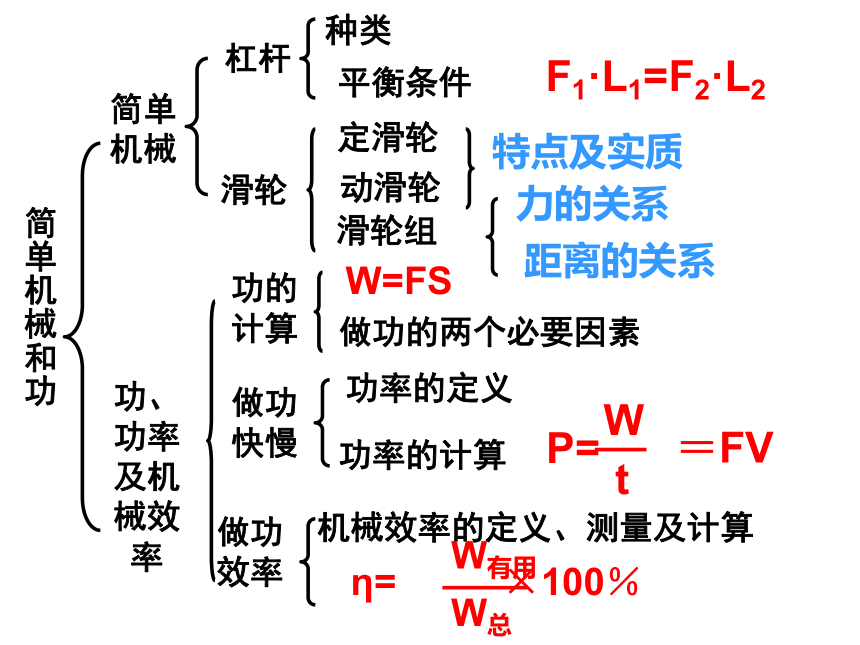

课件24张PPT。简单机械简单机械和功杠杆种类平衡条件F1·L1=F2·L2滑轮定滑轮动滑轮特点及实质滑轮组力的关系功、功率及机械效率做功的两个必要因素功的计算W=FS做功快慢功率的定义功率的计算做功效率机械效率的定义、测量及计算＝FV距离的关系第一部分：四种机械一、杠杆1、杠杆定义：一根在力的作用下可绕一固定点转动的硬棒，叫做杠杆。① 支点：杠杆绕其转动的点 O② 动力：使杠杆转动的力 F1③ 阻力：阻碍杠杆转动的力 F2④ 动力臂：从支点到动力作用线的垂直距离 L1⑤ 阻力臂：从支点到阻力作用线的垂直距离 L2力臂是从支点到力的作用线的垂直距离。力的作用线：过力的作用点沿力的方向所画的直线2、五要素什么叫力臂？从支点到力的作用线的垂直距离。怎样找力臂？方法：1.应先找出支点的位置，2.再沿动力和阻力的作用方向画出力的作用线，3.然后从支点作这些力的作用线的垂线。这个垂线就是力臂。据力臂作力：步骤：1、画力的作用线（与力臂垂直）
2、作用线与杠杆的交点为力的作用点

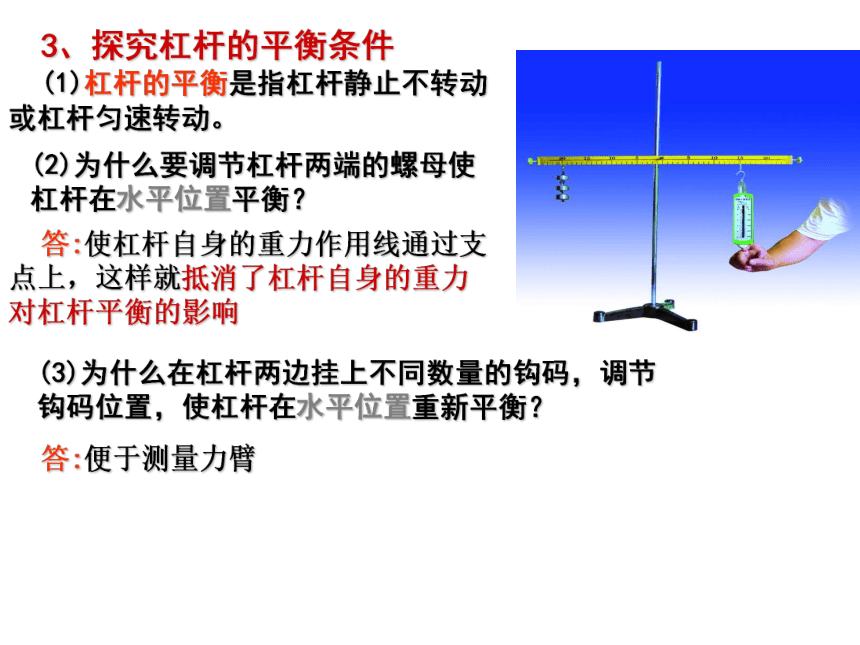

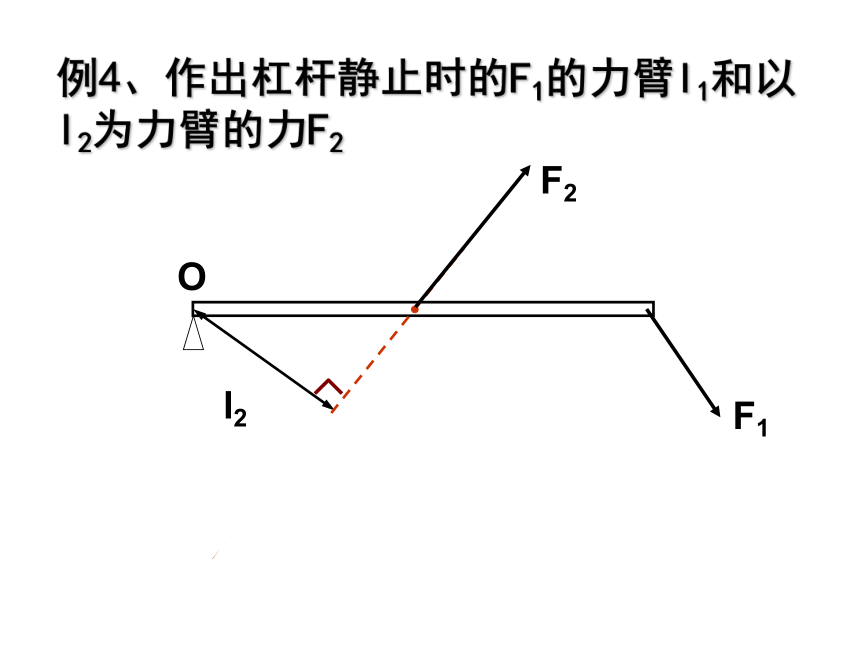

3、确定力的方向例4、作出杠杆静止时的F1的力臂l1和以l2为力臂的力F2OF1l2F23、探究杠杆的平衡条件
(1)杠杆的平衡是指杠杆静止不转动或杠杆匀速转动。答:使杠杆自身的重力作用线通过支点上，这样就抵消了杠杆自身的重力对杠杆平衡的影响(2)为什么要调节杠杆两端的螺母使杠杆在水平位置平衡？(3)为什么在杠杆两边挂上不同数量的钩码，调节钩码位置，使杠杆在水平位置重新平衡？答:便于测量力臂 (3)动力臂<阻力臂, 费力杠杆（费力、省距离）(1)动力臂>阻力臂, 省力杠杆（省力、费距离） (2)动力臂=阻力臂, 等臂杠杆4、杠杆分类:二、滑轮1、定滑轮的特点：使用定滑轮不能省力,但可以改变力的方向2、动滑轮的特点：使用动滑轮能省（一半）力，但不可以改变力的方向 定滑轮的实质：等臂杠杆 动滑轮的实质：动力臂是阻力臂两臂的杠杆3、滑轮组的特点：既可省力，又可改变施力的方向实验结果：拉力F的大小与吊起动滑轮的绳子股数n有关。n=2n=3s=2hs=3h三、轮轴1、实质：省力杠杆2、特点：省力，费距离四、斜面1、作用：省力2、特点：斜面坡度越大，越费力；第二部分：功 功率一、功1、做功的两个必要因素：
（1）有力作用在物体上；
（2）物体在这个力的方向上移动一段距离2、功的定义：力和物体在力的方向上移动距离的乘积3、功的计算：W=FSW=Gh三、功率2、定义：单位时间内所做的功1、意义：表示做功快慢3、公式：P=W/t4、恒力F做功时功率：P=FV第三部分：机械效率机械效率有用功（提升重物G所做的功）
额外功（克服滑轮自重和摩擦所做的功）
总功：二者之和— 总功为作用在绳端上的拉力所做的功。G滑轮自重摩擦滑轮对重物的提力作用在绳端上的拉力物体升高的高度hW有用=G物hW总=FSW额外=G动h二.机械效率:1.有用功W有用跟总功W总的比值叫做机械效率.η2.公式:η=W有用W总×100%（1）η总小于1,通常用百分数表示，
（2）无单位.
h物S绳G物W有用W总测量滑轮组的机械效率原理：绳计算式:注意：实验过程中应
竖直匀速拉动测力计 提高滑轮组机械效率的方法：
（1）增大物重；
（2）减小动滑轮重；
（3）减小绳重及摩擦
