2019人教版九年级物理一课一测（含答案）——16.4 变阻器 巩固提优.

九年级物理一课一测
16.4 变阻器 巩固提优

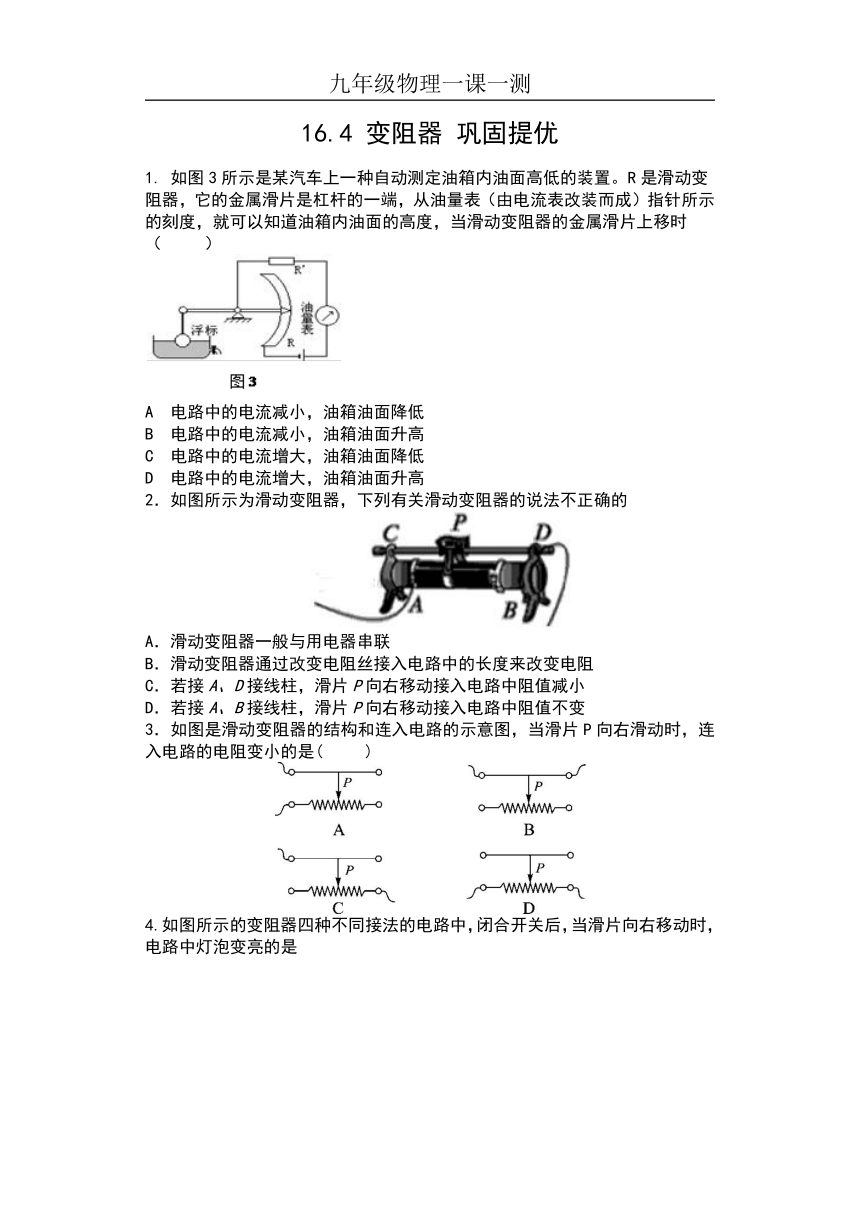

1. 如图3所示是某汽车上一种自动测定油箱内油面高低的装置。R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所示的刻度，就可以知道油箱内油面的高度，当滑动变阻器的金属滑片上移时（ ??）

A?电路中的电流减小，油箱油面降低
B?电路中的电流减小，油箱油面升高
C?电路中的电流增大，油箱油面降低
D?电路中的电流增大，油箱油面升高
2．如图所示为滑动变阻器，下列有关滑动变阻器的说法不正确的

A．滑动变阻器一般与用电器串联
B．滑动变阻器通过改变电阻丝接入电路中的长度来改变电阻
C．若接A、D接线柱，滑片P向右移动接入电路中阻值减小
D．若接A、B接线柱，滑片P向右移动接入电路中阻值不变
3．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是( )

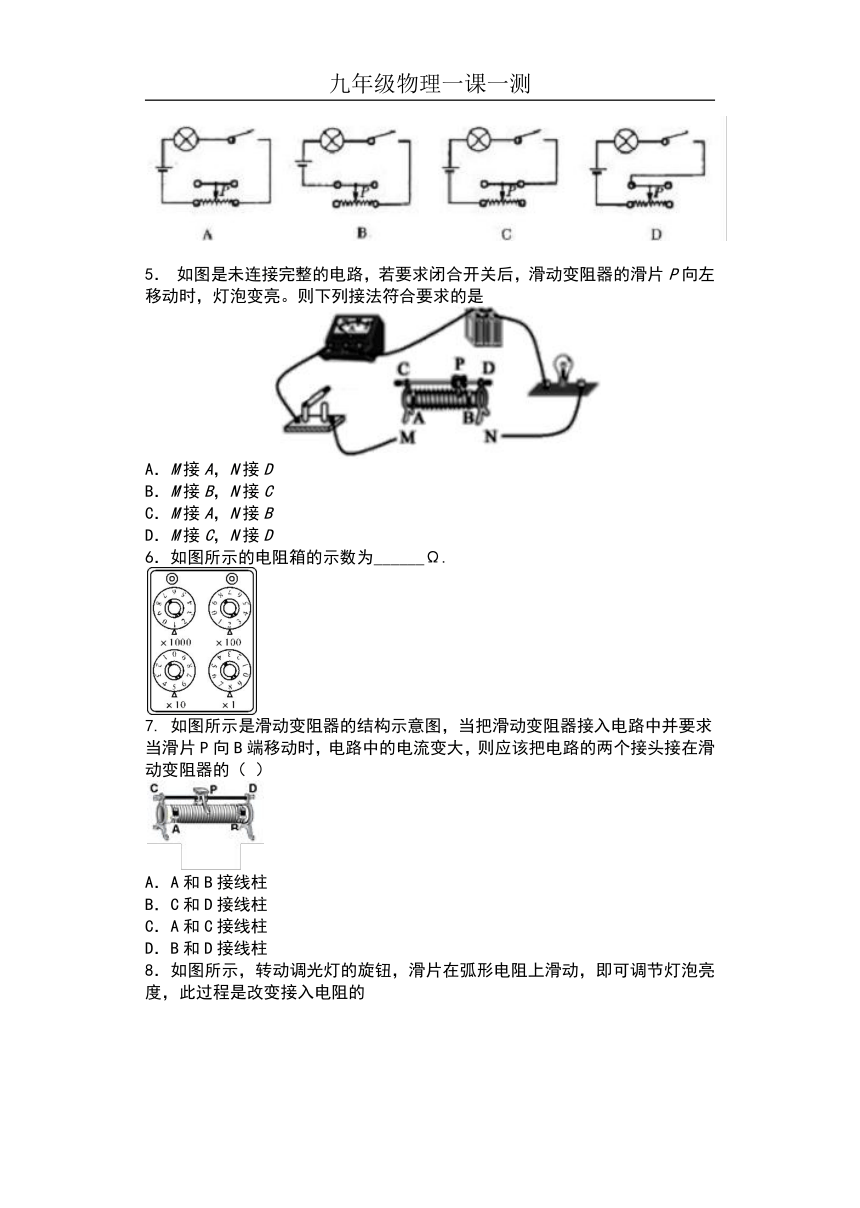

4.如图所示的变阻器四种不同接法的电路中，闭合开关后，当滑片向右移动时，电路中灯泡变亮的是
5． 如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是

A．M接A，N接D
B．M接B，N接C
C．M接A，N接B
D．M接C，N接D
6．如图所示的电阻箱的示数为______Ω.

7. 如图所示是滑动变阻器的结构示意图，当把滑动变阻器接入电路中并要求当滑片P向B端移动时，电路中的电流变大，则应该把电路的两个接头接在滑动变阻器的（ ）

A．A和B接线柱
B．C和D接线柱
C．A和C接线柱
D．B和D接线柱

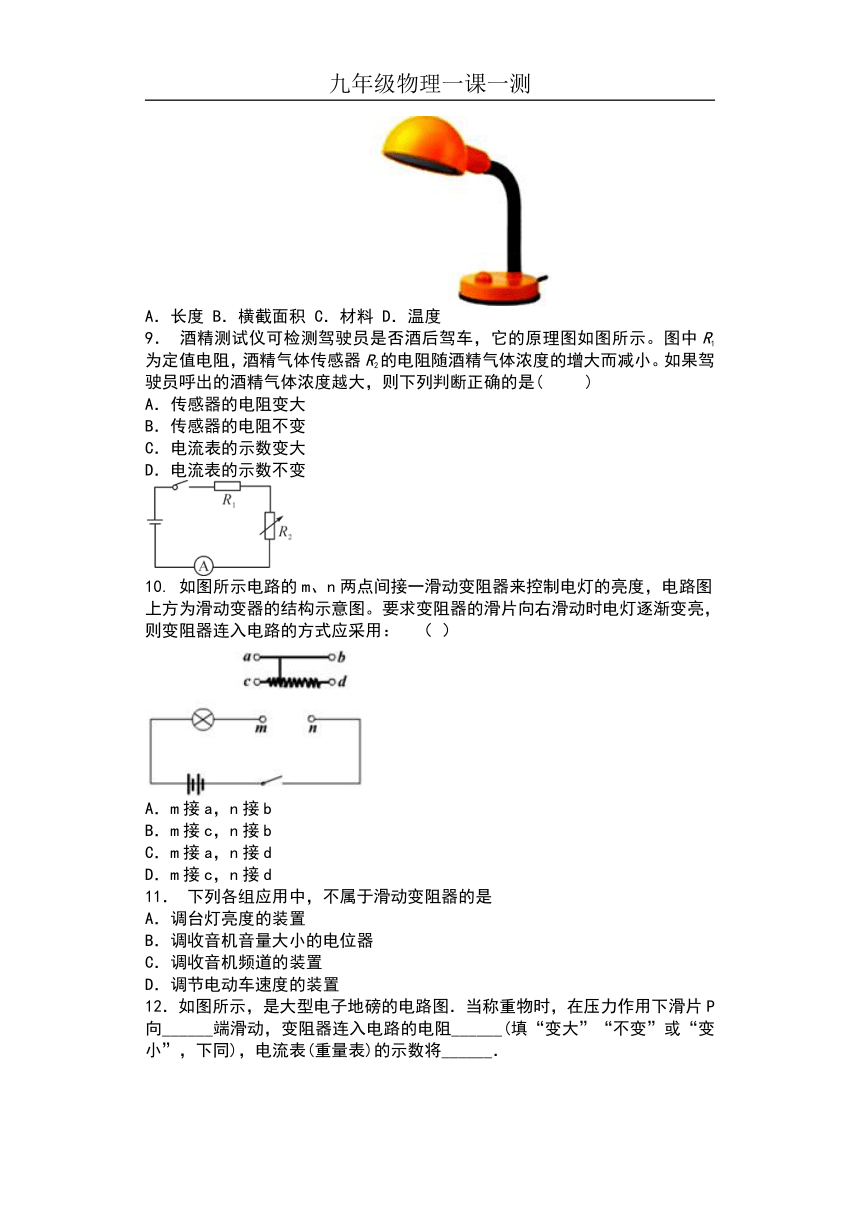

8．如图所示，转动调光灯的旋钮，滑片在弧形电阻上滑动，即可调节灯泡亮度，此过程是改变接入电阻的

A．长度 B．横截面积 C．材料 D．温度
9． 酒精测试仪可检测驾驶员是否酒后驾车，它的原理图如图所示。图中R1为定值电阻，酒精气体传感器R2的电阻随酒精气体浓度的增大而减小。如果驾驶员呼出的酒精气体浓度越大，则下列判断正确的是( )
A．传感器的电阻变大
B．传感器的电阻不变
C．电流表的示数变大
D．电流表的示数不变

10. 如图所示电路的m、n两点间接一滑动变阻器来控制电灯的亮度，电路图上方为滑动变器的结构示意图。要求变阻器的滑片向右滑动时电灯逐渐变亮，则变阻器连入电路的方式应采用：?（ ）

A．m接a，n接b
B．m接c，n接b
C．m接a，n接d
D．m接c，n接d
11． 下列各组应用中，不属于滑动变阻器的是
A．调台灯亮度的装置
B．调收音机音量大小的电位器
C．调收音机频道的装置
D．调节电动车速度的装置
12．如图所示，是大型电子地磅的电路图．当称重物时，在压力作用下滑片P向______端滑动，变阻器连入电路的电阻______(填“变大”“不变”或“变小”，下同)，电流表(重量表)的示数将______．

13. 有一种台灯，其亮度可由连在开关处的变阻器连续调节，则其调节原理是（ ）
A．改变了电源电压
B．改变了灯丝电阻
C．改变了灯泡两端的电压
D．改变了灯泡的额定功率
14．如图为某电位器的内部结构图，为满足顺时针旋转滑片而使该电位器电阻增大，则下列接线方法中正确的是

15. 滑动变阻器是通过改变_________________________来改变电阻，从而改变电路中的电流的。若滑动变阻器上标有“50Ω 2A”的字样，则其中50Ω表示__________， 2A表示________________________________。
16． 将两滑动变阻器如图所示串联起来，如果把a、b两条导线接入电路后，要使这两只变阻器的总电阻最大，滑片P1和P2所处的位置是

A．P1在最右端，P2在最左端
B．P1在最左端，P2在最左端
C．P1在最左端，P2在最右端
D．P1在最右端，P2在最右端
17. 电位器和滑动变阻器都是变阻器，它们的原理都是通过改变导体连入电路的长度从而改变电阻的大小。图是某电位器的结构示意图，电阻 R 的两端分别与接线端 A 、 C 相连，滑动片 P 的一端通过转轴 O 与接线端 B 相连，另一端与电阻片 R 接触良好，并能绕转轴 O 在电阻片 R 上滑动。已知PA段电阻片的阻值为4Ω，PC段电阻片的阻值为6Ω，将电位器 A 、 B 两个接线端分别接在电压为2.4V电源两端，此时通过电位器的电流是_________A，如果顺时针转动滑片，则通过电位器的电流将________（选填“增大”、“减小”或“不变”）。

18．将如图所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P向D端滑动时，接人电路中的电阻变大，则滑动变阻器连入电路的接线柱应是

A．A和B B．A和D C．B和C D．C和D
19．一节蓄电池的电压是________V。滑动变阻器是靠改变电阻线的________来改变电阻的，一个滑动变阻器上标有“50 Ω，1.5 A”，1.5 A的意思是________________。
20．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合电键S，向左移动滑动变阻器的滑片P，电压表示数变大。

21．如图所示，给出了几种电路元件，要求用滑动变阻器来改变电路中的电流。

（1）用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑动变阻器的滑片，灯泡变亮。
（2）按（1）要求正确连接电路后，在闭合开关前，滑片应调到________端。（填“A”或“B”）
（3）该滑动变阻器上标有“15 Ω 1 A”字样，其中的“1A”表示：____________________________。
（4）开始实验后，甲同学发现无论怎样移动滑片，灯的亮度都不发生变化，而且一直很暗，这可能是________________。乙同学缓慢移动滑片时，看到灯忽亮忽灭，这可能是滑动变阻器的滑片与电阻线圈之间________。



16.4 变阻器 巩固提优
1. A
2． C
3． C　
4. B
5． A
6． 1 258　
7. D
8． A
9． C　
10. C
11． C
12． 下　变小　变大
13. C
14． B
15. 接入电路部分的电阻丝长度；该滑动变阻器的最大阻值为50欧；允许通过该滑动变阻器的最大电流为2安
16． C
17. 0.6 增大
18． B
19． 2 长度 滑动变阻器允许通过的最大电流是1.5 A
20．

21． （1）如图 （2）A （3）滑动变阻器允许通过的最大电流为1 A （4）导线接在了滑动变阻器的下面两个接线柱上 接触不良
