【电路专项提高1-原理图与电路图连接】科学八上第1节 电荷与电流（电路图、实物图相互转换）

电路图、实物图相互转换
目录：

类型1　根据实物图画电路图

类型2　根据电路图画实物图

类型3　根据实际需要设计电路图并连接

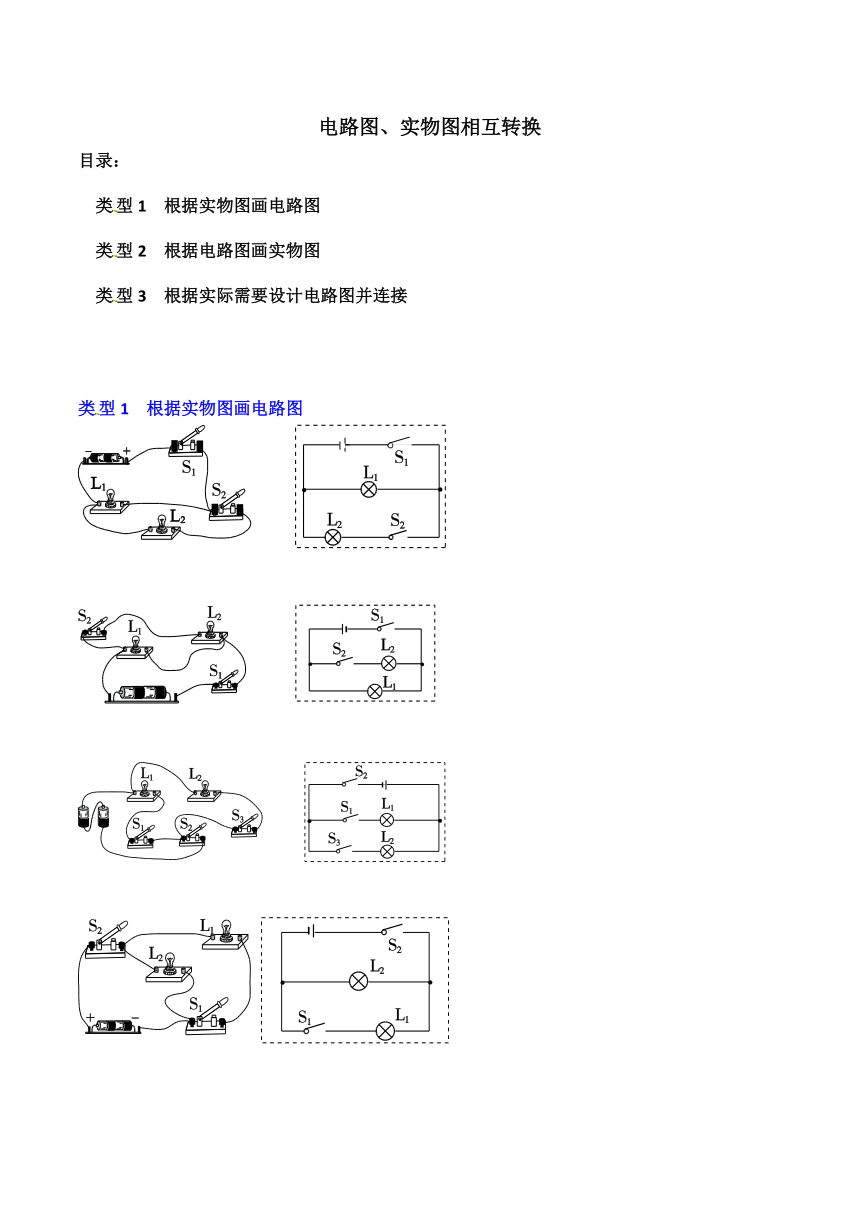

类型1　根据实物图画电路图

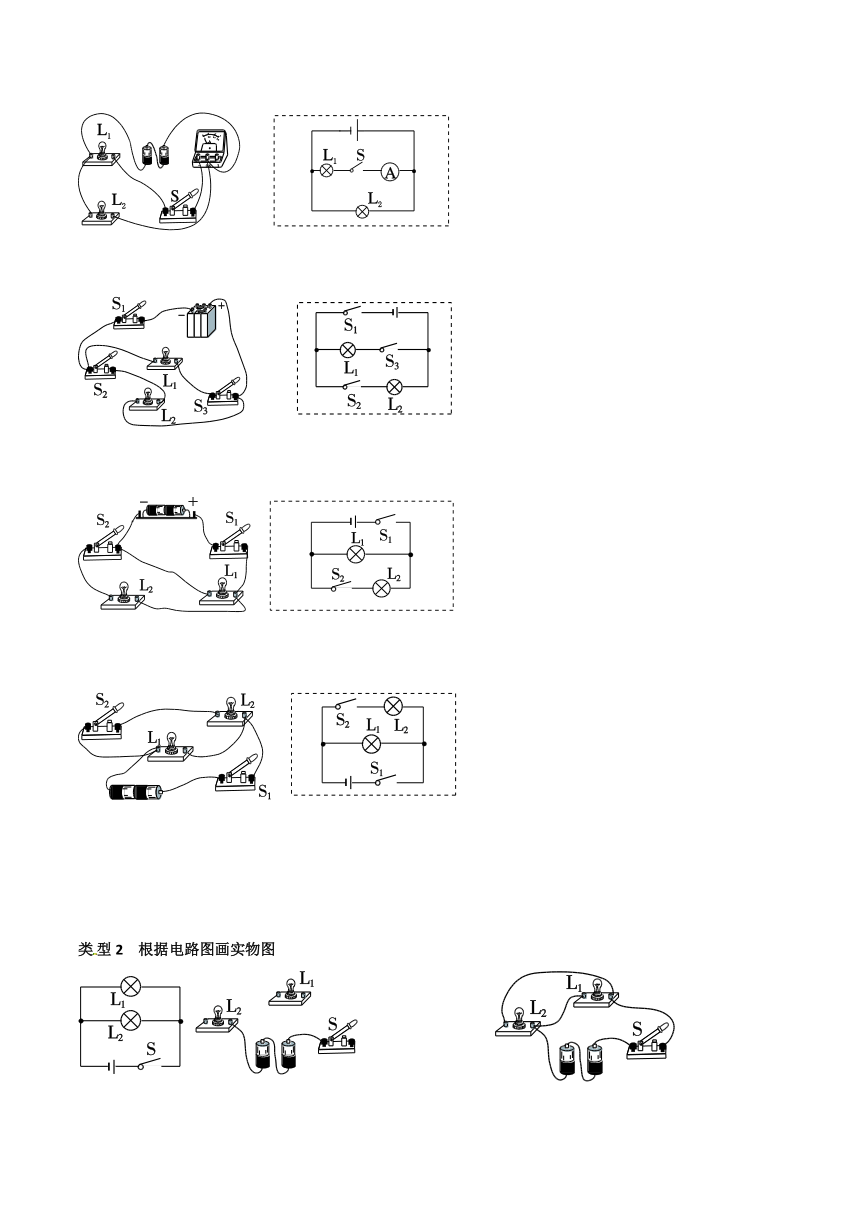

类型2　根据电路图画实物图

　












　



类型3　根据实际需要设计电路图并连接
某传达室要求在前后门都装上开关，前门来人按开关，传达室的电铃响，同时红灯也亮，后门来人按开关，电铃响同时绿灯亮，请按要求设计出电路图画在虚线框内，并将实物连成符合要求的电路。











育才学校要举办科普知识竞赛，请你设计一个抢答器，要求不论哪一组按开关，主持台上的电铃都要响，而且用不同的灯泡告诉主持人是第几组按开关，按上述要求将上图所给的器件连成实物图。
