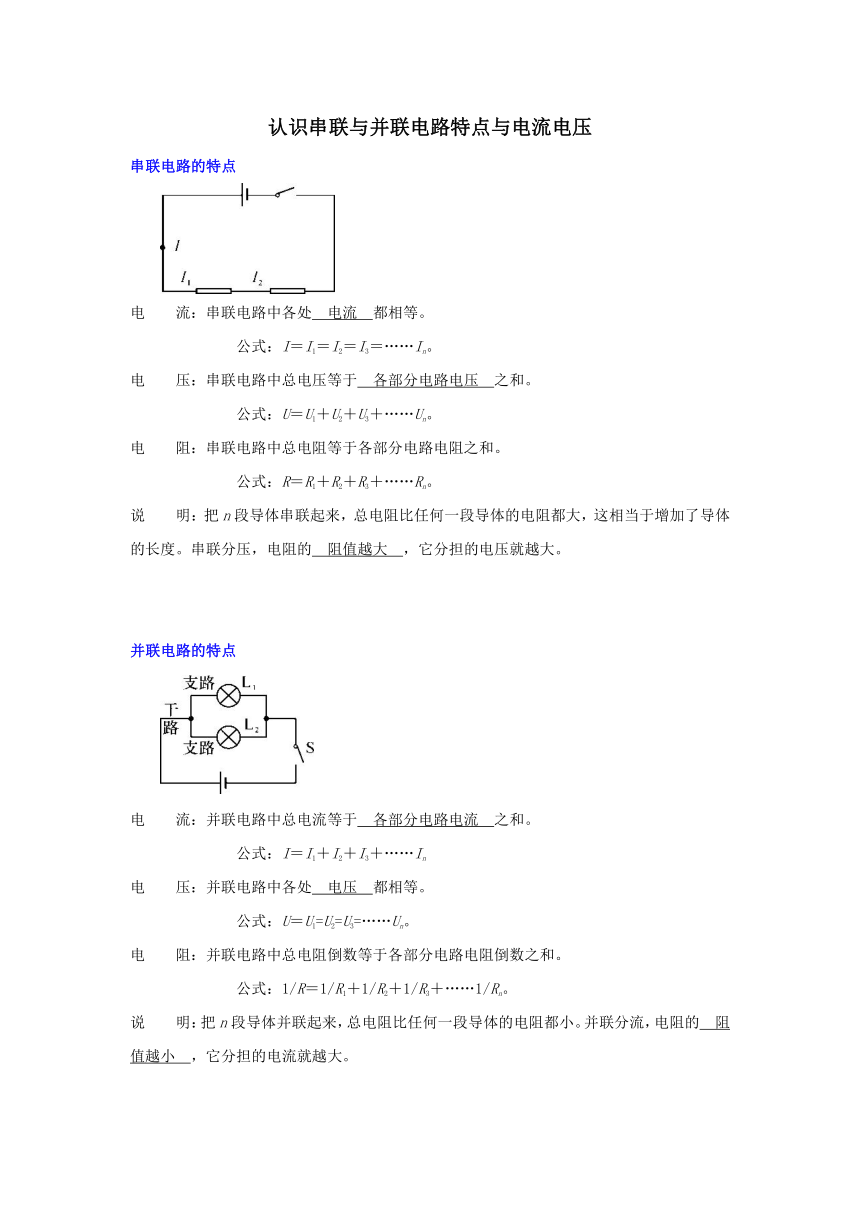

认识串联与并联电路特点与电流电压
串联电路的特点

电  流:串联电路中各处 电流 都相等。
     公式:I=I1=I2=I3=……In。
电  压:串联电路中总电压等于 各部分电路电压 之和。
公式:U=U1+U2+U3+……Un。
电  阻:串联电路中总电阻等于各部分电路电阻之和。
公式:R=R1+R2+R3+……Rn。
说  明:把n段导体串联起来,总电阻比任何一段导体的电阻都大,这相当于增加了导体的长度。串联分压,电阻的 阻值越大 ,它分担的电压就越大。


并联电路的特点

电  流:并联电路中总电流等于 各部分电路电流 之和。
公式:I=I1+I2+I3+……In
电  压:并联电路中各处 电压 都相等。
公式:U=U1=U2=U3=……Un。
电  阻:并联电路中总电阻倒数等于各部分电路电阻倒数之和。
公式:1/R=1/R1+1/R2+1/R3+……1/Rn。
说  明:把n段导体并联起来,总电阻比任何一段导体的电阻都小。并联分流,电阻的 阻值越小 ,它分担的电流就越大。

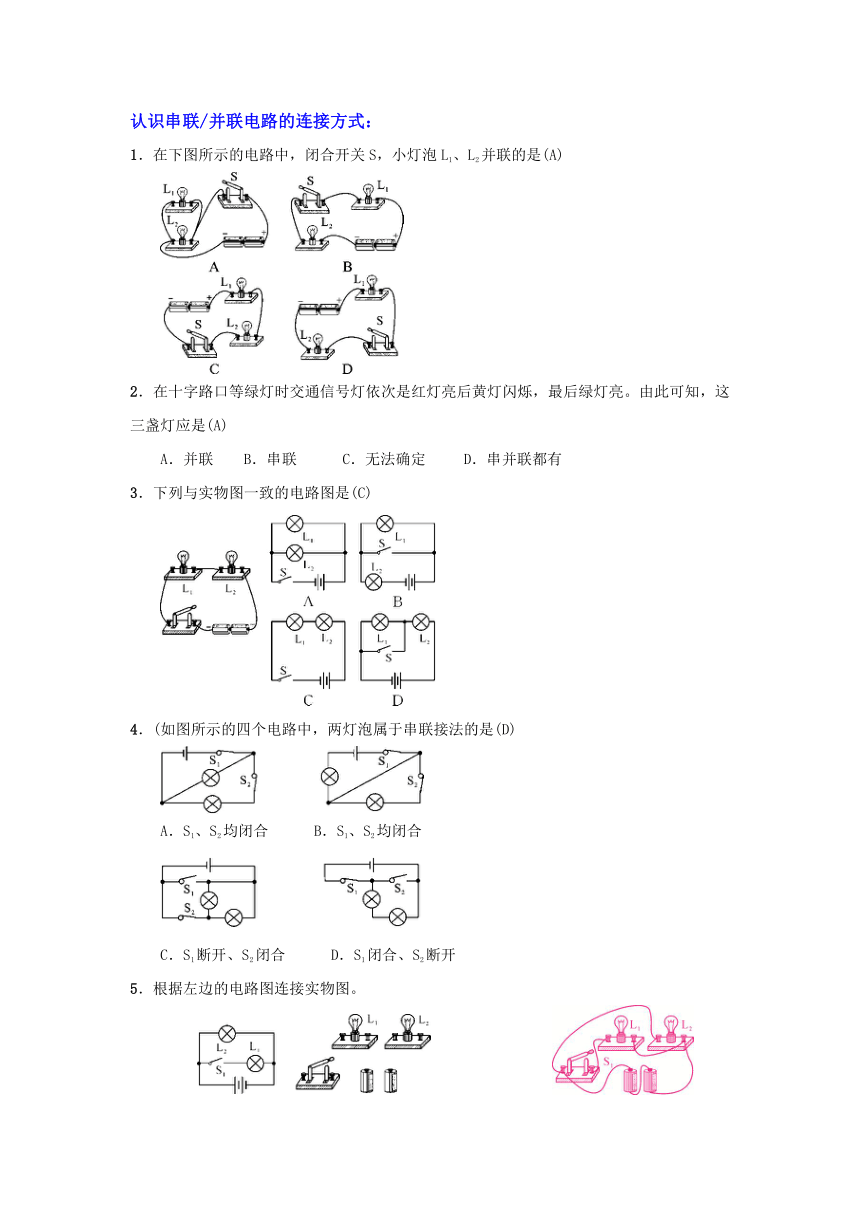

认识串联/并联电路的连接方式:
1.在下图所示的电路中,闭合开关S,小灯泡L1、L2并联的是(A)

2.在十字路口等绿灯时交通信号灯依次是红灯亮后黄灯闪烁,最后绿灯亮。由此可知,这三盏灯应是(A)
A.并联 B.串联 C.无法确定 D.串并联都有
3.下列与实物图一致的电路图是(C)

4.(如图所示的四个电路中,两灯泡属于串联接法的是(D)

A.S1、S2均闭合   B.S1、S2均闭合

C.S1断开、S2闭合   D.S1闭合、S2断开
5.根据左边的电路图连接实物图。

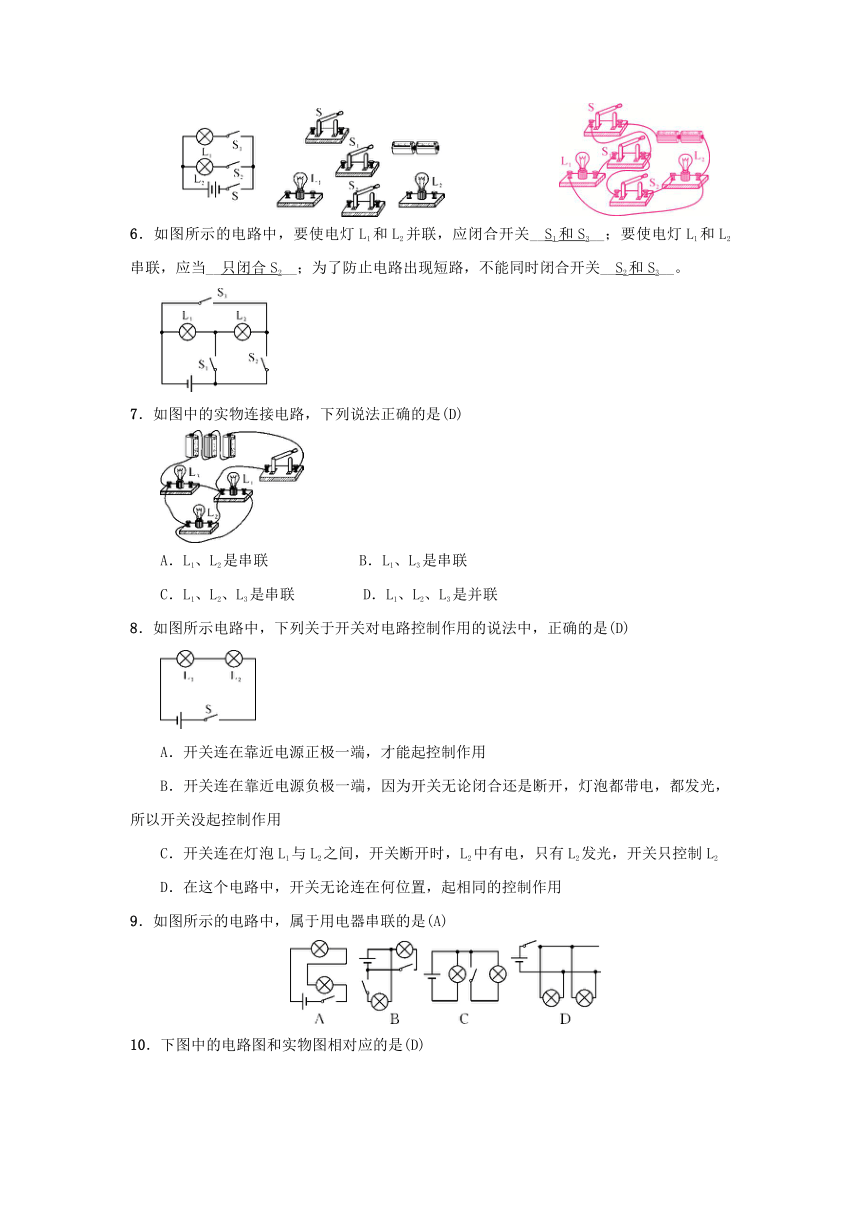

6.如图所示的电路中,要使电灯L1和L2并联,应闭合开关__S1和S3__;要使电灯L1和L2串联,应当__只闭合S2__;为了防止电路出现短路,不能同时闭合开关__S2和S3__。

7.如图中的实物连接电路,下列说法正确的是(D)

A.L1、L2是串联 B.L1、L3是串联
C.L1、L2、L3是串联 D.L1、L2、L3是并联
8.如图所示电路中,下列关于开关对电路控制作用的说法中,正确的是(D)

A.开关连在靠近电源正极一端,才能起控制作用
B.开关连在靠近电源负极一端,因为开关无论闭合还是断开,灯泡都带电,都发光,所以开关没起控制作用
C.开关连在灯泡L1与L2之间,开关断开时,L2中有电,只有L2发光,开关只控制L2
D.在这个电路中,开关无论连在何位置,起相同的控制作用
9.如图所示的电路中,属于用电器串联的是(A)

10.下图中的电路图和实物图相对应的是(D)



11.如图是一把既能吹冷风又能吹热风的电吹风简化电路图,图中A是吹风机,B是电热丝。将插头插入插座,当开关S1、S2同时闭合,电吹风吹出的是__热__风;若只闭合开关S1,电吹风吹出的是__冷__风。


12.把下面实物图连成S为总开关,S1控制L1、S2控制L2的并联电路。发现并联电路至少有__2__条电流路径,并且支路用电器工作互相__不影响__(填“影响”或“不影响”),并画出电路图。








初步认识串联/并联电路的电流电压大小
1.在探究串联电路电流的规律时,电路如图所示。闭合开关,电流表测出A、B、C三处的电流分别为IA、IB、IC。关于它们的大小关系,正确的是(?? )

A.IA<IB????B.IA<IC? ?C.IB>IC????D.IA=IC
2.如图所示,在探究并联电路的电流关系时,小明把阻值不等的两个灯泡接入电路中,用电流表测出通过A、B、C三点的电流分别为IA、IB、IC。关于它们之间大小关系,正确的是(?? )

A.IA=IB=IC???B.IA=IB+IC????C.IA>IB=IC????D.IA<IB<IC
3.如图所示的插线板中,a接电源,b接台灯,c接电风扇,两个用电器均正常工作时,a、b、c中的电流(?? )

A.a最大????B.b最大??????C.c最大??????D.一样大
4.如图所示,连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3,且I1>I2>I3,则此部分电路中允许通过的最大电流是(C)

A.I1 B.I2 C.I3 D.I1+I2+I3
2.节日彩灯上串联着20只小灯泡,如果电源插头处电流为200毫安,那么通过每只小灯泡的电流为(B)
A.10毫安 B.200毫安 C.180毫安 D.4安
3.用同种材料制成两段长度相等,横截面积不同的圆柱形导体,A比B的横截面积大,如图,将它们串联在电路中,通过的电流关系以及两端的电压关系是(C)

A.IA>IB UA>UB B.IA<IB UA<UB C.IA=IB UA<UB D.无法确定
4.如图所示电路中,已知电源电压为10伏,闭合开关S后,电压表示数为6伏,则(B)

A.灯L1两端的电压为6伏
B.灯L2两端的电压为6伏
C.灯L2两端的电压为4伏
D.灯L1和电源两端的电压之和为6伏
5.如图(a)所示电路中,当闭合开关后,两个电压表指针偏转均为图(b)所示,则电阻R1和R2的电阻之比为(A)

A.4∶1 B.1∶4 C.5∶1 D.1∶5
6.两个小灯泡串联在电路中,电源电压为16伏,现测得其中一个小灯泡两端的电压为6伏,通过这个小灯泡的电流为0.5安,则另一个小灯泡两端的电压为 10 伏,通过它的电流为 0.5 安。
