【电路专项提高3-电流测量】科学八上第2节 电流的测量（试题和答案没有分开）

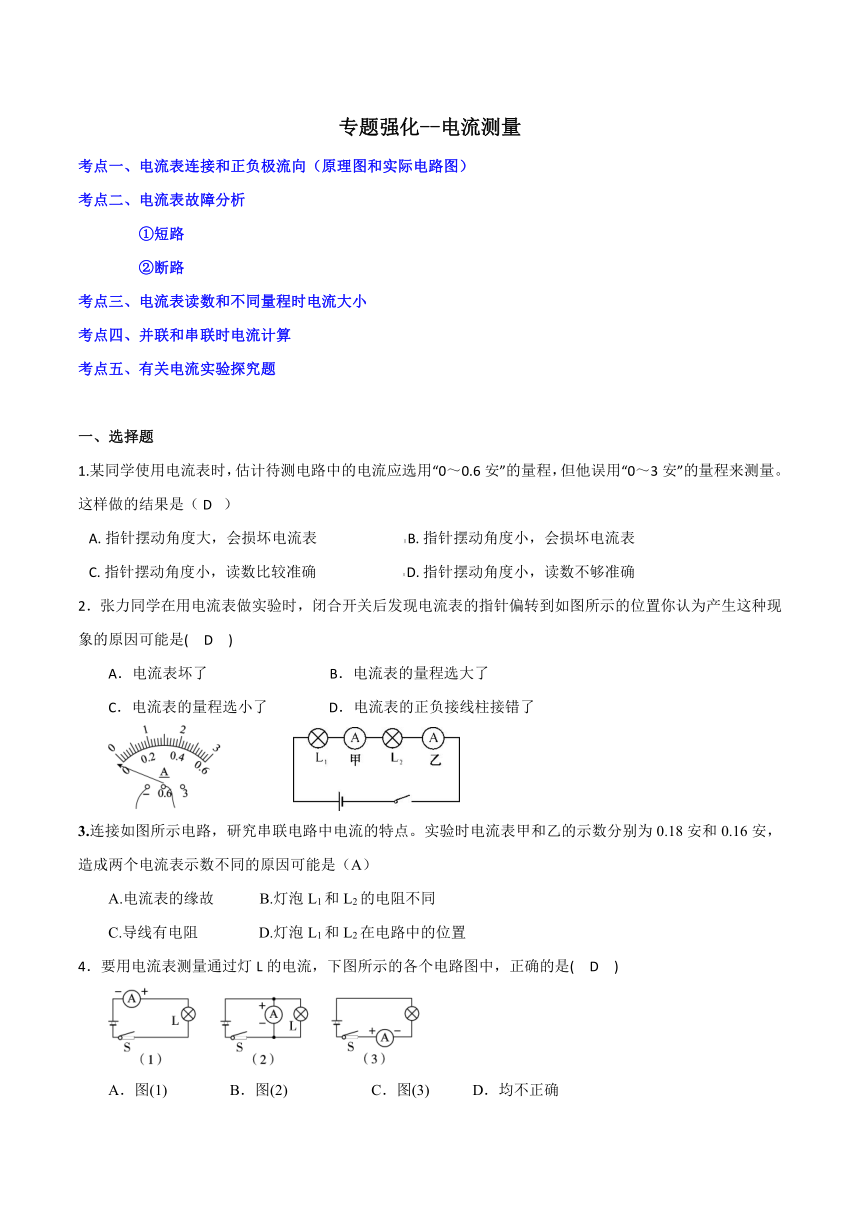

专题强化--电流测量
考点一、电流表连接和正负极流向（原理图和实际电路图）
考点二、电流表故障分析
①短路
②断路
考点三、电流表读数和不同量程时电流大小
考点四、并联和串联时电流计算
考点五、有关电流实验探究题

一、选择题
1.某同学使用电流表时，估计待测电路中的电流应选用“0～0.6安”的量程，但他误用“0～3安”的量程来测量。这样做的结果是（?D? ）
A.?指针摆动角度大，会损坏电流表?????????????????????????B.?指针摆动角度小，会损坏电流表
C.?指针摆动角度小，读数比较准确?????????????????????????D.?指针摆动角度小，读数不够准确
2．张力同学在用电流表做实验时，闭合开关后发现电流表的指针偏转到如图所示的位置你认为产生这种现象的原因可能是(　D　)
A．电流表坏了 B．电流表的量程选大了
C．电流表的量程选小了 D．电流表的正负接线柱接错了

3.连接如图所示电路，研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（A）
A.电流表的缘故 B.灯泡L1和L2的电阻不同
C.导线有电阻 D.灯泡L1和L2在电路中的位置
4．要用电流表测量通过灯L的电流，下图所示的各个电路图中，正确的是(　D　)

A．图(1)　 B．图(2) C．图(3)　 D．均不正确

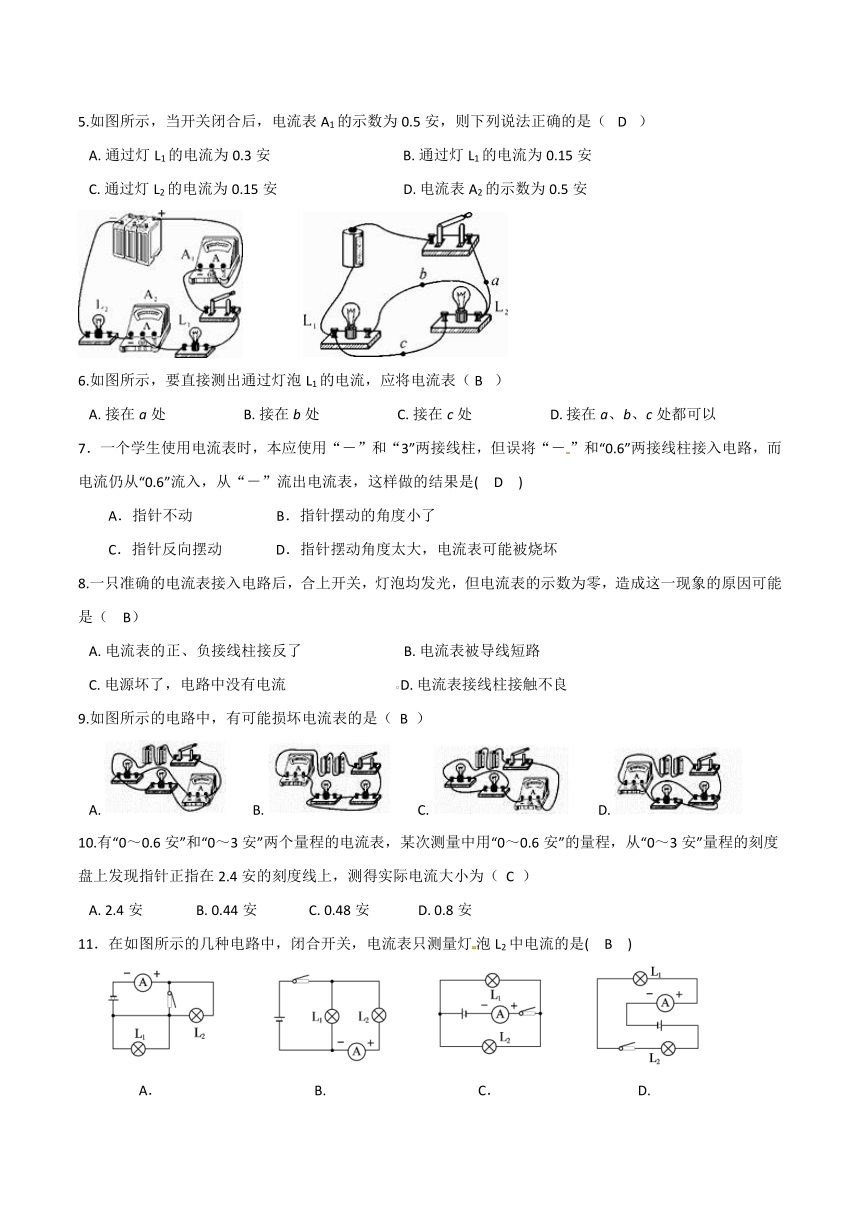

5.如图所示，当开关闭合后，电流表A1的示数为0.5安，则下列说法正确的是（? D? ）
A.?通过灯L1的电流为0.3安??????????????????????????????????????B.?通过灯L1的电流为0.15安
C.?通过灯L2的电流为0.15安????????????????????????????????????D.?电流表A2的示数为0.5安

6.如图所示，要直接测出通过灯泡L1的电流，应将电流表（?B? ）
A.?接在a处??????????????????????B.?接在b处??????????????????????C.?接在c处??????????????????????D.?接在a、b、c处都可以
7．一个学生使用电流表时，本应使用“－”和“3”两接线柱，但误将“－”和“0.6”两接线柱接入电路，而电流仍从“0.6”流入，从“－”流出电流表，这样做的结果是(　D　)
A．指针不动 B．指针摆动的角度小了
C．指针反向摆动 D．指针摆动角度太大，电流表可能被烧坏
8.一只准确的电流表接入电路后，合上开关，灯泡均发光，但电流表的示数为零，造成这一现象的原因可能是（?? B）
A.?电流表的正、负接线柱接反了?????????????????????????????B.?电流表被导线短路
C.?电源坏了，电路中没有电流????????????????????????????????D.?电流表接线柱接触不良
9.如图所示的电路中，有可能损坏电流表的是（??B ）
A.????????B.????????C.????????D.?
10.有“0～0.6安”和“0～3安”两个量程的电流表，某次测量中用“0～0.6安”的量程，从“0～3安”量程的刻度盘上发现指针正指在2.4安的刻度线上，测得实际电流大小为（??C ）
A.?2.4安??????????? B.?0.44安???????????????C.?0.48安??????????????D.?0.8安
11．在如图所示的几种电路中，闭合开关，电流表只测量灯泡L2中电流的是(　B　)

A．　　　　　　　　　　B. C．　　　　　　　　　D.

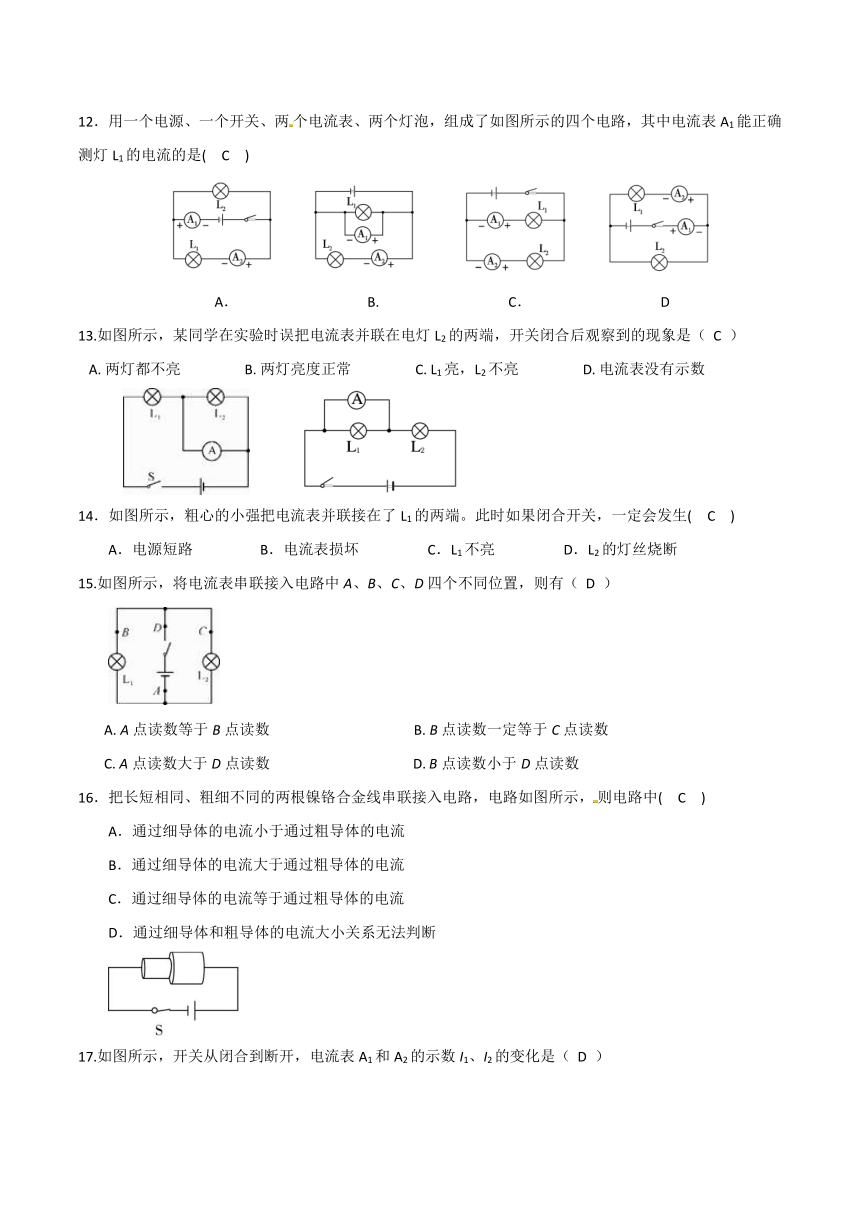

12．用一个电源、一个开关、两个电流表、两个灯泡，组成了如图所示的四个电路，其中电流表A1能正确测灯L1的电流的是(　C　)

A．　　　　　　　　 B. C．　　　　　　　　 D
13.如图所示，某同学在实验时误把电流表并联在电灯L2的两端，开关闭合后观察到的现象是（??C ）
A.?两灯都不亮??????????????????B.?两灯亮度正常??????????????????C.?L1亮，L2不亮??????????????????D.?电流表没有示数

14．如图所示，粗心的小强把电流表并联接在了L1的两端。此时如果闭合开关，一定会发生(　C　)
A．电源短路 B．电流表损坏 C．L1不亮 D．L2的灯丝烧断
15.如图所示，将电流表串联接入电路中A、B、C、D四个不同位置，则有（??D ）

A.?A点读数等于B点读数??????????????????????????????????????????B.?B点读数一定等于C点读数
C.?A点读数大于D点读数?????????????????????????????????????????D.?B点读数小于D点读数
16．把长短相同、粗细不同的两根镍铬合金线串联接入电路，电路如图所示，则电路中(　C　)
A．通过细导体的电流小于通过粗导体的电流
B．通过细导体的电流大于通过粗导体的电流
C．通过细导体的电流等于通过粗导体的电流
D．通过细导体和粗导体的电流大小关系无法判断

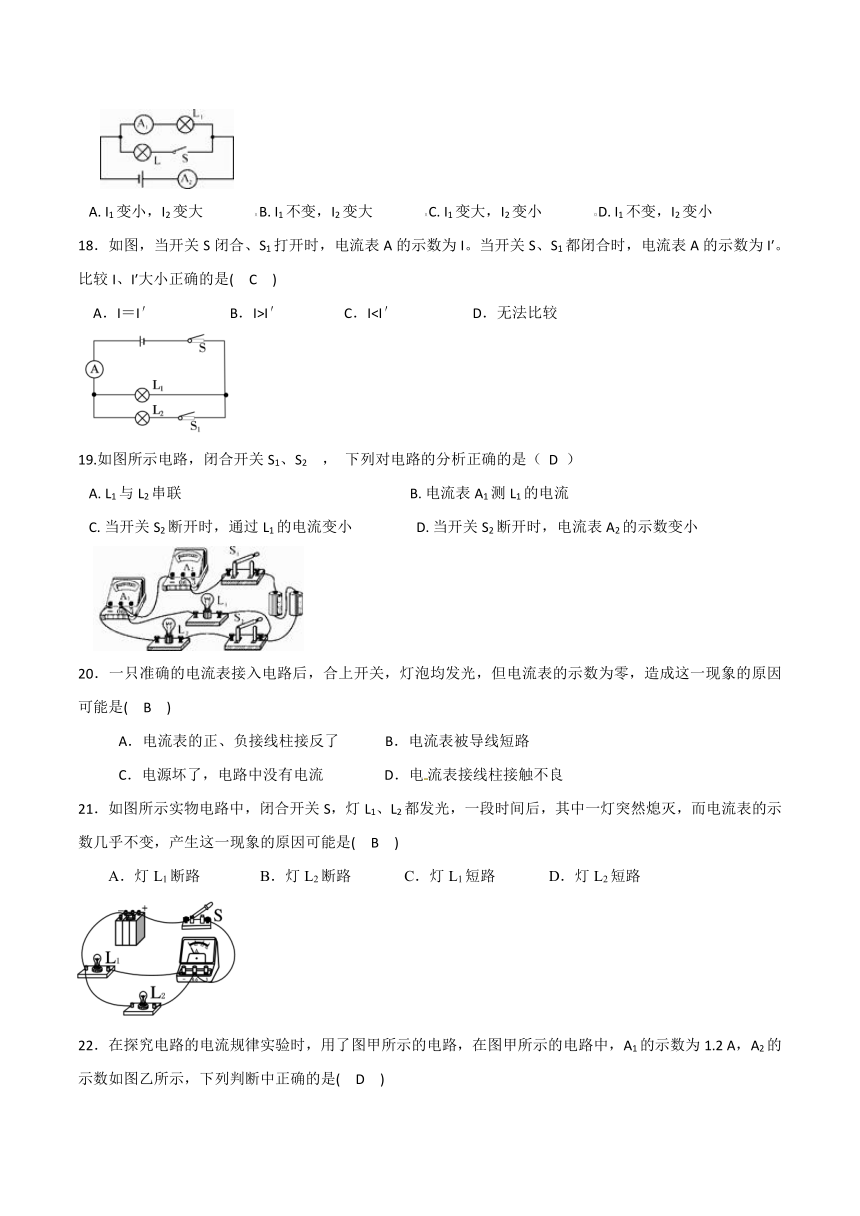

17.如图所示，开关从闭合到断开，电流表A1和A2的示数I1、I2的变化是（??D ）

?I1变小，I2变大???????????????B.?I1不变，I2变大???????????????C.?I1变大，I2变小???????????????D.?I1不变，I2变小
18．如图，当开关S闭合、S1打开时，电流表A的示数为I。当开关S、S1都闭合时，电流表A的示数为I′。比较I、I′大小正确的是(　C　)
A．I＝I′ B．I>I′ C．I
19.如图所示电路，闭合开关S1、S2 ， 下列对电路的分析正确的是（??D ）
?L1与L2串联????????????????????????????????????????????????? ????????B.?电流表A1测L1的电流
C.?当开关S2断开时，通过L1的电流变小??????????????????D.?当开关S2断开时，电流表A2的示数变小

20．一只准确的电流表接入电路后，合上开关，灯泡均发光，但电流表的示数为零，造成这一现象的原因可能是(　B　)
A．电流表的正、负接线柱接反了 B．电流表被导线短路
C．电源坏了，电路中没有电流 D．电流表接线柱接触不良
21．如图所示实物电路中，闭合开关S，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表的示数几乎不变，产生这一现象的原因可能是(　B　)
灯L1断路　　 B．灯L2断路 C．灯L1短路　　　 D．灯L2短路

22．在探究电路的电流规律实验时，用了图甲所示的电路，在图甲所示的电路中，A1的示数为1.2 A，A2的示数如图乙所示，下列判断中正确的是(　D　)
A．通过L2的电流为2.5 A B．通过L1的电流为1.2 A
C．通过L2的电流为1.2 A D．通过L1的电流为0.7 A

23.如图所示电路，下列分析正确的是（??C ）

A.?只闭合S1时，L2发光、L1不发光，A2测L2电流??????????B.?只闭合S2时，L1发光、L2不发光，A1测L1电流
C.?闭合S1、S2时，L1、L2并联，A2测L2电流??????? ???D.?闭合S1、S2时，L1、L2串联，A1、A2示数相等
24.在实验室，某同学发现一个电流表有两个量程，大量程是“0～9安”，小量程模糊不清。为了测量小量程是多少，她先用大量程接入电路，指针位置如图a所示，然后再改用小量程接入同一电路，指针指示如图b所示，则电流表的小量程为（?? D ）

A.?0～0.6安?????????????????B.?0～1安?????????????????C.?0～2安?????????????????D.?0～3安
25．有“0～0.6 A”和“0～3 A”两个量程的电流表，实验中需用“0～0.6 A”这一量程，但某同学在一次测量中由于疏忽，从“0～3 A”量程的刻度盘上读出示数为2.3 A，则测得实际电流的大小为(　D　)
A．0.43 A B．0.7 A C．2.3 A D．0.46 A

二、实验探究题
26.某同学在做“用电流表测电流”的实验，电路如图甲所示。按电路图正确连接电路并接通开关S后，电流表A1、A2偏转的角度相同如图乙，则Ll中的电流为____1.76____安；A2的读数是____2.2____安。
27.用电流表测电流时，请正确读出如图中指针在甲、乙位置时电流表的示数。

（1）当电流表的“－”和“0.6”的接线柱接入电路时，指针在图甲位置时的示数是_____0.12___，在图乙位置时的示数是____0.44____。
（2）当电流表的“－”和“3”的接线柱接入电路时，指针在图甲位置时的示数是____0.6____，在图乙位置时的示数是____2.2____。
28.某同学在做“用电流表测电流”的实验，电路如图甲所示。按电路图正确连接电路并接通开关S后，电流表A1、A2偏转的角度相同如图乙所示，则L1中的电流为____2____安；A2的读数是_____2.5___安。

29.为了验证并联电路的电流特点，小薇设计了如图甲所示的电路进行实验。
（1）在连接电路时，电流表必须与用电器________。
（2）小薇先将电流表A1接在L1所在的支路，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表A1的示数为零，电流表A2有示数。电路可能存在的故障是________。
（3）闭合开关，发现电流表的指针偏转如图乙所示，原因是________；排除故障后，电流表的示数如图丙所示，则电流表的示数为________安。
（4）如果电流表A2的示数是1.4安，则通过灯L2的电流是________ 安。
【答案】（1）串联
（2）灯L1断路
（3）电流表的正负接线柱接反了；0.24
（4）1.16
29.甲为探究并联电路电流规律的实验电路图。

位置 A B C
电流（安） 0.18 0.18 0.36

（1）若要测量干路电流，则电流表应串联在甲图中的________（填“A”“B”或“C”）处。
（2）若要测量A处的电流，在连接电路闭合开关前，发现电流表指针位置如图乙所示，调整正确后闭合开关，发现指针又偏向图乙位置，其原因是________。
（3）纠正（2）中的错误后，测出A、B、C三处的电流值如上表，由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等，这个实验在设计方案上还存在的不足之处是：________。（写出一条）
【答案】（1）C
（2）电流表正负接线柱接反
（3）选两个规格相同的小灯泡太特殊（或只测量了一次就得出结论不具有普遍性）

30．为了验证并联电路的电流特点，小薇设计了如图所示的电路进行实验。

(1)小薇先将电流表接在L1所在的支路上，画了电路图甲，请你在图乙中用笔画线代替导线，分别将导线a，b正确的连接到相应的接线柱上。
【答案】 (1)连线如下图所示

(2)当她刚正确连接完所有的导线，两个灯泡立即发光，电流表指针偏向零刻度线左方，其原因分别是__开关未断开__和__电流表接线柱接反__。
(3)过了一会后，观察到灯L2继续发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是__L1断路__。
(4)排除故障后，她测出了L1支路的电流后想再测L2支路以及干路上的电流，于是她连接了如图丙所示的电路，当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图丁所示，则通过灯L1的电流为__0.48__A，通过灯L2的电流为__1.92__A。

(5)根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是__干路电流等于各支路电流之和__。


31.小松想利用图甲的元件组成并联电路，让电流表测L2电流（通过L2的电流约为0.5安，通过L1的电流约为0.4安），请你帮他查找一下电路的连接方面有什么错误。
（1）电流表连接方面的错误有①________；②________。
（2）在原图上改动，请在要改正的导线上用“×”标出，并正确连接电路。
（3）正确连接电路后，电流表的示数所图乙所示，则通过L2的电流为________安。
【答案】（1）所选量程太小；电流表测的不是L2的电流
（2）解：如图所示：
（3）0.52

32.在“用电流表测电流”的实验中，某同学连接的电路如图所示。
（1）闭合开关，观察到灯泡L1和L2的发光情况是________。
（2）针对上述现象，该电路存在的问题是________。
（3）请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流。（要求：在需改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）

【答案】（1）L1不发光，L2发光
（2）灯L1和电流表A2被短路
（3）解：如图所示：
