【电路专项提高4-电压测量】科学八上第5节 电压的测量

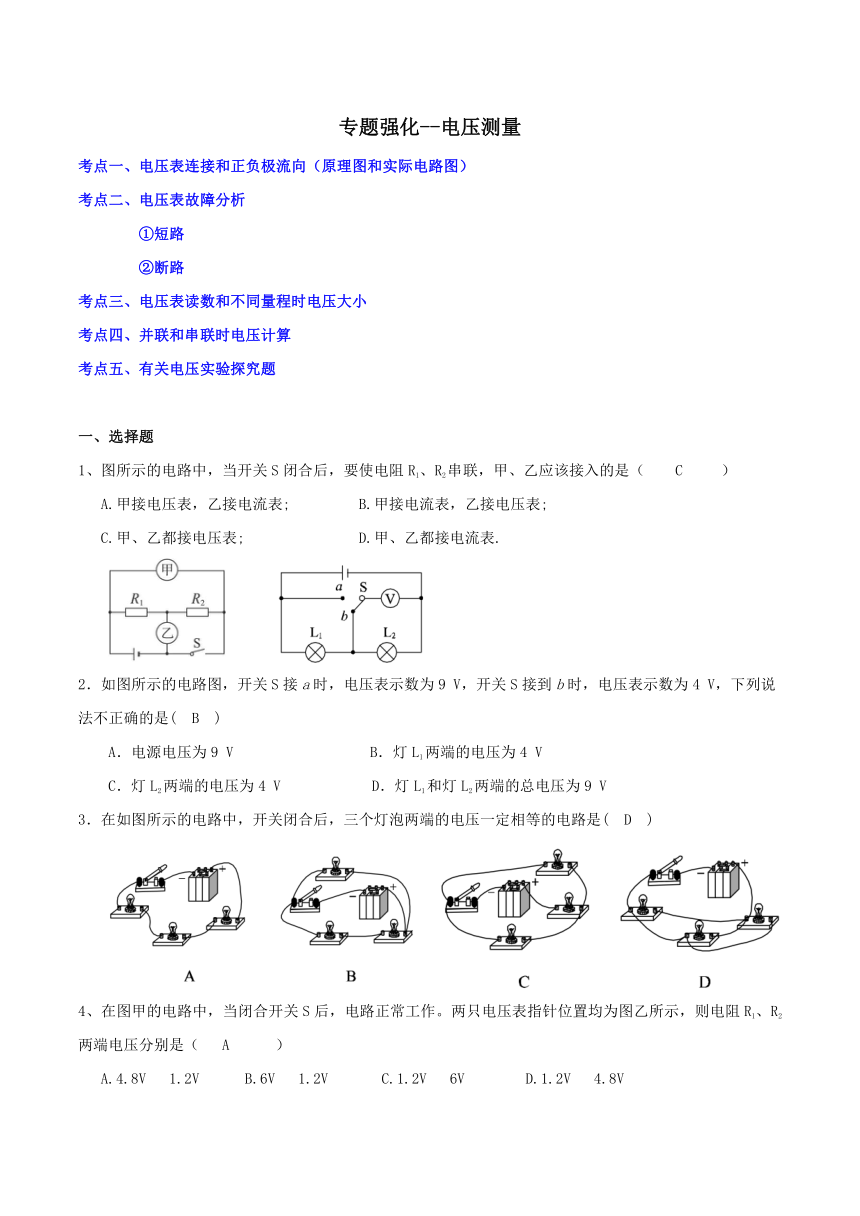

专题强化--电压测量
考点一、电压表连接和正负极流向（原理图和实际电路图）
考点二、电压表故障分析
①短路
②断路
考点三、电压表读数和不同量程时电压大小
考点四、并联和串联时电压计算
考点五、有关电压实验探究题

一、选择题
1、图所示的电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是（? C ??）
A.甲接电压表，乙接电流表;? ? ? B.甲接电流表，乙接电压表;
C.甲、乙都接电压表;? ? ? ? ? D.甲、乙都接电流表.

2．如图所示的电路图，开关S接a时，电压表示数为9 V，开关S接到b时，电压表示数为4 V，下列说法不正确的是(　B　)
A．电源电压为9 V B．灯L1两端的电压为4 V
C．灯L2两端的电压为4 V D．灯L1和灯L2两端的总电压为9 V
3．在如图所示的电路中，开关闭合后，三个灯泡两端的电压一定相等的电路是(　D　)

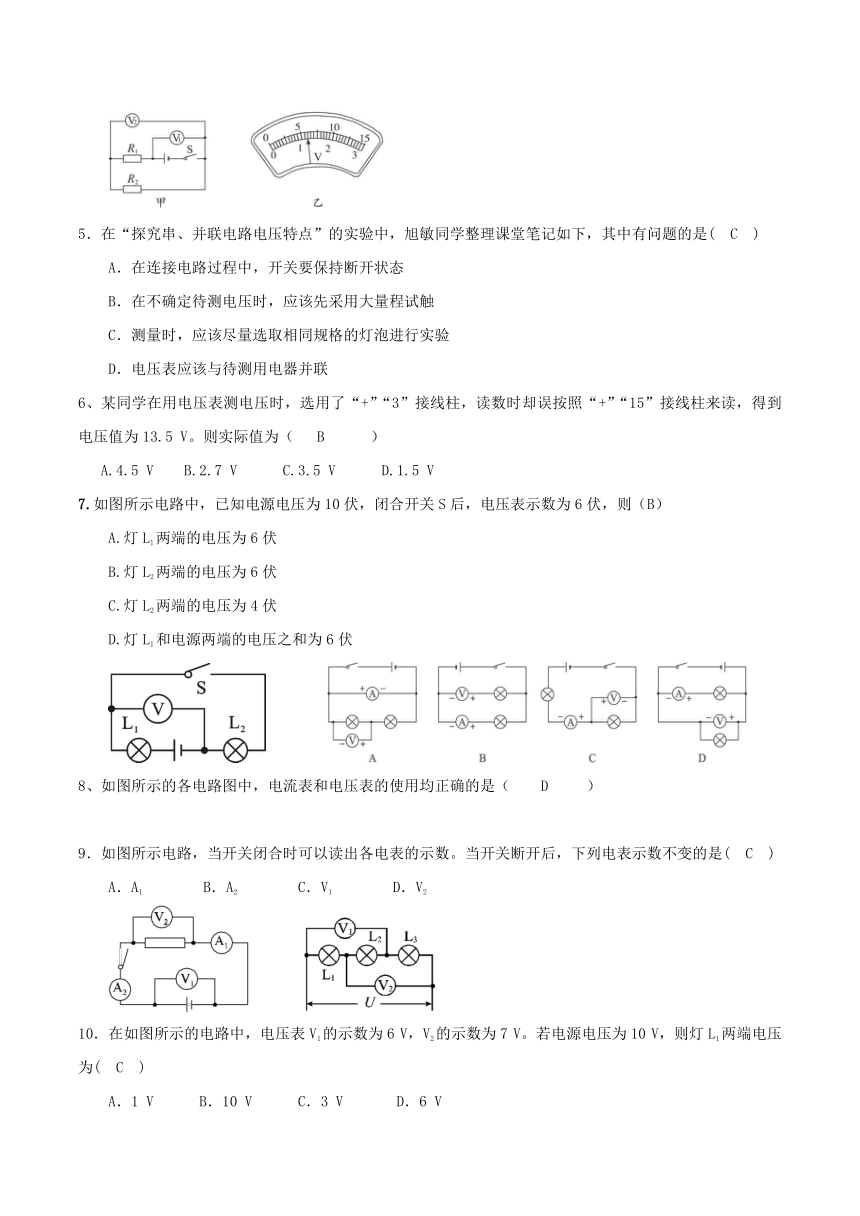

4、在图甲的电路中，当闭合开关S后，电路正常工作。两只电压表指针位置均为图乙所示，则电阻R1、R2两端电压分别是（? A? ?）
A.4.8V ?1.2V B.6V ?1.2V C.1.2V ?6V ? D.1.2V ?4.8V

5．在“探究串、并联电路电压特点”的实验中，旭敏同学整理课堂笔记如下，其中有问题的是(　C　)
A．在连接电路过程中，开关要保持断开状态
B．在不确定待测电压时，应该先采用大量程试触
C．测量时，应该尽量选取相同规格的灯泡进行实验
D．电压表应该与待测用电器并联
6、某同学在用电压表测电压时，选用了“+”“3”接线柱，读数时却误按照“+”“15”接线柱来读，得到电压值为13.5 V。则实际值为（? B ??）
A.4.5 V B.2.7 V ? C.3.5 V ? D.1.5 V
7.如图所示电路中，已知电源电压为10伏，闭合开关S后，电压表示数为6伏，则（B）
A.灯L1两端的电压为6伏
B.灯L2两端的电压为6伏
C.灯L2两端的电压为4伏
D.灯L1和电源两端的电压之和为6伏

8、如图所示的各电路图中，电流表和电压表的使用均正确的是（? D ??）

9．如图所示电路，当开关闭合时可以读出各电表的示数。当开关断开后，下列电表示数不变的是(　C　)
A．A1 B．A2 C．V1 D．V2

10．在如图所示的电路中，电压表V1的示数为6 V，V2的示数为7 V。若电源电压为10 V，则灯L1两端电压为(　C　)
A．1 V B．10 V C．3 V D．6 V

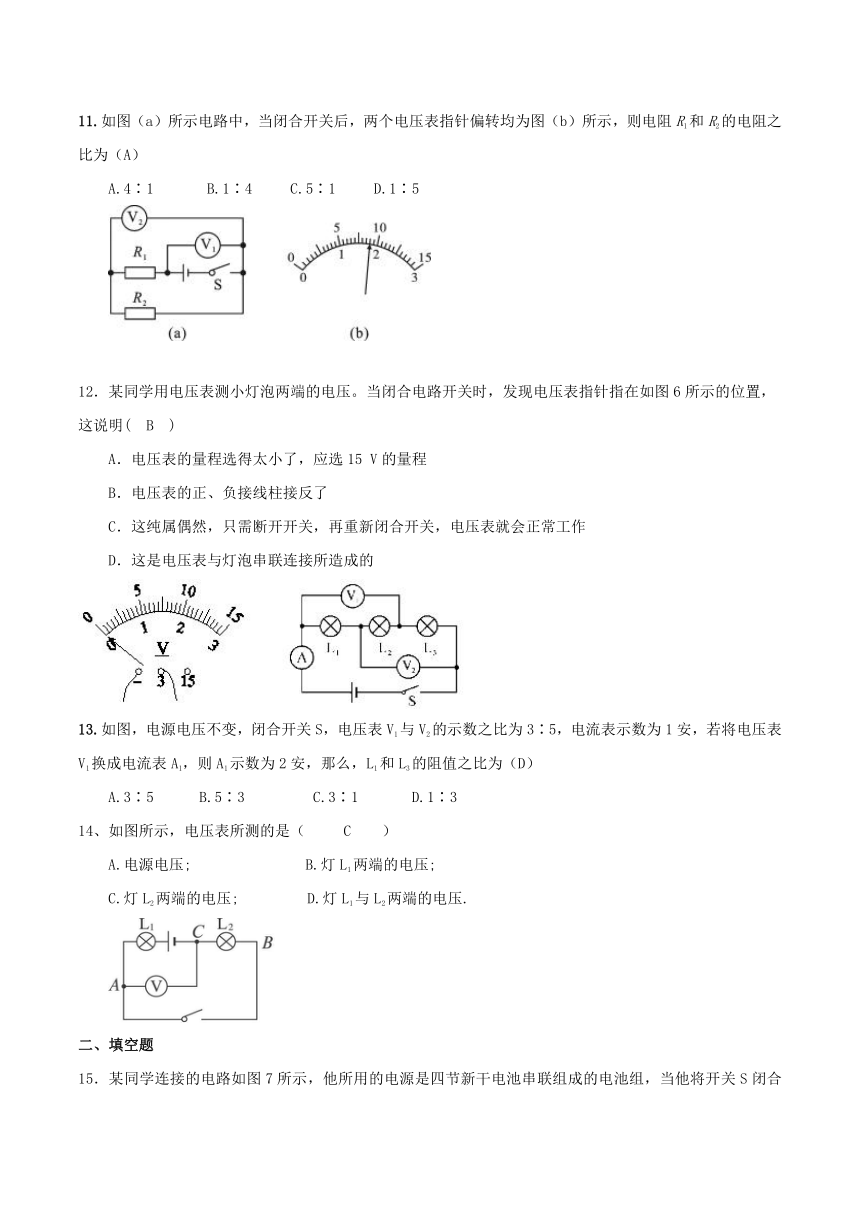

11.如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2的电阻之比为（A）
A.4∶1 B.1∶4 C.5∶1 D.1∶5


12．某同学用电压表测小灯泡两端的电压。当闭合电路开关时，发现电压表指针指在如图6所示的位置，这说明(　B　)
A．电压表的量程选得太小了，应选15 V的量程
B．电压表的正、负接线柱接反了
C．这纯属偶然，只需断开开关，再重新闭合开关，电压表就会正常工作
D．这是电压表与灯泡串联连接所造成的

13.如图，电源电压不变，闭合开关S，电压表V1与V2的示数之比为3∶5，电流表示数为1安，若将电压表V1换成电流表A1，则A1示数为2安，那么，L1和L3的阻值之比为（D）
A.3∶5 B.5∶3 C.3∶1 D.1∶3
14、如图所示，电压表所测的是（? ?C ?）
A.电源电压;? ? ? ???B.灯L1两端的电压;
C.灯L2两端的电压;? ? D.灯L1与L2两端的电压.

二、填空题

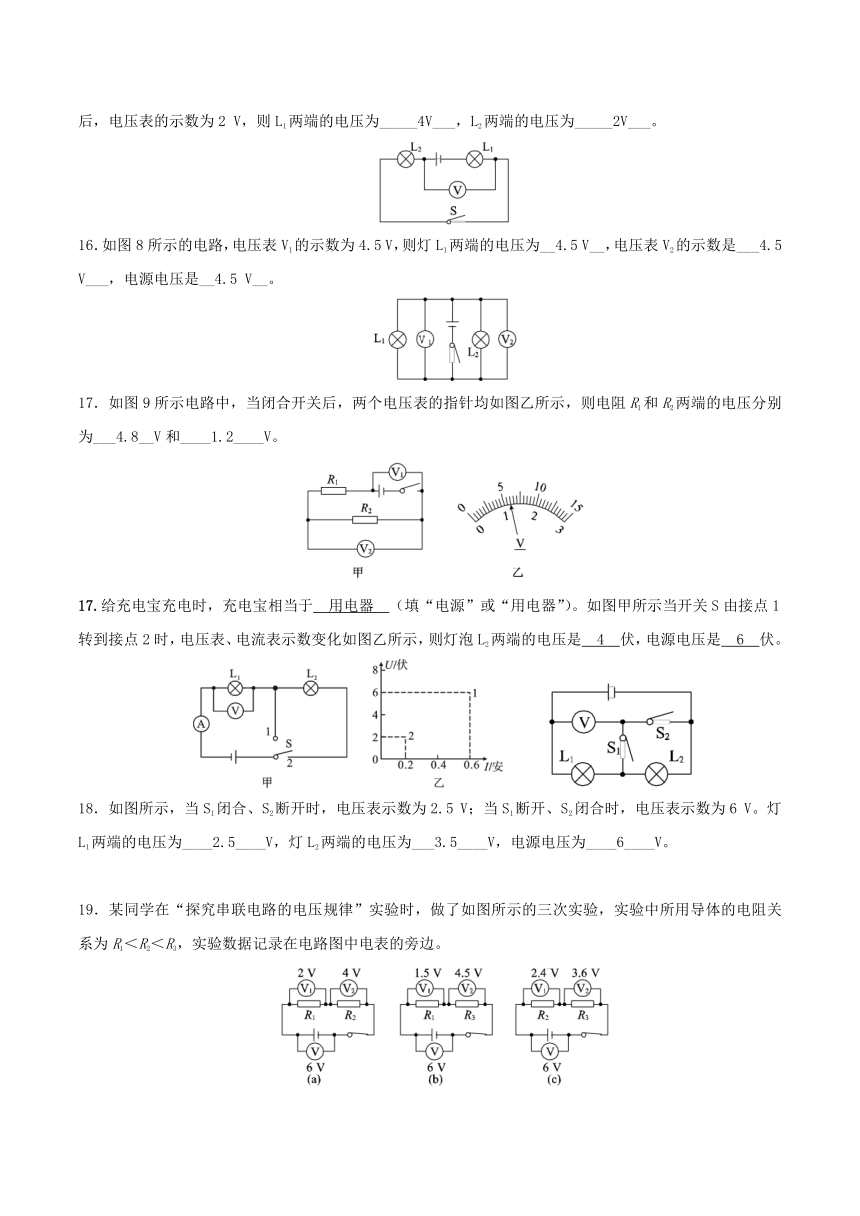

15．某同学连接的电路如图7所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关S闭合后，电压表的示数为2 V，则L1两端的电压为_____4V___，L2两端的电压为_____2V___。

16．如图8所示的电路，电压表V1的示数为4.5 V，则灯L1两端的电压为__4.5 V__，电压表V2的示数是___4.5 V___，电源电压是__4.5 V__。

17．如图9所示电路中，当闭合开关后，两个电压表的指针均如图乙所示，则电阻R1和R2两端的电压分别为___4.8__V和____1.2____V。

17.给充电宝充电时，充电宝相当于　用电器　（填“电源”或“用电器”）。如图甲所示当开关S由接点1转到接点2时，电压表、电流表示数变化如图乙所示，则灯泡L2两端的电压是　4　伏，电源电压是　6　伏。

18．如图所示，当S1闭合、S2断开时，电压表示数为2.5 V；当S1断开、S2闭合时，电压表示数为6 V。灯L1两端的电压为____2.5____V，灯L2两端的电压为___3.5____V，电源电压为____6____V。

19．某同学在“探究串联电路的电压规律”实验时，做了如图所示的三次实验，实验中所用导体的电阻关系为R1＜R2＜R3，实验数据记录在电路图中电表的旁边。

分析比较图(a)、(b)和(c)可得：①____________________；②__________________________。
【答案】①串联电路的总电压等于各部分电路的电压之和　②串联电路中电压按电阻的大小分配，电阻越大，其两端的电压越大
①串联电路的总电压等于各部分电路的电压之和　②串联电路中电压按电阻的大小分配，电阻越大，其两端的电压越大

作图题
20、如图所示，要测量干路和支路的电流及灯泡两端的电压，在空白处标出电流表或电压表，并标出电表的正、负接线柱。

21、将图中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，电压表V2测L2两端的电压。

22．按如图甲所示的电路图，将图乙中的实物用笔画线代替导线连接起来，导线不能交叉。(甲图中电压表V1的示数是1.8 V，电压表V2的示数是3 V)


四、实验探究题
23．拓展性学习小组的同学合作进行“探究串联电路的电压特点”设计了如图14①所示电路，并连接了如图②所示电路。(在导体的电阻不变时，通过导体的电流和导体两端的电压成正比)

(1)图乙的实验电路连接中有一处错误，无法完成实验，连接错误的导线是________(填“a”“b”或“c”)。
(2)正确连接后，继续实验，根据测得的实验数据，绘制了如图③所示的曲线图。
(a)图③中甲、乙两条曲线是根据图①电路测得的实验数据所绘制的曲线，其中与图①电路中电压表V1对应的曲线是____________(填“甲”或“乙”)。
(b)已知电源电压恒为6 V，根据探究目的分析图③中的曲线，得出的实验结论是____________________。
(3)拓展探究：同学们根据串联电路的特点，重新设计了如图④所示电路(电源电压未知)，利用电压表和定值电阻R0(已知阻值)测量未知定值电阻Rx的阻值，闭合开关S后，接下来的操作是________________________________(只需写出操作过程和测量的科学量，不需要写出表达式)。
【答案】(1)b　(2)(a)甲　
(b)串联电路中总电压等于各用电器分电压之和
(3)闭合开关S1，断开S2时，测得电压表的示数为U1；闭合开关S2、断开开关S1(或同时闭合S1、S2)时，测得电压表的示数U2

24．李瑞同学在参加物理实验技能大赛时，对串联电路电压规律进行了探究。
[猜想与假设] 串联电路总电压等于各用电器两端电压之和。
[设计与进行实验]
①按如图15所示的电路图连接电路；

②闭合开关，用电压表测出L1两端的电压；
③在测L2两端的电压时，李瑞同学为了节省时间，采用以下方法：电压表所接的B点不动，只断开A点，并改接到C点上；
④测出A、C间的电压。
(1)在拆接电路时，开关必须________。
(2)李瑞同学用步骤③的方法能否测出L2两端的电压？ 为什么？
________________________________________________________________________。
(3)方法改进后，实验数据记录如下表，李瑞同学分析后得出结论：串联电路总电压等于各用电器两端电压之和。他的结论与猜想是否相符：________。这个实验在设计方案上还存在的不足之处是______________________________(写出一条)。
UAB/V UBC/V UAC/V
2.4 1.4 3.75

【答案】(1)断开
(2)不能，电压表正、负接线柱接反了
(3)相符　他只做了一次实验，没有进行多次测量，只凭一组实验数据得出的结论具有偶然性，不能得出普遍规律

25.小明同学对串联电路的电压规律进行了探究：
(1)按如图甲所示电路图连接电路，如图乙所示。

(2)闭合开关，发现L1不发光，L2比较亮，电压表示数为零，则电路存在的故障应该是小灯泡L1 __________。
(3)排除故障，用电压表测出L1两端的电压。
(4)接着测L2两端电压，小明为了节省时间，采用了这样的方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。小明用这样的方法能否测出L2两端的电压？为什么？___________________。
【答案】(2)短路(4)不能，电压表正、负接线柱接反了

五、计算题
26.如图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧。闭合开关S，电流表的示数为0.2安，电压表的示数为2伏。求：
（1）电阻R2的阻值是多少？
（2）电源电压是多少？

解：（1）由电路图可知，R1与R2串联，电流表测电路电流，电压表测电阻R2的电压。由欧姆定律公式I＝
变形得R2＝＝＝10欧
（2）由欧姆定律公式I＝变形得电阻R1两端的电压：U1＝IR1＝0.2安×20欧＝4伏
所以电源电压：U＝U1＋U2＝4伏＋2伏＝6伏

27.如图所示，将滑动变阻器的滑片P移向M端，闭合开关S，表的示数为1.0安，表的示数为6伏；滑片P移向N端，闭合开关S，表的示数为2伏。求：
（1）电源电压及电阻R0的阻值；
（2）滑动变阻器的最大阻值。

解：（1）由电路图可知，滑片移到M端时，R连入阻值为0，只有定值电阻接入电路，电压表测电源电压，电源电压：U＝UV＝6伏，I0＝IA＝1.0安，由I＝变形可得R0的阻值：R0＝＝＝6欧
（2）滑片在N端时，滑动变阻器阻值全部接入电路，R与R0串联接入电路，电压表测R0两端电压，电路中电流：I′＝＝＝安，滑动变阻器最大阻值：R滑最大＝＝＝＝12欧
