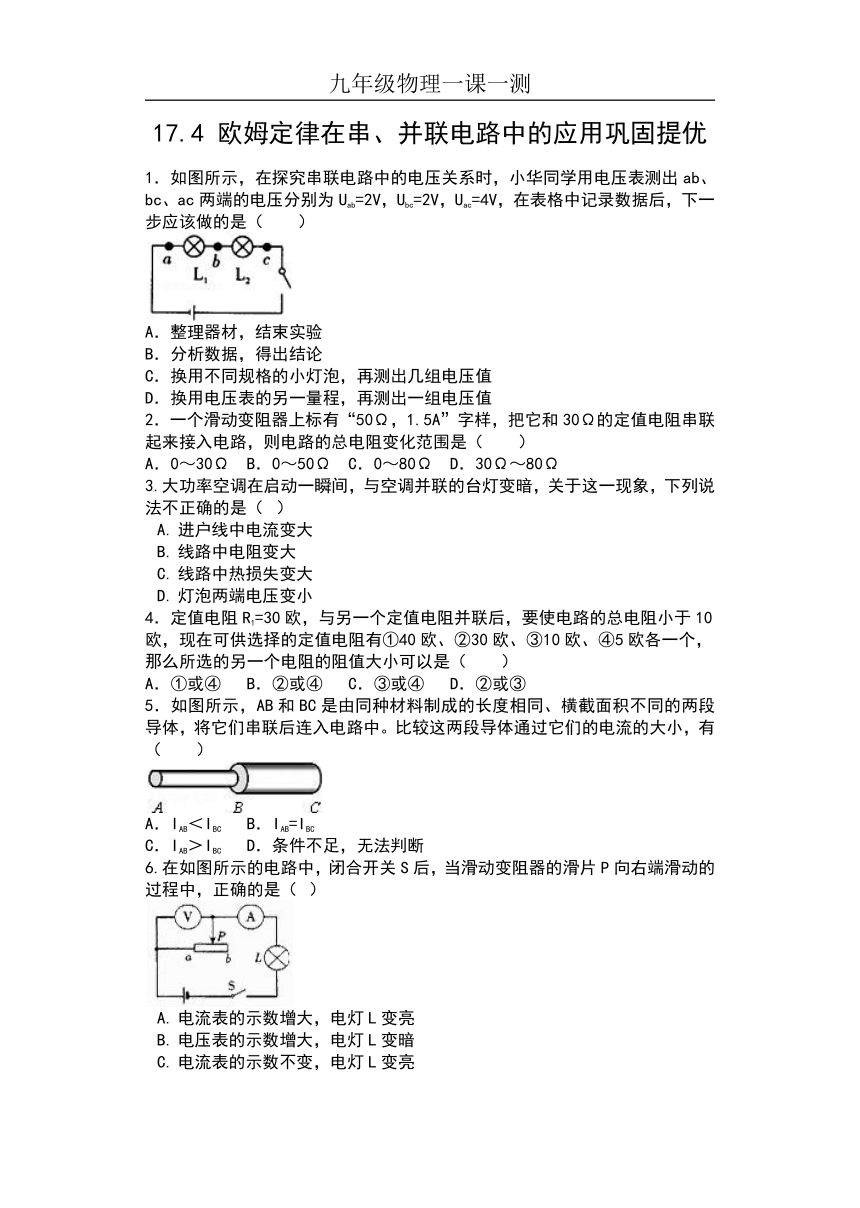

17.4 欧姆定律在串、并联电路中的应用巩固提优
1．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是（　　）

A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
2．一个滑动变阻器上标有“50Ω，1.5A”字样，把它和30Ω的定值电阻串联起来接入电路，则电路的总电阻变化范围是（　　）
A．0～30Ω B．0～50Ω C．0～80Ω D．30Ω～80Ω
3.大功率空调在启动一瞬间，与空调并联的台灯变暗，关于这一现象，下列说法不正确的是（? ）
A.?进户线中电流变大??????????
B.?线路中电阻变大??????????
C.?线路中热损失变大??????????
D.?灯泡两端电压变小
4．定值电阻R1=30欧，与另一个定值电阻并联后，要使电路的总电阻小于10欧，现在可供选择的定值电阻有①40欧、②30欧、③10欧、④5欧各一个，那么所选的另一个电阻的阻值大小可以是（　　）
A．①或④ B．②或④ C．③或④ D．②或③
5．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较这两段导体通过它们的电流的大小，有（　　）

A．IAB＜IBC B．IAB=IBC
C．IAB＞IBC D．条件不足，无法判断
6.在如图所示的电路中，闭合开关S后，当滑动变阻器的滑片P向右端滑动的过程中，正确的是（???）

A.?电流表的示数增大，电灯L变亮??????????????????????????
B.?电压表的示数增大，电灯L变暗
C.?电流表的示数不变，电灯L变亮??????????????????????????
D.?电压表的示数减小，电灯L变暗

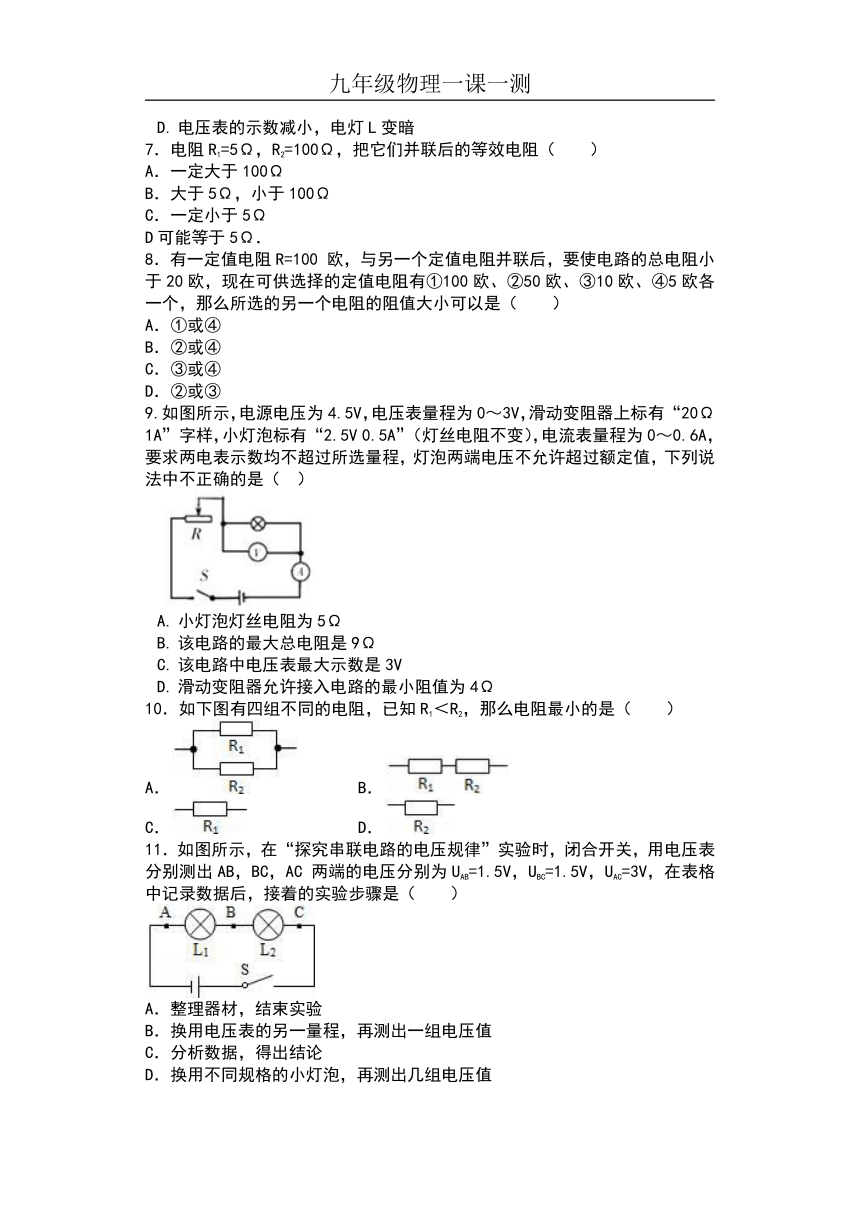

7．电阻R1=5Ω，R2=100Ω，把它们并联后的等效电阻（　　）
A．一定大于100Ω
B．大于5Ω，小于100Ω
C．一定小于5Ω
D可能等于5Ω．
8．有一定值电阻R=100 欧，与另一个定值电阻并联后，要使电路的总电阻小于20欧，现在可供选择的定值电阻有①100欧、②50欧、③10欧、④5欧各一个，那么所选的另一个电阻的阻值大小可以是（　　）
A．①或④
B．②或④
C．③或④
D．②或③
9.如图所示，电源电压为4.5V，电压表量程为0～3V，滑动变阻器上标有“20Ω 1A”字样，小灯泡标有“2.5V 0.5A”（灯丝电阻不变），电流表量程为0～0.6A，要求两电表示数均不超过所选量程，灯泡两端电压不允许超过额定值，下列说法中不正确的是（?? ）

A.?小灯泡灯丝电阻为5Ω?????????????????????????????????????????
B.?该电路的最大总电阻是9Ω
C.?该电路中电压表最大示数是3V????????????????????????????
D.?滑动变阻器允许接入电路的最小阻值为4Ω
10．如下图有四组不同的电阻，已知R1＜R2，那么电阻最小的是（　　）
A． B．
C． D．
11．如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB，BC，AC 两端的电压分别为UAB=1.5V，UBC=1.5V，UAC=3V，在表格中记录数据后，接着的实验步骤是（　　）

A．整理器材，结束实验
B．换用电压表的另一量程，再测出一组电压值
C．分析数据，得出结论
D．换用不同规格的小灯泡，再测出几组电压值

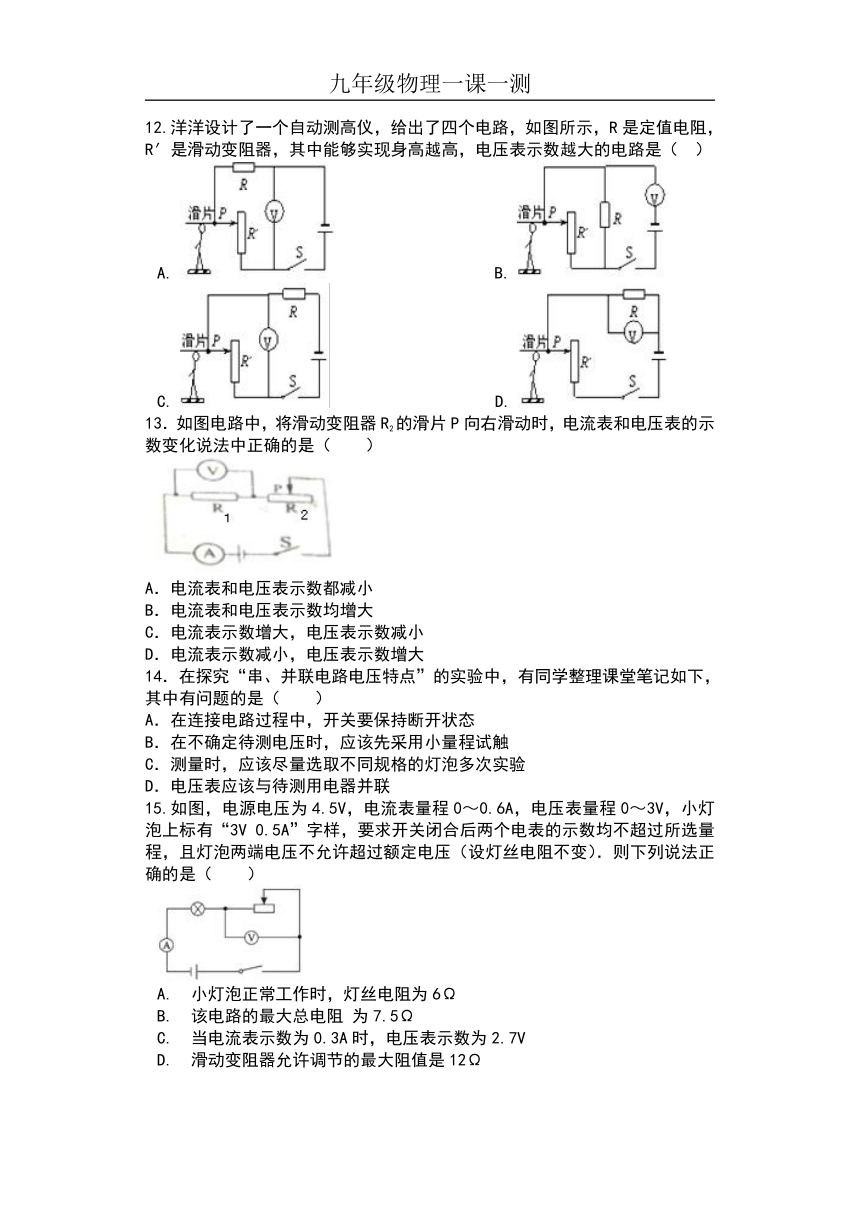

12.洋洋设计了一个自动测高仪，给出了四个电路，如图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是（?? ）
A.??????????????????????????????????????????B.?
C.????????????????????????????????????????????D.?
13．如图电路中，将滑动变阻器R2的滑片P向右滑动时，电流表和电压表的示数变化说法中正确的是（　　）

A．电流表和电压表示数都减小
B．电流表和电压表示数均增大
C．电流表示数增大，电压表示数减小
D．电流表示数减小，电压表示数增大
14．在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是（　　）
A．在连接电路过程中，开关要保持断开状态
B．在不确定待测电压时，应该先采用小量程试触
C．测量时，应该尽量选取不同规格的灯泡多次实验
D．电压表应该与待测用电器并联
15.如图，电源电压为4.5V，电流表量程0～0.6A，电压表量程0～3V，小灯泡上标有“3V 0.5A”字样，要求开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定电压（设灯丝电阻不变）．则下列说法正确的是（　　）

A.?小灯泡正常工作时，灯丝电阻为6Ω??
B.?该电路的最大总电阻 为7.5Ω
C.?当电流表示数为0.3A时，电压表示数为2.7V??????
D.?滑动变阻器允许调节的最大阻值是12Ω
16．铭牌上标有“6V 10Ω”的电铃，要串联一个　 　欧姆的电阻，才能使它在9伏特的电压下正常工作．
17．串联后的总电阻比其中任意一个导体的电阻都　 　 （选填“大”或“小”），因为几个导体串联起来相当于增大了导体的　 　。
18.如图所示，电源电压等于6V且保持不变，灯L1的电阻等于10Ω，灯L2的电阻等于20Ω。则闭合开关S，电压表示数为________?V，电流表示数为________?A；断开开关S，电压表示数为________?V。

19．两电阻的阻值分别为30Ω和90Ω，将它们串联后，其总电阻为　 　；将它们并联后，其总电阻为　 　．
20．科学家　 　通过实验发现了电流与电压的关系。将阻值为R1和R2的两个导体并联后，总电阻　 　R1（选填“大于”、“等于”或“小于”），若R1不变、R2变大，总阻值将　 　（选填“变大”“不变”或“变小”）。
21. 如图是某同学自制电子秤的原理图，电源电压为12V，R0是阻值为10Ω的定值电阻，压力表为0﹣15V的电压表，R是压敏电阻，其阻值与所受压力大小关系如表．该电路中的最小电流是?________A（忽略踏板，直杆ABO及压杆的重力）；若压杆对R的压力为200N，此时R的阻值为?________Ω．当踏板上的压力增大时，通过R的电流?________，压力表的示数?________（后两空填“减小”或“增大”）
压力F/N 0 50 100 150 … 450
电阻R/Ω 30 27 24 21 … 3


22．以下是明明同学对串联电路电压规律进行的探究实验．
猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
（1）按图所示的电路图连接电路；
（2）闭合开关，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，明明同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压．
【交流与评估】
UAB/V UBC/V UAC/V
2.4 1.4 3.75

（1）在拆接电路时，开关必须　 　．
（2）明明同学用上面的方法能否测出L2两端的电压？为什么？　 　．
（3）方法改进后，测出AB、BC、AC间的电压记录在下面表格中．分析明明同学的实验数据可以得出的结论是：串联电路总电压　 　各用电器两端的电压之和（填“等于”或“不等于”）．
（4）这个实验在设计方案上还存在的不足之处是：　 　．

23．如图所示是小明“探究串联电路中电压的关系”的实验电路图。
（1）实验步骤
a．按图所示接好电路。闭合开关前，滑片 P 应置于最　 　端； b．滑片 P 移到适当位置，用电压表测出定值电阻 R0 两端的电压 U1； c．保持滑片 P 不动，用电压表测出 L 两端的电压 U2；
d．保持滑片 P 不动，用电压表测出 A、B 两点之间的电压 U；
e．移动滑片 P 的位置，重复步骤 b、c、d 两次。
（2）讨论交流：
a．按图接好电路时，闭合开关 S，无论怎样移动滑片 P，灯泡都不亮，但此时电压表有读数，经 检查：除灯 L 和定值电阻 R0 外，其余元件都没问题，则电路存在的故障可能是　 　 （请将两种可能填写完整），为进一步确定故障，应将电压表接　 　（选填“L”或“R”）两端；
b．实验过程中，滑片 P 向左移动过程中，灯泡的亮度　 　（选填“变亮”、“变暗”或“不变”）。
c．小明通过实验得到结论：串联电路中各个电器两端的电压相等，总电压等于各个电器两端电压之和；另一小组的小芳通过实验得到结论：串联电路中各个电器两端的电压不相等，总电压等于各个电器两端电压之和。你认为　 　的结论更合理，理由是　 　。


24．小明同学对串联电路电压规律进行了探究
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
（1）按图所示的电路图连接电路．
（2）闭合开关，用电压表测出L1两端的电压，并将数据记录表
（3）仿照（2）分别测出BC和AC两端的电压，并将数据记录表
UAB/V UBC/V UAC/V
2.4 1.4 3.8

过分析表实验数据，小明得出结论：串联电路的总电压等于各用电器两端电压之和．小明的实验存在着一些错误，请你根据小明整个实验过程，指出小明实验中的错误是：
（1）　 　
（2）　 　．






答案
1． C
2． D。
3. B
4． C
5． B。
6. B
7． C
8． C。
9. C
10． A
11． D。
12. C
13． A
14． B。
15. A,C,D
16． 5
17． 大，长度。
18. 4；0.2；6
19． 120Ω；22.5Ω.
20． 欧姆；小于；变大
21. 0.3；18；增大；增大
22． （1）断开；（2）不能，电压表正负接线柱接反了；（3）等于；（4）只进行一次实验就得出结论，结论不具有普遍性．
23． （1）右；（2）a、灯泡L短路或R0断路；L；b、变亮；c、小芳；采用不同阻值的电阻进行实验，这样得出的结论才具有普遍性。
24． （1）表格中缺少自变量UAB+UBC这一栏目；（2）实验的次数少于3次．
