(共28张PPT)
第3节 电 阻
义务教育教科书 物理 九年级 下册
第十六章
电 压 电 阻
  导线多是用铜做的,特别重要的电器设备的导线还要用昂贵的银来做。铁也是导体,既多又便宜,想想看,为什么不用铁来做导线呢?
新课引入
演示1
  把长短、粗细相同的铜丝和镍铬合金丝分别接入电路,闭合开关,观察电路中小灯泡的亮度。
  接不同的导体,小灯泡的亮度发生了变化。
新课引入
  在上述实验中,接入电流表,观察电流表的示数变化,并继续观察小灯泡的亮度。





A
B







A
实验电路
实验现象
  把铜丝接入电路时,电流表的示数较大,小灯泡较明亮;
  把镍铬合金丝接入电路时,电流表的示数较小,小灯泡较暗。
演示2
新课引入

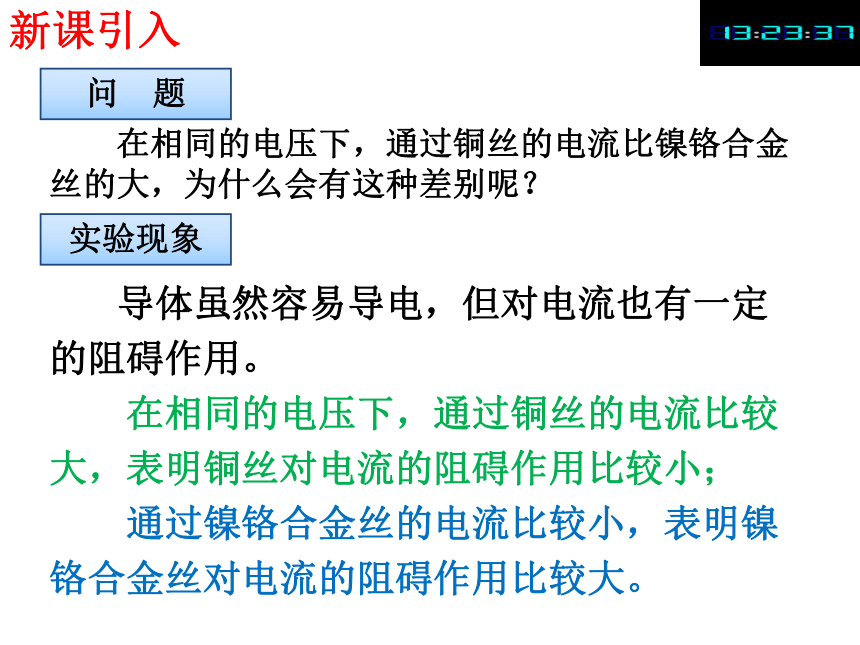

  导体虽然容易导电,但对电流也有一定的阻碍作用。
  在相同的电压下,通过铜丝的电流比较大,表明铜丝对电流的阻碍作用比较小;
  通过镍铬合金丝的电流比较小,表明镍铬合金丝对电流的阻碍作用比较大。
  在相同的电压下,通过铜丝的电流比镍铬合金丝的大,为什么会有这种差别呢?
实验现象
问 题
新课引入
1、在物理学中,用电阻来表示导体对电流阻碍作用的大小。
导体的电阻越大,说明导体对电流的阻碍作用就越大。
导体的电阻越小,说明导体对电流的阻碍作用就越小。
一、电阻
新课教学
2、导体的电阻通常用字母R表示。
3、电阻的单位:
主单位(国际单位制中的单位):欧姆,简称欧,符号Ω。
电阻的常用单位有:欧(Ω)、 千欧(kΩ)、兆欧(MΩ)
它们之间的换算关系是:
  1 kΩ = 1000 Ω= 103 Ω
  1 MΩ = 1000 kΩ=106 Ω
一、电阻
新课教学

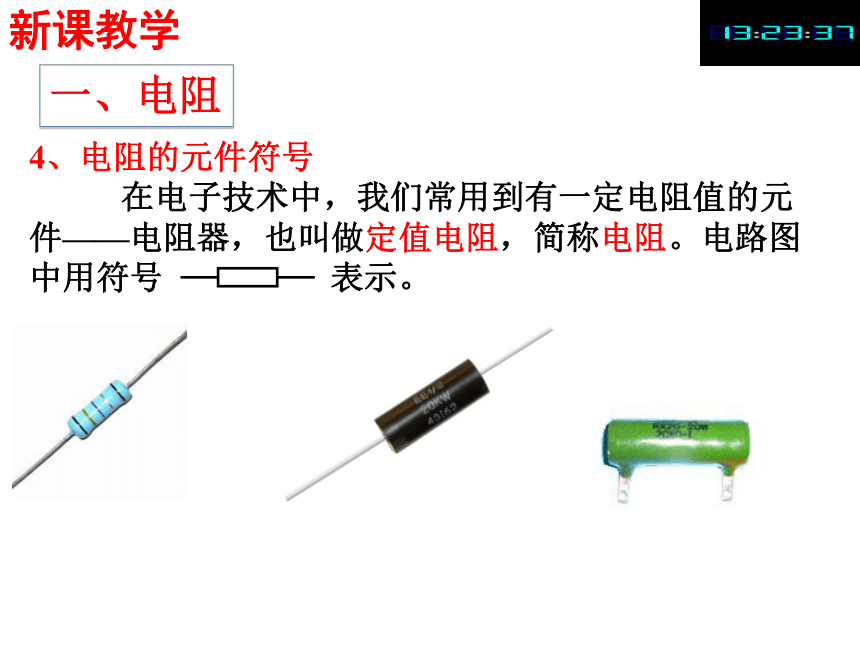

4、电阻的元件符号
  在电子技术中,我们常用到有一定电阻值的元件——电阻器,也叫做定值电阻,简称电阻。电路图中用符号 表示。

一、电阻
新课教学
一、电阻
5、常见的电阻
手电筒的小灯泡灯丝电阻约为:几欧到十几欧
日常用的电炉丝的电阻约为:几欧
1米长的铜导线电阻约百分之几欧,可以忽略不计
电流表相当于导线,电阻很小很小,可以不计
电压表的电阻很大,约为几千欧
一、电阻
6、导体和绝缘体的区别
导体对电流的阻碍作用小,即电阻小,容易导电
绝缘体对电流的阻碍作用大,即电阻大,不容易导电
绝缘体对电流的阻碍作用大,导体对电流的阻碍作用小。所以材料不同,对电流的阻碍作用不同。那么在材料一定的情况下,电阻的大小还和哪些因素有关?
二、影响电阻大小的因素
1、提出问题
猜一猜:电阻的大小与哪些因素有关?
电阻
长 度
材 料
横截面积
方法:

控制变量法




导体温度
二、影响电阻大小的因素
2、猜想与假设

A














A
B

实验方案
二、影响电阻大小的因素
实验1:探究导体电阻与导体长度的关系
二、影响电阻大小的因素
3、进行实验
材料 长度
(m) 横截面积(mm2) 电流
(A) 对电流的阻碍作用 电阻
镍铬合金 0.5 S
镍铬合金 1 S
  导体的电阻与导体的长度有关。
  材料、横截面积相同,导体越长,电阻越大。
  实验1的结论:
实验1:探究导体电阻与导体长度的关系
二、影响电阻大小的因素
3、进行实验
实验2:探究导体电阻与导体横截面积的关系
二、影响电阻大小的因素
3、进行实验
材料 长度
(m) 横截面积
(mm2) 电流
(A) 对电流的阻碍作用 电阻
镍铬合金 1 S
镍铬合金 1 2S
  导体的电阻与导体的横截面积有关;
  材料、长度相同,导体的横截面积越大,电阻越小。
  实验2的结论:
实验2:探究导体电阻与导体横截面积的关系
二、影响电阻大小的因素
3、进行实验
导体 灯的亮度 电流表示数 电阻大小
甲(锰铜) 亮 大 小
乙(镍铬) 暗 小 大
实验3结果表明:
长度、横截面积相同的导体,电阻大小与材料有关。

实验3:探究导体电阻与导体材料的关系
二、影响电阻大小的因素
3、进行实验





灯丝







A













加热
实验4表明:
导体电阻大小还跟导体温度有关。
实验4:探究导体电阻与导体温度的关系
二、影响电阻大小的因素
3、进行实验
对大多数导体来说,温度越高,电阻越大。但也有少数导体,电阻随温度的升高而减小。
实验4:探究导体电阻与导体温度的关系
二、影响电阻大小的因素
3、进行实验
导体的电阻跟导体的长度有关。在材料、横截面积相同的情况下,长度越长,电阻越大。
导体的电阻跟导体的横截面积有关。在材料、长度相同的情况下,横截面积越大,电阻越小。
导体的电阻跟材料有关。在长度、横截面积相同的情况下,不同材料的导体电阻不同。
导体的电阻跟导体的温度有关。对大多数导体来说,温度越高,电阻越大。但也有少数导体,电阻随温度的升高而减小。
二、影响电阻大小的因素
4、实验结论
  在其他条件相同的情况下,电阻较小的材料导电性能较强;反之,电阻较大,导电性能较弱。右图展示的是不同材料在导电性能上的排序,从上至下,材料的导电性能依次减弱。
导体的电阻是导体本身的一种性质,与电流、电压无关。它的大小取决于导体的材料、长度、横截面积,还受温度的影响。
二、影响电阻大小的因素
4、实验结论
1、一个导体接在3伏的电源上,电阻大小为10欧,若从电路中取下这个导体,导体的电阻值为_______欧。
解析:
  电阻大小为10欧,是这个导体本身的属性,与导体是否连在电路中,两端是否有电压,其中是否有电流都无关。

10
2、 0.2MΩ=_______Ω=______KΩ
2×105
200
3、两条粗细相同,电阻相等的铜导线和镍铬合金线的长度是( )
A.铜导线长些 B.镍铬合金长些
C.一样长 D.无法确定
A
4、关于导体的电阻,下列说法中正确的是( ) A.导体电阻越大,表示导体对电流的阻碍作用越小
B.导体电阻越大,表示导体对电流的阻碍作用越大
C.导体电阻与电流有关,电流越大导体的电阻越小
D.导体电阻与电流有关,电流越小导体的电阻越大
5、下列说法中正确的是( )
A.导体越长,其电阻越小
B.导体越粗,其电阻越大
C.导体越细,其电阻越大
D.在导体的材料、粗细相同时,导体越长其电阻越大
B
D
6、有材料相同的a、b、c三根电阻线,它们的电阻分别是Ra=10Ω、Rb=15Ω、Rc=20Ω
如果它们的长度相同,则最粗的是______线
如果它们的粗细相同,则最长的是______线
7、将一根阻值为12Ω的电阻线接入电路中,当开关S闭合时,通过其电流为0.5A,其电阻为___Ω,当开关S断开时,通过其电流为____A,其电阻值是_____Ω。若将这根电阻线均匀地拉长,其电阻值______(变大、不变、变小)
Ra
Rc
12
0
12
变大
8、一段由若干股组成的铜芯线,当抽去它其中的几股后,这段铜芯线的电阻将( )
A、变大 B、变小
C、不变 D、无法确定
9、关于电阻以下说法正确的是( )
A、长的导线比短的导线电阻大
B、粗的导线比细的导线电阻小
C、铜导线比铁导线电阻小
D、以上讲法均不准确
A
D
