3.2 地球仪和地图 (课件 37张ppt)

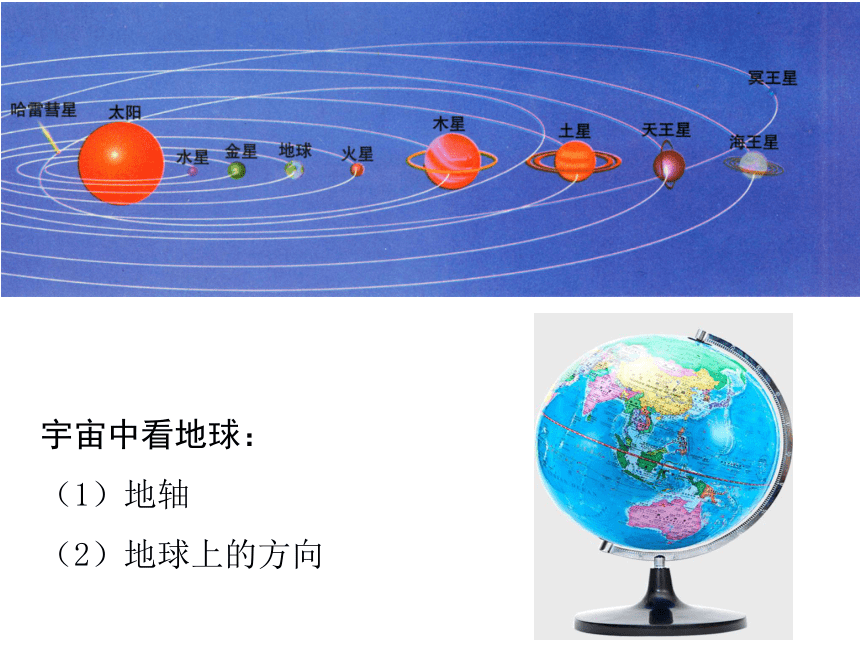

课件37张PPT。地球仪和地图宇宙中看地球：
（1）地轴

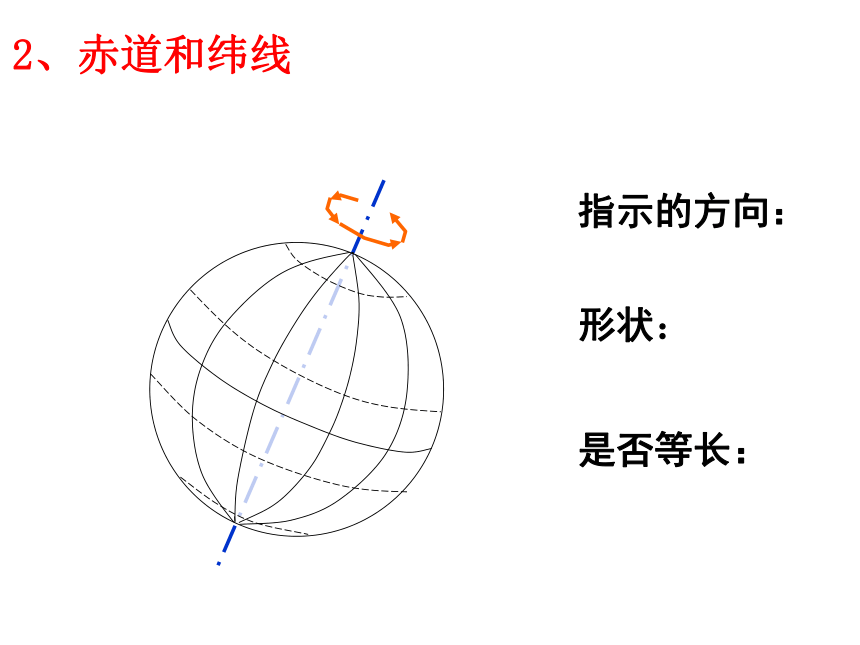

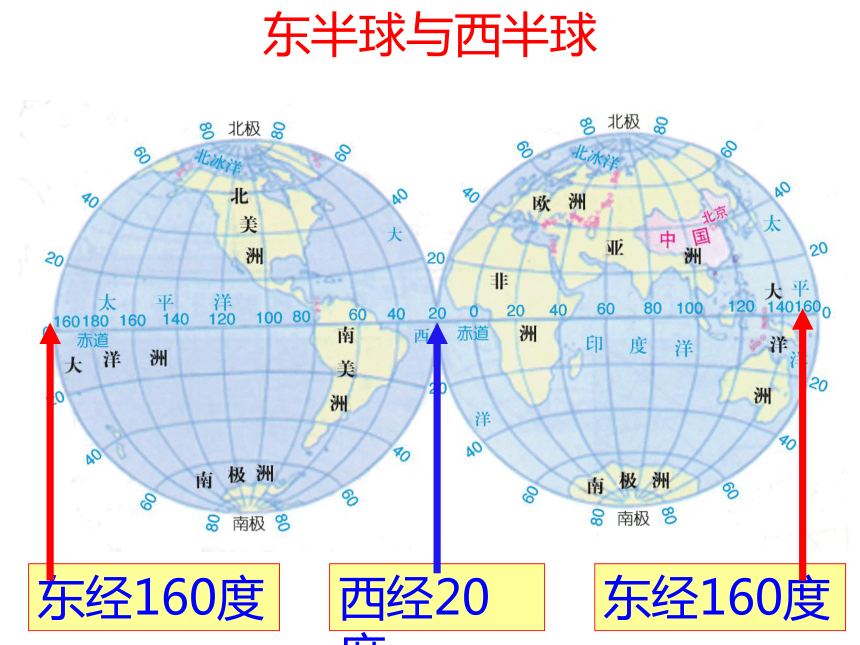

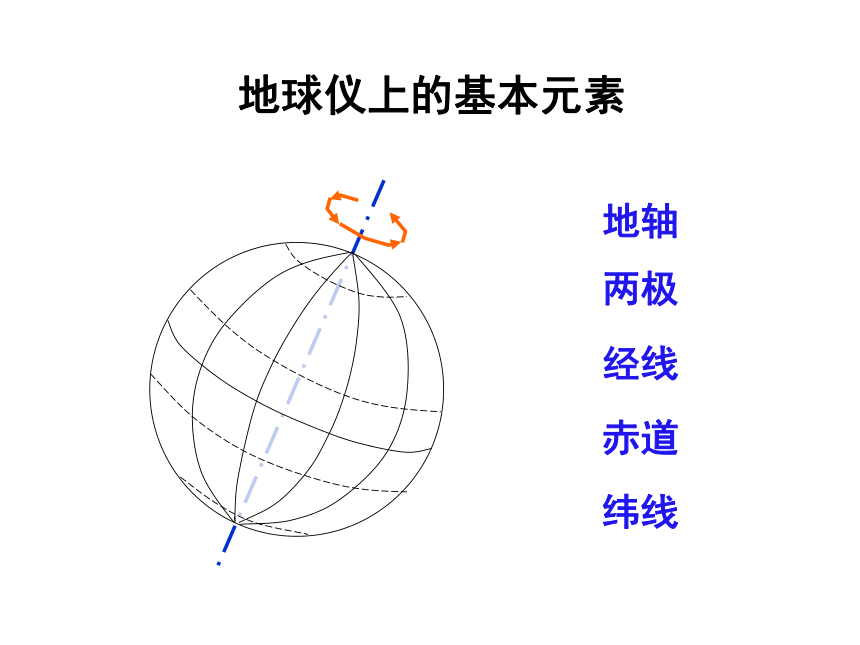

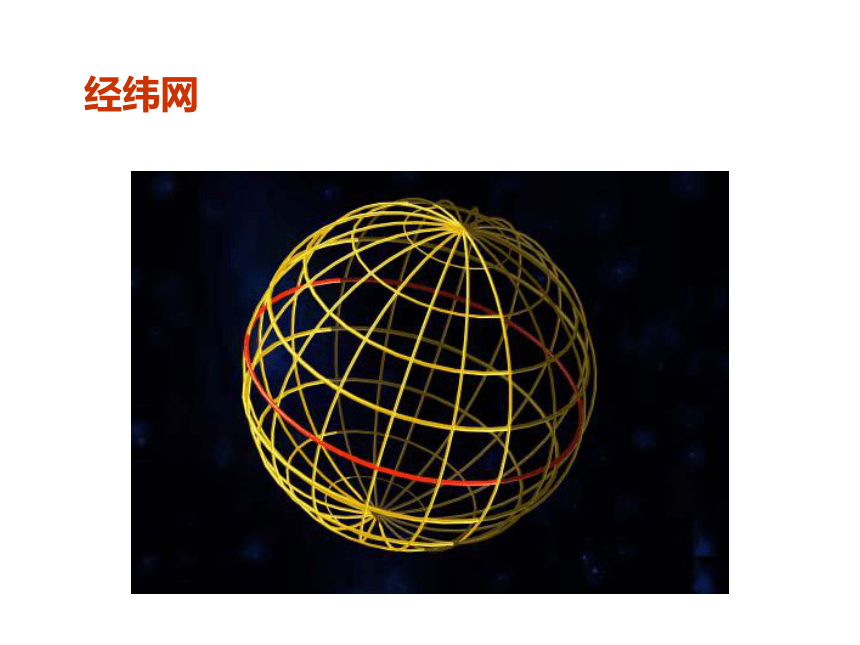

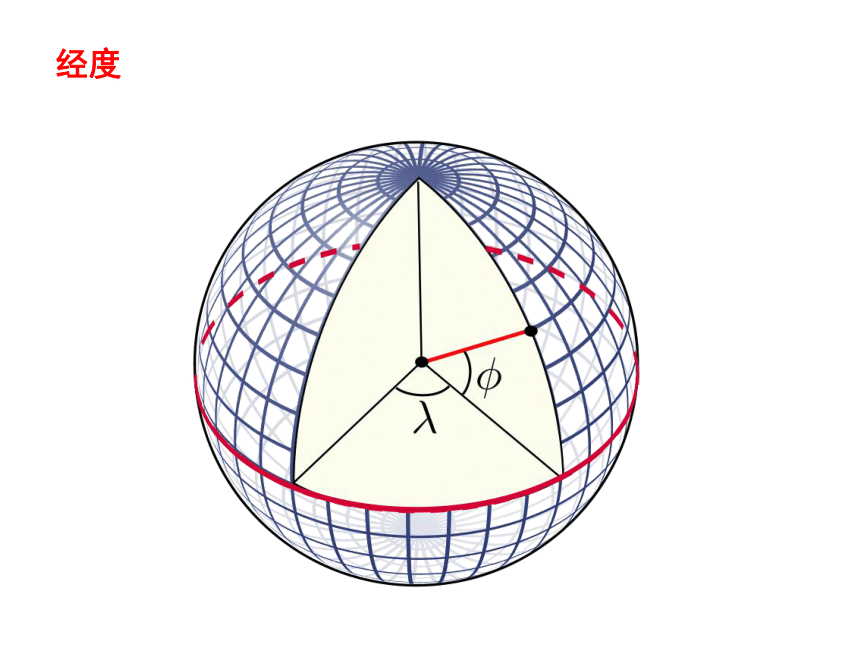

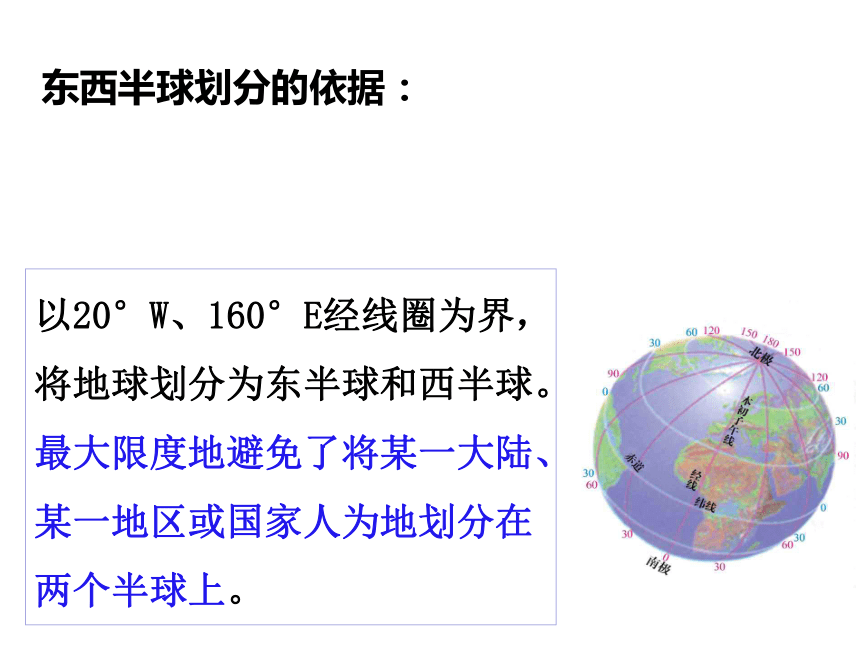

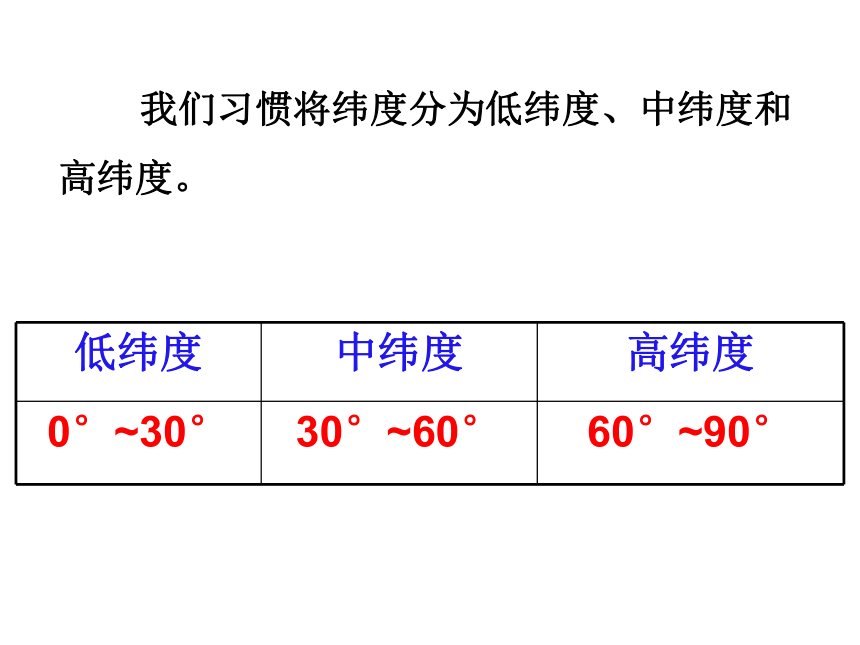

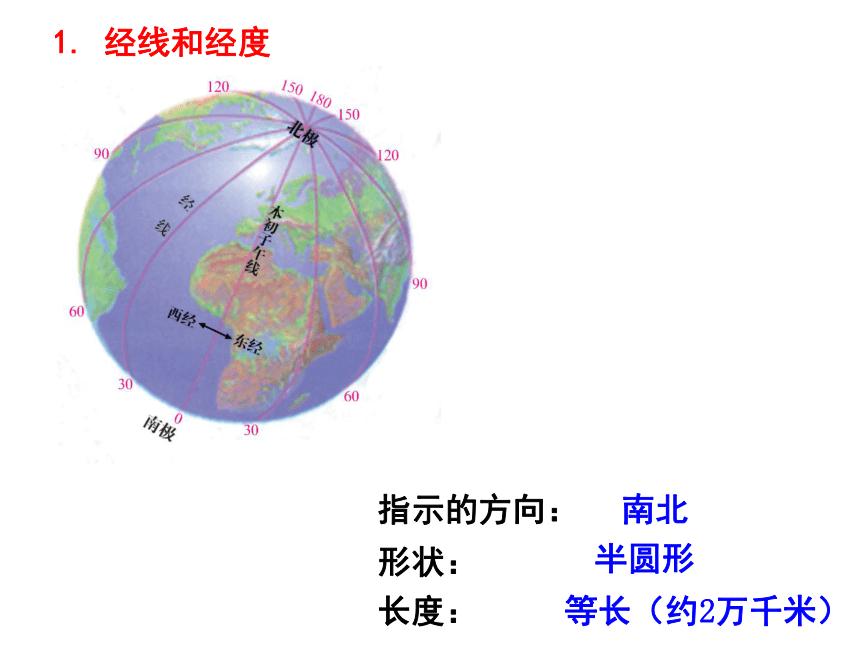

（2）地球上的方向地球仪上的基本元素地轴两极经线赤道纬线1. 经线和经度指示的方向：形状：南北半圆形等长（约2万千米）长度：经度2、赤道和纬线指示的方向：形状：是否等长：纬度 我们习惯将纬度分为低纬度、中纬度和高纬度。经纬网东半球与西半球西经20度东经160度东经160度以20°W、160°E经线圈为界，将地球划分为东半球和西半球。最大限度地避免了将某一大陆、某一地区或国家人为地划分在两个半球上。 东西半球划分的依据：请思考西经15。是在东半球还是西半球呢？那么东经170。呢？经度与纬度的划分及判断自南往北，纬度数升高的为北纬
自西往东，经度数升高的为东经AB1. 判断图中表示的是南纬还是北纬？东经还是西经？写出A、B两点的经纬度。
2. A、B在东半球还是西半球，南半球还是北半球？
3. A在B的什么方位圆半圆赤道最长相等东西方向南北方向180°360°赤道本初子午线从赤道向两极递增向西向东各180°赤道20°W
160 ° E在经纬网图上辨别方向：(分辨半球）
10 0 30
●P 20 ●P 10 ●P 20
30 20 10
40 30 20 20 10 0 20 30 40
A B C
二、地图常见的地图类型
1厘米代表实地距离50千米北1:5000地图的三要素 1）比例尺 2） 方向3） 图例比例尺概念：表示实地距离在地图上的缩小程度。比例尺=比例尺数字式100001：10000线段式：0 5000 10000km 文字式：一般图上为1厘米表示实地距离……图上距离实地距离1比例尺计算：实地距离=图上距离
比例尺（即：用图上距离 比例尺中的分母。）比例尺类别（根据大小）：
大比例尺：≥十万分之一：表示的范围小，描述的内容比较详细。
小比例尺：≤百万分之一：表示的范围大，描述的内容比较粗略。练习：下列三种比例尺中，最大的是：
练一练 看书本中的中国政区图和浙江旅游图完成下表：大小大小简单详细小 结：在同样的图幅上：
比例尺越大，地图上所表示的实际范围越小，但表示的内容越详细。
比例尺越小，则表示的范围越大，内容越简单。地图上的方向(常用的三种定向方法）
1.一般定向法：面对地图,上北下南，左西
右东
2.指向标定向法：用箭头标出正北方；
3.经纬网定向法:（最精确的定向方法）经
线指示南北方向，纬线指
示东西方向。方向看图——某村平面图，公路的方向是怎样变化的？某村平面图图例和注记
1.图例是地图上表示地形和地物类别的符号,查看地图和绘制地图都需要图例。
2.在地图上用来说明山脉、河流、国家、城市等名称的文字和山高水深的数字都叫注记。图例和注记卫星遥拍的地球表面：小 结地图定义作用种类三要素比例尺图例方向线段式数字式文字式经纬网定向法方向标定向法一般定向法4、中国大约跨越____（经度）60o00150150300300450450?00300150300150450ABA: 300N、 150WB: 150S、300ECC: 300N 、300E450请标出下列各点的位置小明想绘制学校的平面图，在绘制之前必须确定比例尺的大小、下列四组比例尺较为合适的是（ ）A、1：500 B、1：5000
C、1：50000 D、1：5000006、如图所示，点P的经纬坐标是（ ）
