2.2 光的折射 同步训练（AB卷，含答案）

2.2 光的折射
2.2 光的折射

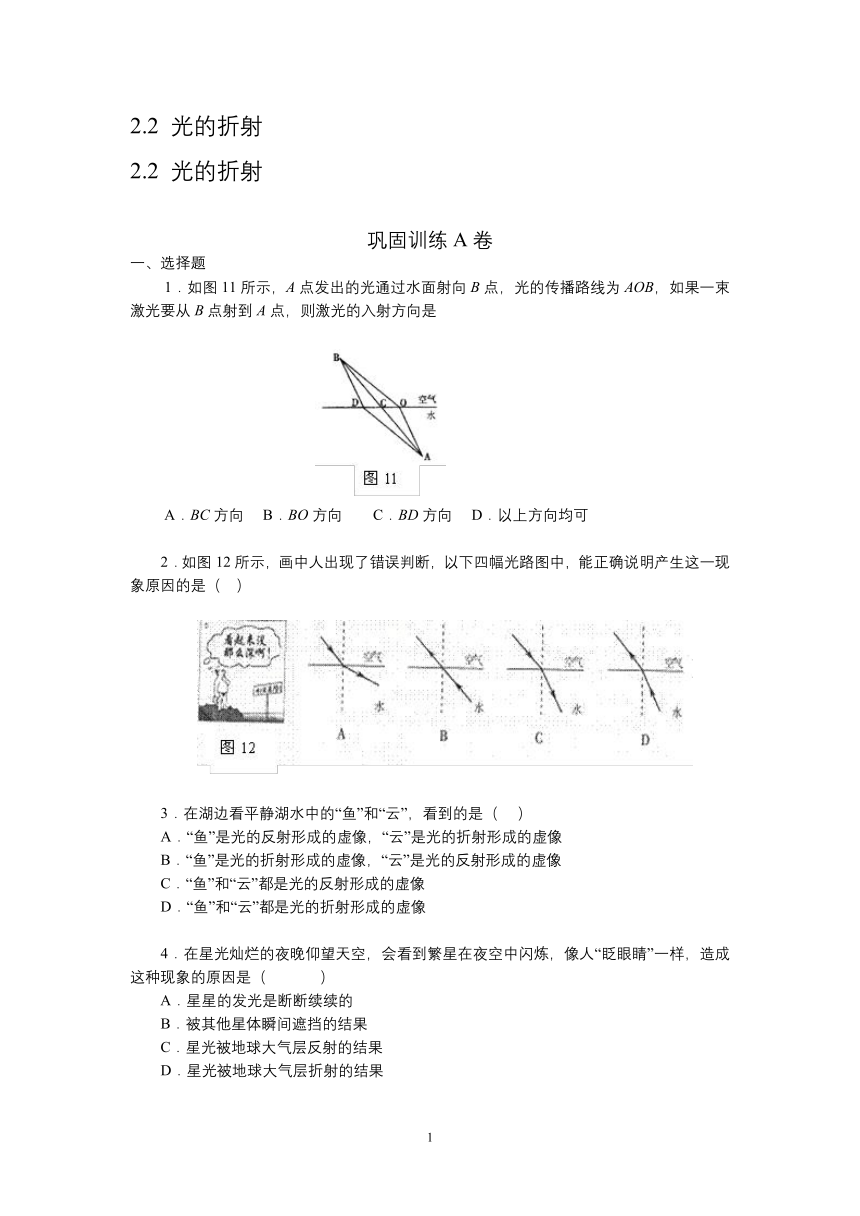

巩固训练A卷
一、选择题
?1．如图11所示，A点发出的光通过水面射向B点，光的传播路线为AOB，如果一束激光要从B点射到A点，则激光的入射方向是
?
?A．BC方向??? B．BO方向?????? C．BD方向??? D．以上方向均可
?
2．如图12所示，画中人出现了错误判断，以下四幅光路图中，能正确说明产生这一现象原因的是（????）
?
3．在湖边看平静湖水中的“鱼”和“云”，看到的是（ ???）
A．“鱼”是光的反射形成的虚像，“云”是光的折射形成的虚像
B．“鱼”是光的折射形成的虚像，“云”是光的反射形成的虚像
C．“鱼”和“云”都是光的反射形成的虚像
D．“鱼”和“云”都是光的折射形成的虚像
4．在星光灿烂的夜晚仰望天空，会看到繁星在夜空中闪炼，像人“眨眼睛”一样，造成这种现象的原因是（ ）
A．星星的发光是断断续续的
B．被其他星体瞬间遮挡的结果
C．星光被地球大气层反射的结果
D．星光被地球大气层折射的结果
5．在海上或沙漠上，有时会看到高楼大厦，热闹市场，实际大海、沙漠上并没有这些楼市，这种现象叫“海市蜃楼”，出现“海市蜃楼”的原因是（? ??）
A．光在海面上反射的缘故
B．光在云层上反射的缘故
C．光沿直线传播的缘故
D．光在不均匀的大气层中折射的缘故
6．如图13所示，一束光线斜射入容器中，并在容器底部形成一光斑，这时往容器中逐渐加水，则光斑的位置( ???)
?
A．慢慢向右移动????
B．慢慢向左移动
C．慢慢向水面移动??
D仍在原来位置不动
二、填空题
1．古诗中有“大漠孤烟直，长河落日圆”的壮美诗句，诗人观察到的落日并不是太阳的实际位置，而是光线经过不均匀大气时发生了______而成的像，如图2所示 ，太阳实际在图中______位置(选填“甲”或“乙”)
2．图3中a、b、c是从空气射向水中的三条光线。OA是其中一条的折射光线．则_______是OA的入射光线。
?
3．一束光从空气中斜射入水中，入射角是30°，在分界面处发生反射和折射，反射光线与折射光线的夹角a???????120°（选填“＞”“＜”或“=”）
4．如图4所示，B’是人眼在A处透过水面看见的河底一白色鹅卵石的虚像，这虚像是由光的????????形成的。若在A处用激光手电对准虚像B’照射，则手电发出的光?????????(选填“能”或“不能”)照射到河底的白色鹅卵石上。
?
5．如图5，不透明容器底部A处有一光源，没倒水时在侧壁B处形成一个亮的光斑。当向容器中加水至EF处时，亮斑在B点的＿＿＿＿(选填上方、下方、原处)，当水面到达CD时，亮斑在B点的______(选填上方、下方、原处)。
6、一束阳光照射到平静的水面发生了反射，反射光线与入射光线的夹角是130°，则反射角是 度。
三、作图题
1. 在一个干枯的井底正中央P点趴着一只青蛙，它能看到的视野范围如图9（a）所示，天降大雨时井全部灌满水，若青蛙仍在P点，它的视野将发生变化，请你在图9(b)中利用光路图确定青蛙视野变化的大致范围，并用阴影线表示出来。
2．图16中，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和大致的折射光线方向。
?
四、实验题
1．小汉同学在研究光的折射现象时，发现折射角会随着入射角的增大而增大，但增加的角度并不相等。谁的增加量更大呢？小汉想通过实验对这一问题进行研究，实验步骤如下：
?
①将半圆形玻璃砖放在标有角度的圆盘上，使二者的圆心重合；
②如图18，将一束激光从A射向圆心O，激光在O处发生折射；
③读出入射角和折射角的大小，并记录在下面的表格中；
④逐渐增大入射角，重复②③步骤数次；
实验次数
1
2
3
4
入射角
0°
30°
45°
60°
折射角
0°
17°
24°
30°
⑤对记录到的数据进行处理，并比较入射角增加量与折射角增加量的大小，得出结论．
（1）图中光线的入射角大小为_______，折射角大小为_______。
（2）分析表格中的数据，入射角增加量与折射角增加量的大小，谁的更大呢？????????
（3）分析表格中的数据，你一定还会有所发现，请写出两点。
???????????????????????????????????????????????????? ???；
????????????????????????????????????????????????????????????。

巩固训练B卷
一、选择题
1．在研究平面镜成像特点的实验中在竖起的玻璃板前后各放一支蜡烛，对着玻璃板既可看到前面蜡烛在玻璃板后所成的像．同时又可看到放在玻璃板后的“蜡烛”．下列说法中正确的是（ ）
A．两者都是光的反射形成的像
B．两者都是光的折射形成的像
C．前者是光的折射形成的像，后者是光的反射形成的像
D．前者是光的反射形成的像，后者是光的折射形成的像
D
2．激光是今后战争中的有效武器，有关它的使用，下面说法中不正确的是( ???)
A．在地面上用激光炮攻击飞行的飞机时，应瞄准目标正前方
B．海中的潜艇用激光炮，攻击空中的飞机时，应瞄准目标的上方
C．地面上的激光炮，瞄准空中的飞机就能击中目标
D．空中飞机在攻击海中隐藏的潜艇时，激光炮应瞄准所看到的目标?
A
3．如图14所示，正在向左行驶的小车上有一杯水，一束方向不变的光线从右方斜射向水面，在小车缓慢刹车的过程中，杯中水面略有倾斜，则此时反射角、折射角将(??? )
?
A．增大????? B．减小?? C．不变????? D??都有可能
B
4．如图15所示，水中点光源S发出的光线照在S′上，图中三条光线路径可能正确的是(??? )
?
A．SO1S′
B．SO2S′
C．SO3S′
D．以上三条都不正确
D
※5.（26初）人们在观看“日出”或“日落”现象时，考虑到大气对传播的影响，太阳的真实位置S与人们看到的太阳的位置Q相比( )
A.“日出”时S在Q的下方，“日落”时S在Q的上方
B. “日出”时S在Q的上方，“日落”时S在Q的下方
C. “日出”或“日落”时S均在Q的上方
D. “日出”或“日落”时S均在Q的下方
D
※6.（25复）潜泳的人，从水下向上看，会看到一彩色镶边、内有图像的圆面，那么 ( )
A．圆面内只能呈现水面上的部分景物
B．彩色镶边是由于水面四周各种物体的颜色所引起的
C．彩色镶边是由于不同颜色的光折射程度略有不同所致
D．圆面中图像呈现的是水面外的景物，且看到景物的高度比实际景物要低
C
※7.（23初） 细心的小明注意到这样一个现象：如果打开窗户，直接看远处的高架电线，电线呈规则的下弯弧形；而如果隔着窗玻璃看，电线虽然整体上也呈弧形，但电线上的不同部位有明显的不规则弯曲，当轻微摆动头部让视线移动时，电线上的不规则弯曲情景也在移动。产生这种现象的主要原因是（ ）
(A)玻璃上不同部位对光的吸收程度不同 (B)玻璃上不同部位的透光程度不同
(C)玻璃上不同部位的厚度不同 (D)玻璃上不同部位对光的反射不同
C
二、填空题
1．如图6所示．光线从一种介质射人另一种介质，MN是两种介质的分界面，其中一种介质是空气则入射角为____________，MN的___________侧是空气（选填“左”或“右”）
?
?40°??右
2．小汉通过实验研究光从水中射人空气中的现象，图7是他根据实验现象画的光路图。改变入射角的大小，他发现空气中的折射光线与法线的夹角随入射角的增大而增大．你猜想，当入射角增大到一定程度时，会出现的现象是?????????????????????????????????。
你猜想的依据是
??????????????????????????????????????。
猜想：折射光将沿分界面射出（或将不再有折射光）??
猜想的依据：光从水中射人空气中，折射角大于入射角，而且入射角增大，折射角也增大。当入射角增大到一定程度时，折射角将先达到90°。这时，入射角再增大，折射角将不会再增大。
三、作图题
1．如图，作出入射光线AO的折射光线的大致方向.
答案：
2．小汉到水族馆参观，透过玻璃看到水中的一条鱼在A点，而鱼的实际位置在B点，如图17所示。请画出小汉看到鱼的光路。
?
四、实验题
1．在研究光的折射时，小汉知道了光从空气斜射入水中时，折射角小于入射角；光从水斜射入空气中时，折射角大于入射角。小明想：光在其他透明介质的分界面发生折射时有什么规律呢？即什么条件下折射角小于入射角，什么条件下折射角大于入射角？
为了研究这个问题，他在老师的指导下做了如下实验：让一激光手电筒射出的光束从水斜射入玻璃，再从玻璃依次斜射入冰、空气中，其光路如图19所示。然后老师又告诉他光在一些透明介质中的传播速度，如下表。
?
????
试回答：
?
（1）针对小汉提出的问题，仔细观察图中的光路，对照表格中的数据进行分析，你能得出什么结论？
?
（2）根据你得出的结论，请在图20中画出光由玻璃斜射入酒精时，折射光线的大致位置。
（1）光从传播速度大的物质斜射入传播速度小的物质中时，折射角小于入射角；反之，光从传播速度小的物质斜射入传播速度大的物质中时，折射角大于入射角。
?
（2）如图3
?

巩固训练A卷
一、选择题
?1．如图11所示，A点发出的光通过水面射向B点，光的传播路线为AOB，如果一束激光要从B点射到A点，则激光的入射方向是
?
?A．BC方向??? B．BO方向?????? C．BD方向??? D．以上方向均可
?B
2．如图12所示，画中人出现了错误判断，以下四幅光路图中，能正确说明产生这一现象原因的是（????）
?
D
3．在湖边看平静湖水中的“鱼”和“云”，看到的是（ ???）
A．“鱼”是光的反射形成的虚像，“云”是光的折射形成的虚像
B．“鱼”是光的折射形成的虚像，“云”是光的反射形成的虚像
C．“鱼”和“云”都是光的反射形成的虚像
D．“鱼”和“云”都是光的折射形成的虚像
B
4．在星光灿烂的夜晚仰望天空，会看到繁星在夜空中闪炼，像人“眨眼睛”一样，造成这种现象的原因是（ ）
A．星星的发光是断断续续的
B．被其他星体瞬间遮挡的结果
C．星光被地球大气层反射的结果
D．星光被地球大气层折射的结果
D
5．在海上或沙漠上，有时会看到高楼大厦，热闹市场，实际大海、沙漠上并没有这些楼市，这种现象叫“海市蜃楼”，出现“海市蜃楼”的原因是（? ??）
A．光在海面上反射的缘故
B．光在云层上反射的缘故
C．光沿直线传播的缘故
D．光在不均匀的大气层中折射的缘故
D
6．如图13所示，一束光线斜射入容器中，并在容器底部形成一光斑，这时往容器中逐渐加水，则光斑的位置( ???)
?
A．慢慢向右移动????
B．慢慢向左移动
C．慢慢向水面移动??
D仍在原来位置不动
B
二、填空题
1．古诗中有“大漠孤烟直，长河落日圆”的壮美诗句，诗人观察到的落日并不是太阳的实际位置，而是光线经过不均匀大气时发生了______而成的像，如图2所示 ，太阳实际在图中______位置(选填“甲”或“乙”)
?折射??乙
2．图3中a、b、c是从空气射向水中的三条光线。OA是其中一条的折射光线．则_______是OA的入射光线。
?
C

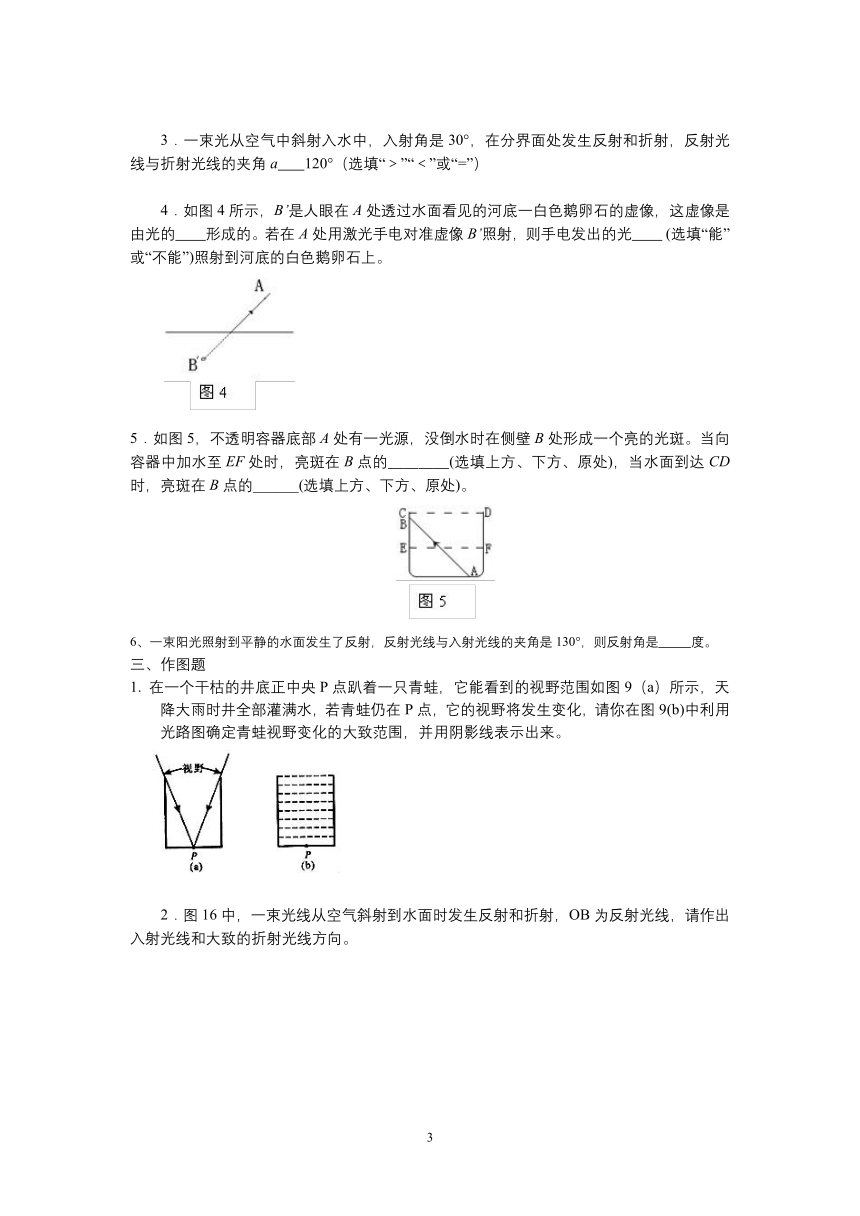

3．一束光从空气中斜射入水中，入射角是30°，在分界面处发生反射和折射，反射光线与折射光线的夹角a???????120°（选填“＞”“＜”或“=”）
＞
4．如图4所示，B’是人眼在A处透过水面看见的河底一白色鹅卵石的虚像，这虚像是由光的????????形成的。若在A处用激光手电对准虚像B’照射，则手电发出的光?????????(选填“能”或“不能”)照射到河底的白色鹅卵石上。
?
折射??能
5．如图5，不透明容器底部A处有一光源，没倒水时在侧壁B处形成一个亮的光斑。当向容器中加水至EF处时，亮斑在B点的＿＿＿＿(选填上方、下方、原处)，当水面到达CD时，亮斑在B点的______(选填上方、下方、原处)。
下方??原处
6、一束阳光照射到平静的水面发生了反射，反射光线与入射光线的夹角是130°，则反射角是 度。
650
三、作图题
1. 在一个干枯的井底正中央P点趴着一只青蛙，它能看到的视野范围如图9（a）所示，天降大雨时井全部灌满水，若青蛙仍在P点，它的视野将发生变化，请你在图9(b)中利用光路图确定青蛙视野变化的大致范围，并用阴影线表示出来。
答案：略
2．图16中，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和大致的折射光线方向。
?
答案：
四、实验题

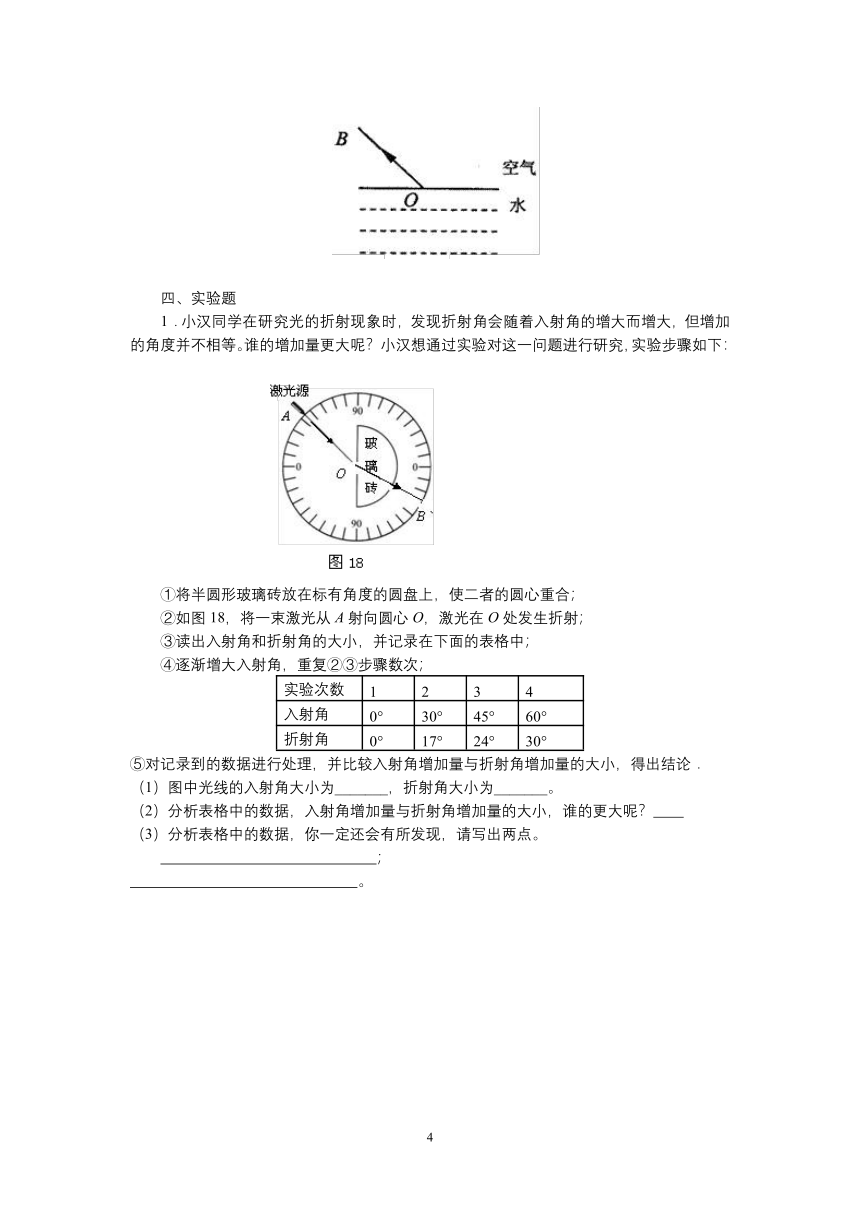

1．小汉同学在研究光的折射现象时，发现折射角会随着入射角的增大而增大，但增加的角度并不相等。谁的增加量更大呢？小汉想通过实验对这一问题进行研究，实验步骤如下：
?
①将半圆形玻璃砖放在标有角度的圆盘上，使二者的圆心重合；
②如图18，将一束激光从A射向圆心O，激光在O处发生折射；
③读出入射角和折射角的大小，并记录在下面的表格中；
④逐渐增大入射角，重复②③步骤数次；
实验次数
1
2
3
4
入射角
0°
30°
45°
60°
折射角
0°
17°
24°
30°
⑤对记录到的数据进行处理，并比较入射角增加量与折射角增加量的大小，得出结论．
（1）图中光线的入射角大小为_______，折射角大小为_______。
（2）分析表格中的数据，入射角增加量与折射角增加量的大小，谁的更大呢？????????
（3）分析表格中的数据，你一定还会有所发现，请写出两点。
???????????????????????????????????????????????????? ???；
????????????????????????????????????????????????????????????。
(1)45°? 24°
（2）入射角的增加量大于折射角的增加量
（3）光从空气垂直射向玻璃时，传播方向不变；光从空气斜射向玻璃时，折射角小于入射角。


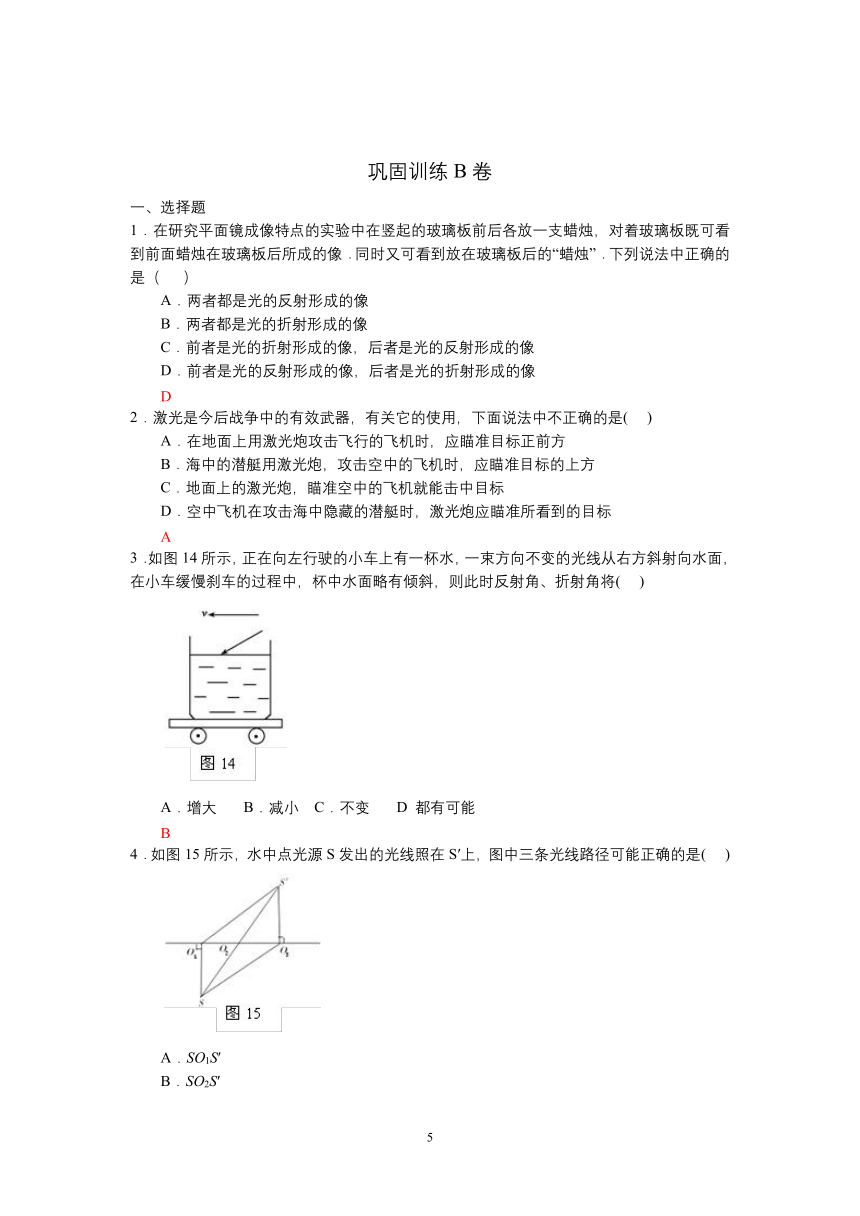

巩固训练B卷
一、选择题
1．在研究平面镜成像特点的实验中在竖起的玻璃板前后各放一支蜡烛，对着玻璃板既可看到前面蜡烛在玻璃板后所成的像．同时又可看到放在玻璃板后的“蜡烛”．下列说法中正确的是（ ）
A．两者都是光的反射形成的像
B．两者都是光的折射形成的像
C．前者是光的折射形成的像，后者是光的反射形成的像
D．前者是光的反射形成的像，后者是光的折射形成的像
D
2．激光是今后战争中的有效武器，有关它的使用，下面说法中不正确的是( ???)
A．在地面上用激光炮攻击飞行的飞机时，应瞄准目标正前方
B．海中的潜艇用激光炮，攻击空中的飞机时，应瞄准目标的上方
C．地面上的激光炮，瞄准空中的飞机就能击中目标
D．空中飞机在攻击海中隐藏的潜艇时，激光炮应瞄准所看到的目标?
A
3．如图14所示，正在向左行驶的小车上有一杯水，一束方向不变的光线从右方斜射向水面，在小车缓慢刹车的过程中，杯中水面略有倾斜，则此时反射角、折射角将(??? )
?
A．增大????? B．减小?? C．不变????? D??都有可能
B
4．如图15所示，水中点光源S发出的光线照在S′上，图中三条光线路径可能正确的是(??? )
?
A．SO1S′
B．SO2S′
C．SO3S′
D．以上三条都不正确
D
※5.（26初）人们在观看“日出”或“日落”现象时，考虑到大气对传播的影响，太阳的真实位置S与人们看到的太阳的位置Q相比( )
A.“日出”时S在Q的下方，“日落”时S在Q的上方
B. “日出”时S在Q的上方，“日落”时S在Q的下方
C. “日出”或“日落”时S均在Q的上方
D. “日出”或“日落”时S均在Q的下方
D
※6.（25复）潜泳的人，从水下向上看，会看到一彩色镶边、内有图像的圆面，那么 ( )
A．圆面内只能呈现水面上的部分景物
B．彩色镶边是由于水面四周各种物体的颜色所引起的
C．彩色镶边是由于不同颜色的光折射程度略有不同所致
D．圆面中图像呈现的是水面外的景物，且看到景物的高度比实际景物要低
C
※7.（23初） 细心的小明注意到这样一个现象：如果打开窗户，直接看远处的高架电线，电线呈规则的下弯弧形；而如果隔着窗玻璃看，电线虽然整体上也呈弧形，但电线上的不同部位有明显的不规则弯曲，当轻微摆动头部让视线移动时，电线上的不规则弯曲情景也在移动。产生这种现象的主要原因是（ ）
(A)玻璃上不同部位对光的吸收程度不同 (B)玻璃上不同部位的透光程度不同
(C)玻璃上不同部位的厚度不同 (D)玻璃上不同部位对光的反射不同
C
二、填空题
1．如图6所示．光线从一种介质射人另一种介质，MN是两种介质的分界面，其中一种介质是空气则入射角为____________，MN的___________侧是空气（选填“左”或“右”）
?
?40°??右
2．小汉通过实验研究光从水中射人空气中的现象，图7是他根据实验现象画的光路图。改变入射角的大小，他发现空气中的折射光线与法线的夹角随入射角的增大而增大．你猜想，当入射角增大到一定程度时，会出现的现象是?????????????????????????????????。
你猜想的依据是
??????????????????????????????????????。
猜想：折射光将沿分界面射出（或将不再有折射光）??
猜想的依据：光从水中射人空气中，折射角大于入射角，而且入射角增大，折射角也增大。当入射角增大到一定程度时，折射角将先达到90°。这时，入射角再增大，折射角将不会再增大。
三、作图题
1．如图，作出入射光线AO的折射光线的大致方向.
答案：
2．小汉到水族馆参观，透过玻璃看到水中的一条鱼在A点，而鱼的实际位置在B点，如图17所示。请画出小汉看到鱼的光路。
?
四、实验题
1．在研究光的折射时，小汉知道了光从空气斜射入水中时，折射角小于入射角；光从水斜射入空气中时，折射角大于入射角。小明想：光在其他透明介质的分界面发生折射时有什么规律呢？即什么条件下折射角小于入射角，什么条件下折射角大于入射角？
为了研究这个问题，他在老师的指导下做了如下实验：让一激光手电筒射出的光束从水斜射入玻璃，再从玻璃依次斜射入冰、空气中，其光路如图19所示。然后老师又告诉他光在一些透明介质中的传播速度，如下表。
?
????
试回答：
?
（1）针对小汉提出的问题，仔细观察图中的光路，对照表格中的数据进行分析，你能得出什么结论？
?
（2）根据你得出的结论，请在图20中画出光由玻璃斜射入酒精时，折射光线的大致位置。
（1）光从传播速度大的物质斜射入传播速度小的物质中时，折射角小于入射角；反之，光从传播速度小的物质斜射入传播速度大的物质中时，折射角大于入射角。
?
（2）如图3
?
