2.3 透镜成像 同步训练（AB卷，含答案）

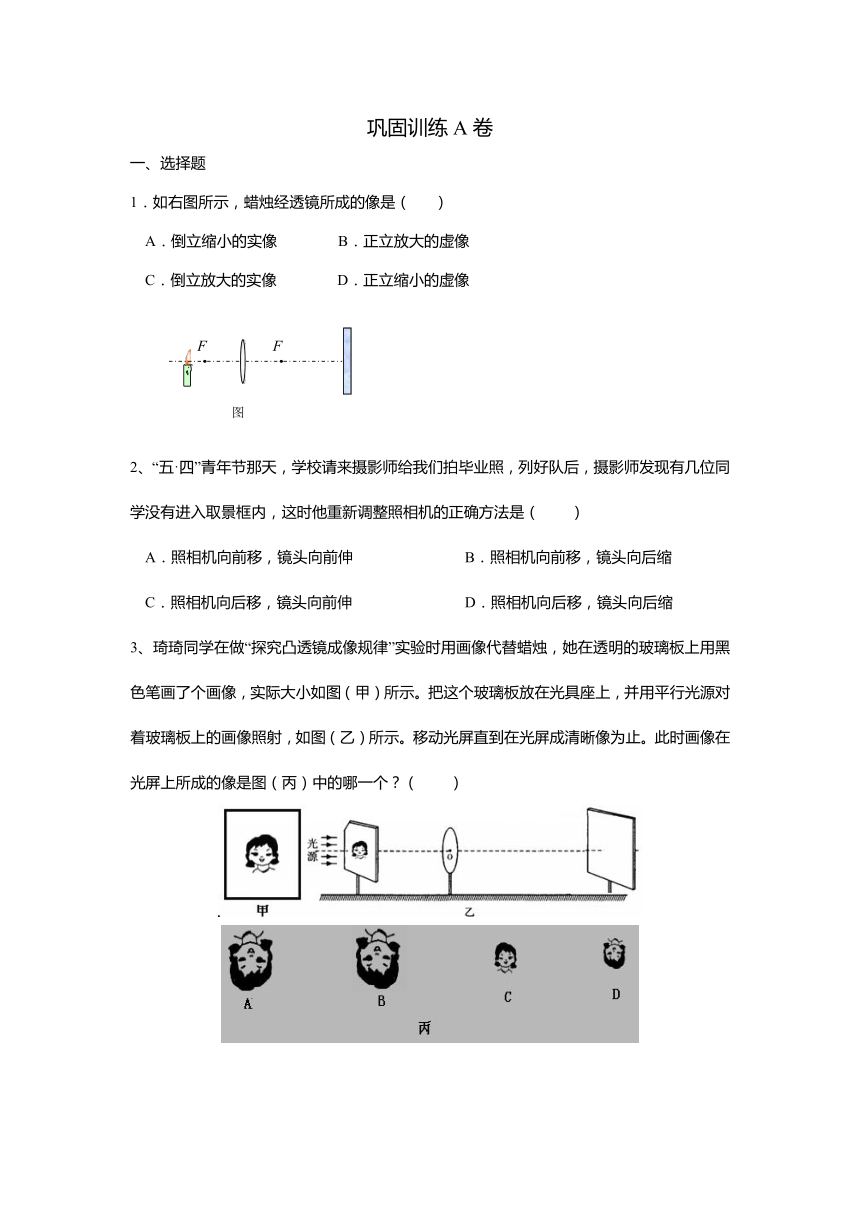

巩固训练A卷
一、选择题
1．如右图所示，蜡烛经透镜所成的像是（ ）
A．倒立缩小的实像 B．正立放大的虚像
C．倒立放大的实像 D．正立缩小的虚像
2、“五·四”青年节那天，学校请来摄影师给我们拍毕业照，列好队后，摄影师发现有几位同学没有进入取景框内，这时他重新调整照相机的正确方法是（ ）
A．照相机向前移，镜头向前伸 B．照相机向前移，镜头向后缩
C．照相机向后移，镜头向前伸 D．照相机向后移，镜头向后缩
3、琦琦同学在做“探究凸透镜成像规律”实验时用画像代替蜡烛，她在透明的玻璃板上用黑色笔画了个画像，实际大小如图（甲）所示。把这个玻璃板放在光具座上，并用平行光源对着玻璃板上的画像照射，如图（乙）所示。移动光屏直到在光屏成清晰像为止。此时画像在光屏上所成的像是图（丙）中的哪一个？（ ）

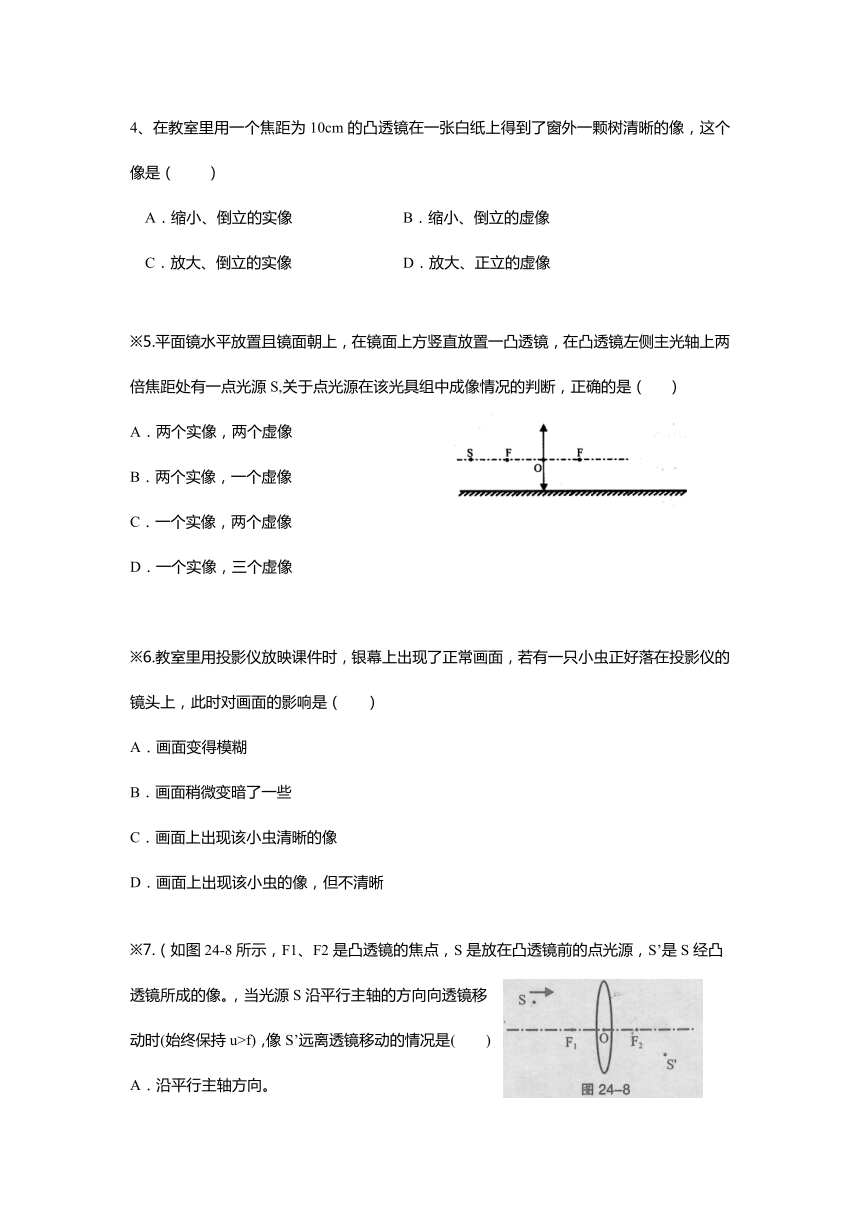

4、在教室里用一个焦距为10cm的凸透镜在一张白纸上得到了窗外一颗树清晰的像，这个像是（ ）
A．缩小、倒立的实像 B．缩小、倒立的虚像
C．放大、倒立的实像 D．放大、正立的虚像
※5.平面镜水平放置且镜面朝上，在镜面上方竖直放置一凸透镜，在凸透镜左侧主光轴上两倍焦距处有一点光源S,关于点光源在该光具组中成像情况的判断，正确的是（ ）
A．两个实像，两个虚像
B．两个实像，一个虚像
C．一个实像，两个虚像
D．一个实像，三个虚像
※6.教室里用投影仪放映课件时，银幕上出现了正常画面，若有一只小虫正好落在投影仪的镜头上，此时对画面的影响是（ ）
A．画面变得模糊
B．画面稍微变暗了一些
C．画面上出现该小虫清晰的像
D．画面上出现该小虫的像，但不清晰
※7.（如图24-8所示，F1、F2是凸透镜的焦点，S是放在凸透镜前的点光源，S’是S经凸透镜所成的像。，当光源S沿平行主轴的方向向透镜移动时(始终保持u>f)，像S’远离透镜移动的情况是( )
A．沿平行主轴方向。
B．沿O与S’连线方向。
C．沿F2与S’连线方向。
D．沿F1与S’连线方向。

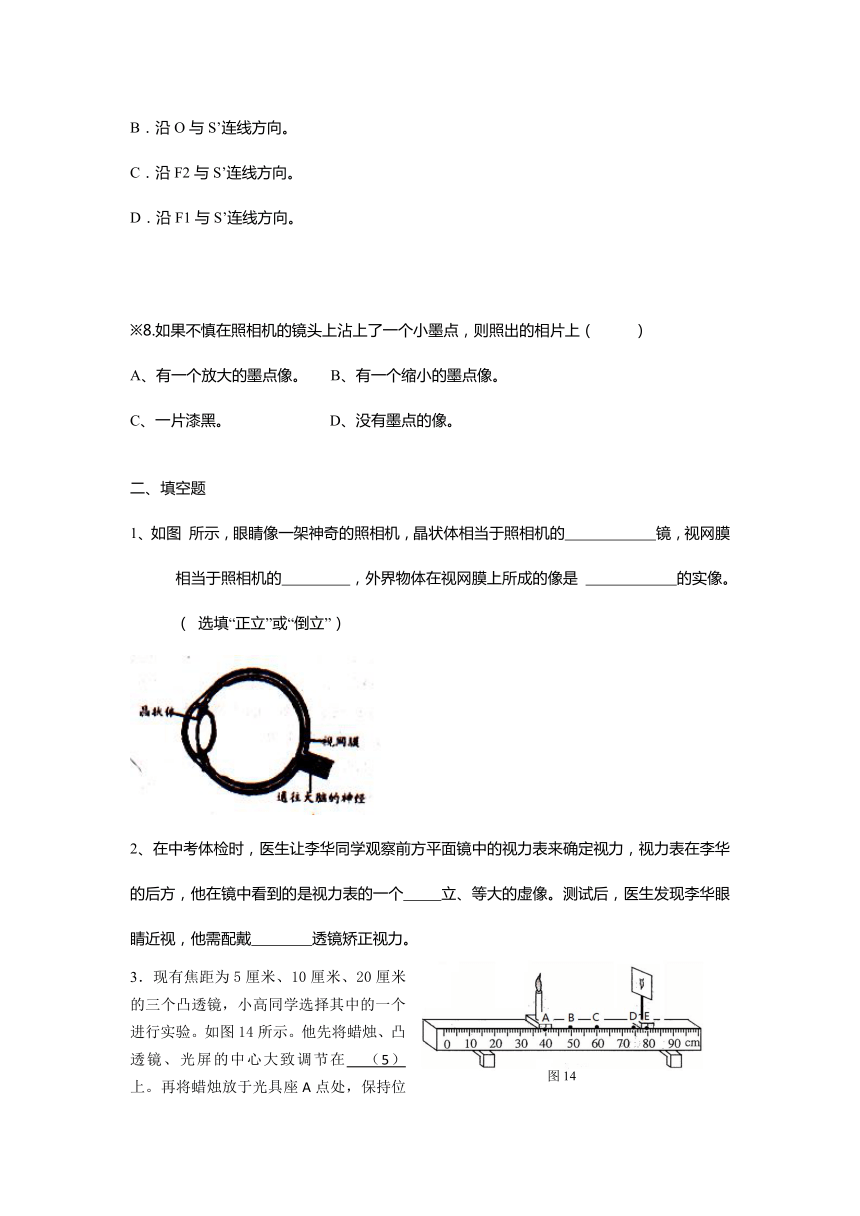

※8.如果不慎在照相机的镜头上沾上了一个小墨点，则照出的相片上（ ）
A、有一个放大的墨点像。 B、有一个缩小的墨点像。
C、一片漆黑。 D、没有墨点的像。
二、填空题
1、如图 所示，眼睛像一架神奇的照相机，晶状体相当于照相机的 镜，视网膜相当于照相机的 ，外界物体在视网膜上所成的像是 的实像。（ 选填“正立”或“倒立”）
2、在中考体检时，医生让李华同学观察前方平面镜中的视力表来确定视力，视力表在李华的后方，他在镜中看到的是视力表的一个 立、等大的虚像。测试后，医生发现李华眼睛近视，他需配戴 透镜矫正视力。
3．现有焦距为5厘米、10厘米、20厘米的三个凸透镜，小高同学选择其中的一个进行实验。如图14所示。他先将蜡烛、凸透镜、光屏的中心大致调节在 （5） 上。再将蜡烛放于光具座A点处，保持位置不变，移动光屏至E点找到清晰缩小的像，这个像一定是 （6） 像（选填“实”或“虚”），他所选的凸透镜焦距为 （7） 厘米，此时凸透镜应位于光具座 （8） 两点之间（选填：“AB”、“BC”、“CD”或“DE”）。
※4.如图 19所示，一点光源位于金属圆筒内部轴线上A点。圆筒轴线与凸透镜主光轴重合，光屏与圆筒轴线垂直且距离透镜足够远。此时，点光源正好在光屏上形成一个清晰的像，测出此时凸透镜与圆筒右端面的距离为L；向右移动凸透镜到适当位置，光屏上再次出现了清晰的像。由于光源位于圆筒的内部，无法直接测量出A与筒右端面的距离d，为了求出d的大小，在上述过程中还需要测量出的一个物理是 ；如果用N来表示该物理量的大小，则可以得出d为 。
第二次成像时透镜与光屏的距离；N-L．
巩固训练B卷
一、选择题
1、烛焰通过凸透镜恰好在光屏上得到一个缩小倒立的像，若保持透
镜位置不变，把烛焰与光屏的位置对调一下，则（ ）
A．光屏上仍能呈现出一个缩小的像
B．光屏上将能呈现出一个放大的像
C．光屏上不能呈现出像，但眼睛透过透镜能看到像
D．光屏上没有像，需调节光屏的位置像才能呈现出来
2、老奶奶用放大镜看报时，为了看得更大的清晰的像，她常常这样做（　 ）　A．报与放大镜不动，眼睛离报远些　 　B．报与眼睛不动，放大镜离报远些　C．报与放大镜不动，眼睛离报近些　 　D．报与眼睛不动，放大镜离报近些

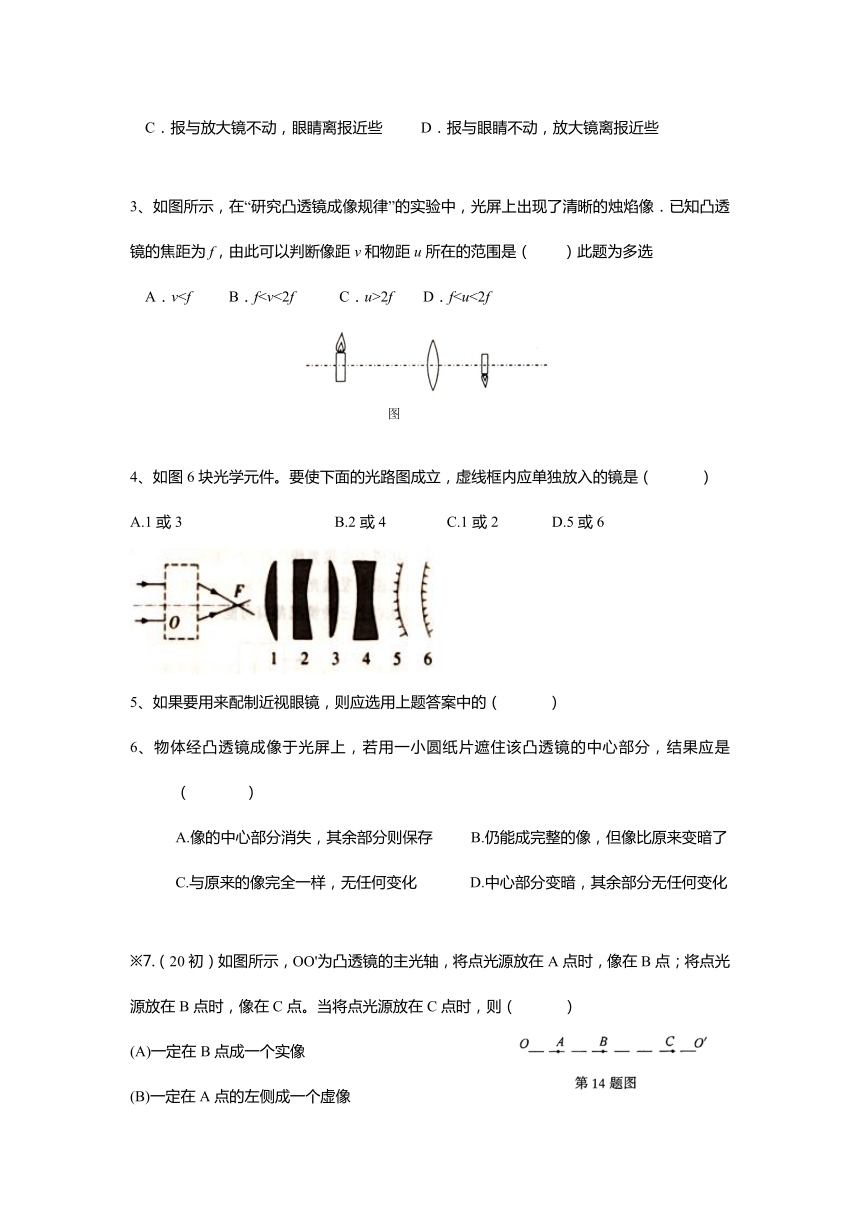

3、如图所示，在“研究凸透镜成像规律”的实验中，光屏上出现了清晰的烛焰像．已知凸透镜的焦距为f，由此可以判断像距v和物距u所在的范围是（ ）此题为多选
A．v2f D．f4、如图6块光学元件。要使下面的光路图成立，虚线框内应单独放入的镜是（ ）
A.1或3　　　　　　　　　　B.2或4 C.1或2　 　D.5或6　
5、如果要用来配制近视眼镜，则应选用上题答案中的（ ）
6、物体经凸透镜成像于光屏上，若用一小圆纸片遮住该凸透镜的中心部分，结果应是 （ ）
A.像的中心部分消失，其余部分则保存 B.仍能成完整的像，但像比原来变暗了
C.与原来的像完全一样，无任何变化 D.中心部分变暗，其余部分无任何变化
※7.（20初）如图所示，OO'为凸透镜的主光轴，将点光源放在A点时，像在B点；将点光源放在B点时，像在C点。当将点光源放在C点时，则（ ）
(A)一定在B点成一个实像
(B)一定在A点的左侧成一个虚像
(C)可能在B、C之间成一个实像
(D)可能在C点的右侧成一个虚像
※8.（20初）如图所示，光线AB经过某凸透镜的一个焦点，B点在薄透镜上。已知F是该透镜的另一个焦点。若使用圆规和刻度尺来确定透镜的位置，则还需知道的条件是 ( )
(A)光线AB经过的焦点位置
(B)透镜光心的位置
(C)光线AB经透镜后的折射光线
(D)不需要任何条件
※9.（20初）如图所示，凸透镜的下半部分被截去，其上半部分的高度为L。在其左焦点F处放有高为L的发光物AB，在右焦点F'，处放有一平面镜MN。则关于AB通过凸透镜的成像情况，下列说法中正确的是 ( )
(A)成一个正立等大的虚像和一个正立放大的虚像
(B)成一个正立等大的虚像和一个倒立缩小的实像
(C)AB的上半部分成一个等大倒立的实像，下半部分不成像
(D)AB的下半部分成一个等大倒立的实像，上半部分不成像
※10.（19初）如图16所示，凸透镜的焦距为5厘米，在透镜左侧10厘米处，有一个与主光轴垂直的物体AB，在透镜右侧15厘米处放一个平面镜，镜面与凸透镜的主光轴垂直，则该光光具组中，物体AB的成像情况是（ ）
A、一个正立实像，一个倒立实像，一个正立虚像
B、一个正立实像，一个正立虚像，一个倒立虚像
C、一个倒立实像，一个正立虚像，一个倒立虚像
D、一个正立实像，一个倒立实像，一个倒立虚像
※11.（19初）如图17所示，平面镜OM与ON垂直放置，在它们的角平分线上P点处，放有一个球形放光物体，左半部分为浅色，右半部分为深色，在P点左侧较远的地方放有一架照相机，不考虑照相机本身在镜中的成像情况，则拍出照片的示意图正确的是（ ）
※12.（17初）一束光线经过某光学元件后的出射光线如图所示，则方框内放置的光学元件( ）D
（A）只能是平面镜或凸透镜， （B）只能是凸透镜或凹透镜，
（C）只能是凹透镜或平面镜， （D）平面镜、凸透镜和凹透镜均可
※13.（17初） 如图所示，在空气中平行于玻璃凸透镜主光轴的光线经凸透镜会聚于主光轴的一点S，若把凸透镜浸没在水中，会聚点S’（ ）
（A）在S的上方， （B）在S的下方，
（Ｃ）与Ｓ重合， （Ｄ）条件不足，无法判断
※14.（17初） 如图所示，M、N为某一透镜的主光轴，若将点光源置于A点，则成像于B点，若将点光源置于B点，则成像于C点，已知AB＞BC，则以下有关透镜的种类和位置的说法中正确的是（ ）
（A）透镜是凸透镜，位于A点左侧， （B）透镜是凹透镜，位于C点右侧，
（C）透镜是凸透镜，位于C点右侧， （D）透镜是凹透镜，位于A点左侧。
二、实验题
1．如图15所示，小李和小华分别用甲、乙凸透镜正对着前方的一支点燃的蜡烛，当凸透镜在A、B、C三个位置时，他们透过凸透镜观察到的烛焰的像如表一所示。
根据看到的现象他们猜想：凸透镜所成像的性质可能与物距和 （9） 有关。
为了进一步验证他们的猜想，小李和小华分别选用不同的凸透镜，并按图16所示安装调整好器材后进行了多次实验，每次都在光屏上得到发光体清晰的像，测量并记下相应的物理量，记录数据如表二和表三所示。
[来源:学科网]
分析比较实验序号2或3或4或7或8中物距与焦距的大小关系及相关条件，可得
出的初步结论是： （10） ，物体经凸透镜能成缩小的实像。
② 分析比较实验序号1、2、3与4（或5、6、7与8）中第二、三、五列数据的变化关系及相关条件，可得出的初步结论是：同一物体经同一凸透镜成实像时， （11） 。
③ 分析比较实验序号1与5，（或2与6，或3与7，或4与8）中数据及相关条件，可得出的初步结论是： （12） 。
④ 根据上述实验结果可以判断：表一中甲凸透镜的焦距 （13） 乙凸透镜的焦距。（选填“大于”、“等于”或“小于”）
※2.（25复）在做光学实验时，某同学需要将一束平行光的宽度放大为2倍，于是他在光束路径中放置了由两片透镜组成的透镜组来到达此目的，如图所示。若其中一片透镜是焦距f的凸透镜，则：
(1)如果另一片透镜采用的是凸透镜，则其焦距应为多少？应置于何处？请作图说明；
(2)如果另一片透镜采用的是凹透镜，则其焦距应为多少？应置于何处？请作图说明；

巩固训练A卷
一、选择题
1．如右图所示，蜡烛经透镜所成的像是（ ）
A．倒立缩小的实像 B．正立放大的虚像
C．倒立放大的实像 D．正立缩小的虚像
C
2、“五·四”青年节那天，学校请来摄影师给我们拍毕业照，列好队后，摄影师发现有几位同学没有进入取景框内，这时他重新调整照相机的正确方法是（ ）
A．照相机向前移，镜头向前伸 B．照相机向前移，镜头向后缩
C．照相机向后移，镜头向前伸 D．照相机向后移，镜头向后缩
D
3、琦琦同学在做“探究凸透镜成像规律”实验时用画像代替蜡烛，她在透明的玻璃板上用黑色笔画了个画像，实际大小如图（甲）所示。把这个玻璃板放在光具座上，并用平行光源对着玻璃板上的画像照射，如图（乙）所示。移动光屏直到在光屏成清晰像为止。此时画像在光屏上所成的像是图（丙）中的哪一个？（ ）
A
4、在教室里用一个焦距为10cm的凸透镜在一张白纸上得到了窗外一颗树清晰的像，这个像是（ ）
A．缩小、倒立的实像 B．缩小、倒立的虚像
C．放大、倒立的实像 D．放大、正立的虚像
A
※5（25初）平面镜水平放置且镜面朝上，在镜面上方竖直放置一凸透镜，在凸透镜左侧主光轴上两倍焦距处有一点光源S,关于点光源在该光具组中成像情况的判断，正确的是（ ）
A．两个实像，两个虚像
B．两个实像，一个虚像
C．一个实像，两个虚像
D．一个实像，三个虚像
A
※6.（24复）教室里用投影仪放映课件时，银幕上出现了正常画面，若有一只小虫正好落在投影仪的镜头上，此时对画面的影响是（ ）
A．画面变得模糊
B．画面稍微变暗了一些
C．画面上出现该小虫清晰的像
D．画面上出现该小虫的像，但不清晰
B
※7.（24初）如图24-8所示，F1、F2是凸透镜的焦点，S是放在凸透镜前的点光源，S’是S经凸透镜所成的像。，当光源S沿平行主轴的方向向透镜移动时(始终保持u>f)，像S’远离透镜移动的情况是( )
A．沿平行主轴方向。
B．沿O与S’连线方向。
C．沿F2与S’连线方向。
D．沿F1与S’连线方向。
C
※8.（22初）如果不慎在照相机的镜头上沾上了一个小墨点，则照出的相片上（ ）
A、有一个放大的墨点像。 B、有一个缩小的墨点像。
C、一片漆黑。 D、没有墨点的像。
D
二、填空题
1、如图 所示，眼睛像一架神奇的照相机，晶状体相当于照相机的 镜，视网膜相当于照相机的 ，外界物体在视网膜上所成的像是 的实像。（ 选填“正立”或“倒立”）
凸透镜 底片 倒立
2、在中考体检时，医生让李华同学观察前方平面镜中的视力表来确定视力，视力表在李华的后方，他在镜中看到的是视力表的一个 立、等大的虚像。测试后，医生发现李华眼睛近视，他需配戴 透镜矫正视力。
正 凹透镜
3．现有焦距为5厘米、10厘米、20厘米的三个凸透镜，小高同学选择其中的一个进行实验。如图14所示。他先将蜡烛、凸透镜、光屏的中心大致调节在 （5） 上。再将蜡烛放于光具座A点处，保持位置不变，移动光屏至E点找到清晰缩小的像，这个像一定是 （6） 像（选填“实”或“虚”），他所选的凸透镜焦距为 （7） 厘米，此时凸透镜应位于光具座 （8） 两点之间（选填：“AB”、“BC”、“CD”或“DE”）。
同一高度； 实； 5； CD。
※4.(23初)如图 19所示，一点光源位于金属圆筒内部轴线上A点。圆筒轴线与凸透镜主光轴重合，光屏与圆筒轴线垂直且距离透镜足够远。此时，点光源正好在光屏上形成一个清晰的像，测出此时凸透镜与圆筒右端面的距离为L；向右移动凸透镜到适当位置，光屏上再次出现了清晰的像。由于光源位于圆筒的内部，无法直接测量出A与筒右端面的距离d，为了求出d的大小，在上述过程中还需要测量出的一个物理是 ；如果用N来表示该物理量的大小，则可以得出d为 。
第二次成像时透镜与光屏的距离；N-L．
巩固训练B卷
一、选择题
1、烛焰通过凸透镜恰好在光屏上得到一个缩小倒立的像，若保持透
镜位置不变，把烛焰与光屏的位置对调一下，则（ ）
A．光屏上仍能呈现出一个缩小的像
B．光屏上将能呈现出一个放大的像
C．光屏上不能呈现出像，但眼睛透过透镜能看到像
D．光屏上没有像，需调节光屏的位置像才能呈现出来
B
2、老奶奶用放大镜看报时，为了看得更大的清晰的像，她常常这样做（　 ）　A．报与放大镜不动，眼睛离报远些　 　B．报与眼睛不动，放大镜离报远些　C．报与放大镜不动，眼睛离报近些　 　D．报与眼睛不动，放大镜离报近些
B
3、如图所示，在“研究凸透镜成像规律”的实验中，光屏上出现了清晰的烛焰像．已知凸透镜的焦距为f，由此可以判断像距v和物距u所在的范围是（ ）此题为多选
A．v2f D．fBC
4、如图6块光学元件。要使下面的光路图成立，虚线框内应单独放入的镜是（ ）
A.1或3　　　　　　　　　　B.2或4 C.1或2　 　D.5或6　
A
5、如果要用来配制近视眼镜，则应选用上题答案中的（ ）B
6、物体经凸透镜成像于光屏上，若用一小圆纸片遮住该凸透镜的中心部分，结果应是 （ ）
A.像的中心部分消失，其余部分则保存 B.仍能成完整的像，但像比原来变暗了
C.与原来的像完全一样，无任何变化 D.中心部分变暗，其余部分无任何变化
B
※7.（20初）如图所示，OO'为凸透镜的主光轴，将点光源放在A点时，像在B点；将点光源放在B点时，像在C点。当将点光源放在C点时，则（ ）
(A)一定在B点成一个实像
(B)一定在A点的左侧成一个虚像
(C)可能在B、C之间成一个实像
(D)可能在C点的右侧成一个虚像
D
※8.（20初）如图所示，光线AB经过某凸透镜的一个焦点，B点在薄透镜上。已知F是该透镜的另一个焦点。若使用圆规和刻度尺来确定透镜的位置，则还需知道的条件是 ( )
(A)光线AB经过的焦点位置
(B)透镜光心的位置
(C)光线AB经透镜后的折射光线
(D)不需要任何条件
D
※9.（20初）如图所示，凸透镜的下半部分被截去，其上半部分的高度为L。在其左焦点F处放有高为L的发光物AB，在右焦点F'，处放有一平面镜MN。则关于AB通过凸透镜的成像情况，下列说法中正确的是 ( )
(A)成一个正立等大的虚像和一个正立放大的虚像
(B)成一个正立等大的虚像和一个倒立缩小的实像
(C)AB的上半部分成一个等大倒立的实像，下半部分不成像
(D)AB的下半部分成一个等大倒立的实像，上半部分不成像
解：（1）如图2（a）所示，取AB物体的中点P分析：从该点发光的光线，经凸透镜折射后，折射光线应为平行光，经平面镜反射后，反射光线仍为平行光．但所有这些光线的位置均在凸透镜光心以下，所以这些光线不可能直接会聚成像，也不可能通过凸透镜会聚成像．P点以上各点发出的光线，情况与P点相似，但反射光线的位置更要向下移．P点以下各点发出的光线，情况虽与P点也相似，但反射光线的位置向上移，这些平行光可经凸透镜第二次折射，折射光线应会聚在左侧焦平面上的某点处．（2）如图（b）所示，点Q发出的光线经凸透镜折射、平面镜反射、再经凸透镜折射后，在Q点正下方距主光轴相同距离的Q’处会聚成像，该像显然是倒立的、等大的．本题正确选项为D．故选D．
※10.（19初）如图16所示，凸透镜的焦距为5厘米，在透镜左侧10厘米处，有一个与主光轴垂直的物体AB，在透镜右侧15厘米处放一个平面镜，镜面与凸透镜的主光轴垂直，则该光光具组中，物体AB的成像情况是（ ）
A、一个正立实像，一个倒立实像，一个正立虚像
B、一个正立实像，一个正立虚像，一个倒立虚像
C、一个倒立实像，一个正立虚像，一个倒立虚像
D、一个正立实像，一个倒立实像，一个倒立虚像
D
※11.（19初）如图17所示，平面镜OM与ON垂直放置，在它们的角平分线上P点处，放有一个球形放光物体，左半部分为浅色，右半部分为深色，在P点左侧较远的地方放有一架照相机，不考虑照相机本身在镜中的成像情况，则拍出照片的示意图正确的是（ ）
※12.（17初）一束光线经过某光学元件后的出射光线如图所示，则方框内放置的光学元件( ）D
（A）只能是平面镜或凸透镜， （B）只能是凸透镜或凹透镜，
（C）只能是凹透镜或平面镜， （D）平面镜、凸透镜和凹透镜均可
D
※13.（17初） 如图所示，在空气中平行于玻璃凸透镜主光轴的光线经凸透镜会聚于主光轴的一点S，若把凸透镜浸没在水中，会聚点S’（ ）
（A）在S的上方， （B）在S的下方，
（Ｃ）与Ｓ重合， （Ｄ）条件不足，无法判断
B
※14.（17初） 如图所示，M、N为某一透镜的主光轴，若将点光源置于A点，则成像于B点，若将点光源置于B点，则成像于C点，已知AB＞BC，则以下有关透镜的种类和位置的说法中正确的是（ ）
（A）透镜是凸透镜，位于A点左侧， （B）透镜是凹透镜，位于C点右侧，
（C）透镜是凸透镜，位于C点右侧， （D）透镜是凹透镜，位于A点左侧。
A
二、实验题
1．如图15所示，小李和小华分别用甲、乙凸透镜正对着前方的一支点燃的蜡烛，当凸透镜在A、B、C三个位置时，他们透过凸透镜观察到的烛焰的像如表一所示。
根据看到的现象他们猜想：凸透镜所成像的性质可能与物距和 （9） 有关。
为了进一步验证他们的猜想，小李和小华分别选用不同的凸透镜，并按图16所示安装调整好器材后进行了多次实验，每次都在光屏上得到发光体清晰的像，测量并记下相应的物理量，记录数据如表二和表三所示。
[来源:学科网]
分析比较实验序号2或3或4或7或8中物距与焦距的大小关系及相关条件，可得
出的初步结论是： （10） ，物体经凸透镜能成缩小的实像。
② 分析比较实验序号1、2、3与4（或5、6、7与8）中第二、三、五列数据的变化关系及相关条件，可得出的初步结论是：同一物体经同一凸透镜成实像时， （11） 。
③ 分析比较实验序号1与5，（或2与6，或3与7，或4与8）中数据及相关条件，可得出的初步结论是： （12） 。
④ 根据上述实验结果可以判断：表一中甲凸透镜的焦距 （13） 乙凸透镜的焦距。（选填“大于”、“等于”或“小于”）
（1）凸透镜的焦距。
（2）① 物距大于两倍焦距。
② 物距越大，像距越小，像越小。
③ 同一物体经不同的凸透镜成实像时，物距相同，焦距越大，
像距越大，成的像越大。
④ 大于
※2.（25复）在做光学实验时，某同学需要将一束平行光的宽度放大为2倍，于是他在光束路径中放置了由两片透镜组成的透镜组来到达此目的，如图所示。若其中一片透镜是焦距f的凸透镜，则：
(1)如果另一片透镜采用的是凸透镜，则其焦距应为多少？应置于何处？请作图说明；
(2)如果另一片透镜采用的是凹透镜，则其焦距应为多少？应置于何处？请作图说明；
1．有两解
放置一个2f的凸透镜，放置在第一片后3f处。
放置一个f/2的凸透镜，放置在第一片前3f/2处
2．放置一个-f/2的凹透镜，放置在第一片前f/2处
