人教版 九年级全册 第十六章 电压 电阻 专题训练：串并联电路中的电流、电压（巩固与提高）学案

专题训练：串并联电路中的电流、电压
（巩固与提高）
一．选择题（共13小题）

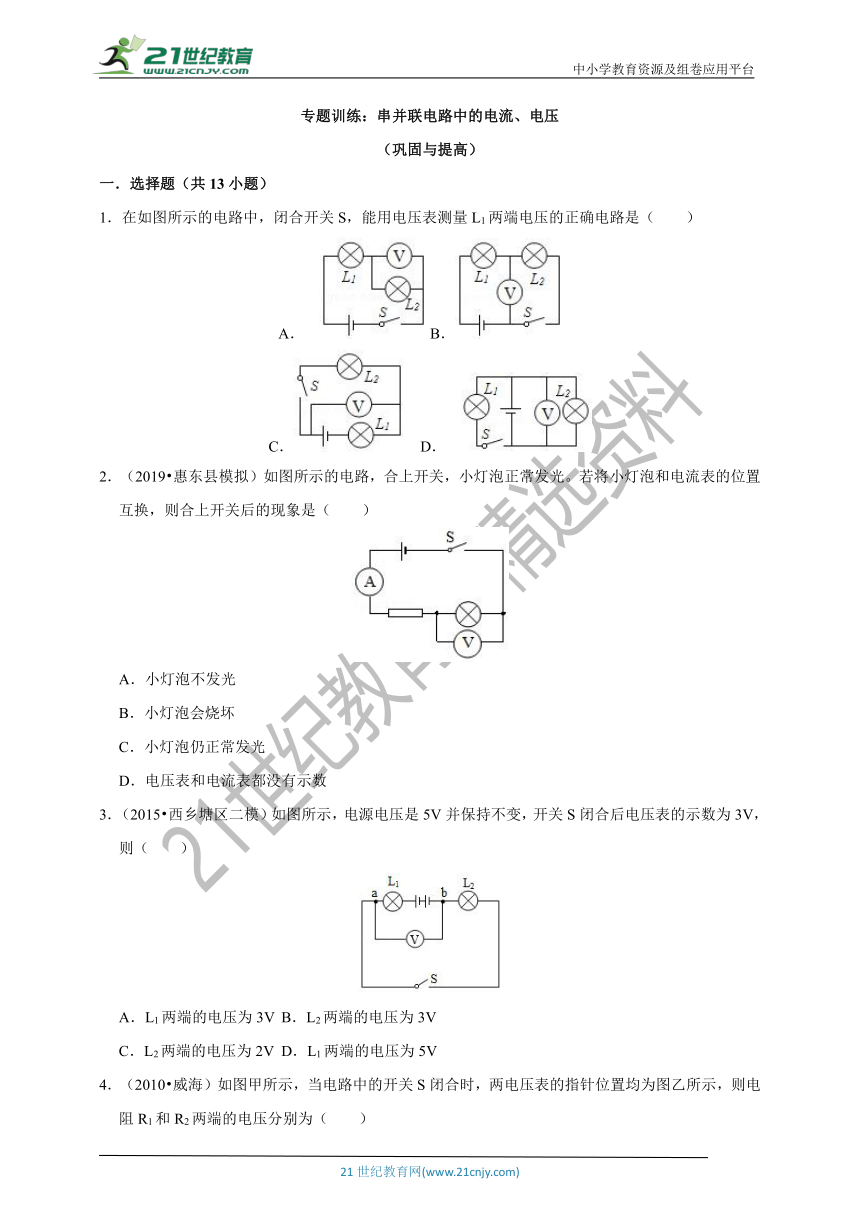

1．在如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是（　　）
A．? B．?
C．? D．?
2．（2019?惠东县模拟）如图所示的电路，合上开关，小灯泡正常发光。若将小灯泡和电流表的位置互换，则合上开关后的现象是（　　）
A．小灯泡不发光
B．小灯泡会烧坏
C．小灯泡仍正常发光
D．电压表和电流表都没有示数
3．（2015?西乡塘区二模）如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（　　）
A．L1两端的电压为3V B．L2两端的电压为3V
C．L2两端的电压为2V D．L1两端的电压为5V

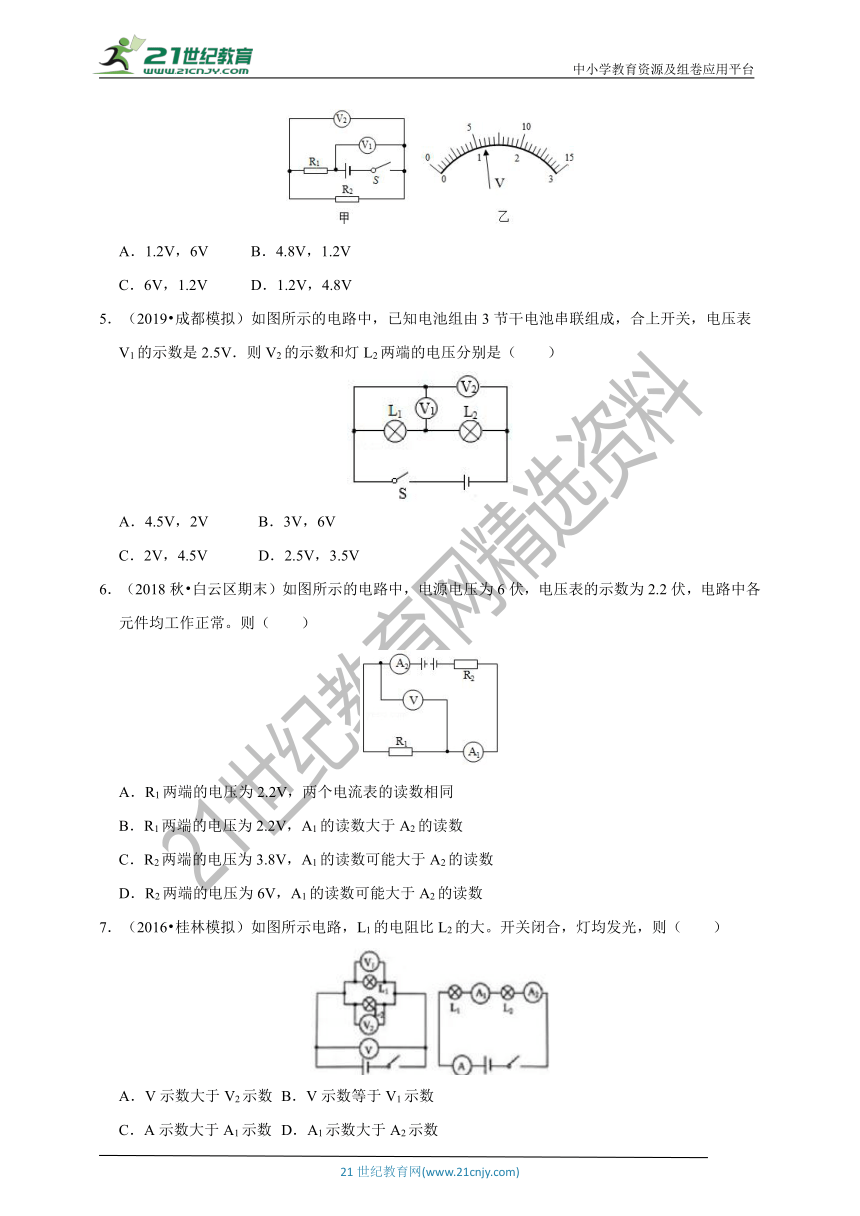

4．（2010?威海）如图甲所示，当电路中的开关S闭合时，两电压表的指针位置均为图乙所示，则电阻R1和R2两端的电压分别为（　　）
A．1.2V，6V B．4.8V，1.2V
C．6V，1.2V D．1.2V，4.8V
5．（2019?成都模拟）如图所示的电路中，已知电池组由3节干电池串联组成，合上开关，电压表V1的示数是2.5V．则V2的示数和灯L2两端的电压分别是（　　）
A．4.5V，2V B．3V，6V
C．2V，4.5V D．2.5V，3.5V
6．（2018秋?白云区期末）如图所示的电路中，电源电压为6伏，电压表的示数为2.2伏，电路中各元件均工作正常。则（　　）
A．R1两端的电压为2.2V，两个电流表的读数相同
B．R1两端的电压为2.2V，A1的读数大于A2的读数
C．R2两端的电压为3.8V，A1的读数可能大于A2的读数
D．R2两端的电压为6V，A1的读数可能大于A2的读数
7．（2016?桂林模拟）如图所示电路，L1的电阻比L2的大。开关闭合，灯均发光，则（　　）
A．V示数大于V2示数 B．V示数等于V1示数
C．A示数大于A1示数 D．A1示数大于A2示数

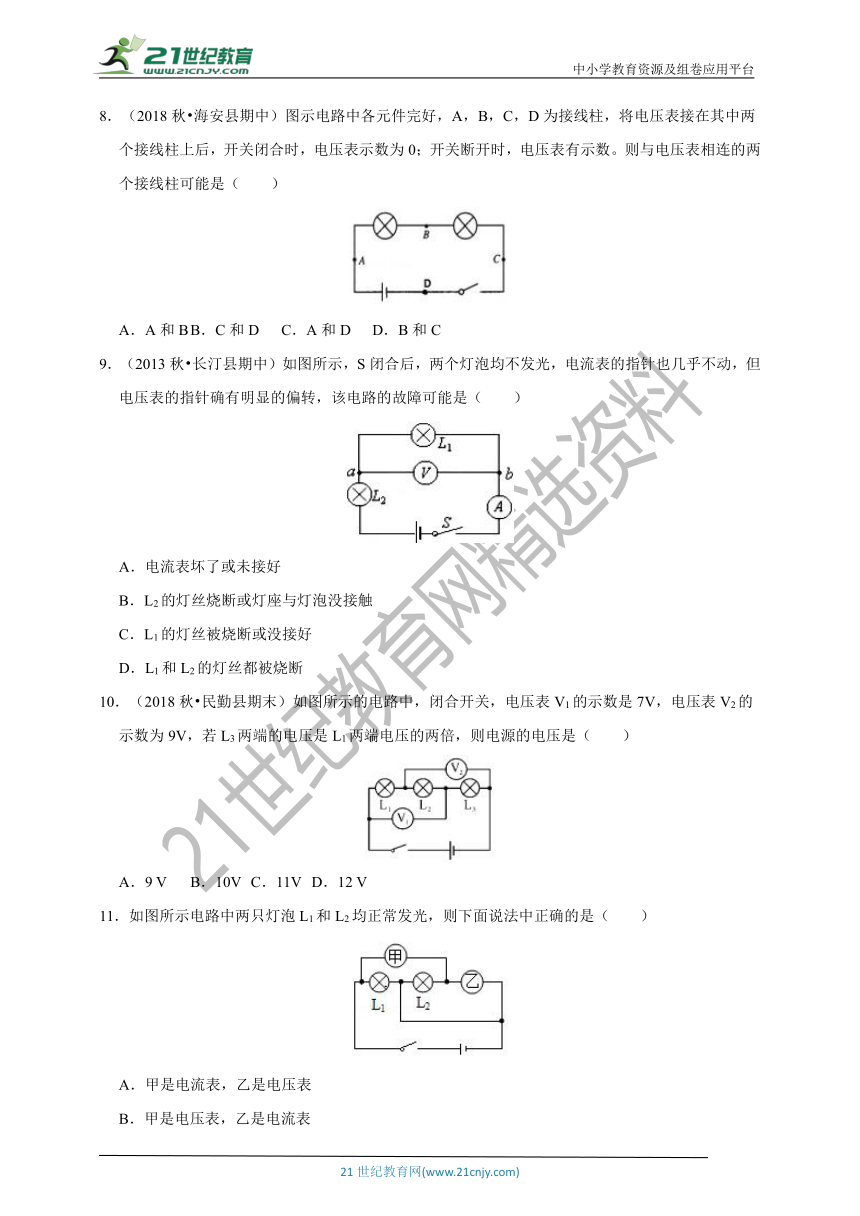

8．（2018秋?海安县期中）图示电路中各元件完好，A，B，C，D为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。则与电压表相连的两个接线柱可能是（　　）
A．A和B B．C和D C．A和D D．B和C
9．（2013秋?长汀县期中）如图所示，S闭合后，两个灯泡均不发光，电流表的指针也几乎不动，但电压表的指针确有明显的偏转，该电路的故障可能是（　　）
A．电流表坏了或未接好
B．L2的灯丝烧断或灯座与灯泡没接触
C．L1的灯丝被烧断或没接好
D．L1和L2的灯丝都被烧断
10．（2018秋?民勤县期末）如图所示的电路中，闭合开关，电压表V1的示数是7V，电压表V2的示数为9V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（　　）
A．9 V B．10V C．11V D．12 V
11．如图所示电路中两只灯泡L1和L2均正常发光，则下面说法中正确的是（　　）
A．甲是电流表，乙是电压表
B．甲是电压表，乙是电流表
C．甲、乙都是电流表
D．甲、乙都是电压表

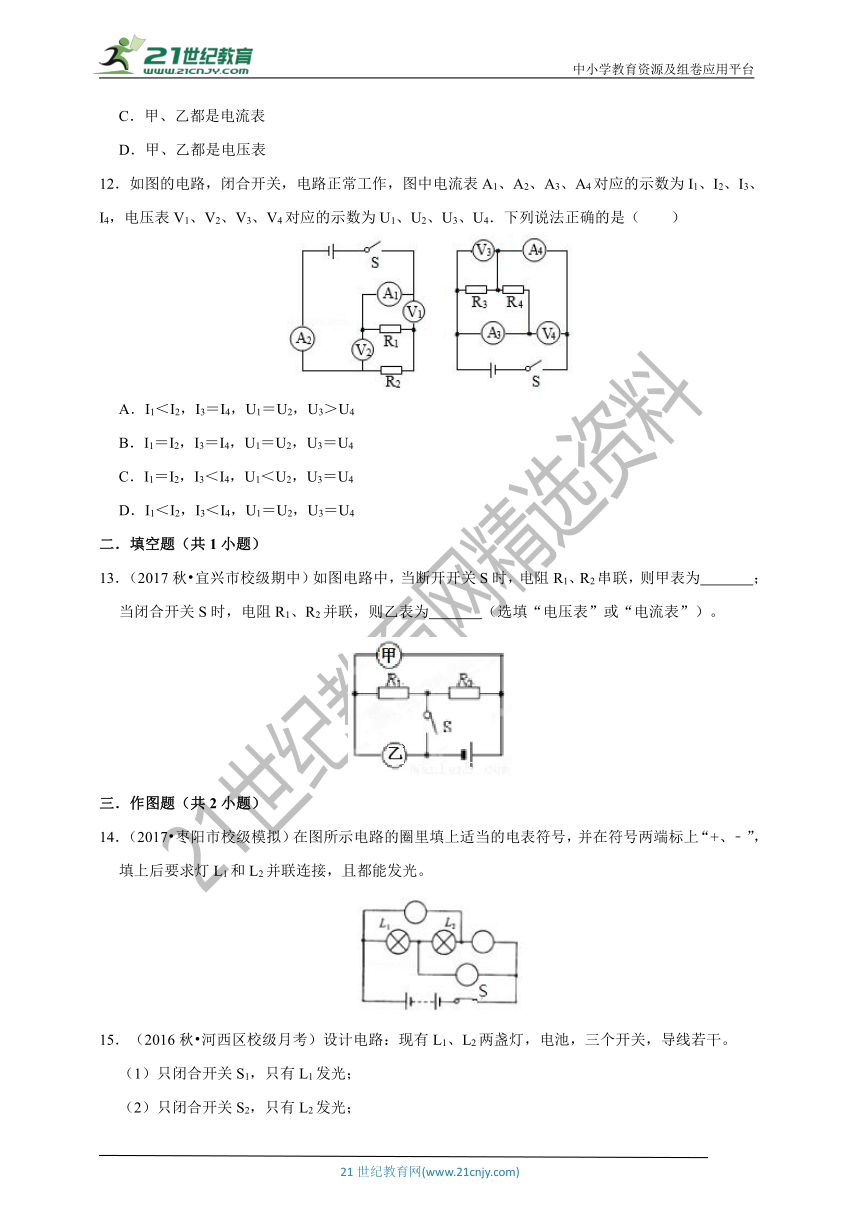

12．如图的电路，闭合开关，电路正常工作，图中电流表A1、A2、A3、A4对应的示数为I1、I2、I3、I4，电压表V1、V2、V3、V4对应的示数为U1、U2、U3、U4．下列说法正确的是（　　）
A．I1＜I2，I3＝I4，U1＝U2，U3＞U4
B．I1＝I2，I3＝I4，U1＝U2，U3＝U4
C．I1＝I2，I3＜I4，U1＜U2，U3＝U4
D．I1＜I2，I3＜I4，U1＝U2，U3＝U4
二．填空题（共1小题）
13．（2017秋?宜兴市校级期中）如图电路中，当断开开关S时，电阻R1、R2串联，则甲表为　 　；当闭合开关S时，电阻R1、R2并联，则乙表为　 　（选填“电压表”或“电流表”）。
三．作图题（共2小题）
14．（2017?枣阳市校级模拟）在图所示电路的圈里填上适当的电表符号，并在符号两端标上“+、﹣”，填上后要求灯L1和L2并联连接，且都能发光。

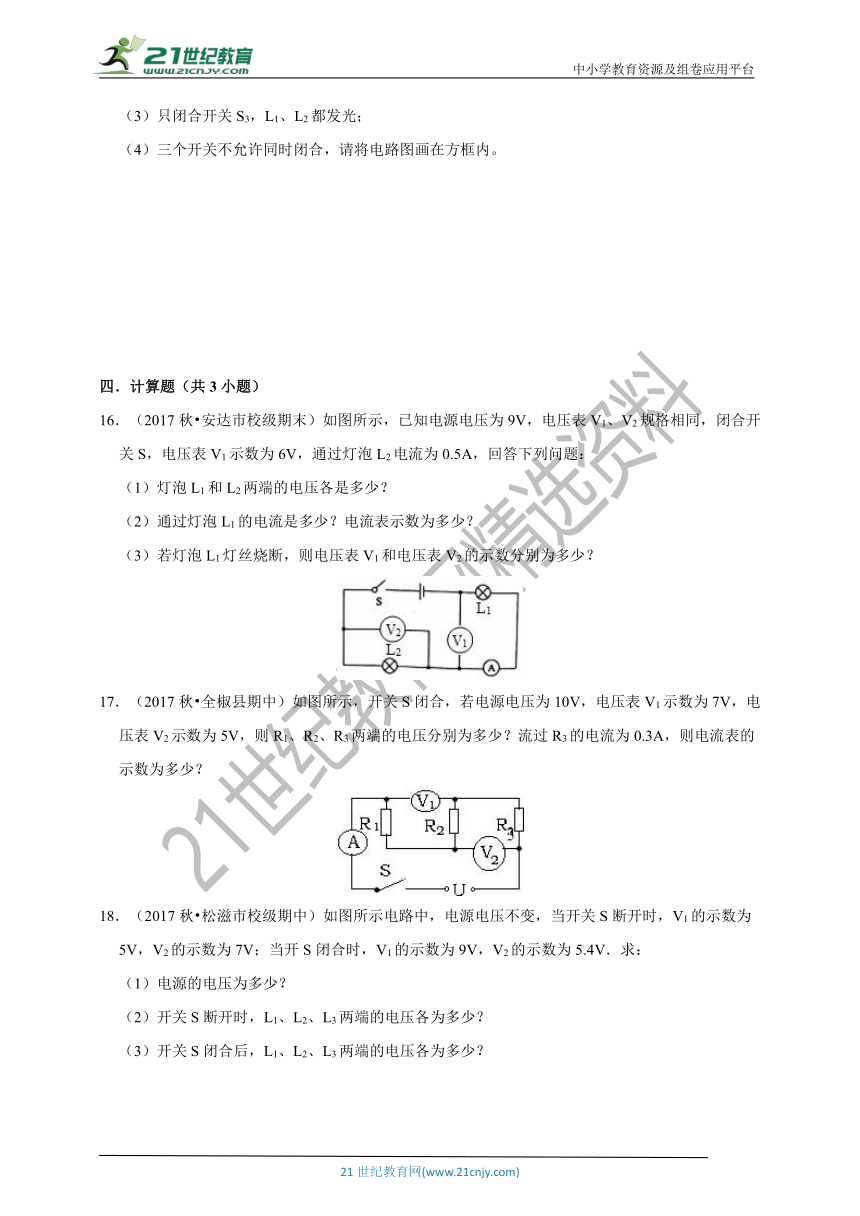

15．（2016秋?河西区校级月考）设计电路：现有L1、L2两盏灯，电池，三个开关，导线若干。
（1）只闭合开关S1，只有L1发光；
（2）只闭合开关S2，只有L2发光；
（3）只闭合开关S3，L1、L2都发光；
（4）三个开关不允许同时闭合，请将电路图画在方框内。
四．计算题（共3小题）
16．（2017秋?安达市校级期末）如图所示，已知电源电压为9V，电压表V1、V2规格相同，闭合开关S，电压表V1示数为6V，通过灯泡L2电流为0.5A，回答下列问题：
（1）灯泡L1和L2两端的电压各是多少？
（2）通过灯泡L1的电流是多少？电流表示数为多少？
（3）若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？
17．（2017秋?全椒县期中）如图所示，开关S闭合，若电源电压为10V，电压表V1示数为7V，电压表V2示数为5V，则R1、R2、R3两端的电压分别为多少？流过R3的电流为0.3A，则电流表的示数为多少？
18．（2017秋?松滋市校级期中）如图所示电路中，电源电压不变，当开关S断开时，V1的示数为5V，V2的示数为7V；当开S闭合时，V1的示数为9V，V2的示数为5.4V．求：
（1）电源的电压为多少？
（2）开关S断开时，L1、L2、L3两端的电压各为多少？
（3）开关S闭合后，L1、L2、L3两端的电压各为多少？
五．解答题（共2小题）
19．（2016秋?宝鸡期中）某同学在利用电压表测用电器两端电压时，设计了如图所示的实验。当电压表的接线柱接A接线柱时，可以测出灯L1两端的电压，如果其他不变，把电压表的此接线柱接到C接线柱上即可测出L2两端的电压，这样就可以省掉了拆电路的麻烦。你认为这样做可以吗？为什么？
20．（2015秋?朝阳区校级期中）如图所示，a、b、c 是三个电表，且电路连接没有错误，两个灯泡均正常发光，已知a、b、c三个电表读得的数值依次为1.5、1.2、2.5（单位是A或V）。则电源电压为　 　V；通过L1的电流是　 　A。
21、（2018-2019和平期中）如图1所示电路，V1、V2是两只相同的电压表。当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，均为图2所示，指针刚好对准刻度线位置，则L2两端的电压为　 　，L1两端的电压为　 　。
22、（2018-2019和平期中）（4分）如图所示，开关S闭合后，L1、L2两盏灯均发光，甲、乙、丙是三个电表，请填出甲、乙、丙分别是电流表还是电压表：
（1）若L1、L2两灯是串联，则　 　；
（2）若L1、L2两灯是并联，则　 。
23、（2018-2019和平期中）（3分）已知电子的电量为e。假设在t秒内，沿a→b的方向通过电阻R的横截面的自由电子数目为n，则通过R的电流强度[即电流]I的大小和方向及R两端的电压U分别是（　　）
A．I＝ne/t，方向沿a→b，U＝neR/t
B．I＝ne/t，方向沿b→a，U＝neR/t
C．I＝ne，方向沿a→b，U＝neR
D．I＝ne，方向沿b→a，U＝neR
24、（2014-2015南开期中）在图中的圆圈中均为电流表或电压表，开关S闭合后，两灯均能发光，各表均有示数，下列说法正确的是（　　）
A.①③示数一定不相等
B．①④示数一定相等
C．②④示数一定不相等
D．③④一定是同种类的表
25、（2014-2015南开期中）要想同时知道干路电流和各支路的电流，如图所示，各测量方式中不正确的是（　　）
A． B．
C． D．
专题训练：串并联电路中的电流、电压（巩固与提高）
参考答案与试题解析
一．选择题（共13小题）
1．在如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是（　　）
A．? B．?
C．? D．?
【解答】解：A．两灯串联，电压表与L2并联，测L2的电压，故A错误；
B．开关闭合后，两灯串联，电压表与L2并联，测L2的电压，故B错误；
C．两灯串联，电压表的左接线柱与灯L2左端相连，右接线柱与灯L2的右端连接，电压表与L2并联，测L2的电压，故C错误；
D．两电灯并联，电压表并联在L1的两端，电压表可测L1的电压，故D正确。
故选：D。
2．（2019?惠东县模拟）如图所示的电路，合上开关，小灯泡正常发光。若将小灯泡和电流表的位置互换，则合上开关后的现象是（　　）
A．小灯泡不发光
B．小灯泡会烧坏
C．小灯泡仍正常发光
D．电压表和电流表都没有示数
【解答】解：若将小灯泡和电流表的位置互换，不会影响电路电流，所以灯泡仍正常发光，电流表示数不变；原电路中电压表测灯泡两端电压，位置互换电压表测电流表两端电压，电流表的电阻几乎为0，相当于导线，电压表被短路故示数为0。
故选：C。
3．（2015?西乡塘区二模）如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（　　）
A．L1两端的电压为3V B．L2两端的电压为3V
C．L2两端的电压为2V D．L1两端的电压为5V
【解答】解：由电路图可知，两灯泡串联，电压表测L2两端电压，
电压表示数是3V，则L2两端电压U2＝3V，故B正确、C错误；
灯L1两端电压U1＝U﹣U2＝5V﹣3V＝2V，故AD错误；
故选：B。
4．（2010?威海）如图甲所示，当电路中的开关S闭合时，两电压表的指针位置均为图乙所示，则电阻R1和R2两端的电压分别为（　　）
A．1.2V，6V B．4.8V，1.2V
C．6V，1.2V D．1.2V，4.8V
【解答】解：电压表V1测量的是电源电压，选的是0～15V的量程，分度值为0.5V，根据指针位置，电压表V1读数为6V；
电压表V2测量的是R2两端的电压，选的是0～3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.2V；
根据串联电路的电压关系U1＝U﹣U2＝6V﹣1.2V＝4.8V。
故选：B。
5．（2019?成都模拟）如图所示的电路中，已知电池组由3节干电池串联组成，合上开关，电压表V1的示数是2.5V．则V2的示数和灯L2两端的电压分别是（　　）
A．4.5V，2V B．3V，6V
C．2V，4.5V D．2.5V，3.5V
【解答】解：由电路图可知，两灯泡串联，电压表V1测灯泡L1两端的电压，电压表V2测电源的电压，
因串联电路中总电压等于各分电压之和，且一节干电池的电压为1.5V，
所以，电压表V2的示数即电源的电压：
U＝3×1.5V＝4.5V，故BCD错误；
则灯L2两端的电压：
U2＝U﹣U1＝4.5V﹣2.5V＝2V，故A正确。
故选：A。
6．（2018秋?白云区期末）如图所示的电路中，电源电压为6伏，电压表的示数为2.2伏，电路中各元件均工作正常。则（　　）
A．R1两端的电压为2.2V，两个电流表的读数相同
B．R1两端的电压为2.2V，A1的读数大于A2的读数
C．R2两端的电压为3.8V，A1的读数可能大于A2的读数
D．R2两端的电压为6V，A1的读数可能大于A2的读数
【解答】解：据图可知，此时电路中只有一条电流的路径，即是串联电路，所以该电路中的电流是处处相等的，故两个电流表的读数相同；
此时电压表测量的是R1两端的电压，故R1两端的电压2.2V，所以R2两端的电压是6V﹣2.2V＝3.8V。
故选：A。
7．（2016?桂林模拟）如图所示电路，L1的电阻比L2的大。开关闭合，灯均发光，则（　　）
A．V示数大于V2示数 B．V示数等于V1示数
C．A示数大于A1示数 D．A1示数大于A2示数
【解答】解：AB、根据左图可知，两灯泡并联，电压表V测量电源电压，电压表V1测量L1两端电压，电压表V2测量L2两端电压；
因为并联电路两端电压相等，因此电压表V、电压表V1和电压表V2的示数相等；故A错误，B正确；
CD、根据右图可知，两灯泡串联，电流表A、A1、A2都测量串联电路电流，因此串联电路中处处电流相等，即三个电流表的示数相等，故CD错误。
故选：B。
8．（2018秋?海安县期中）图示电路中各元件完好，A，B，C，D为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。则与电压表相连的两个接线柱可能是（　　）
A．A和B B．C和D
C．A和D D．B和C
【解答】解：
图示电路中各元件完好，电压表有示数说明电压表与电源的两端相连；电压表没有示数，说明电压表与电源的两端不相连，或电压表被短路；
A、将电压表接在A和B之间，开关闭合时，电压表测灯泡两端的电压，电压表有示数；开关断开时，整个电路断路，电压表没有示数，故A不符合题意；
B、将电压表接在C和D之间，开关闭合时，电压表被短路，没有示数；开关断开时，电压表与电源两端相连，电压表有示数，故B正确；
C、将电压表接在A和D之间，电压表直接与电源两端相连，开关断开或闭合时，电压表都有示数，故C不符合题意；
D、将电压表接在B和C之间，开关闭合时，电压表测灯泡两端的电压，电压表有示数；开关断开时，整个电路断路，电压表没有示数，故D不符合题意。
故选：B。
9．（2013秋?长汀县期中）如图所示，S闭合后，两个灯泡均不发光，电流表的指针也几乎不动，但电压表的指针确有明显的偏转，该电路的故障可能是（　　）
A．电流表坏了或未接好
B．L2的灯丝烧断或灯座与灯泡没接触
C．L1的灯丝被烧断或没接好
D．L1和L2的灯丝都被烧断
【解答】解：S闭合后，两个灯不发光，电流表的指针几乎不动，说明电路是开路；电压表的指针有明显的偏转，说明从a点到电源正极、从b点到电源负极是通路，在a、b两点之间有开路。分析上述四个选项能看出，可能是由于L1的灯丝被烧断或没接好造成的。
故选：C。
10．（2018秋?民勤县期末）如图所示的电路中，闭合开关，电压表V1的示数是7V，电压表V2的示数为9V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（　　）
A．9 V B．10V C．11V D．12 V
【解答】解：由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压，L3两端的电压是L1两端电压的两倍，假设L1、L2、L3两端的电压分别是U1、U2、U3，则
由于串联电路中总电压等于各分电阻电压之和，
则U1+U2＝7V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
U2+U3＝9V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
U3＝2U1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③
解得：
U1＝2V。
U2＝5V；
U3＝4V；
故总电压是：2V+5V+4V＝11V；
故选：C。
11．如图所示电路中两只灯泡L1和L2均正常发光，则下面说法中正确的是（　　）
A．甲是电流表，乙是电压表
B．甲是电压表，乙是电流表
C．甲、乙都是电流表
D．甲、乙都是电压表
【解答】解：A、若甲是电流表，乙是电压表，灯泡L1和L2并联，两灯发光，电流表测L2电流，电压表测电源电压；
B、若甲是电压表，乙是电流表，导线会将灯泡L2短路，不发光；
C、若甲、乙都是电流表，则L1和L2都短路，都不能正常发光；
D、若甲和乙都是电压表，灯泡L2和电压表甲串联，不发光。
故选：A。
12．如图的电路，闭合开关，电路正常工作，图中电流表A1、A2、A3、A4对应的示数为I1、I2、I3、I4，电压表V1、V2、V3、V4对应的示数为U1、U2、U3、U4．下列说法正确的是（　　）
A．I1＜I2，I3＝I4，U1＝U2，U3＞U4
B．I1＝I2，I3＝I4，U1＝U2，U3＝U4
C．I1＝I2，I3＜I4，U1＜U2，U3＝U4
D．I1＜I2，I3＜I4，U1＝U2，U3＝U4
【解答】解：电压表在电路中相当于断路，电流表在电路中相当于导线；
由左侧电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测电源两端的电压，电流表A1、A2均测电路中的电流，
因串联电路中各处的电流相等，且总电压等于各分电压之和，
所以，I1＝I2，U1＜U2，故ABD错误；
由右侧电路图可知，R3与R4并联，电流表A3测R4支路的电流，电流表A4测干路电流，电压表V3、V4均测电源的电压，
因并联电路中干路电流等于各支路电流之和，且各支路两端的电压相等，
所以，I3＜I4，U3＝U4，故C正确。
故选：C。
二．填空题（共1小题）
13．（2017秋?宜兴市校级期中）如图电路中，当断开开关S时，电阻R1、R2串联，则甲表为　电压表　；当闭合开关S时，电阻R1、R2并联，则乙表为　电压表　（选填“电压表”或“电流表”）。
【解答】解：由图可知：当断开开关S时，电阻R1、R2串联，电流必须从正极流入依次经过R2、R1和仪表乙，流回负极，所以甲为电压表；乙为电流表。
当闭合开关S时，电阻R1、R2并联，电流必须分别流入R2、仪表甲和R1，然后从开关S流回负极，所以甲为电流表；乙为电压表。
故答案为：电压表；电压表。
三．作图题（共2小题）
14．（2017?枣阳市校级模拟）在图所示电路的圈里填上适当的电表符号，并在符号两端标上“+、﹣”，填上后要求灯L1和L2并联连接，且都能发光。
【解答】解：要使两灯并联，电流从正极流出进行分支，一路经过L1，另一路经过上面圈和L2，然后两路汇合共同经过下面圈、开关回到电源负极；故上面和下面圈都为电流表，中间圈为电压表。根据电流的流向，靠近电源正极的为“+”接线柱，靠近电源负极的为“﹣”接线柱。如图所示：
15．（2016秋?河西区校级月考）设计电路：现有L1、L2两盏灯，电池，三个开关，导线若干。
（1）只闭合开关S1，只有L1发光；
（2）只闭合开关S2，只有L2发光；
（3）只闭合开关S3，L1、L2都发光；
（4）三个开关不允许同时闭合，请将电路图画在方框内。
【解答】解：从（1）（2）要求看，两灯好像并联，开关S1只控制L1，开关S2只有L2，两灯发光互不影响，但如果这样的话，开关S3只能在干路上，第（3）个条件显然无法满足，且三个开关可以同时闭合。
我们要打破思维定势，两个灯不可能并联，而是串联，只闭合开关S1、开关S2实际上起到了将与之并联的灯短路的作用，开关S3在干路上；
所以，两灯串联，开关S1与灯L2并联，开关S2与灯L1并联，开关S3在干路上，如下图所示；
故答案为：如上图所示。
四．计算题（共3小题）
16．（2017秋?安达市校级期末）如图所示，已知电源电压为9V，电压表V1、V2规格相同，闭合开关S，电压表V1示数为6V，通过灯泡L2电流为0.5A，回答下列问题：
（1）灯泡L1和L2两端的电压各是多少？
（2）通过灯泡L1的电流是多少？电流表示数为多少？
（3）若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？
【解答】解：
（1）据图可知，由于电压表相当于断路，所以该电路只有一条电流的路径，即L1、L2是串联的；
据图可知，电压表V1并联在L1两端，所以测量的是L1两端电压，则灯泡L1两端的电压U1＝6V；
V2并联在L2两端，所以测量的是L2两端电压；
根据串联电路的电压特点可知，L2两端的电压U2＝U﹣U1＝9V﹣6V＝3V；
（2）L1、L2是串联的，已知通过灯泡L2电流为0.5A，
根据串联电路中电流处处相等可知，通过灯泡L1的电流是0.5A，电流表示数为0.5A；
（3）若灯泡L1灯丝烧断，此时V2与L2并联后再与V1串联，
V2与L2并联，由并联电路电阻的规律可知，并联部分的总电阻比L2的电阻还小，而V1的电阻比并联部分的总电阻大得多，则并联部分分得的电压几乎为0，电压表V1分得的电压接近于电源电压，即电压表V1的示数为9V，电压表V2的示数为0V。
答：（1）灯泡L1的电压为6V；L2两端的电压是3V；
（2）通过灯泡L1的电流是0.5A，电流表示数为0.5A；
（3）若灯泡L1灯丝烧断，则电压表V1的示数为9V，电压表V2的示数为0V。
17．（2017秋?全椒县期中）如图所示，开关S闭合，若电源电压为10V，电压表V1示数为7V，电压表V2示数为5V，则R1、R2、R3两端的电压分别为多少？流过R3的电流为0.3A，则电流表的示数为多少？
【解答】解：由于R1、R2、R3串联，U1+U2+U3＝10V；电压表V1测量R1、R2的总电 压，故U1+U2＝7V，故R3两端的电压是10V﹣7V＝3V；电压表V2测量R2、R3的总电压，故U2+U3＝5V，故R1两端的电压是：10V﹣5V＝5V；所以R2两端的电压是：7V﹣5V＝2V；
故可得：U1＝5V U2＝2V U3＝3V；
由于三个电阻串联，所以电流是处处相等的，所以流过R3的电流为0.3A，则电流表的示数为0.3A；
答：R1、R2、R3两端的电压分别为5V；2V；3V；电流表的示数为0.3A。
18．（2017秋?松滋市校级期中）如图所示电路中，电源电压不变，当开关S断开时，V1的示数为5V，V2的示数为7V；当开S闭合时，V1的示数为9V，V2的示数为5.4V．求：
（1）电源的电压为多少？
（2）开关S断开时，L1、L2、L3两端的电压各为多少？
（3）开关S闭合后，L1、L2、L3两端的电压各为多少？
【解答】解：（1）当开关S闭合时，L3被短路，L1与L2串联，电压表V1测L1与L2的总电压，即电源的电压，则电源的电压U＝9V；
（2）当开关S断开时，三灯泡串联，V1测L1与L2的电压之和，V2测灯泡L1与L3两端的电压之和，
因为串联电路中总电压等于各分电压之和，
所以L3两端的电压为：
U3＝U﹣UV1＝9V﹣5V＝4V；
L2两端的电压为：
U2＝U﹣UV2＝9V﹣7V＝2V；
L1两端的电压为：
U1＝U﹣U2﹣U3＝9V﹣2V﹣4V＝3V。
（3）当开关闭合时，L3被短路，L3两端的电压U3′＝0V；
L1与L2串联，V2测量L1两端的电压，所以L1两端的电压U1′＝5.4V；
因为串联电路中总电压等于各分电压之和，
所以L2两端的电压为：U2′＝U﹣U1′＝9V﹣5.4V＝3.6V。
答：（1）电源的电压为9V；
（2）开关S断开时，L1两端的电压为3V，L2两端的电压为2V，L3两端的电压为4V；
（3）开关S闭合后，L1两端的电压为5.4V，L2两端的电压为3.6V，L3两端的电压为0。
五．解答题（共2小题）
19．（2016秋?宝鸡期中）某同学在利用电压表测用电器两端电压时，设计了如图所示的实验。当电压表的接线柱接A接线柱时，可以测出灯L1两端的电压，如果其他不变，把电压表的此接线柱接到C接线柱上即可测出L2两端的电压，这样就可以省掉了拆电路的麻烦。你认为这样做可以吗？为什么？
【解答】答：不可以，因为当把A点的接线柱改接到C时，电压表的正负接线柱接反了。
20．（2015秋?朝阳区校级期中）如图所示，a、b、c 是三个电表，且电路连接没有错误，两个灯泡均正常发光，已知a、b、c三个电表读得的数值依次为1.5、1.2、2.5（单位是A或V）。则电源电压为　2.5　V；通过L1的电流是　0.3　A。
【解答】解：因两灯正常工作，则两灯和电源之间必定是通路，即a、b应为电流表；而c若为电流表，则电源被短路，故c只能为电压表；a测量通过干路的电流，则I＝1.5A；b测量通过L2的电流，则I2＝1.2A．c测量电源电压，故电源电压是2.5V；由于并联电路中，干路电流等于各支路电流之和，故通过灯L1的电流：I1＝I﹣I2＝1.5A﹣1.2A＝0.3A。
故答案为：2.5；0.3。
21、（2018-2019和平期中）如图1所示电路，V1、V2是两只相同的电压表。当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，均为图2所示，指针刚好对准刻度线位置，则L2两端的电压为　4.8V　，L1两端的电压为　1.2V　。
【解答】解：由图1所示电路图可知，两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压；
串联电路总电压大于部分电路电压，由图2所示电压表可知，两电压表指针位置相同，
则电压表V1的量程为0～15V，示数为6V，电压表V2的量程为0～3V，示数为1.2V；
则灯L1两端两端电压为1.2V，灯L2两端电压U2＝U﹣U1＝6V﹣1.2V＝4.8V；
故答案为：4.8V；1.2V；
22、（2018-2019和平期中）（4分）如图所示，开关S闭合后，L1、L2两盏灯均发光，甲、乙、丙是三个电表，请填出甲、乙、丙分别是电流表还是电压表：
（1）若L1、L2两灯是串联，则　甲、乙为电压表，丙为电流表　；
（2）若L1、L2两灯是并联，则　甲、乙为电流表，丙为电压表　。
【解答】解：
（1）闭合开关S，要使灯L1和L2串联且能发光，电流从电源正极出发，一路经过L1和L2和丙然后流回电源负极，故甲、乙为电压表，丙为电流表；
（2）闭合开关S，要使灯L1和L2并联且能发光，电流从电源正极开始分支，一路经过L1；另一路经过甲和L2，然后两路汇合通过乙流回电源负极，故甲、乙为电流表，丙为电压表。
故答案为：甲、乙为电压表，丙为电流表；甲、乙为电流表，丙为电压表。
23、（2018-2019和平期中）（3分）已知电子的电量为e。假设在t秒内，沿a→b的方向通过电阻R的横截面的自由电子数目为n，则通过R的电流强度[即电流]I的大小和方向及R两端的电压U分别是（　　）
A．I＝ne/t，方向沿a→b，U＝neR/t
B．I＝ne/t，方向沿b→a，U＝neR/t
C．I＝ne，方向沿a→b，U＝neR
D．I＝ne，方向沿b→a，U＝neR
【解答】解：（1）通过电阻R的横截面的电荷量：Q＝ne，
通过R的电流：I＝＝；（2）因为电子带负电，负电荷定向移动的方向与电流方向相反，所以电流方向是沿b→a；（3）R两端的电压：U＝IR＝×R＝。故选：B。
24、（2014-2015南开期中）在图中的圆圈中均为电流表或电压表，开关S闭合后，两灯均能发光，各表均有示数，下列说法正确的是（　　）
A.①③示数一定不相等
B．①④示数一定相等
C．②④示数一定不相等
D．③④一定是同种类的表
【分析】在圆圈中填入电表的原则是：不能使电路发生短路，也不能使电路发生断路。且要注意：电流表的电阻很小，在电路中相当于一根导线；电压表的电阻很大，它所在的电路可以看作是断路。
【解答】解：此图有两种情况：第一种是两灯串联。①③是电流表，②④是电压表。④测的是电源电压，②右边灯泡的电压；因为是串联，所以①③的示数相等，②④示数不相等，①④示数不可能相等。
第二种情况是两灯并联。①②④是电流表，③是电压表。②在干路上，测的是总电流，①测的是左边灯泡的电流，④测的是右边灯泡的电流，所以②④的示数不相等，①④示数可能相等。③是电压表，测的是电源电压，所以①③示数不相等。故选：C。
25、（2014-2015南开期中）要想同时知道干路电流和各支路的电流，如图所示，各测量方式中不正确的是（　　）
A． B．
C． D．
【分析】①电流表是测量电路电流的仪表，需要与用电器串联；
②在并联电路中，干路电流等于支路电流之和。
【解答】解：
A、A1与L1串联，A2串联在干路上，可测出L1支路和干路上的电流，再用干路电流减去A1的示数，即可得出L2支路的电流。此选项正确；B、A1与L2串联，A串联在干路上，A1串联在L2支路上，可测出L2支路和干路上的电流，再用干路电流减去A1的示数，即可得出L1支路的电流。此选项正确；C、A1与L1串联，A2与L2串联，可测出两条支路上的电流，两者相加即可得出干路上的电流。
