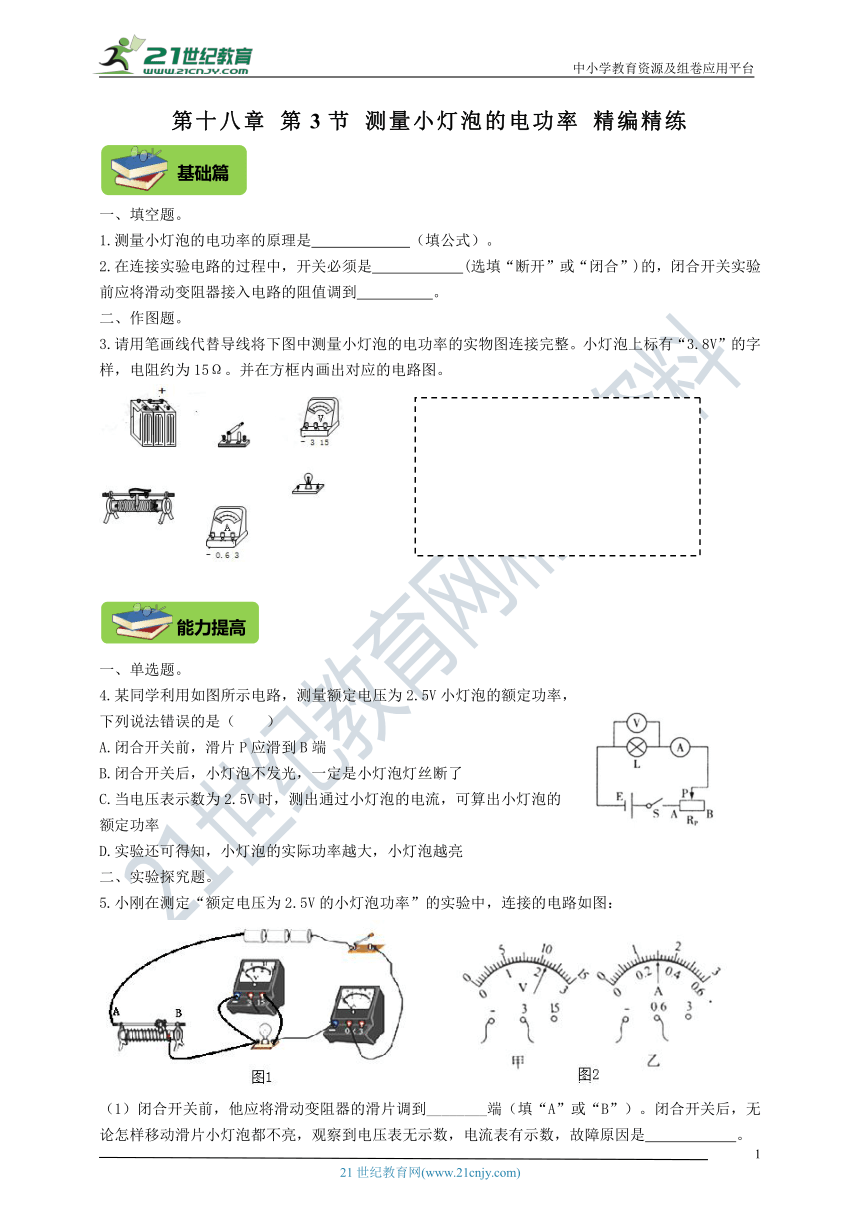

第十八章 第3节 测量小灯泡的电功率 精编精练

一、填空题。
1.测量小灯泡的电功率的原理是 （填公式）。
2.在连接实验电路的过程中，开关必须是 (选填“断开”或“闭合”)的，闭合开关实验前应将滑动变阻器接入电路的阻值调到 。
二、作图题。
3.请用笔画线代替导线将下图中测量小灯泡的电功率的实物图连接完整。小灯泡上标有“3.8V”的字样，电阻约为15Ω。并在方框内画出对应的电路图。



一、单选题。
4.某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（ ）
A.闭合开关前，滑片P应滑到B端
B.闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
C.当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的
额定功率
D.实验还可得知，小灯泡的实际功率越大，小灯泡越亮
二、实验探究题。
5.小刚在测定“额定电压为2.5V的小灯泡功率”的实验中，连接的电路如图：

（1）闭合开关前，他应将滑动变阻器的滑片调到________端（填“A”或“B”）。闭合开关后，无论怎样移动滑片小灯泡都不亮，观察到电压表无示数，电流表有示数，故障原因是 。

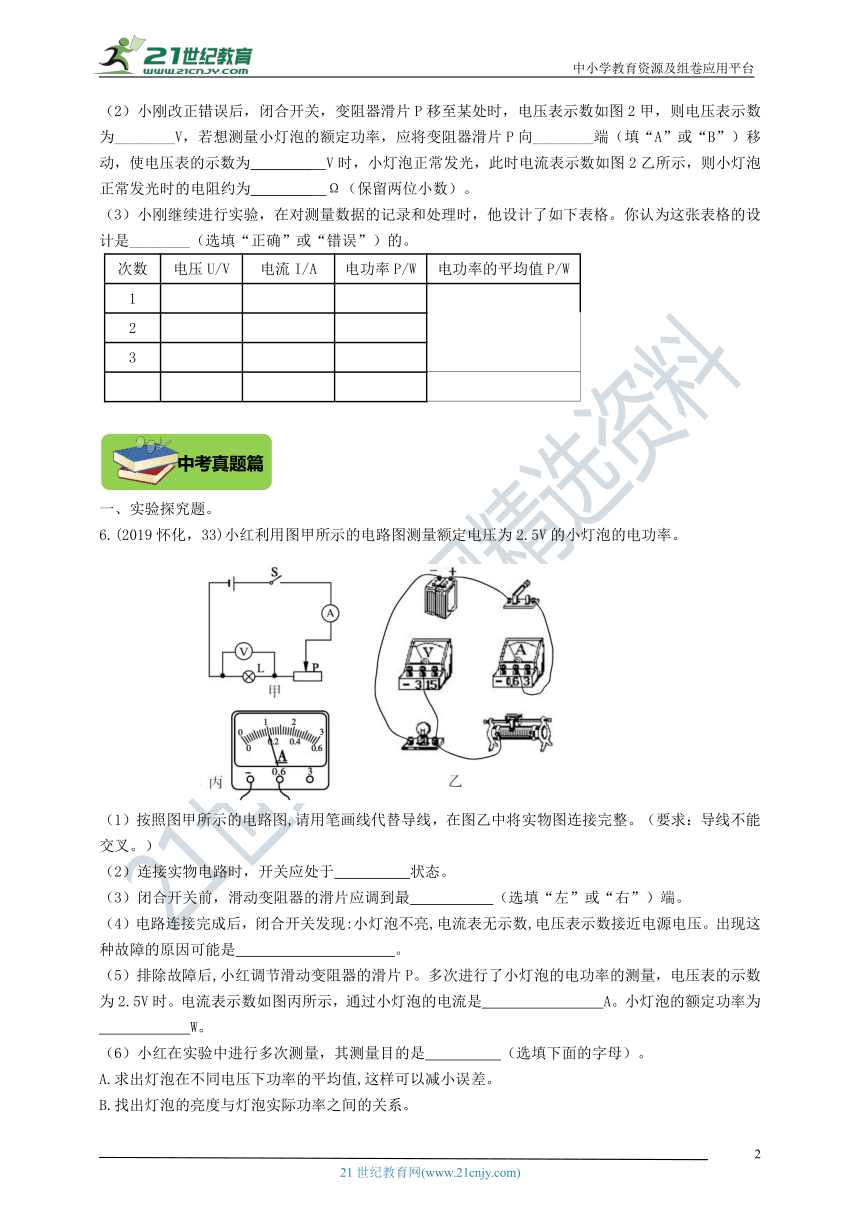

（2）小刚改正错误后，闭合开关，变阻器滑片P移至某处时，电压表示数如图2甲，则电压表示数为________V，若想测量小灯泡的额定功率，应将变阻器滑片P向________端（填“A”或“B”）移动，使电压表的示数为________?V时，小灯泡正常发光，此时电流表示数如图2乙所示，则小灯泡正常发光时的电阻约为________?Ω（保留两位小数）。
（3）小刚继续进行实验，在对测量数据的记录和处理时，他设计了如下表格。你认为这张表格的设计是________（选填“正确”或“错误”）的。
次数 电压U/V 电流I/A 电功率P/W 电功率的平均值P/W
1
2
3



一、实验探究题。
6.(2019怀化，33)小红利用图甲所示的电路图测量额定电压为2.5V的小灯泡的电功率。










（1）按照图甲所示的电路图,请用笔画线代替导线，在图乙中将实物图连接完整。（要求：导线不能交叉。）
（2）连接实物电路时，开关应处于 状态。
（3）闭合开关前，滑动变阻器的滑片应调到最 （选填“左”或“右”）端。
（4）电路连接完成后，闭合开关发现:小灯泡不亮,电流表无示数,电压表示数接近电源电压。出现这种故障的原因可能是 。
（5）排除故障后,小红调节滑动变阻器的滑片P。多次进行了小灯泡的电功率的测量，电压表的示数为2.5V时。电流表示数如图丙所示，通过小灯泡的电流是 A。小灯泡的额定功率为
W。
（6）小红在实验中进行多次测量，其测量目的是 （选填下面的字母）。
A.求出灯泡在不同电压下功率的平均值,这样可以减小误差。
B.找出灯泡的亮度与灯泡实际功率之间的关系。

第十八章 第3节 测量小灯泡的电功率 精编精练参考答案
1.P=UI
2.断开 大
3.如下图


4.B
5.（1）A 小灯泡短路 （2）2.2 B 2.5 8.33 (3)错误
6.（1）见下图； （2）断开； （3）右； （4）小灯泡断路； （5）0.2；0.5； （6）B。





基础篇



能力提高篇

中考真题篇
