鲁教版 物理八年级上册 4.2 凸透镜成像的规律（共16张ppt)

(共16张PPT)

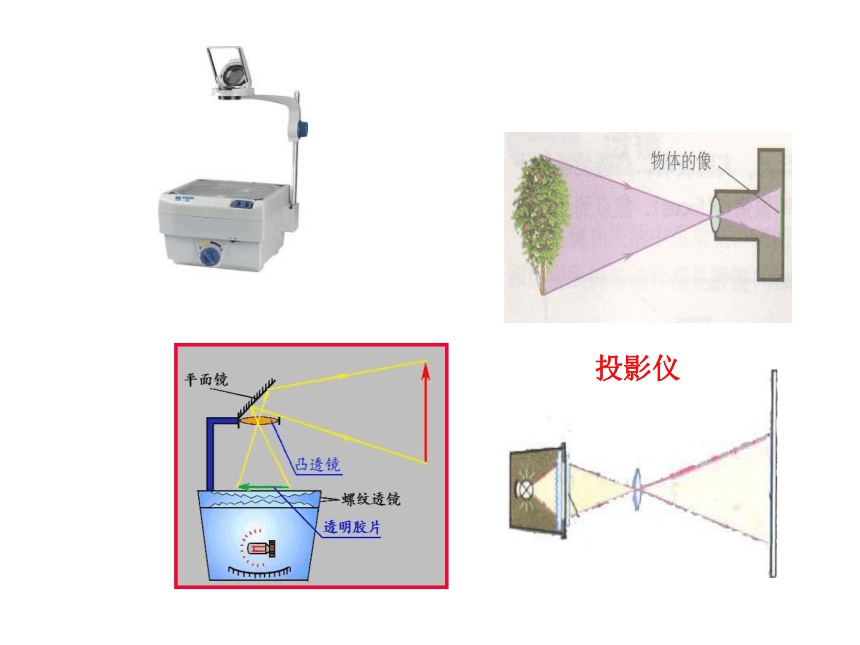

投影仪
4.2探究凸透镜成像规律

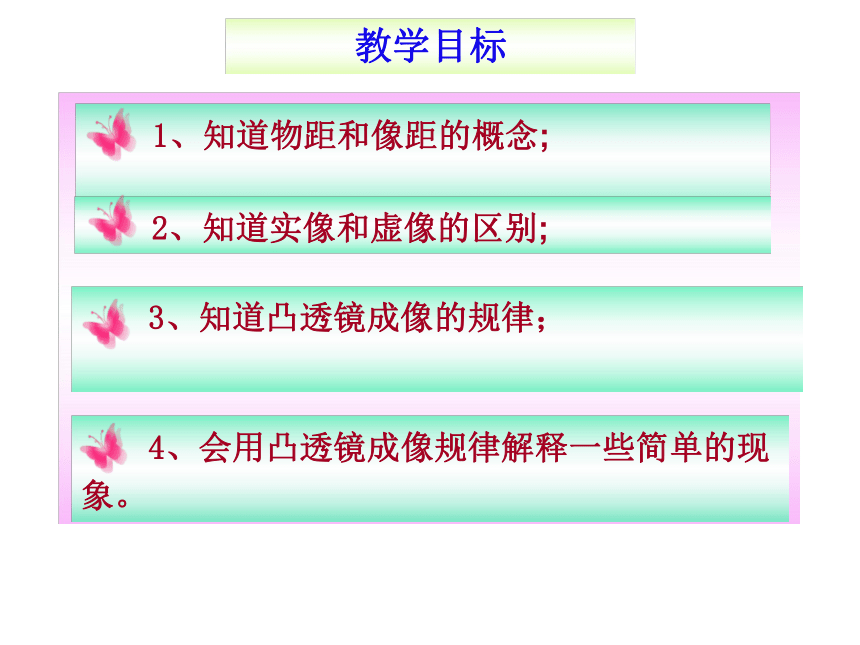

1、知道物距和像距的概念;
教学目标
2、知道实像和虚像的区别;
3、知道凸透镜成像的规律；
4、会用凸透镜成像规律解释一些简单的现象。

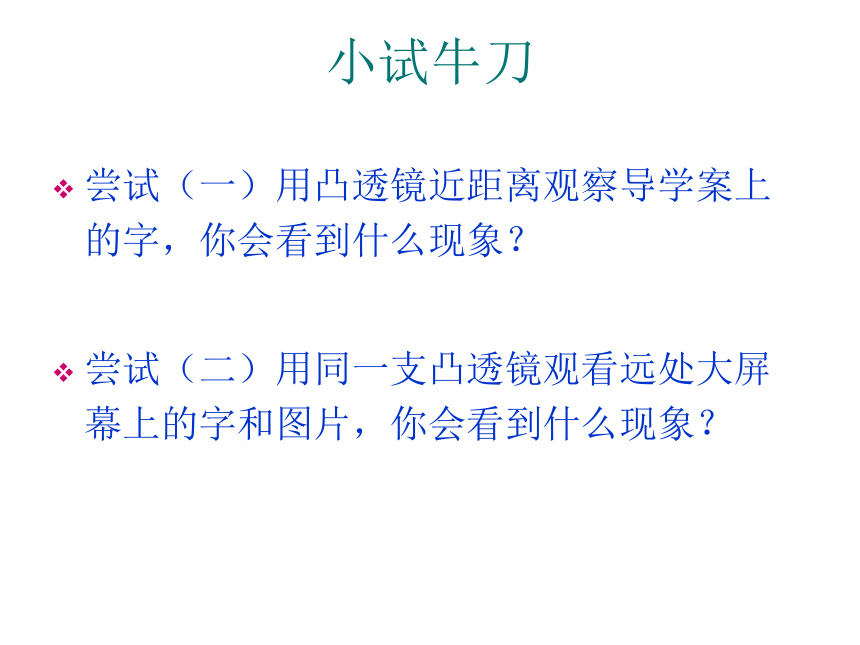

小试牛刀
尝试（一）用凸透镜近距离观察导学案上的字，你会看到什么现象？
尝试（二）用同一支凸透镜观看远处大屏幕上的字和图片，你会看到什么现象？

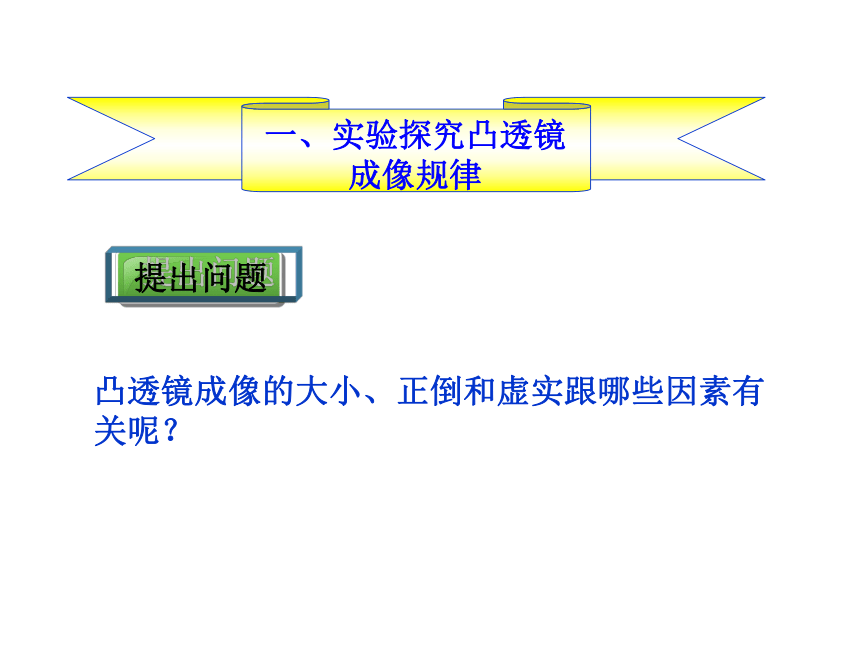

一、实验探究凸透镜成像规律
提出问题
凸透镜成像的大小、正倒和虚实跟哪些因素有关呢？

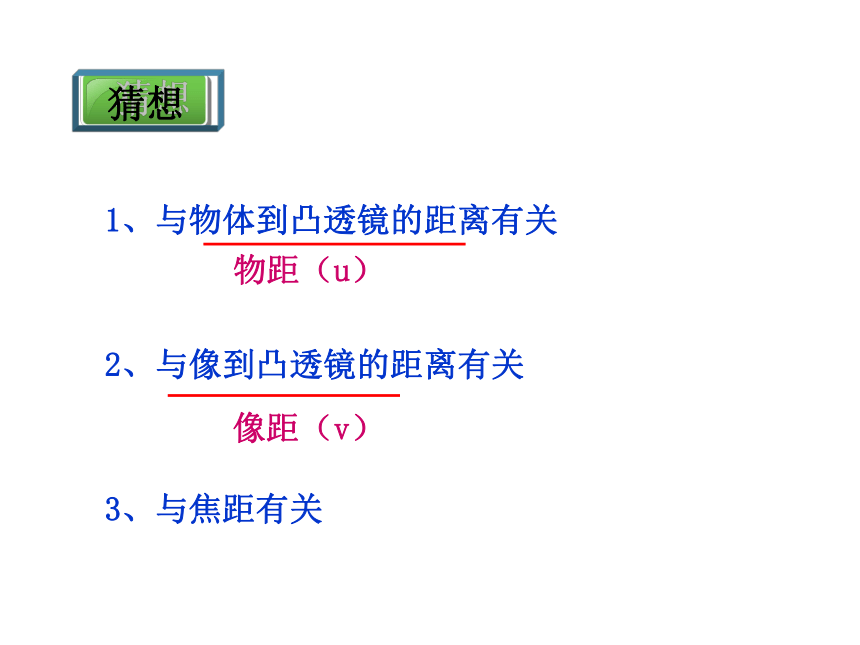

猜想
1、与物体到凸透镜的距离有关
2、与像到凸透镜的距离有关
3、与焦距有关
物距（u）
像距（v）
光具座
主要实验器材：
一、自主学习课本P88页观察与实验部分。
二、小组讨论设计实验方案。
三、小组讨论解决大屏幕上的问题。
思考问题：
1、如何保证像成在光屏的中央？
像成在光屏边缘怎么办？
2、如何确定像点的位置？
3、物距、像距是光具座标尺上的刻度值吗？如果不是，怎么确定物距、像距？
温馨提示：
1、主光轴上有几个特殊点（焦点和2倍焦距处），将主光轴划分为若干区域，在寻找规律时请注意观察物体和像所处的区域。
2、若光屏上无法看到像，可以试着透过透镜观察。
3、注意小组分工合作，并将实验数据记录在表格中。
4、实验结束，整理实验器材。
实验结论
物距与焦距的关系 像距与焦距的关系 像的性质
正倒 大小 实虚
u>2f
u =2f
fu =f
u < f
f < v < 2f
倒立
缩小
实像
v>2f
倒立
放大
实像
v>u
正立
放大
虚像
v =2f
倒立
等大
实像
不成像
规律总结
1. 分虚实/正倒， 分大小．
2.成实像时，物像 侧，物近像 像变 ；
3.成虚像时，物像 侧，物近像 像变 ；
4.无论实像还是虚像，物像的运动方向 。
一倍焦距
二倍焦距
异
相同
远
大
同
近
小
这样的照片你满意吗？
你有办法解决吗？
将照相机离人近一些，
将底片离镜头远 一些。
课堂小结
作业布置
搜集凸透镜成像的应用
制作模型照相机（利用凸透镜成像规律）
