课件33张PPT。
高三地理复习课
等值线图的判读

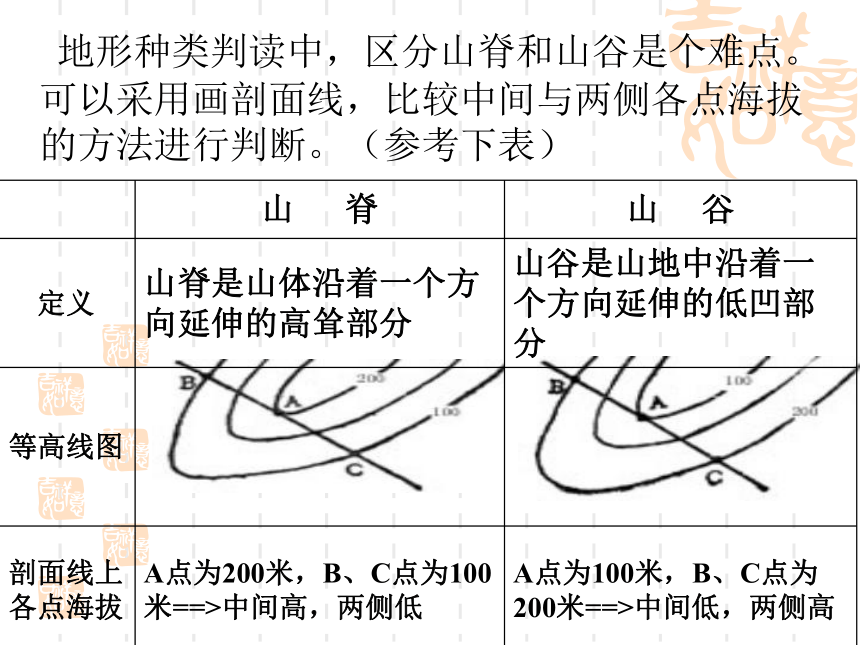

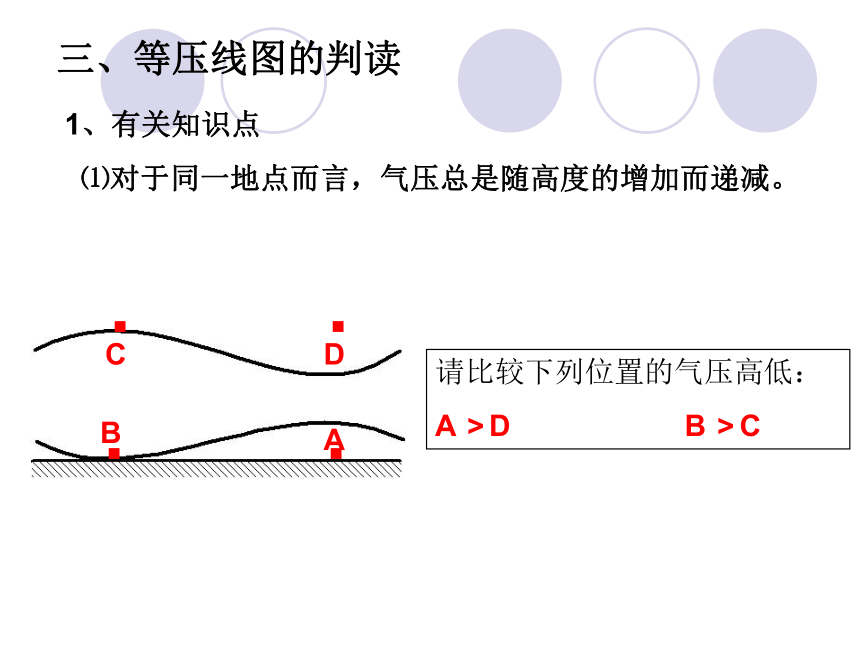

包括：等高线 、等压线、等深线、等降水量线、等温线、等震线、等太阳辐射量线1 地形种类判读中，区分山脊和山谷是个难点。可以采用画剖面线，比较中间与两侧各点海拔的方法进行判断。（参考下表）1 三、等压线图的判读1、有关知识点⑴对于同一地点而言，气压总是随高度的增加而递减。请比较下列位置的气压高低：

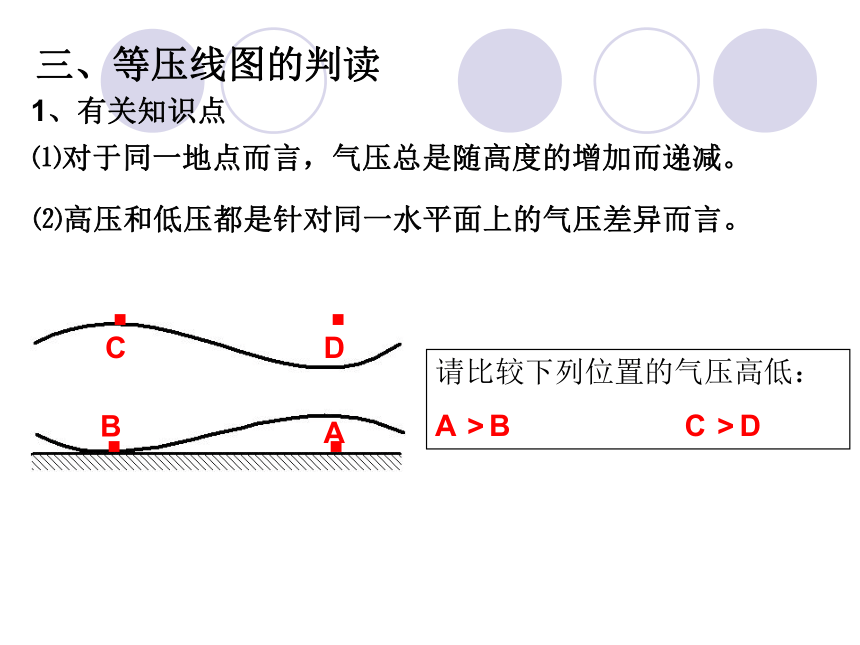

A D B C > > 1 三、等压线图的判读1、有关知识点⑴对于同一地点而言，气压总是随高度的增加而递减。⑵高压和低压都是针对同一水平面上的气压差异而言。请比较下列位置的气压高低：

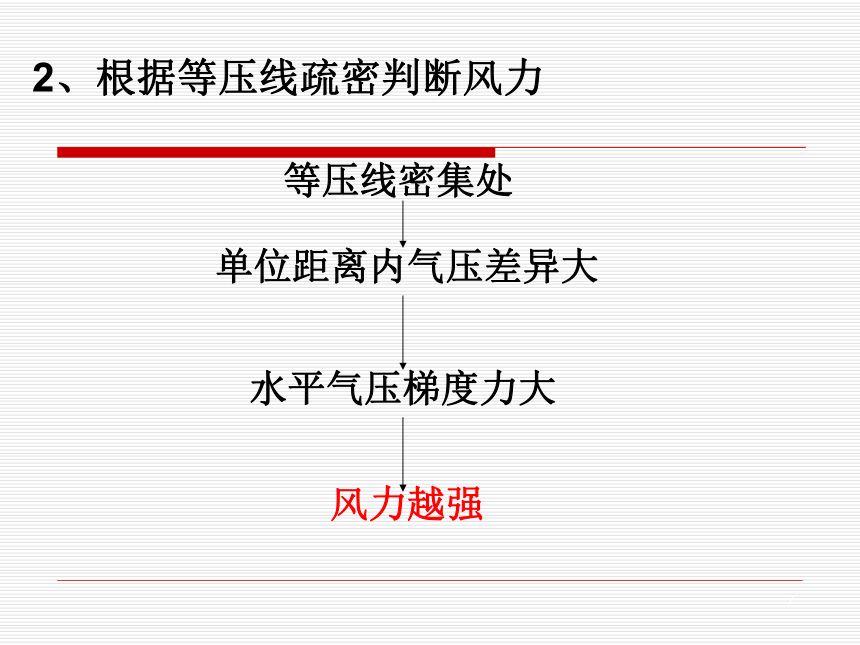

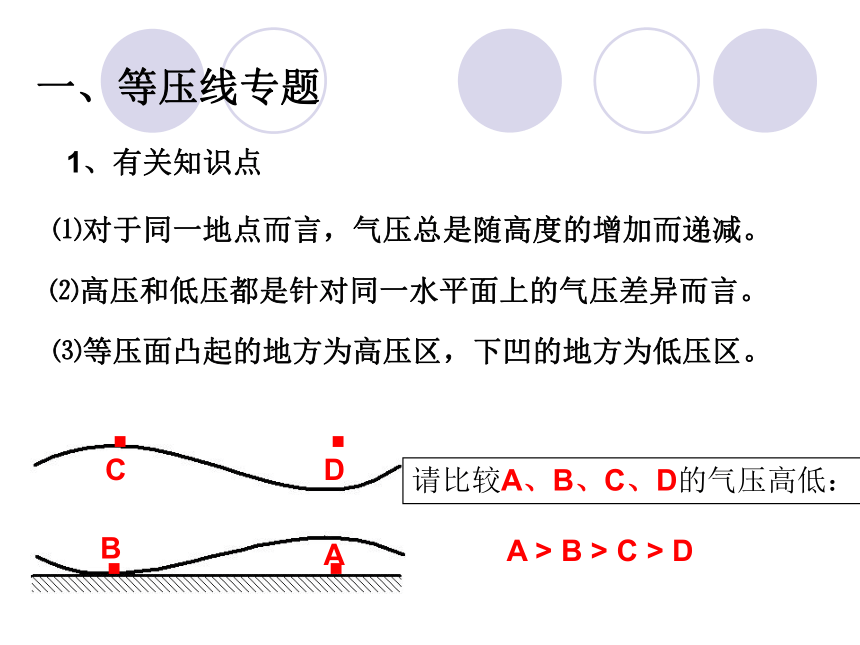

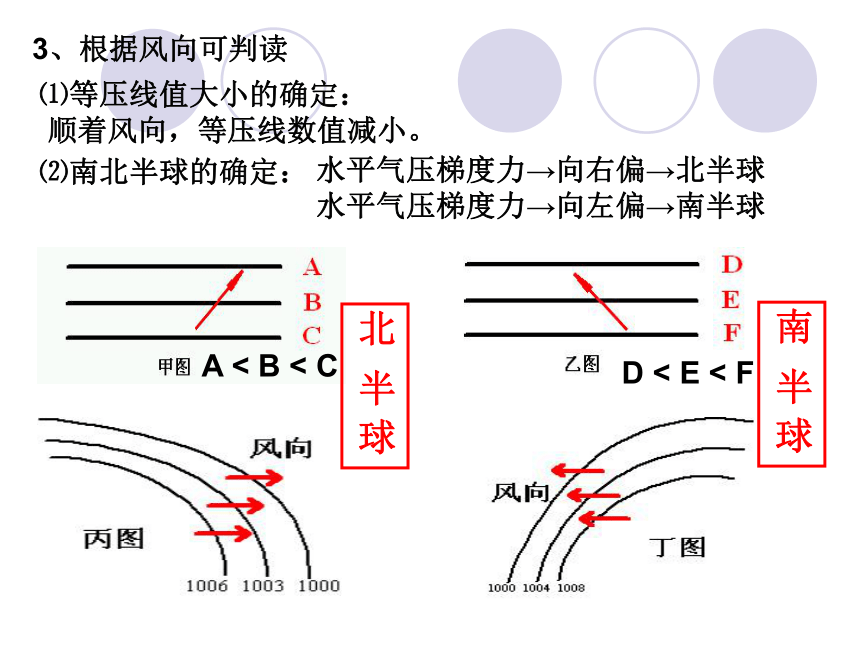

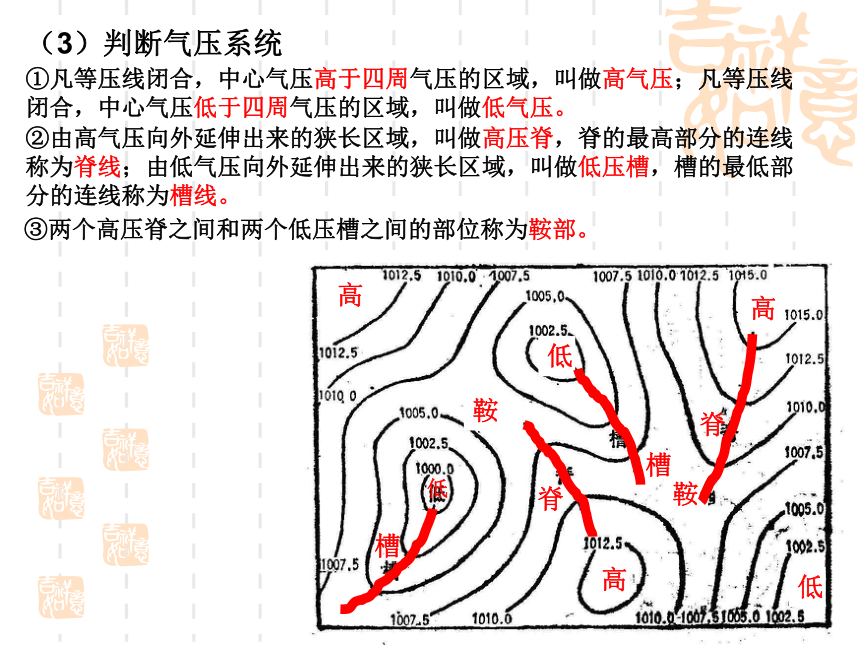

A B C D > > 1 一、等压线专题1、有关知识点⑴对于同一地点而言，气压总是随高度的增加而递减。⑵高压和低压都是针对同一水平面上的气压差异而言。请比较A、B、C、D的气压高低：⑶等压面凸起的地方为高压区，下凹的地方为低压区。A > B > C > D1（3）判断气压系统①凡等压线闭合，中心气压高于四周气压的区域，叫做高气压；凡等压线闭合，中心气压低于四周气压的区域，叫做低气压。②由高气压向外延伸出来的狭长区域，叫做高压脊，脊的最高部分的连线称为脊线；由低气压向外延伸出来的狭长区域，叫做低压槽，槽的最低部分的连线称为槽线。③两个高压脊之间和两个低压槽之间的部位称为鞍部。12、根据等压线疏密判断风力等压线密集处单位距离内气压差异大水平气压梯度力大风力越强13、根据风向可判读⑴等压线值大小的确定：

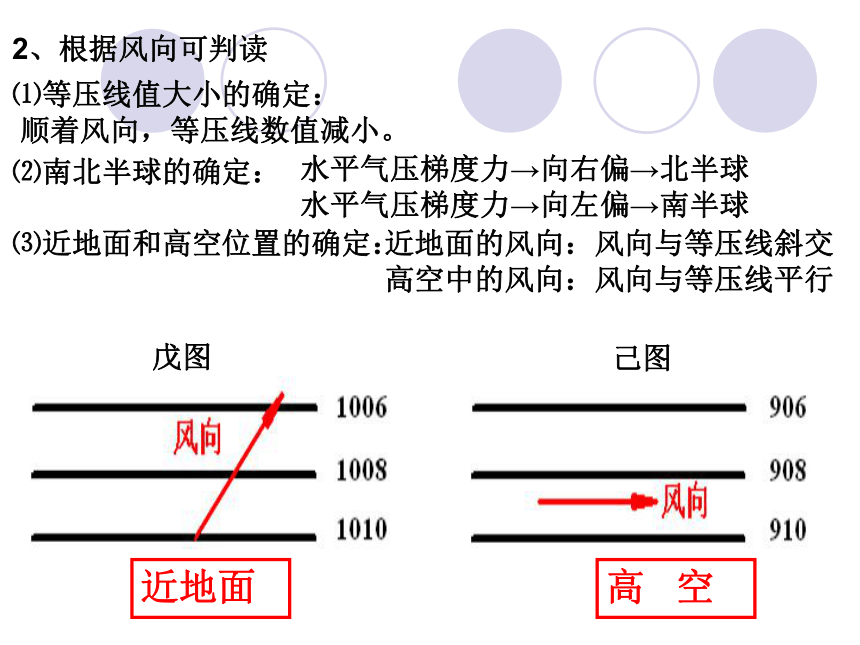

顺着风向，等压线数值减小。A < B < CD < E < F⑵南北半球的确定：水平气压梯度力→向右偏→北半球
水平气压梯度力→向左偏→南半球12、根据风向可判读⑴等压线值大小的确定：
顺着风向，等压线数值减小。⑵南北半球的确定：水平气压梯度力→向右偏→北半球
水平气压梯度力→向左偏→南半球⑶近地面和高空位置的确定：近地面的风向：风向与等压线斜交

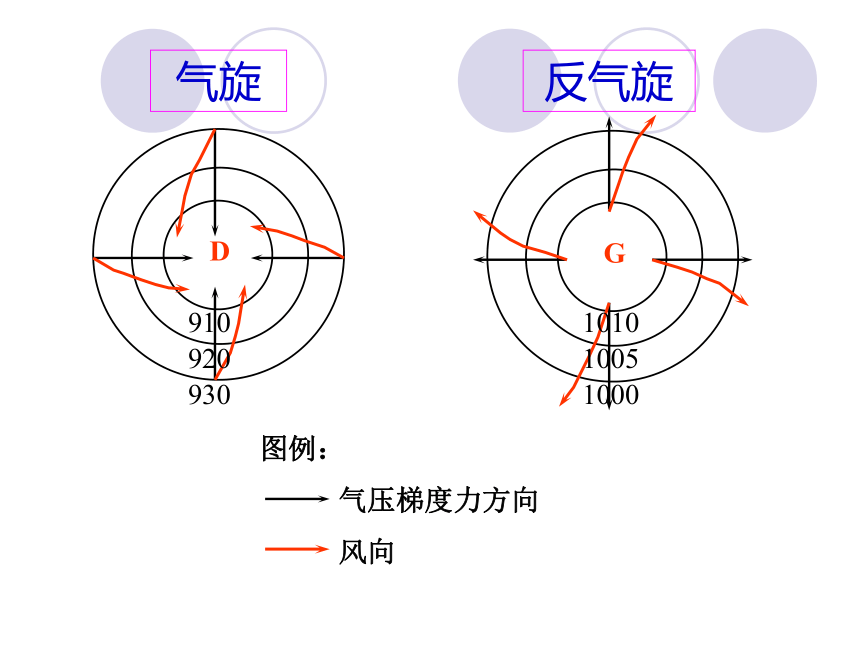

高空中的风向：风向与等压线平行1D图例：
气压梯度力方向

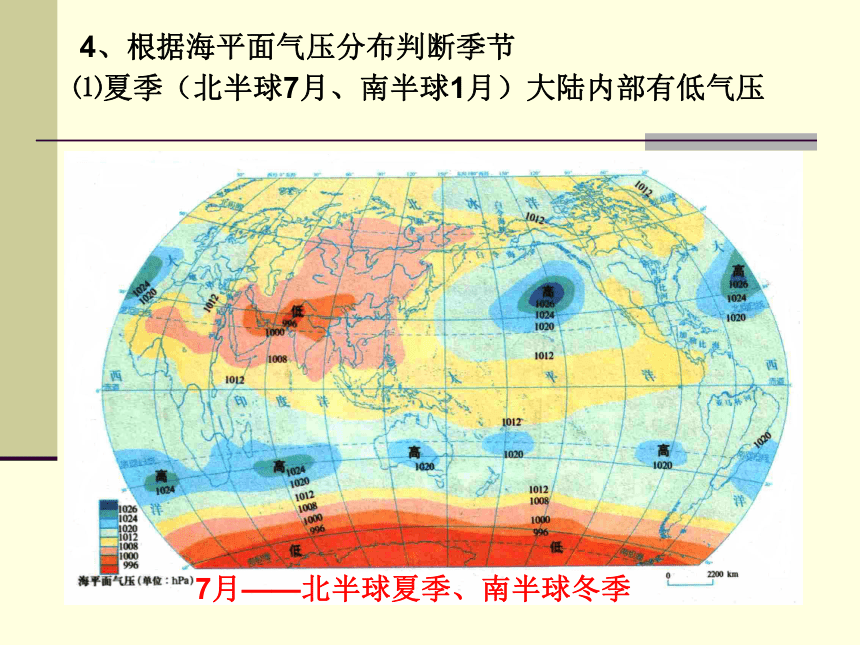

风向930910920G气旋反气旋10001010100514、根据海平面气压分布判断季节⑴夏季（北半球7月、南半球1月）大陆内部有低气压7月——北半球夏季、南半球冬季14、根据海平面气压分布判断季节⑴夏季（北半球7月、南半球1月）大陆内部有低气压⑵冬季（北半球1月、南半球7月）大陆内部有高气压1月——北半球冬季、南半球夏季15、根据闭合等压线判断天气状况北半球：
低气压（气旋）中心附近→阴雨天气
高气压（反气旋）中心附近→晴朗天气1 四、等温线图的判读1、有关知识点⑴等温线的走向：①等温线与纬线方向基本一致：②等温线大体与海岸线平行：影响因素：太阳辐射由低纬向高纬递减影响因素：受海洋影响程度不同③等温线与等高线平行或与山脉走向平行：影响因素：受地形起伏的影响1 四、等温线图的判读1、有关知识点⑵等温线的弯曲如果等温线向低纬弯曲→该地气温较同一纬度低气 温 低1 四、等温线图的判读1、有关知识点⑵等温线的弯曲如果等温线向低纬弯曲→该地气温较同一纬度低→冬季大陆气 温 低1 四、等温线图的判读1、有关知识点⑵等温线的弯曲如果等温线向低纬弯曲→该地气温较同一纬度低→冬季大陆夏季海洋气 温 低1 四、等温线图的判读1、有关知识点⑵等温线的弯曲如果等温线向低纬弯曲→该地气温较同一纬度低→冬季大陆夏季海洋寒流经过1 四、等温线图的判读1、有关知识点⑵等温线的弯曲如果等温线向低纬弯曲→该地气温较同一纬度低→冬季大陆夏季海洋寒流经过地势较高气 温 低1 四、等温线图的判读2、根据等温线分布可判读⑴判断南北半球气温总是由低纬向高纬递减→向北等温线数值降低→北半球
向北等温线数值升高→南半球14101 四、等温线图的判读2、根据等温线分布可判读⑴判断南北半球气温总是由低纬向高纬递减→向北等温线数值降低→北半球
向北等温线数值升高→南半球⑵判断季节和海陆分布1 四、等温线图的判读2、根据等温线分布可判读⑴判断南北半球气温总是由低纬向高纬递减→向北等温线数值降低→北半球
向北等温线数值升高→南半球⑵判断季节和海陆分布⑶判断洋流流向和洋流的性质等温线弯曲的方向即为洋流的流向：①等温线向低值弯曲：
洋流由温度高处流向温度
较低处，即由低纬流向高纬，
为暖流。②等温线向高值弯曲：
洋流由温度低处流向温度
较高处，即由高纬流向低纬，
为寒流。11、若此图为海平面等压线图，且数值自北向南递减，则下列叙述正确的是（ ） A. 丙处多阴雨天气 B. 甲处天气晴朗
C. 丁处吹偏北风 D. 乙处吹偏南风23o26'0o●丙●丁●乙●甲C1（ ）D 2、13、下图为等温线分布图，M地、N地的地形应为（ ）A. 高原和平原 B. 高原和山地
C. 山地和盆地 D. 盆地和平原12℃14℃12℃14℃MNC14、读下面等值线，已知a>b>c，下列正确的是（ ）A. 若为等高线，则L2为山谷
B. 若为等压线，则L1为鞍部
C. 若为海平面等温线图，则L2为寒流
D. 若为1月份等温线图，从海陆分布来看，A是南半球的海洋D1五、降水量线图的判读与应用
等降水量线图的判读与上述等温线图的判读方法相似，也主要是看等降水量线的走向、疏密及数值等几个方面，其具体判读方法总结如下：
(1)判断降水的地区分布差异大小
密集——降水的地区分布差异大
稀疏——降水的地区分布差别小
如下图，B地区等降水量线比A地密集，B地区降水分布差别比A地大。(图中单位mm，下同)
1(2)判断海陆影响
等降水量线与海岸线大致平行——降水自沿海向内陆减少。如下图是我国辽宁省年降水量等值线分布状况，降水由东南沿海向西北内陆减少。(3)判断迎风坡和背风坡
等降水量线与山脉走向平行
多雨——迎风坡少雨——背风坡11
例一：锋面气旋的判读
①确定锋面位置：在低气压区(气旋)，锋面多形成在低压槽处，如下图中AB和CD线处。
②确定锋面附近风向：根据南北半球风向的画法，可确定锋面附近的风向，如图中，E、H、K点为偏北风，M、F、N为偏南风。
③判断冷暖空气(气团)：图中E、H、K点都在锋面北侧，气温比南面的气流低，因为E、H、K从北方吹来，来自高纬地区，M、N、F相反，故E、H、K为冷气团，M、N、F为暖气团。
④确定锋面性质及移动方向：根据图中空气的移动方向和冷暖扭转的性质，可确定AB为冷锋，CD为暖锋。由此又可确定，锋面都应随着气流呈反时针方向移动。1【例2】下图是北半球部分地区某时刻地面天气图。读图回答。
(1)图中a、b、c三地气压P相比较( )
APa＞Pb＞Pc BPa＜ Pb ＜Pc
CPb＞Pc＞Pa DPb＜ Pc ＜ Pa(2)当图所示天气系统影响我国时，我国北方地区不可能出现的自然现象是( )
A沙尘暴 B干旱
C泥石流 D暴雪
(3)此时可能出现的现象是
A地球公转到远日点附近
B太阳耀斑爆发
C我国大部分地区太阳早于6∶00升起
D太阳直射北半球1【解题思路】据图中等压线分布可较容易判断出三者大小关系为：Pa＞Pb＞Pc。锋面气旋影响我国北方地区时，考虑北方地形、降水等因素，不可能出现的是泥石流。由图中地面形成了高压中心，可知此时北半球为冬季。
【答案】(1)A (2)C (3)B
【迁移·变式】(1)请你说出甲、乙两地农业的地域类型?
(2)乙地区河流水文特征是什么?
(3)若在乙地附近城市布局一化工企业，应如何布局?
1再见1
