第2节 地球仪和地图（第2课时）（课件 35张ppt）

(共35张PPT)
（第2课时）

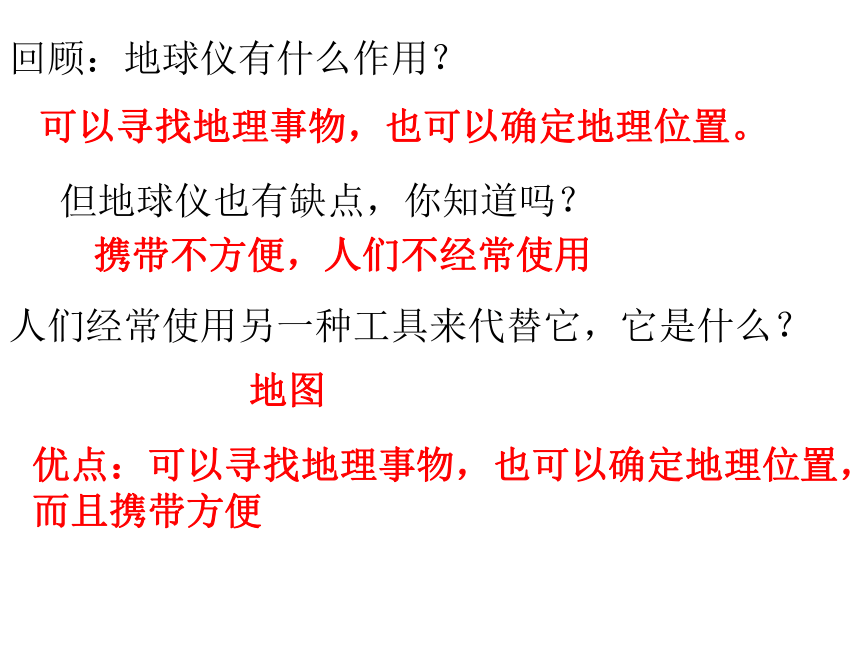

回顾：地球仪有什么作用？
可以寻找地理事物，也可以确定地理位置。
但地球仪也有缺点，你知道吗？
携带不方便，人们不经常使用
人们经常使用另一种工具来代替它，它是什么？
地图
优点：可以寻找地理事物，也可以确定地理位置，
而且携带方便
政区图

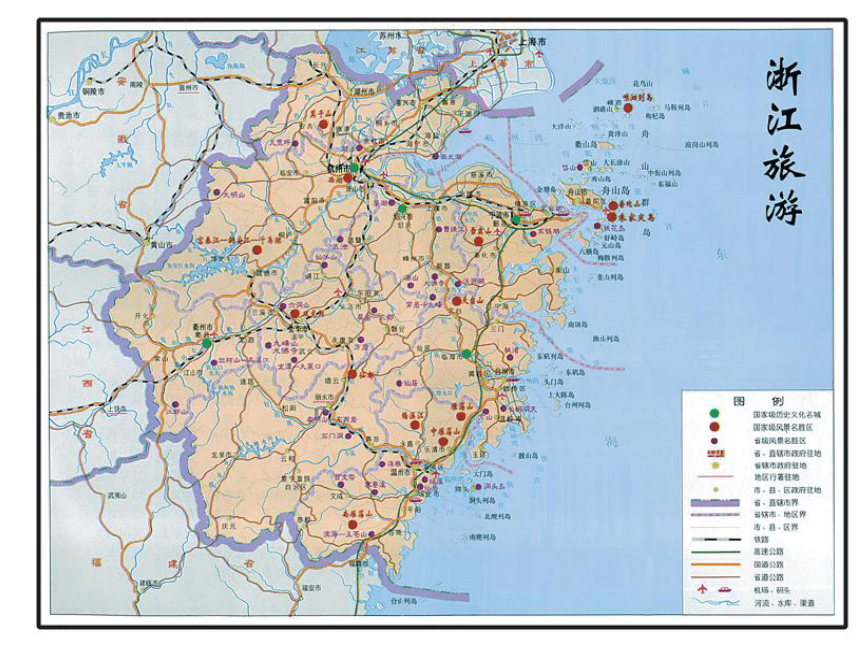

旅游图
平面示意图
要看懂这三幅地图先要掌握地图的基本语言
1.比例尺
（二）地图的三要素：
2.方向
3.图例与注记

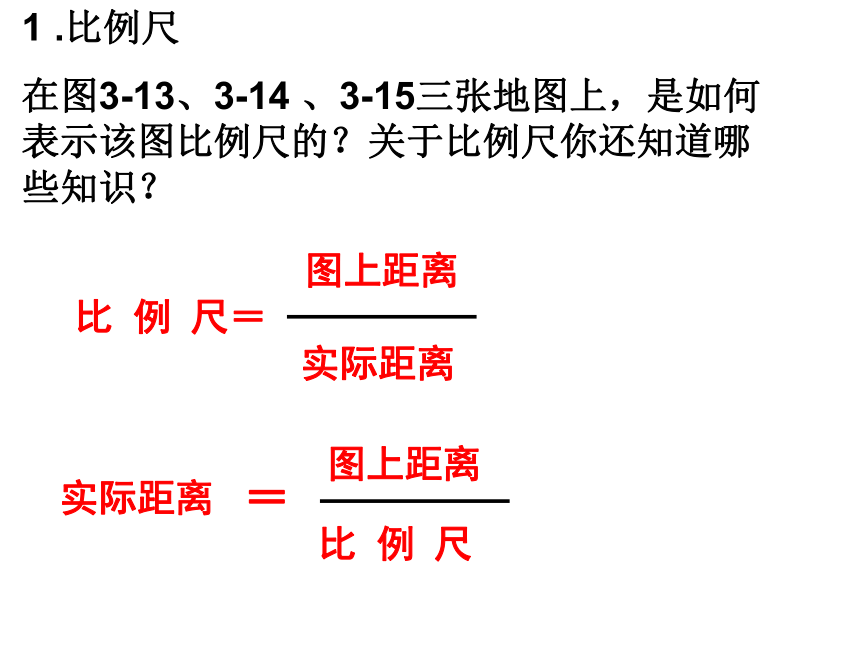

.比例尺
在图3-13、3-14 、3-15三张地图上，是如何表示该图比例尺的？关于比例尺你还知道哪些知识？

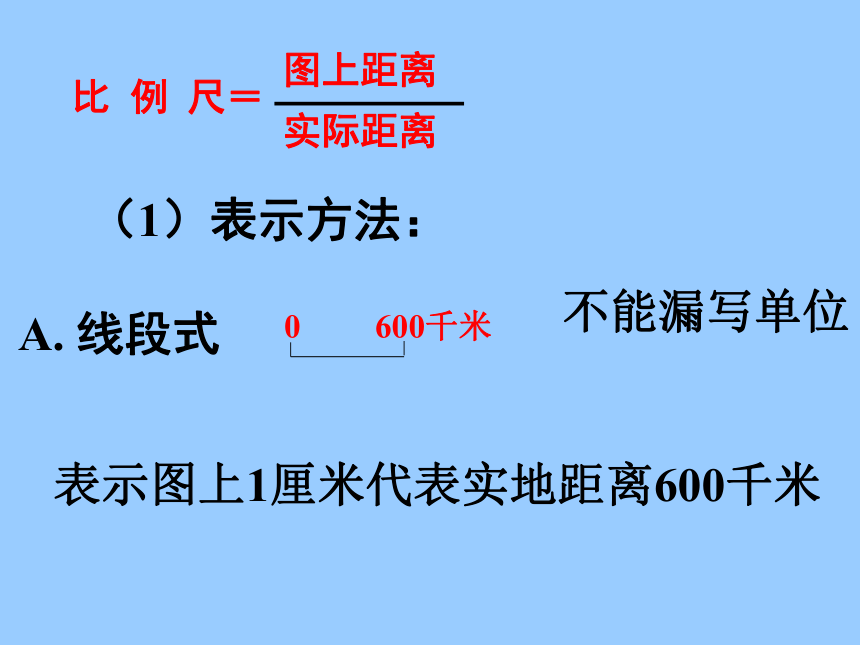

比 例 尺＝
A. 线段式
（1）表示方法：
表示图上1厘米代表实地距离600千米
不能漏写单位

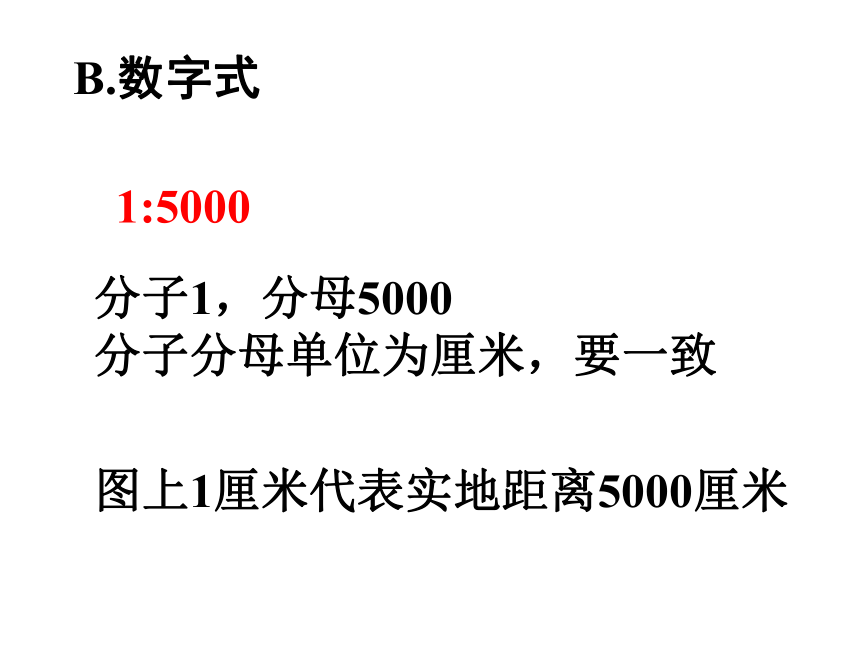

B.数字式
图上1厘米代表实地距离5000厘米
分子1，分母5000
分子分母单位为厘米，要一致
1:5000

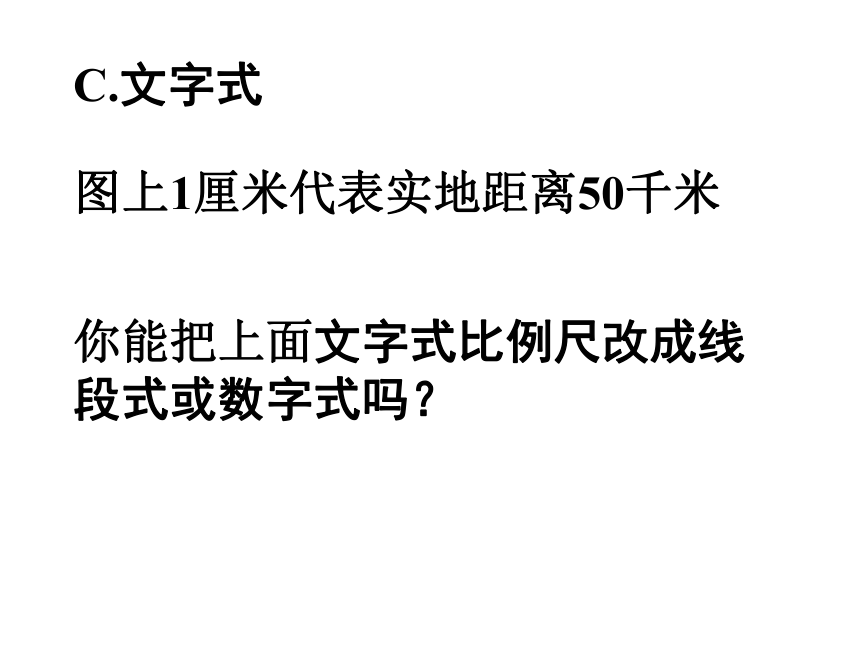

C.文字式
图上1厘米代表实地距离50千米
你能把上面文字式比例尺改成线段式或数字式吗？
1、在中国政区图上量算北京与香港之间的直线距离4cm.（比例尺1:500000000）则两地的实际直线距离是多少？
【活动】
4cm
4×500000000cm=2000km
比例尺的大小：是指比例尺值的大小。
比例尺的分子为1，所以分母越大，比例尺越小。
（2）比例尺的大小
小
小
大
小
较详细
简单
仔细观察中国行政区划图、浙江旅游图、荣安社区平面图比较三幅地图的比例尺大小，表示范围及表示内容详细情况的关系.
大
较大
详细
由上图表你能得到什么结论？

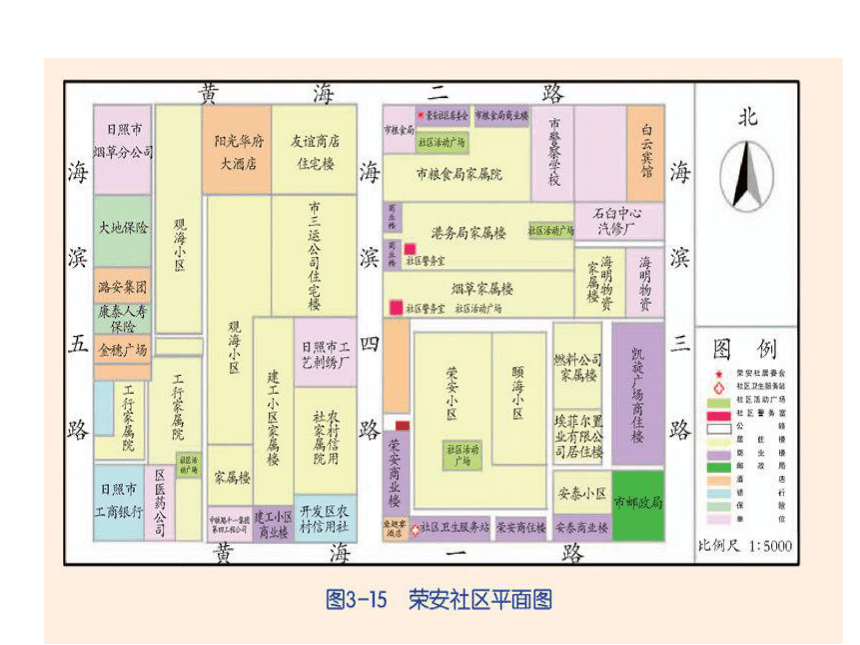

中国政区图 浙江旅游图 荣安社区平面图
地图比例尺大或小
地图表示的范围大，较大或小
地图表示地理事物详细，较详细或简单
一般比例尺越大，地图上所表示的实际范围越小，但表示的内容越详细。
相反，一般比例尺越小，则表示的范围越大，内容越简单。
在同样的图幅上：
学以致用：
浙江旅游图和光明中学社区平面图相比较，谁的比例尺大？谁的范围大？内容详细？
光明中学社区比例尺大，浙江旅游图范围大，光明中学社区内容详细
政区图
旅游图
平面示意图
这三幅地图是如何表示方向的呢？
1、经纬网定向法:
2、一般定向法:
3、指向标定向法：
2.方向:
根据经纬度判读方向,其中经线表
示南北方向，纬线表示东西方向。
上北下南， 左西右东
有的地图用一个指北的方向标来
指示的方向。
经纬网定向法
一般定向法
常用的8个方向




































常用的8个方向
东
南
西
北
东北
东南
西南
西北
找到南雁荡山、普
陀山、千岛湖，确定它们
在浙江省的位置。
杭州市在温州市的什么方向？
中心
中心
指向标定向法
指向标地图定向
练一练：
1.a在b的什么方向？
2.b在c的什么方向？
还是刚才的问题，你能再做一次吗？
地图上常用不同的图例来表示河流、城市等各种各样的地理事物。在这三幅地图上分别是用什么图例表示不同的地理事物？你知道哪些常见的图例？
3.图例与注记
首都
省会、直辖市、首府
一般城市
洲界
国界
未定国界
省、直辖市、自治区界
地区界
铁路
公路
长城
运河
河流、湖泊
季节性河流、湖泊
水库
渠道
井
泉
山脉
山峰
隘口
沙漠
沼泽
图例与注记
地图上用来表示地理事物或地理现象的符号叫图例
地图上用做说明地理事物的文字或数字叫注记
房屋
学校
医院
工厂
邮局
公路
乡村路
铁路
河流
桥
山
池塘
卫星遥感拍摄的地图
其他形式地图
三维地图
其他形式地图
其他形式地图
导航和数字地图（阅读P92）
数字地图可以在电子屏幕上显示的地图
北斗导航系统由5颗静止轨道卫星和30颗
非静止轨道卫星组成。能同时提供定位和
通讯服务是北斗卫星导航系统的主要优点
1、当你站在地球的某一点上，发现你的前后左右都是北方，你是站在（ ）
A.北极 B.南极 C.赤道 D.北京
B
2、下列4幅图幅大小相同的政区图中，比例尺最大的是（ ）
A.世界政区图 B.中国政区图
C.浙江省政区图 D.杭州市政区图
D
3、（1）比例尺的定义：表示实地 在地图上的
程度。
（2）比例尺的计算公式：比例尺＝图上距离/实际距离
①有一地图，比例尺为1：2000000，其含义为
。
②有一地图，图上甲乙两地距离5厘米，代表实际距离2公里，则该地图的比例尺为 。
（3）比例尺常用的表示方法：线段式、数字式、文字式，写出下列表格中的比例尺的其他两种形式。
（4）比例尺有大小之分，大比例尺表示的范围 ，
描述的内容比较 。
距离
缩小
详细
1:40000
小
1：2000000
图上1厘米表示的实地距离为 20千米
图上1厘米表示的实地
距离为 20千米
线段式 数字式 文字式
0 2千米
? ? ?
（1）此地图是用___________来判断方向的.
看学校地图，回答下列问题：
（2）里仁花园在学校的______方向；排球场在体育馆的________ 方向。
（3）如果按照地图三要素来看，此地图还少了什么？
（5）如果有客人问你从校门到艺术楼怎么走，你会怎么告诉他呢？
指向标定向法
东北
正北
比例尺和图例
小 结
地图
定义
作用
种类
三要素
比例尺
图例
方向
线段式
数字式
文字式
经纬网定向法
指向标定向法
一般定向法
