2019-2020年绵阳江油外国语学校人教版物理九年级上册复习课小练习(第18章 电功率 第4节　焦耳定律)

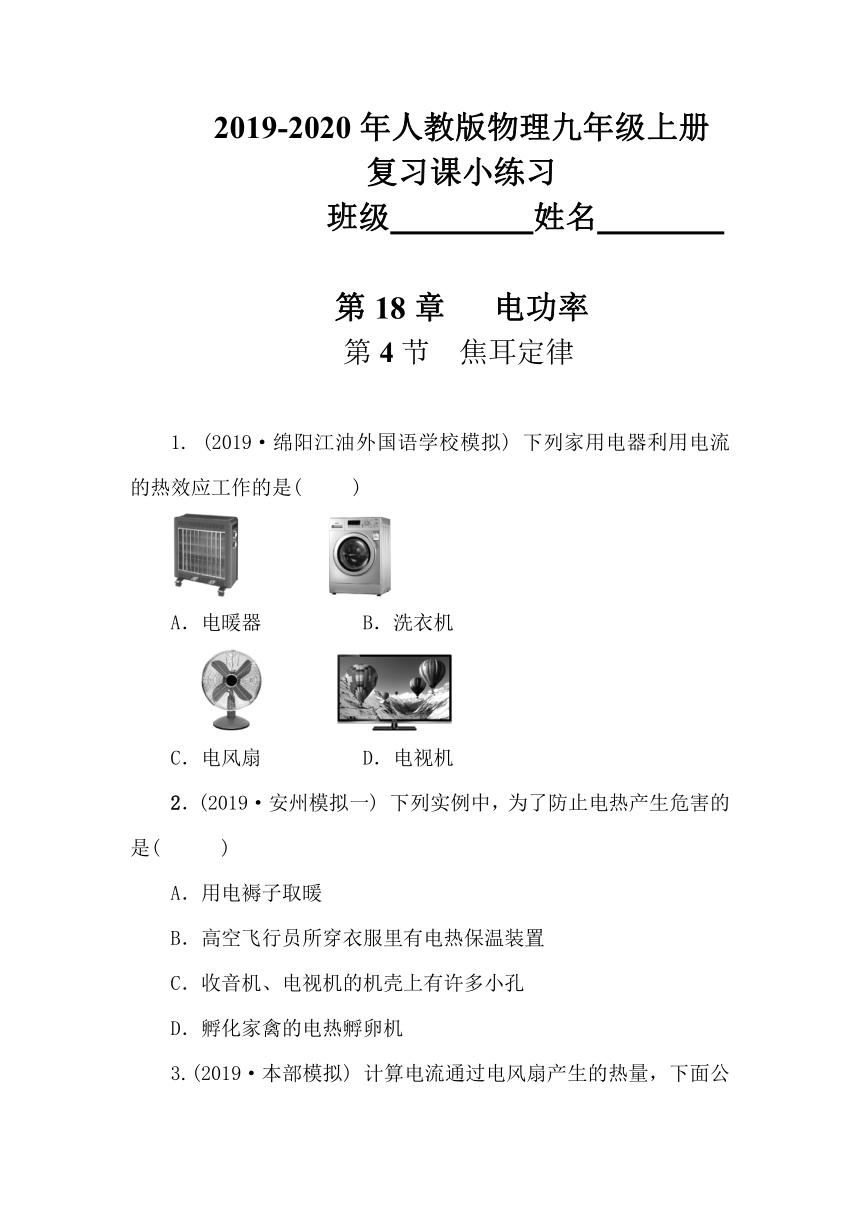

2019-2020年人教版物理九年级上册
复习课小练习
班级 姓名

第18章 电功率
第4节　焦耳定律

1. (2019·绵阳江油外国语学校模拟) 下列家用电器利用电流的热效应工作的是( )

A．电暖器 　　　　B．洗衣机

C．电风扇 　　　　D．电视机
2．(2019·安州模拟一) 下列实例中，为了防止电热产生危害的是( )
A．用电褥子取暖
B．高空飞行员所穿衣服里有电热保温装置
C．收音机、电视机的机壳上有许多小孔
D．孵化家禽的电热孵卵机

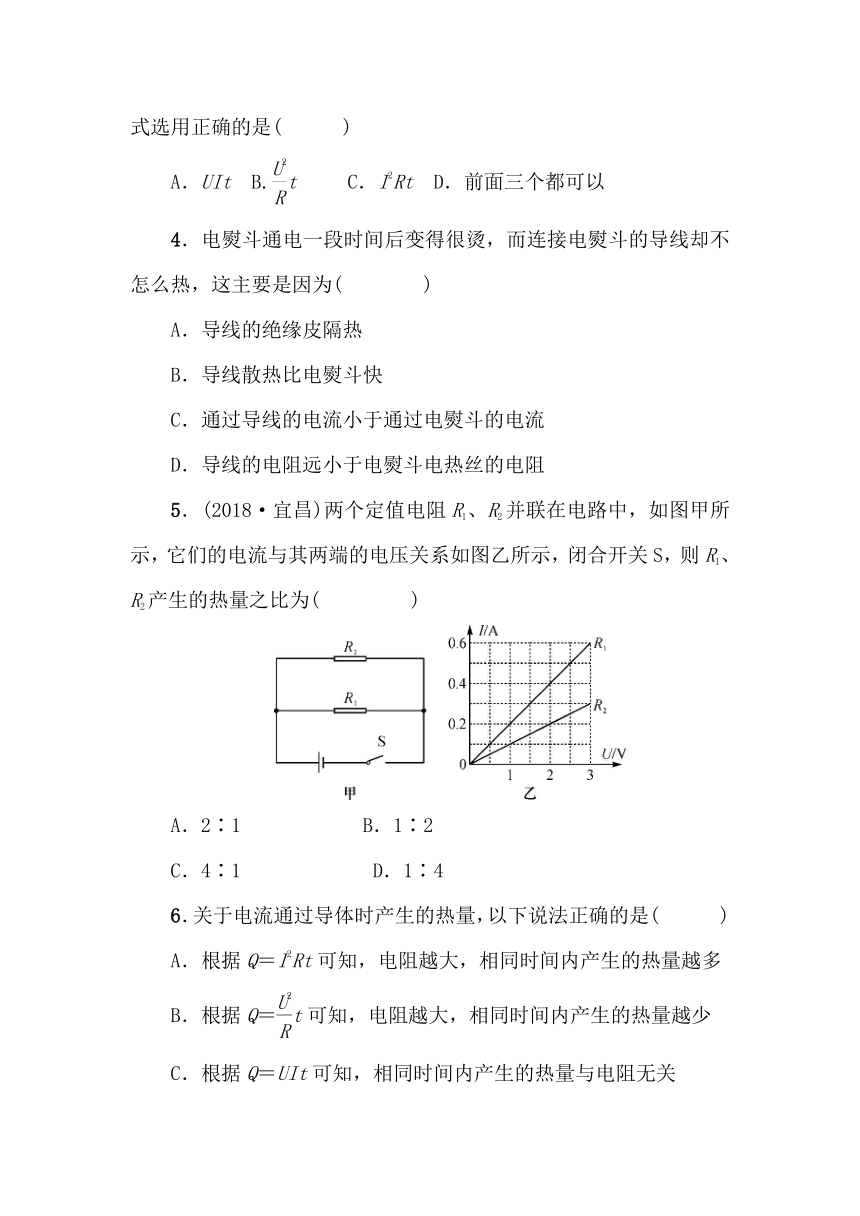

3.(2019·本部模拟) 计算电流通过电风扇产生的热量，下面公式选用正确的是( )
A．UIt B.t C．I2Rt D．前面三个都可以
4．电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，这主要是因为( )
A．导线的绝缘皮隔热
B．导线散热比电熨斗快
C．通过导线的电流小于通过电熨斗的电流
D．导线的电阻远小于电熨斗电热丝的电阻
5．(2018·宜昌)两个定值电阻R1、R2并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则R1、R2产生的热量之比为( )

A．2∶1 B．1∶2
C．4∶1 D．1∶4
6．关于电流通过导体时产生的热量，以下说法正确的是( )
A．根据Q＝I2Rt可知，电阻越大，相同时间内产生的热量越多
B．根据Q＝t可知，电阻越大，相同时间内产生的热量越少
C．根据Q＝UIt可知，相同时间内产生的热量与电阻无关

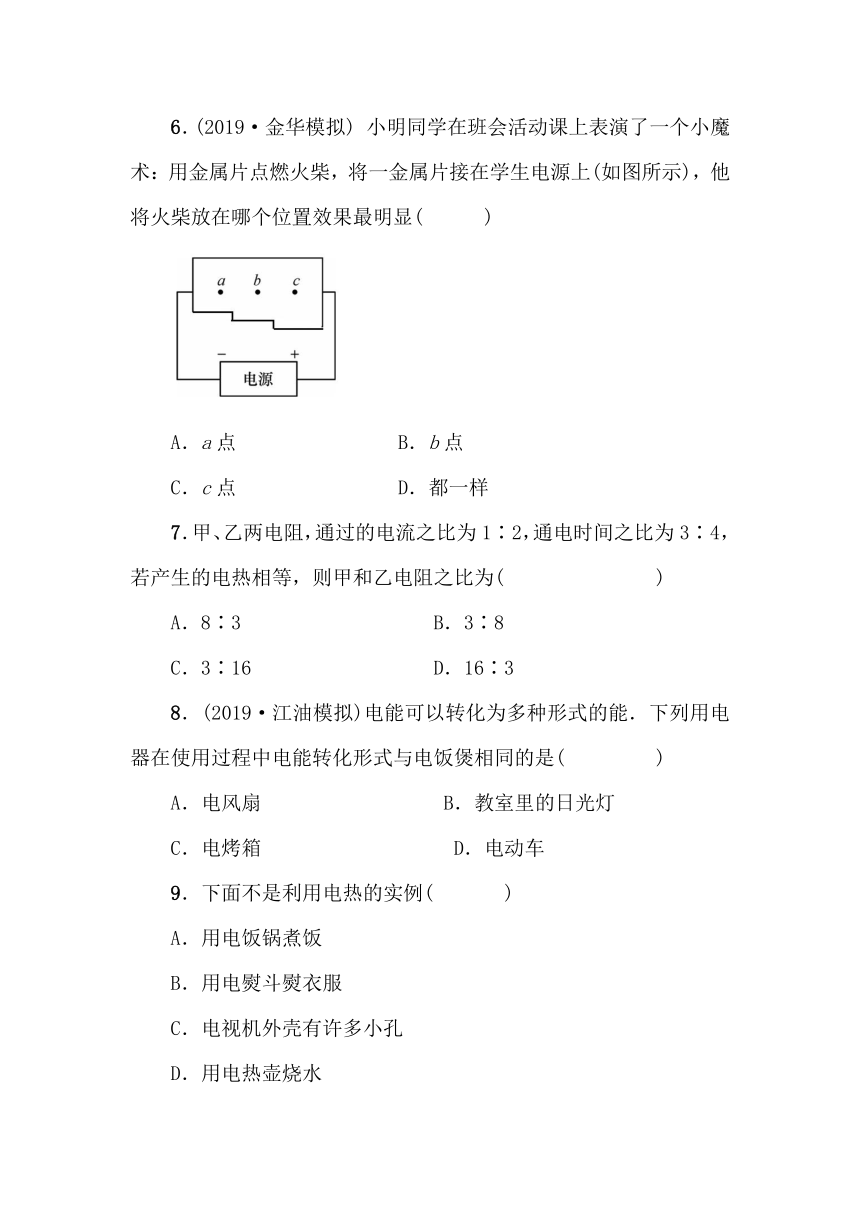

6．(2019·金华模拟) 小明同学在班会活动课上表演了一个小魔术：用金属片点燃火柴，将一金属片接在学生电源上(如图所示)，他将火柴放在哪个位置效果最明显( )

A．a点 B．b点
C．c点 D．都一样
7．甲、乙两电阻，通过的电流之比为1∶2，通电时间之比为3∶4，若产生的电热相等，则甲和乙电阻之比为( )
A．8∶3 B．3∶8
C．3∶16 D．16∶3
8．(2019·江油模拟)电能可以转化为多种形式的能．下列用电器在使用过程中电能转化形式与电饭煲相同的是( )
A．电风扇 B．教室里的日光灯
C．电烤箱 D．电动车
9．下面不是利用电热的实例( )
A．用电饭锅煮饭
B．用电熨斗熨衣服
C．电视机外壳有许多小孔
D．用电热壶烧水

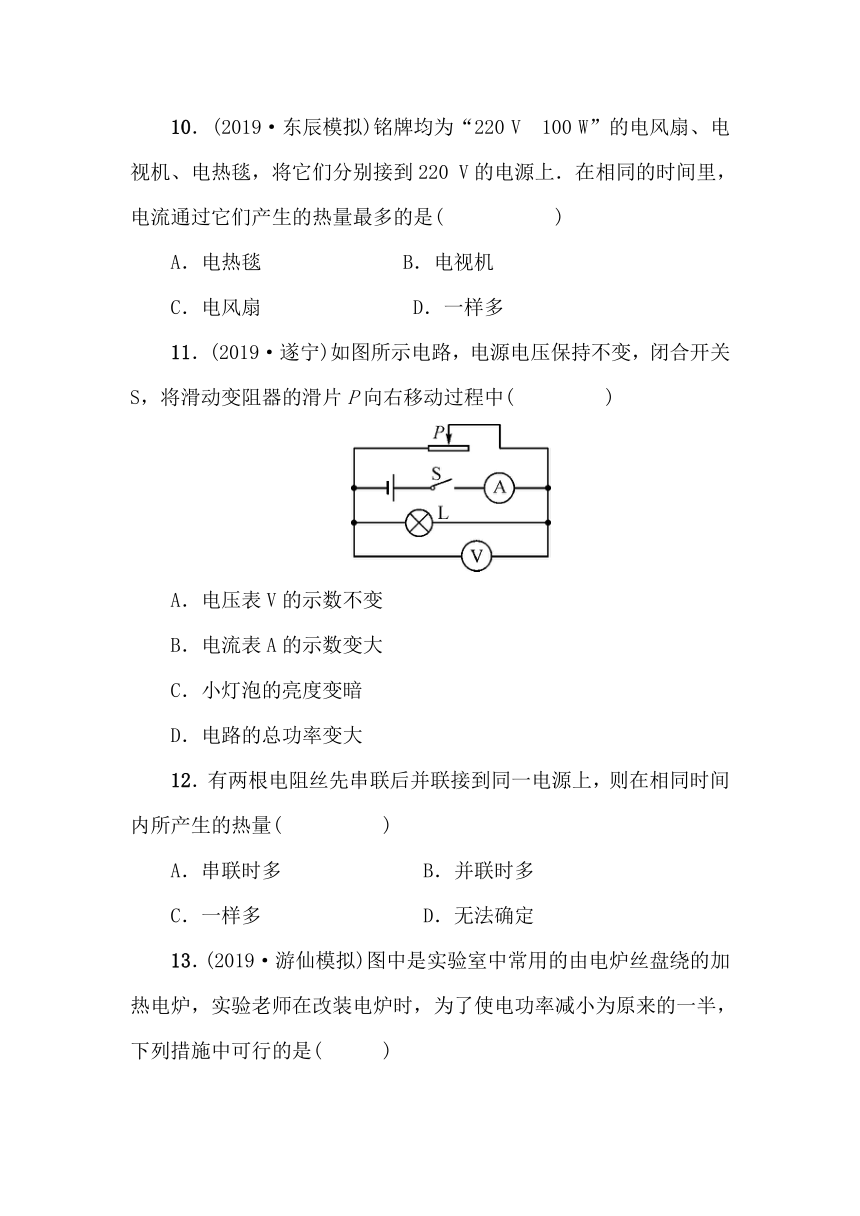

10．(2019·东辰模拟)铭牌均为“220 V　100 W”的电风扇、电视机、电热毯，将它们分别接到220 V的电源上．在相同的时间里，电流通过它们产生的热量最多的是( )
A．电热毯 B．电视机
C．电风扇 D．一样多
11．(2019·遂宁)如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中( )

A．电压表V的示数不变
B．电流表A的示数变大
C．小灯泡的亮度变暗
D．电路的总功率变大
12．有两根电阻丝先串联后并联接到同一电源上，则在相同时间内所产生的热量( )
A．串联时多 B．并联时多
C．一样多 D．无法确定

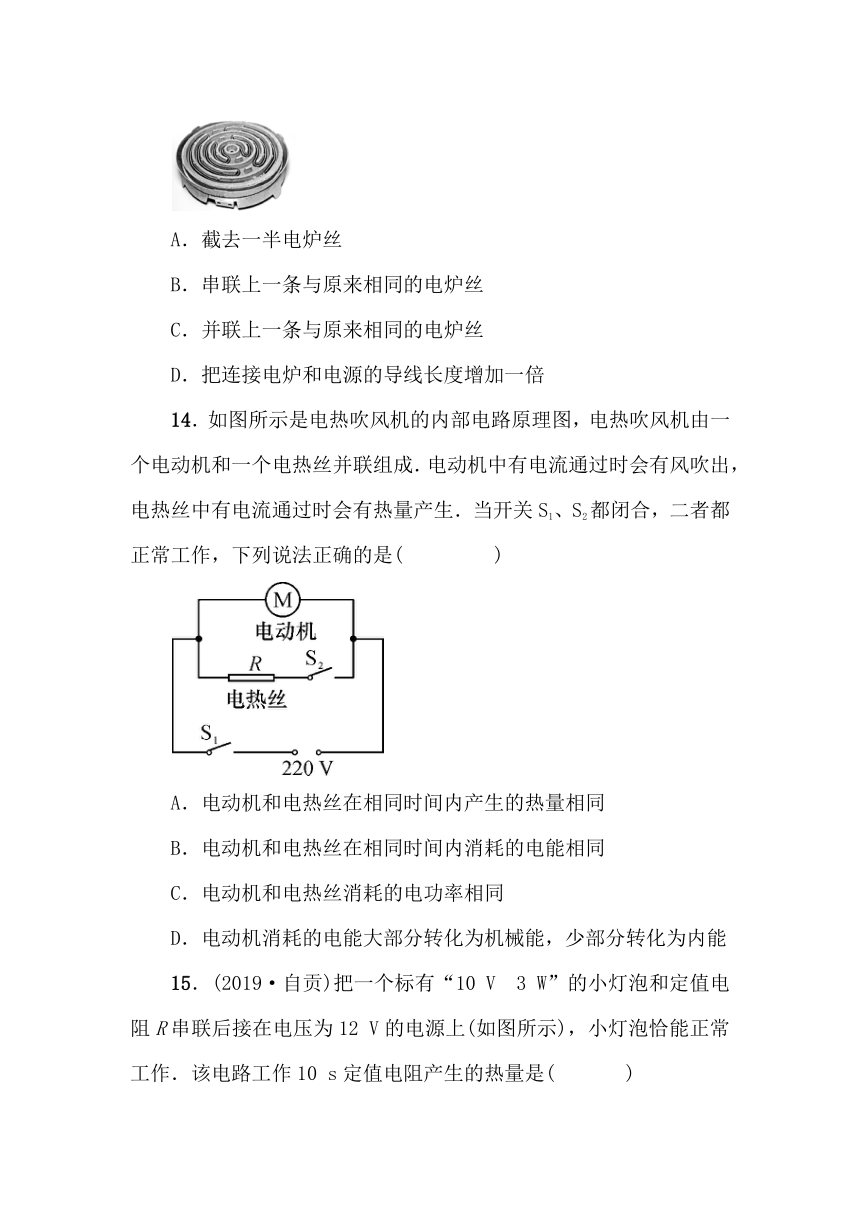

13．(2019·游仙模拟)图中是实验室中常用的由电炉丝盘绕的加热电炉，实验老师在改装电炉时，为了使电功率减小为原来的一半，下列措施中可行的是( )

A．截去一半电炉丝
B．串联上一条与原来相同的电炉丝
C．并联上一条与原来相同的电炉丝
D．把连接电炉和电源的导线长度增加一倍
14．如图所示是电热吹风机的内部电路原理图，电热吹风机由一个电动机和一个电热丝并联组成．电动机中有电流通过时会有风吹出，电热丝中有电流通过时会有热量产生．当开关S1、S2都闭合，二者都正常工作，下列说法正确的是( )

A．电动机和电热丝在相同时间内产生的热量相同
B．电动机和电热丝在相同时间内消耗的电能相同
C．电动机和电热丝消耗的电功率相同
D．电动机消耗的电能大部分转化为机械能，少部分转化为内能
15．(2019·自贡)把一个标有“10 V　3 W”的小灯泡和定值电阻R串联后接在电压为12 V的电源上(如图所示)，小灯泡恰能正常工作．该电路工作10 s定值电阻产生的热量是( )

A．60 J B．36 J
C．30 J D．6 J
16．(2019·南部模拟) 有两个电阻：R1＝3 Ω，R2＝4 Ω，若将它们串联在电路中，则在相同时间内产生的热量之比W1∶W2＝__ __；若将它们并联在电路中，则在相同时间内产生的热量之比Q1∶Q2＝__ __．
17．(2019·富乐模拟) 如图所示，电源电压不变，灯泡标有“4 V　2 W”字样，当开关S闭合时，灯泡正常发光，电流表的示数为0.6 A，则电阻R的电功率为__ __W，通电1 min，R产生的热量为__ __J.

18. ．(2019·凉山)家用电风扇的电动机线圈电阻为2 Ω，正常工作时，通过的电流为2 A，通电10分钟，电风扇消耗的电能为__ __J，线圈产生的热量为__ _J.

19．(2019·富驿模拟) 一只“220 V　1 000 W”的电炉正常工作时，10分钟产生的热量是__ _J，用这一电炉来烧水，若电炉产生的热量有70%被水吸收，则10分钟内该电炉能使2 kg的水温度升高__ __℃.[水的比热容为4.2×103 J/(kg·℃)]
20. (2019·绵阳)某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人的第二天早餐煲粥．小文将大米等食材放入电饭煲内，接通220 V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图象如图甲所示，电饭煲加热过程消耗的电能是__ __kW·h.已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2＝__ __Ω.

21. (2019·河南)在家用电器调查活动中，小亮让电热水器单独工作2 min，测得家中如图所示的电能表的转盘转了70 r，热水器的实际功率为__ __W；若不计能量损失，这段时间内热水器中50 L的水可升温__ __℃.由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要__ __(填“粗”或“细”)．[已知ρ水＝1.0×103 kg/m3，c水＝4.2×103 J/(kg·℃)]
22.(2019·小溪坝模拟) 学习了焦耳定律之后，小林想通过实验再次探究一下“电流产生的热量与哪些因素有关”，请你和小林一起完成下面的实验．

(1)如图甲所示的实验装置，两个相同的透明容器中密封着质量相等且__ __相同的空气．当电阻通电发热后，容器中的空气受热膨胀，再通过__ __反映出产热的多少．
(2)用甲图装置可以探究电流产生的热量与__ __的关系，实验现象是__ __边的液柱比较高，得出的结论是__ __．
(3)图乙中容器外并联了一个阻值相同的电阻丝，其目的是为了使两个容器中的__ __不同，最后得出的结论是__ __．
23. (2019·潍坊)如图是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置．两个相同的透明容器中密封着等量的空气，将1、2和3、4导线分别接到电源两端．

(1)甲图所示的装置用来探究电流通过电阻丝产生的热量与__ __的关系，通电一段时间，__ __(填“a”或“b”)容器中电流产生的热量较多．
(2)通过观察乙图中的实验现象，可知__ __(填“c”或“d”)容器中电阻丝的阻值较大．

24. (2019·南山双语模拟) 某电炉上标有“220 V　1 100 W”的字样，把它接在220 V的电路中，则：
(1)通过电炉丝的电流是多少？
(2)电炉丝的电阻是多少？
(3)该电炉正常工作1 h，产生多少热量？







25. 一个阻值为10 Ω的定值电阻与一只灯泡L串联接到4 V电源上，测得100 s内电阻上产生的热量是10 J，求灯泡L的电功率．








26. (2019·天津)某电热水壶铭牌的部分信息如下表所示．该电热水壶正常工作时，把1 kg水从20 ℃加热到100 ℃用时7 min.已知c水＝4.2×103 J/(kg·℃)，求：
(1)水吸收的热量；
(2)电热水壶的热效率．

型号 ××
额定电压 220 V
额定功率 1 000 W
频率 50 Hz












27. (2019·威海)火锅是人们比较喜欢的一种饮食方式，如图为小明家使用的一款电火锅工作电路的原理图．它有高、中、低三个加热挡位，旋钮开关可以分别置于“0和1”、“1和2”、“2和3”或“3和4”接线柱．正常工作时，低温挡功率为高温挡功率的，R1为242 Ω，R2为60.5 Ω.(忽略温度对电阻的影响)

(1)请指出开关置于什么接线柱时，火锅处于低温挡？
(2)R3的阻值是多少欧姆？电火锅处于低温挡正常工作时，在1分钟内产生的热量是多少焦耳？
(3)小明关闭家中的其他用电器，只让电火锅独立工作，用高温挡加热汤液2分钟，电能表的表盘转了81转．请通过计算判断此时电火锅是否正常工作？[电能表的铭牌上标有3 000 r/(kW·h)]










参考答案与解析
1. (2019·绵阳江油外国语学校模拟) 下列家用电器利用电流的热效应工作的是(A)

A．电暖器 　　　　B．洗衣机

C．电风扇 　　　　D．电视机
2．(2019·安州模拟一) 下列实例中，为了防止电热产生危害的是(C)
A．用电褥子取暖
B．高空飞行员所穿衣服里有电热保温装置
C．收音机、电视机的机壳上有许多小孔
D．孵化家禽的电热孵卵机
3.(2019·本部模拟) 计算电流通过电风扇产生的热量，下面公式选用正确的是(C)
A．UIt B.t C．I2Rt D．前面三个都可以
4．电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，这主要是因为(D)
A．导线的绝缘皮隔热
B．导线散热比电熨斗快
C．通过导线的电流小于通过电熨斗的电流
D．导线的电阻远小于电熨斗电热丝的电阻
5．(2018·宜昌)两个定值电阻R1、R2并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则R1、R2产生的热量之比为(A)

A．2∶1 B．1∶2 C．4∶1 D．1∶4
10．关于电流通过导体时产生的热量，以下说法正确的是(D)
A．根据Q＝I2Rt可知，电阻越大，相同时间内产生的热量越多
B．根据Q＝t可知，电阻越大，相同时间内产生的热量越少
C．根据Q＝UIt可知，相同时间内产生的热量与电阻无关
6．(2019·金华模拟) 小明同学在班会活动课上表演了一个小魔术：用金属片点燃火柴，将一金属片接在学生电源上(如图所示)，他将火柴放在哪个位置效果最明显(A)

A．a点 B．b点 C．c点 D．都一样
7．甲、乙两电阻，通过的电流之比为1∶2，通电时间之比为3∶4，若产生的电热相等，则甲和乙电阻之比为(D)
A．8∶3 B．3∶8 C．3∶16 D．16∶3
8．(2019·江油模拟)电能可以转化为多种形式的能．下列用电器在使用过程中电能转化形式与电饭煲相同的是(C)
A．电风扇 B．教室里的日光灯
C．电烤箱 D．电动车
9．下面不是利用电热的实例(C)
A．用电饭锅煮饭
B．用电熨斗熨衣服
C．电视机外壳有许多小孔
D．用电热壶烧水
10．(2019·东辰模拟)铭牌均为“220 V　100 W”的电风扇、电视机、电热毯，将它们分别接到220 V的电源上．在相同的时间里，电流通过它们产生的热量最多的是(A)
A．电热毯 B．电视机
C．电风扇 D．一样多
11．(2019·遂宁)如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中(A)

A．电压表V的示数不变
B．电流表A的示数变大
C．小灯泡的亮度变暗
D．电路的总功率变大
12．有两根电阻丝先串联后并联接到同一电源上，则在相同时间内所产生的热量(B)
A．串联时多 B．并联时多
C．一样多 D．无法确定
13．(2019·游仙模拟)图中是实验室中常用的由电炉丝盘绕的加热电炉，实验老师在改装电炉时，为了使电功率减小为原来的一半，下列措施中可行的是(B)

A．截去一半电炉丝
B．串联上一条与原来相同的电炉丝
C．并联上一条与原来相同的电炉丝
D．把连接电炉和电源的导线长度增加一倍
14．如图所示是电热吹风机的内部电路原理图，电热吹风机由一个电动机和一个电热丝并联组成．电动机中有电流通过时会有风吹出，电热丝中有电流通过时会有热量产生．当开关S1、S2都闭合，二者都正常工作，下列说法正确的是(D)

A．电动机和电热丝在相同时间内产生的热量相同
B．电动机和电热丝在相同时间内消耗的电能相同
C．电动机和电热丝消耗的电功率相同
D．电动机消耗的电能大部分转化为机械能，少部分转化为内能
15．(2019·自贡)把一个标有“10 V　3 W”的小灯泡和定值电阻R串联后接在电压为12 V的电源上(如图所示)，小灯泡恰能正常工作．该电路工作10 s定值电阻产生的热量是(D)

A．60 J B．36 J C．30 J D．6 J
16．(2019·南部模拟) 有两个电阻：R1＝3 Ω，R2＝4 Ω，若将它们串联在电路中，则在相同时间内产生的热量之比W1∶W2＝__3∶4__；若将它们并联在电路中，则在相同时间内产生的热量之比Q1∶Q2＝__4∶3__．
17．(2019·富乐模拟) 如图所示，电源电压不变，灯泡标有“4 V　2 W”字样，当开关S闭合时，灯泡正常发光，电流表的示数为0.6 A，则电阻R的电功率为__2.4__W，通电1 min，R产生的热量为__144__J.

18. ．(2019·凉山)家用电风扇的电动机线圈电阻为2 Ω，正常工作时，通过的电流为2 A，通电10分钟，电风扇消耗的电能为__2.64×105__J，线圈产生的热量为__4.8×103__J.

19．(2019·富驿模拟) 一只“220 V　1 000 W”的电炉正常工作时，10分钟产生的热量是__6×105__J，用这一电炉来烧水，若电炉产生的热量有70%被水吸收，则10分钟内该电炉能使2 kg的水温度升高__50__℃.[水的比热容为4.2×103 J/(kg·℃)]
20. (2019·绵阳)某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人的第二天早餐煲粥．小文将大米等食材放入电饭煲内，接通220 V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图象如图甲所示，电饭煲加热过程消耗的电能是__0.88__kW·h.已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2＝__220__Ω.

21. (2019·河南)在家用电器调查活动中，小亮让电热水器单独工作2 min，测得家中如图所示的电能表的转盘转了70 r，热水器的实际功率为__2__100__W；若不计能量损失，这段时间内热水器中50 L的水可升温__1.2__℃.由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要__粗__(填“粗”或“细”)．[已知ρ水＝1.0×103 kg/m3，c水＝4.2×103 J/(kg·℃)]
22.(2019·小溪坝模拟) 学习了焦耳定律之后，小林想通过实验再次探究一下“电流产生的热量与哪些因素有关”，请你和小林一起完成下面的实验．

(1)如图甲所示的实验装置，两个相同的透明容器中密封着质量相等且__初温__相同的空气．当电阻通电发热后，容器中的空气受热膨胀，再通过__液柱的高度差__反映出产热的多少．
(2)用甲图装置可以探究电流产生的热量与__电阻__的关系，实验现象是__右__边的液柱比较高，得出的结论是__电流与通电时间一定时，电阻越大，产生的热量越多__．
(3)图乙中容器外并联了一个阻值相同的电阻丝，其目的是为了使两个容器中的__电流__不同，最后得出的结论是__电阻与通电时间一定时，电流越大，产生的热量越多__．
23. (2019·潍坊)如图是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置．两个相同的透明容器中密封着等量的空气，将1、2和3、4导线分别接到电源两端．

(1)甲图所示的装置用来探究电流通过电阻丝产生的热量与__电流__的关系，通电一段时间，__a__(填“a”或“b”)容器中电流产生的热量较多．
(2)通过观察乙图中的实验现象，可知__d__(填“c”或“d”)容器中电阻丝的阻值较大．

24. (2019·南山双语模拟) 某电炉上标有“220 V　1 100 W”的字样，把它接在220 V的电路中，则：
(1)通过电炉丝的电流是多少？
(2)电炉丝的电阻是多少？
(3)该电炉正常工作1 h，产生多少热量？
解：(1)由P＝UI可得，通过电炉丝的电流：
I＝＝＝5 A
(2)由P＝UI＝可得电炉丝的电阻：
R＝＝＝484 Ω
(3)1 h＝3 600 s，电炉正常工作1 h，产生的热量：
Q＝I2Rt＝(5 A)2×484 Ω×3 600 s＝4.356×107 J
25. 一个阻值为10 Ω的定值电阻与一只灯泡L串联接到4 V电源上，测得100 s内电阻上产生的热量是10 J，求灯泡L的电功率．
解：因串联电路中各处的电流相等，
所以，由Q＝I2Rt可得，电路中的电流：
I＝＝＝0.1 A
由I＝可得，定值电阻两端的电压：
UR＝IR＝0.1 A×10 Ω＝1 V
因串联电路中总电压等于各分电压之和，
所以，灯泡两端的电压：
UL＝U－UR＝4 V－1 V＝3 V
灯泡L的电功率：PL＝ULI＝3 V×0.1 A＝0.3 W

26. (2019·天津)某电热水壶铭牌的部分信息如下表所示．该电热水壶正常工作时，把1 kg水从20 ℃加热到100 ℃用时7 min.已知c水＝4.2×103 J/(kg·℃)，求：
(1)水吸收的热量；
(2)电热水壶的热效率．

型号 ××
额定电压 220 V
额定功率 1 000 W
频率 50 Hz

解：(1)水吸收的热量：Q＝cm(t1－t0)＝4.2×103 J/(kg·℃)×1 kg×(100 ℃－20 ℃)＝3.36×105 J
(2)电热水壶消耗的电能：
W＝Pt＝1 000 W×7×60 s＝4.2×105 J
电热水壶的热效率：η＝＝＝80%
27. (2019·威海)火锅是人们比较喜欢的一种饮食方式，如图为小明家使用的一款电火锅工作电路的原理图．它有高、中、低三个加热挡位，旋钮开关可以分别置于“0和1”、“1和2”、“2和3”或“3和4”接线柱．正常工作时，低温挡功率为高温挡功率的，R1为242 Ω，R2为60.5 Ω.(忽略温度对电阻的影响)

(1)请指出开关置于什么接线柱时，火锅处于低温挡？
(2)R3的阻值是多少欧姆？电火锅处于低温挡正常工作时，在1分钟内产生的热量是多少焦耳？
(3)小明关闭家中的其他用电器，只让电火锅独立工作，用高温挡加热汤液2分钟，电能表的表盘转了81转．请通过计算判断此时电火锅是否正常工作？[电能表的铭牌上标有3 000 r/(kW·h)]
解：(1)当旋钮开关置于1和2接线柱时，火锅处于低温挡
(2)当旋钮开关置于3和4接线柱时，电阻R1和R2并联，此时电路电阻最小，根据公式P＝可知，此时电路功率最大，处于高温挡．则R1的功率：
P1＝＝＝200 W
R2的功率：P2＝＝＝800 W
此时高温挡的功率：
P高温＝P1＋P2＝200 W＋800 W＝1 000 W
所以P低温＝P高温＝×1 000 W＝200 W
所以低温挡时电路中的总电阻：
R＝＝＝242 Ω
所以R3＝R－R2＝242 Ω－60.5 Ω＝181.5 Ω
电火锅低温挡工作1 min产生的热量等于电流做的功，故1分钟内产生的热量：
Q＝W＝P低温t＝200 W×60 s＝12 000 J
(3)2 min火锅实际消耗的电能：
W＝＝＝0.027 kW·h
加热时间：t＝2 min＝ h，此时火锅处于高温挡的实际功率：
P实＝＝＝0.81 kW＝810 W＜1 000 W
故此时电火锅不是正常工作
