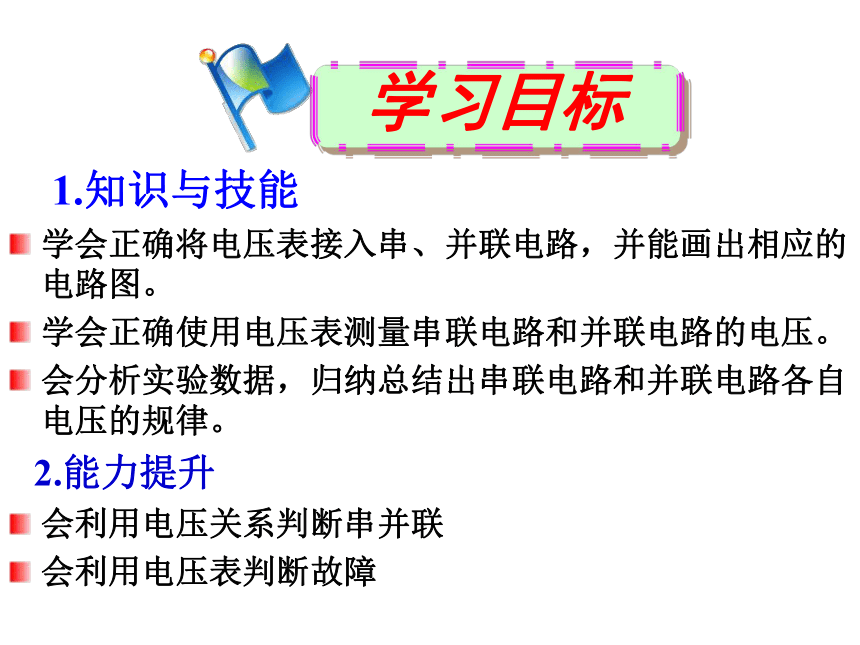

课件21张PPT。 探究串并联电路中电压的规律电学入门 1.知识与技能
学会正确将电压表接入串、并联电路，并能画出相应的电路图。
学会正确使用电压表测量串联电路和并联电路的电压。
会分析实验数据，归纳总结出串联电路和并联电路各自电压的规律。
2.能力提升
会利用电压关系判断串并联

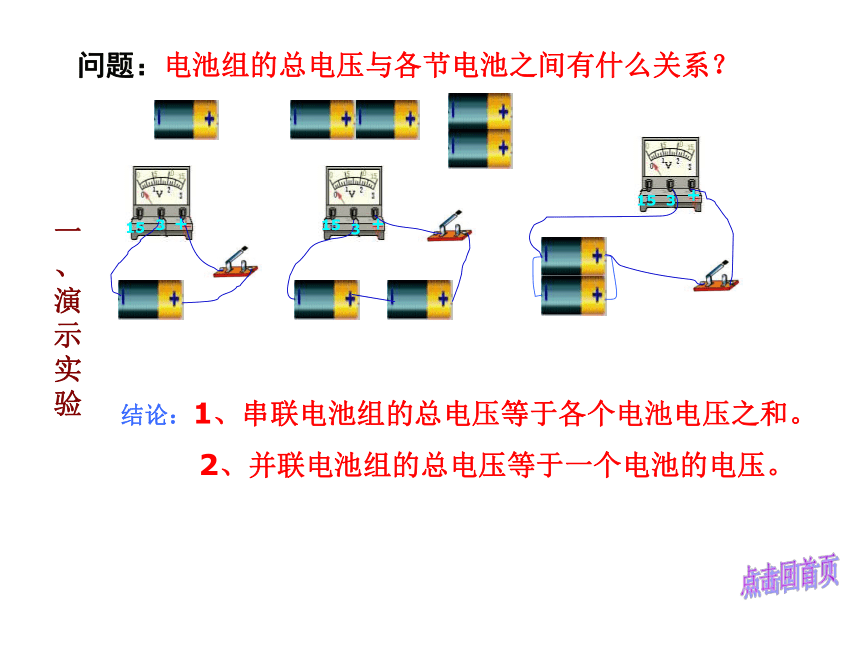

会利用电压表判断故障1.串联电路电压的规律2.并联电路电压的规律一、演示实验问题：电池组的总电压与各节电池之间有什么关系？结论：1、串联电池组的总电压等于各个电池电压之和。

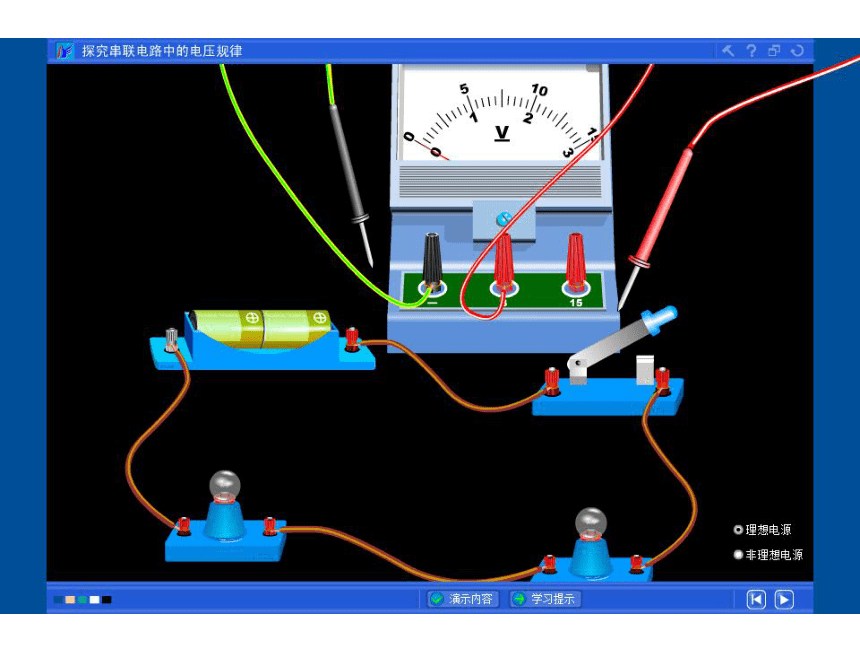

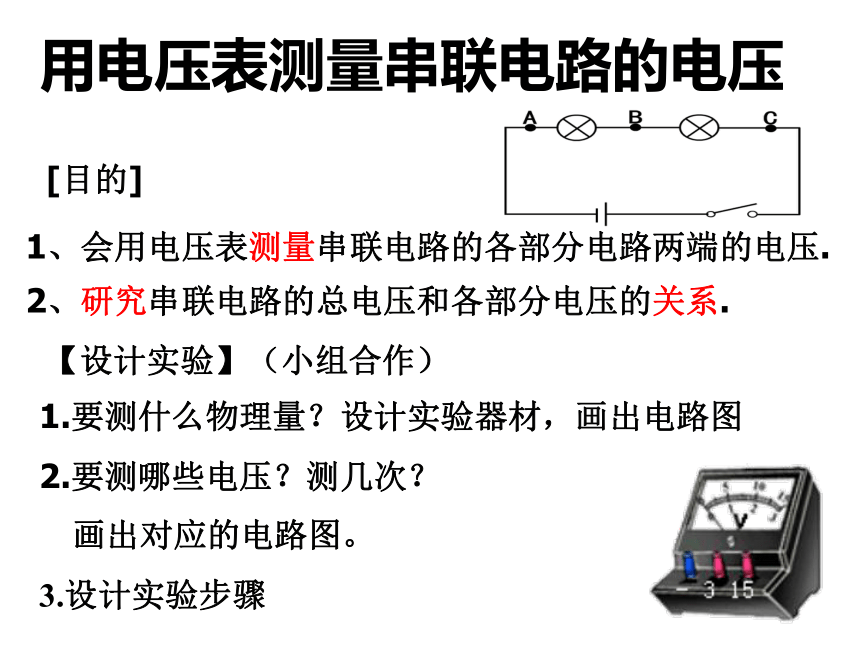

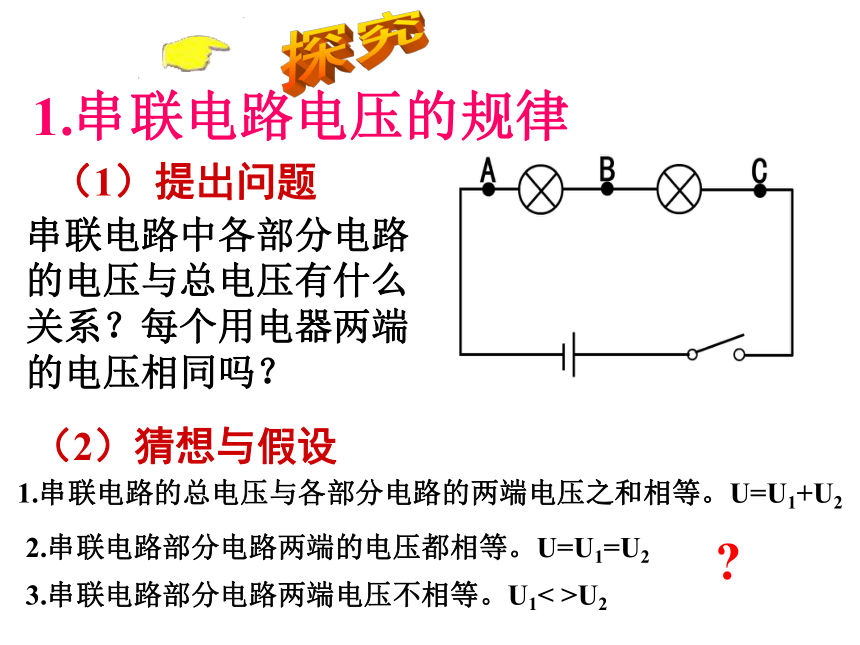

2、并联电池组的总电压等于一个电池的电压。点击回首页1.串联电路电压的规律 （1）提出问题串联电路中各部分电路的电压与总电压有什么关系？每个用电器两端的电压相同吗？（2）猜想与假设1.串联电路的总电压与各部分电路的两端电压之和相等。U=U1+U22.串联电路部分电路两端的电压都相等。U=U1=U2?3.串联电路部分电路两端电压不相等。U1< >U2用电压表测量串联电路的电压[目的]1、会用电压表测量串联电路的各部分电路两端的电压.2、研究串联电路的总电压和各部分电压的关系. 【设计实验】（小组合作）1.要测什么物理量？设计实验器材，画出电路图
2.要测哪些电压？测几次？
画出对应的电路图。
3.设计实验步骤

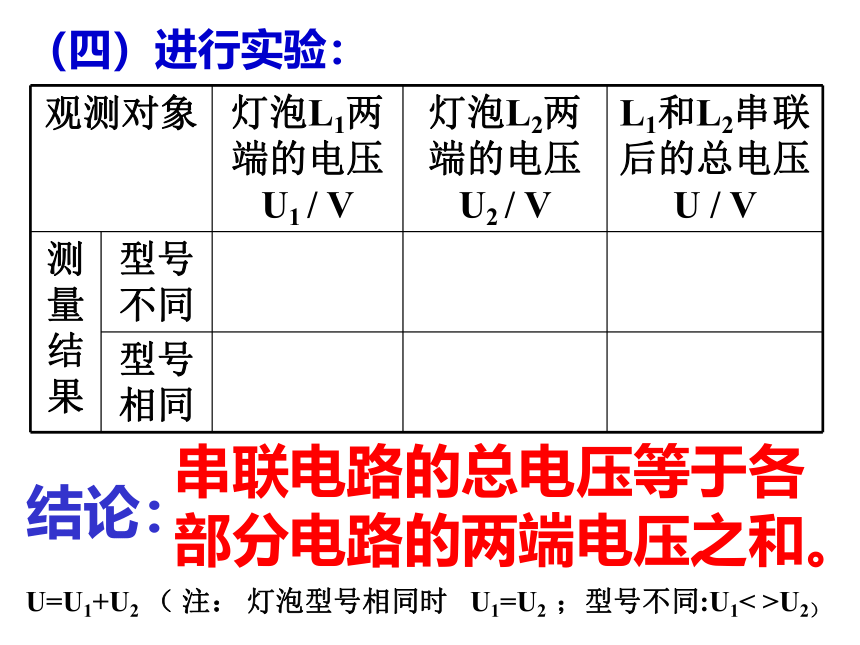

（3）设计实验——电路图测量BC两点间电压的电路图测量AB两点间电压的电路图测量AC两点间电压的电路图（四）进行实验：U=U1+U2 （ 注： 灯泡型号相同时 U1=U2 ；型号不同:U1< >U2）
结论： 串联电路的总电压等于各部分电路的两端电压之和。探究并联电路的电压规律 并联电路两端的总电压与各支路两端的电压的关系?三、探究并联电路中的电压 （研究对象：各支路和电源两端总电压的关系）
猜想与假设：
制定计划和设计实验：进行实验：点击回首页三、探究并联电路中的电压进行实验及数据记录：分析与论证、结论：并联电路中，各支路两端的电压相等。即：U1=U2小结串联并联电路的电压规律：
串联电路的总电压等于各部分电路两端的电压之和
并联电路中，各支路两端的电压相等，
都等于电源两端电压
U=U1+U2点击回首页当型号相同时 U1=U2
U = U1 =U2用电压辨别串并联1. U1=U2
2. U=U1+U2
3. U>U1
4. U=U1
5.U1< >U2
串联并联（五）交流评估：实验过程中有无失误？数据和结论是否可靠？
你有哪些收获？获得哪些经验？
还存在哪些疑问？
L1断路交流评估 闭合开关，两灯泡都不亮，电压表有示数，大小等于电源电压，故障的位置和原因是什么？ ：
答疑解惑 闭合开关，一灯泡发光（很亮），另一灯泡不发光， 电压表有示数，大小等于电源电压（U1=U总），故障的位置和原因是什么？交流评估L2短路答疑解惑如何用电压表找故障VL1L2U=6VU1=6V如果串联电路出故障，用电压表来勘测，只要电压表有示数等于电源电压（除电源两端），就说明电压表两接点间出现断路，或电压表两接点外出现短路。
U2=0?如何用电压表找故障VL2L1U=6VU1=0V如果串联电路出故障，电压表示数为零，则可能是电压表两接点间短路，或电压表两接点外断路。
如何用电压表找故障如果串联电路出故障，
用电压表来查找，只要电压表有示数等于电源电压（除电源两端），就说明电压表两接点间出现断路，或电压表两接点外出现短路。
如果电压表没示数，则可能是电压表两接点间短路，或电压表两接点外断路。
如果确定断路故障，用电压表来查找，只要有示数
（除电源两端），就说明电压表两接点间出现断路，没示数，则说明电压表两接点外断路。 如图所示，电源电压为3v，电压表的示数为1V，则灯泡L1和L2两端的电压分别为（ ）
A. 1V、2V
B. 1V、1V
C. 2V、1V
D. 无法确定C学以致用
