北师大版物理九年级上册第十一章单元检测卷附答案

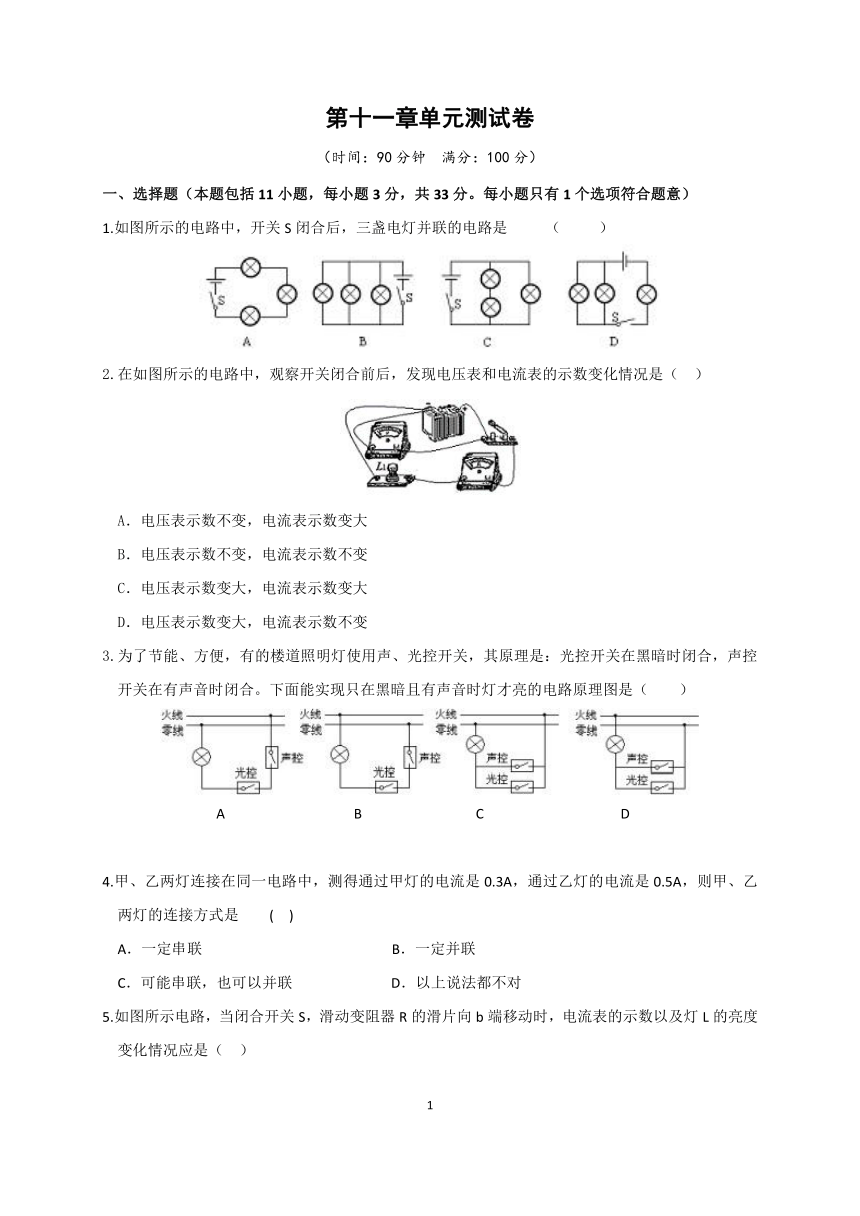

第十一章单元测试卷
（时间：90分钟 满分：100分）
一、选择题（本题包括11小题，每小题3分，共33分。每小题只有1个选项符合题意）
1.如图所示的电路中，开关S闭合后，三盏电灯并联的电路是 （ ）
2.在如图所示的电路中，观察开关闭合前后，发现电压表和电流表的示数变化情况是（ ）
A．电压表示数不变，电流表示数变大
B．电压表示数不变，电流表示数不变
C．电压表示数变大，电流表示数变大
D．电压表示数变大，电流表示数不变
3.为了节能、方便，有的楼道照明灯使用声、光控开关，其原理是：光控开关在黑暗时闭合，声控开关在有声音时闭合。下面能实现只在黑暗且有声音时灯才亮的电路原理图是（ ）
A B C D

4.甲、乙两灯连接在同一电路中，测得通过甲灯的电流是0.3A，通过乙灯的电流是0.5A，则甲、乙两灯的连接方式是 ( )
A．一定串联 B．一定并联
C．可能串联，也可以并联 D．以上说法都不对

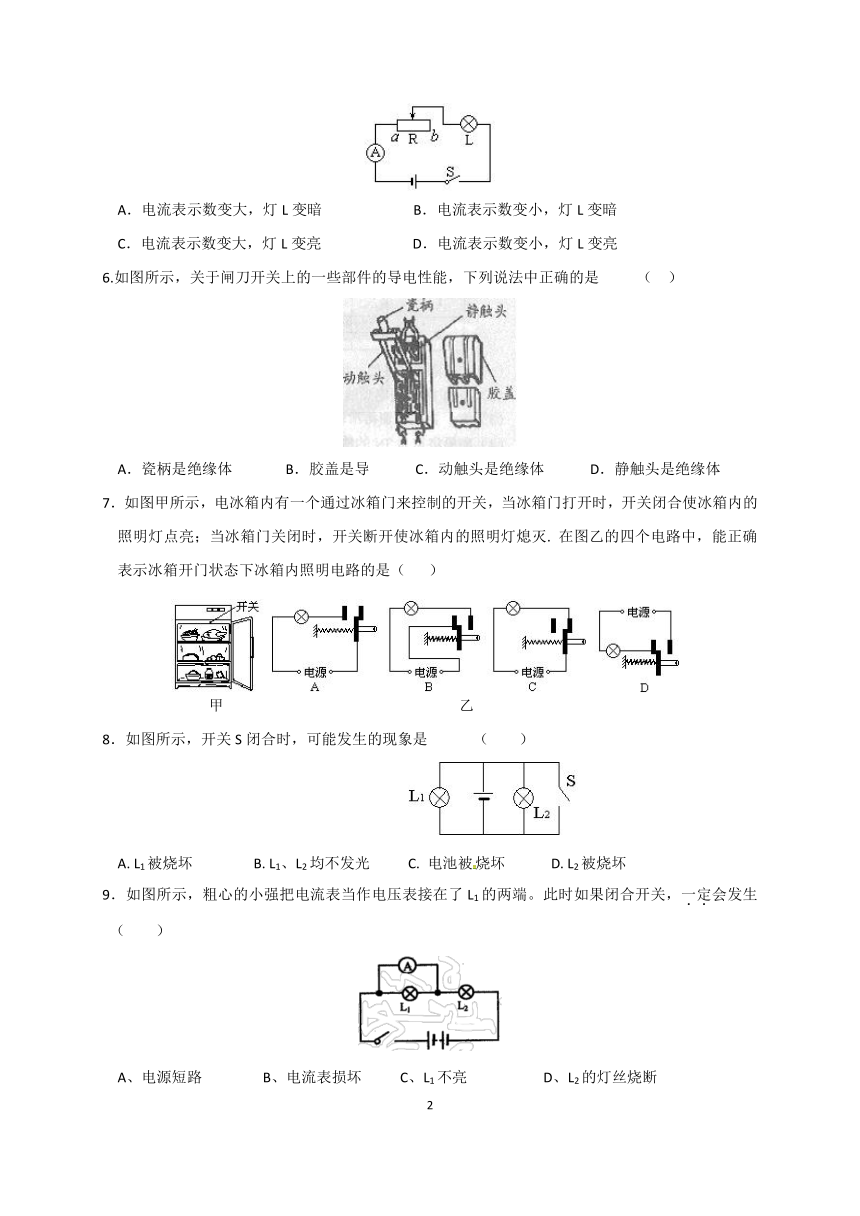

5.如图所示电路，当闭合开关S，滑动变阻器R的滑片向b端移动时，电流表的示数以及灯L的亮度变化情况应是（ ）
A．电流表示数变大，灯L变暗 B．电流表示数变小，灯L变暗
C．电流表示数变大，灯L变亮 D．电流表示数变小，灯L变亮
6.如图所示，关于闸刀开关上的一些部件的导电性能，下列说法中正确的是 （ ）
A．瓷柄是绝缘体 B．胶盖是导 C．动触头是绝缘体 D．静触头是绝缘体
7．如图甲所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭. 在图乙的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（ ）
甲 乙
8．如图所示，开关S闭合时，可能发生的现象是 （ ）
来源:学科网ZXXK]
A. L1被烧坏 B. L1、L2均不发光 C. 电池被烧坏 D. L2被烧坏
9．如图所示，粗心的小强把电流表当作电压表接在了L1的两端。此时如果闭合开关，一定会发生（ ）
A、电源短路 B、电流表损坏 C、L1不亮 D、L2的灯丝烧断

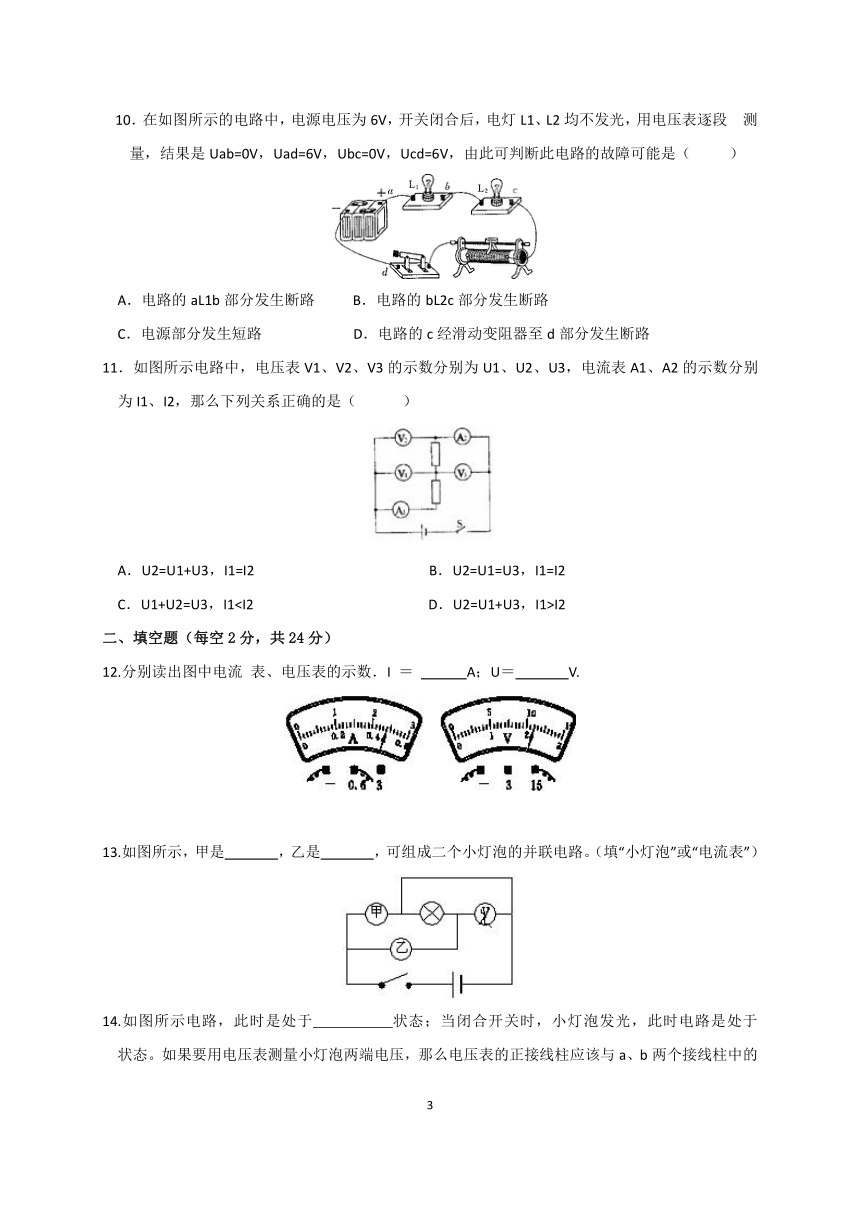

10．在如图所示的电路中，电源电压为6V，开关闭合后，电灯L1、L2均不发光，用电压表逐段 测 量，结果是Uab=0V，Uad=6V，Ubc=0V，Ucd=6V，由此可判断此电路的故障可能是（ ）
A．电路的aL1b部分发生断路 B．电路的bL2c部分发生断路
C．电源部分发生短路 D．电路的c经滑动变阻器至d部分发生断路
11．如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系正确的是（ ）
A．U2=U1+U3，I1=I2 B．U2=U1=U3，I1=I2
C．U1+U2=U3，I1I2
二、填空题（每空2分，共24分）
12.分别读出图中电流 表、电压表的示数．I ＝ A；U＝ V.

13.如图所示，甲是 ，乙是 ，可组成二个小灯泡的并联电路。（填“小灯泡”或“电流表”）
14.如图所示电路，此时是处于　　　　　状态；当闭合开关时，小灯泡发光，此时电路是处于　　　　　状态。如果要用电压表测量小灯泡两端电压，那么电压表的正接线柱应该与a、b两个接线柱中的　　　　　　　连接。

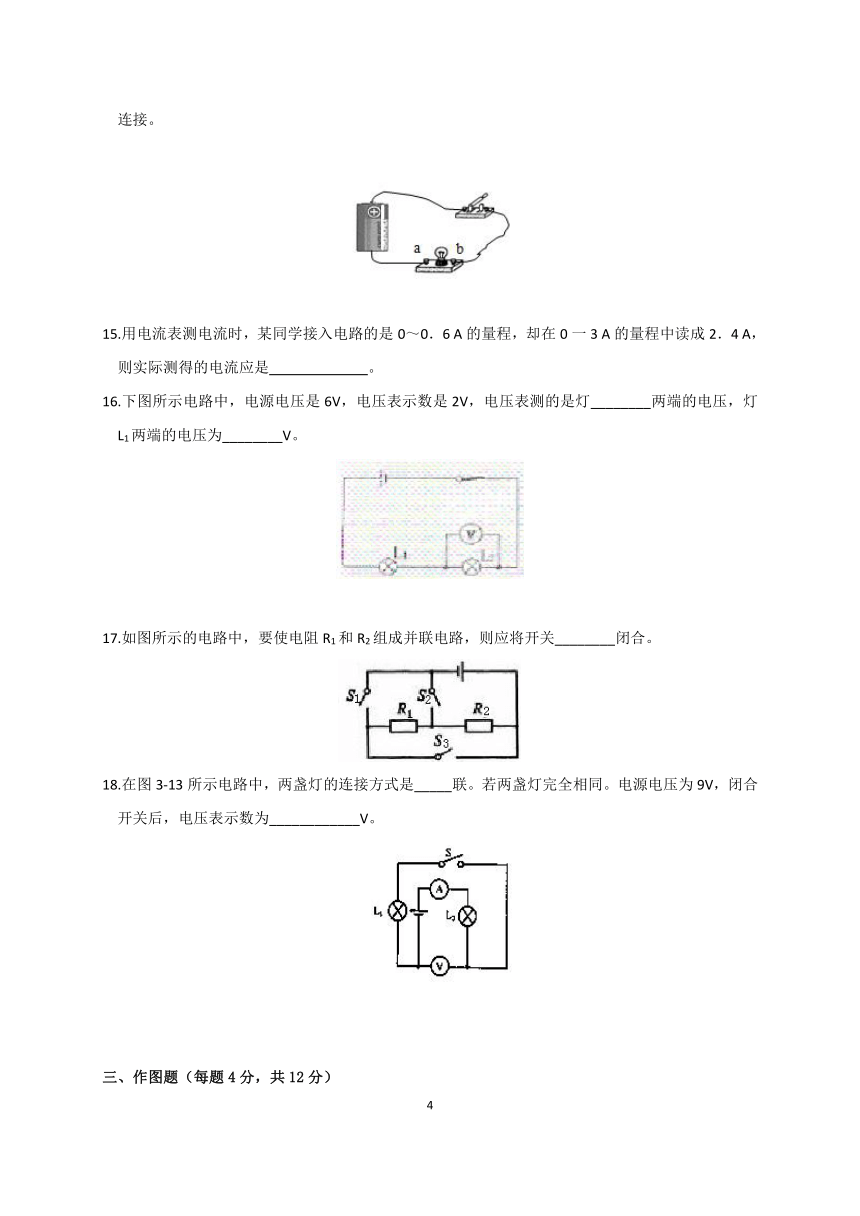

15.用电流表测电流时，某同学接入电路的是0～0．6 A的量程，却在0一3 A的量程中读成2．4 A，则实际测得的电流应是 。
16.下图所示电路中，电源电压是6V，电压表示数是2V，电压表测的是灯________两端的电压，灯L1两端的电压为________V。

17.如图所示的电路中，要使电阻R1和R2组成并联电路，则应将开关________闭合。
18.在图3-13所示电路中，两盏灯的连接方式是_____联。若两盏灯完全相同。电源电压为9V，闭合开关后，电压表示数为____________V。

三、作图题（每题4分，共12分）
19.画出图所示实物电路的电路图．

20.投影仪的灯泡功率很大，配有风扇进行散热．使用投影仪时，先闭合开关S1，风扇转动，再闭合开关S2，灯泡发光；若只闭合开关S2，灯泡不发光．请在图丙虚线框中画出电路图．(风扇用电动机的符号表示，在图中标明开关S1和S2)


21.家用饮水机是一种常见的加热电器，其中R1是加热电阻，R2是限流电阻，S是温控开关．当S接a时，加热电阻Rl被接人电路，饮水机正常工作，将水迅速加热．当水温达到一定温度时，开关S自动切换到b，饮水机处于保温状态．请按上述要求在图中完成你所设计的家用饮水机的电路图．
四、实验与探究题（本共3题，22题12分，23题8分，24题11分，共31分）
22.如图甲是用电流表测量电流的实物连接图，请按要求回答：

(1)图甲中电流表测量的是通过灯泡 的电流；
(2)如果电流表的示数如图乙所示，则电流表测出的电流是 A；
(3)如果要用电流表测通过L1、L2的总电流，且只允许移动一根导线，应将导线 的右端接在电流表的 接线柱上(选填“a”、“b”、“c”或“+”、“一”)．
23.王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图3-17甲所示，产生这种情况的原因是 ; 另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是
甲 乙
24.小敏探究了串联电路和并联电路的电压关系和电流关系后，对如图甲所示既有并联又有串联的电路的电流关系提出了猜想：总电流等于各支路电流之和．
为验证猜想，小敏设计如图3-19甲所示的电路，用图乙所示器材做了三次实验，记录数据如表所示．
电表
次数
A1(A)
A2(A)
A3(A)
V1(V)
V2(V)
V3(V)
1
1.2
0.8
2.0
12.0
6.0
18.0
2
0.9
0.6
1.5
9.0
9.0
18.0
3
0.6
0.4
1.0
6.0
12.0
18.0

请完成：(1)用笔画线代替导线，按图甲的电路将图乙的实物连线补充完整；
(2)为验证猜想，应选用电表 的示数进行比较；
(3)比较表中三个电压表的示数，可得到的结论是 ；
(4)认真分析小敏的实验数据，还可以得到很多规律，请你写出其中的一个(不能与猜想和(3)结论重复)．
规律： 。
第十一章检测卷答案
一、选择题
1.B 2.A 3.A 4.B 5.B 6.A 7.B 8.C 9.C 10.D 11.A
二、填空题
12. 0.48 11
13. 小灯泡 电流表
14. 断路（开路） b
15. 0.48A
16. L2 4
17. S2、S3
18. 串 4.5
三、作图题
19.如图所示 20 如图所示 21. 如图所示


四、实验与探究题
22.（1）L2 （2）1.4 （3）b - 23. 电流表的量程选择太小，电流表的正负接线柱接反了
24.（1）如图所示 （2）A1、A2和A3 （3）电路中的总电压等于各部分电路两端的电压之和 （4）导体中的电流与它两端的电压成正比
