聊城文轩中学2019人教版九年级物理上第四单元检测试卷及答案

九年级物理上单元检测四
（时间：50分钟 分值：100分）
班级 姓名 分数
一、单选题（每小题3分，共30分）
我国北斗导航卫星系统传递信息利用的是( )
A. 次声波 B. 红外线 C. 超声波 D. 电磁波
小明的奶奶有随手关灯的好习惯。当她关灯后，家中电路变大的物理量是（　　）
A. 总电阻 B. 总电压 C. 总功率 D. 总电流
关于能源、信息和材料，下列说法正确的是（　　）
A. 太阳能是不可再生能源
B. “北斗”导航是利用超声波进行定位和导航的
C. 卫星通信、移动通信是利用电磁波来传递信息的
D. LED灯的核心元件发光二极管是由超导材料制成的
暑期是用电高峰期，电路火灾时有发生．起因都是电路“超负荷”，金属导线温度过高引燃了外面的绝缘皮．请根据学过的物理知识判断，“超负荷”是指电路中（　　）
A. 电流过大 B. 电压过高 C. 电压过低 D. 电阻过大
如图所示，A、B、C是家用电冰箱三线插头的三个插脚，关于这三个插脚的说法正确的是（　　）
A. 三个插脚一样长
B. A、C两插脚分别与电冰箱内部工作电路两端相连
C. 插入插座时，插脚C与火线相接，B与零线相接
D. 插入插座时，电冰箱的金属外壳通过插脚A与大地相连

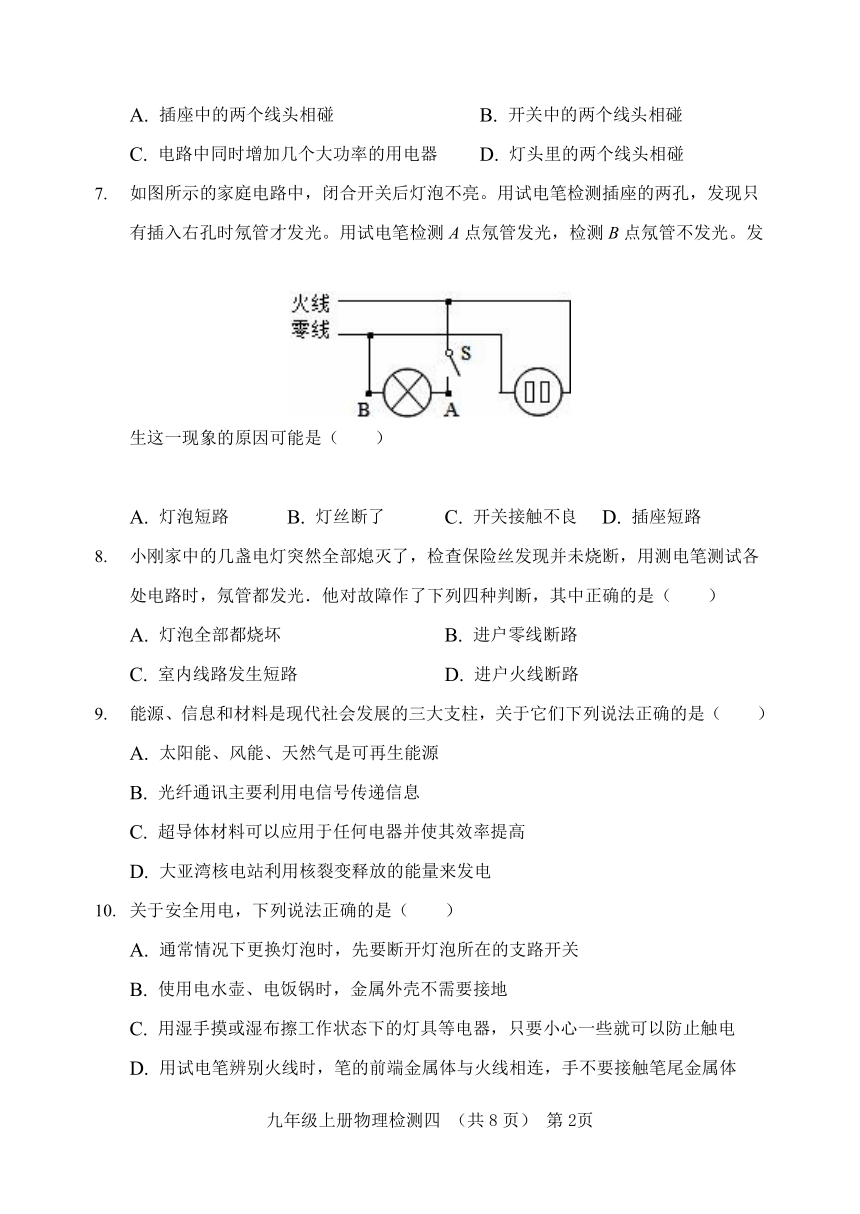

下列现象不能引起保险丝断的是（ ）
A. 插座中的两个线头相碰 B. 开关中的两个线头相碰
C. 电路中同时增加几个大功率的用电器 D. 灯头里的两个线头相碰
如图所示的家庭电路中，闭合开关后灯泡不亮。用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是（　　）

A. 灯泡短路 B. 灯丝断了 C. 开关接触不良 D. 插座短路
小刚家中的几盏电灯突然全部熄灭了，检查保险丝发现并未烧断，用测电笔测试各处电路时，氖管都发光．他对故障作了下列四种判断，其中正确的是（　　）
A. 灯泡全部都烧坏 B. 进户零线断路
C. 室内线路发生短路 D. 进户火线断路
能源、信息和材料是现代社会发展的三大支柱，关于它们下列说法正确的是（　　）
A. 太阳能、风能、天然气是可再生能源
B. 光纤通讯主要利用电信号传递信息
C. 超导体材料可以应用于任何电器并使其效率提高
D. 大亚湾核电站利用核裂变释放的能量来发电
关于安全用电，下列说法正确的是（　　）
A. 通常情况下更换灯泡时，先要断开灯泡所在的支路开关
B. 使用电水壶、电饭锅时，金属外壳不需要接地
C. 用湿手摸或湿布擦工作状态下的灯具等电器，只要小心一些就可以防止触电
D. 用试电笔辨别火线时，笔的前端金属体与火线相连，手不要接触笔尾金属体

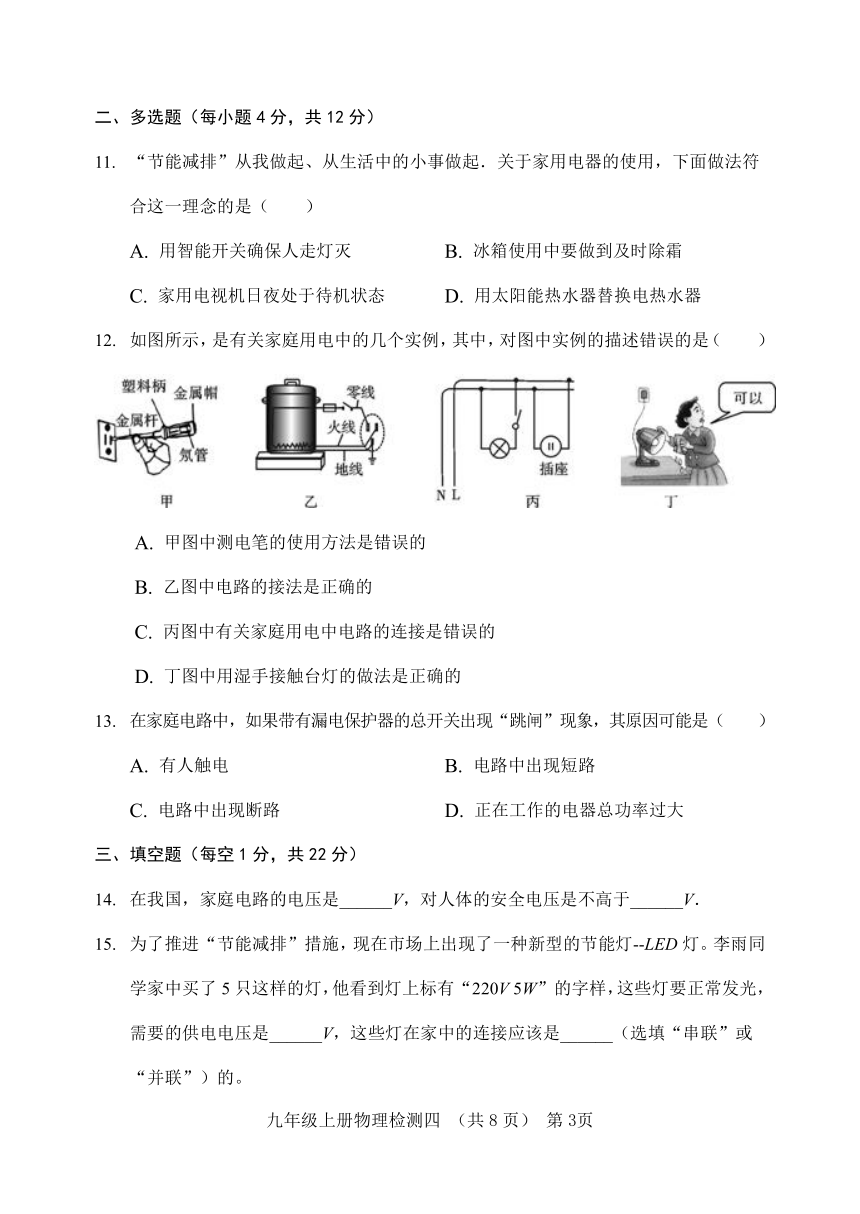

二、多选题（每小题4分，共12分）
“节能减排”从我做起、从生活中的小事做起．关于家用电器的使用，下面做法符合这一理念的是（　　）
A. 用智能开关确保人走灯灭 B. 冰箱使用中要做到及时除霜
C. 家用电视机日夜处于待机状态 D. 用太阳能热水器替换电热水器
如图所示，是有关家庭用电中的几个实例，其中，对图中实例的描述错误的是（　　）
A. 甲图中测电笔的使用方法是错误的
B. 乙图中电路的接法是正确的
C. 丙图中有关家庭用电中电路的连接是错误的
D. 丁图中用湿手接触台灯的做法是正确的
在家庭电路中，如果带有漏电保护器的总开关出现“跳闸”现象，其原因可能是（　　）
A. 有人触电 B. 电路中出现短路
C. 电路中出现断路 D. 正在工作的电器总功率过大
三、填空题（每空1分，共22分）
在我国，家庭电路的电压是______V，对人体的安全电压是不高于______V．
为了推进“节能减排”措施，现在市场上出现了一种新型的节能灯--LED灯。李雨同学家中买了5只这样的灯，他看到灯上标有“220V 5W”的字样，这些灯要正常发光，需要的供电电压是______V，这些灯在家中的连接应该是______（选填“串联”或“并联”）的。

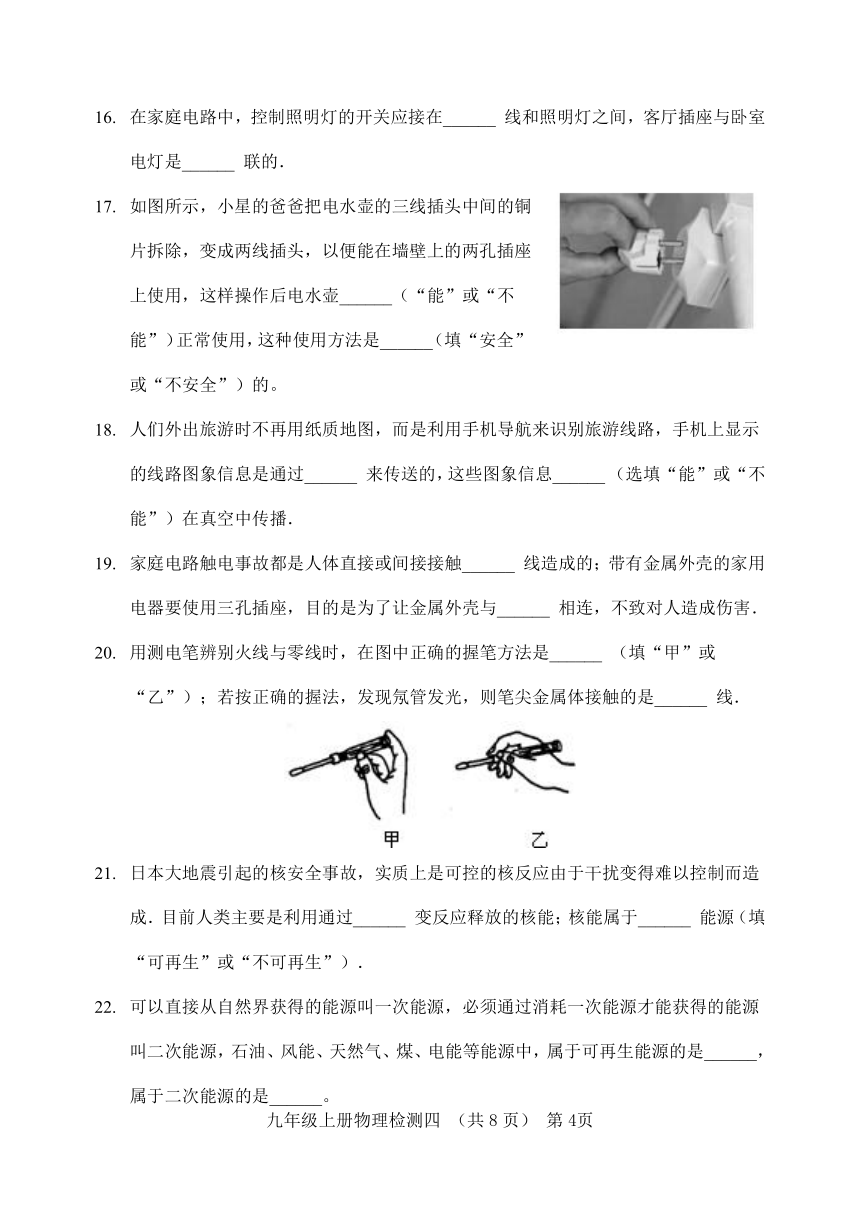

在家庭电路中，控制照明灯的开关应接在______ 线和照明灯之间，客厅插座与卧室电灯是______ 联的．
如图所示，小星的爸爸把电水壶的三线插头中间的铜片拆除，变成两线插头，以便能在墙壁上的两孔插座上使用，这样操作后电水壶______（“能”或“不能”）正常使用，这种使用方法是______（填“安全”或“不安全”）的。
人们外出旅游时不再用纸质地图，而是利用手机导航来识别旅游线路，手机上显示的线路图象信息是通过______ 来传送的，这些图象信息______ （选填“能”或“不能”）在真空中传播．
家庭电路触电事故都是人体直接或间接接触______ 线造成的；带有金属外壳的家用电器要使用三孔插座，目的是为了让金属外壳与______ 相连，不致对人造成伤害．
用测电笔辨别火线与零线时，在图中正确的握笔方法是______ （填“甲”或“乙”）；若按正确的握法，发现氖管发光，则笔尖金属体接触的是______ 线．

日本大地震引起的核安全事故，实质上是可控的核反应由于干扰变得难以控制而造成．目前人类主要是利用通过______ 变反应释放的核能；核能属于______ 能源（填“可再生”或“不可再生”）．
可以直接从自然界获得的能源叫一次能源，必须通过消耗一次能源才能获得的能源叫二次能源，石油、风能、天然气、煤、电能等能源中，属于可再生能源的是______，属于二次能源的是______。
如图所示是“玉兔号”月球车．车上的仪器和设备所需的电能来自太阳能，太阳能属于______ （选填“可再生”或“不可再生”）能源．“玉兔号”月球车底部安装了一台测月雷达，可发射______ （选填“超声波”或“电磁波”）探测二三十米厚的月球土壤结构．
某居民家里电路发生故障，电灯不亮．由于手头没有测电笔，他用下列方法进行检测：如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，卸去保险丝，把L与熔断的熔丝并联，然后只闭合S、S1，若L正常发光，说明L1 ______ ；只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2 ______ ．（选填“正常”、“短路”或“断路”）．
四、实验探究题（每空2分，共24分）
为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝．保险丝安装在玻璃管中，称为保险管．实验室有熔断电流分别为1A和4A的两种保险管，保险管上印刷的文字已经模糊不清，但小明知道：熔断电流较大的保险丝，其电阻较小．因此，小明设计了如图甲所示电路图，想通过比较它们的电阻大小来区别这两种保险管．

（1）根据图甲所示的电路图，在图乙的实物图中，用笔代替导线把电源接入电路．
（2）连接好电路之前，开关应保持______（选填“闭合”或“断开”）；如图甲所示的滑动变阻器的滑片应处于最______端（选填“左”或“右”）．
（3）若想用此电路测出各保险管的具体电阻值，还缺一实验仪器：______．
（4）在图甲中，若电压表V2的读数为2.7V，电压表Vl读数如图丙所示，则保险管A两端的电压为______V，保险管B两端的电压为______V．
（5）根据测量数据可知：保险管A的熔断电流为______A；当电路中的保险丝被熔断了，______（选填“能”或“不能”）用铜丝取代．
阅读下面短文，回答后面的问题．
玉兔号月球车
玉兔号是中国首辆月球车和着陆器共同组成的嫦娥三号探测器．?玉兔号月球车设计质量140?千克，能源为太阳能，能够耐受月球表面真空、强辐射、零下180摄氏度到零上150?摄氏度极限温度等极端环境．由于月球昼夜温差非常大，白昼时温度高达?150?摄氏度，黑夜时低至零下180?摄氏度．为适应极端环境，“玉兔号”月球车利用导热流体回路、隔热组件、散热面设计、电加热器、同位素热源，可耐受300摄氏度的温差．
回答下面的问题．
（1）玉兔号的能源之一为太阳能，其太阳能电池帆板等设备能将______ 能转化为______ 能．
（2）月球表面扬起月尘，______ （是/不是）扩散现象．月球车在有光照射的部分温度高达120℃，这是通过______ 的方式改变了月球车的内能．

（3）玉兔号利用导热流体回路、电加热器等，使月球车保持在一定的温度范围内．如图是一种电加热器和导热流体回路，在经过电热丝后，可使4℃的水升高至48℃，若每分钟流过电热丝的水为4kg，则1分钟内水吸收的热量为______ ?J．[水的比热容为?4.2×103J/（kg?℃）]．
五、作图题（共4分）
如图所示，将开关、螺口灯泡、三孔插座正确接入家庭电路中．

六、计算题（8分）
有一种电能辅助式太阳能热水器，晴天时该热水器利用太阳辐射的能量加热，能把太阳辐射能的63%转化为水的内能；用电热丝加热时，能把电能的90%转化为水的内能。它的铭牌如表格所示。
××牌太阳能热水器
型号HM-20 集热管数28支 额定频率50Hz
水箱容积150L 集热管管长180cm 额定电压220V
防水等级A 系统承压3.0MPa 额定功率4200W
自身质量50kg 采光面积是2.0m2
东东家所在的地区（晴天）每天接收太阳辐射的时间为10h，太阳光照射到地面时的辐射功率为3.0×106J/（m2?h），即每平方米的面积上每小时得到的太阳辐射能平均为3.0×106J．当热水器内蓄满20℃的水时，则：
热水器每天接收的太阳辐射能可以使水的温度升高到多少？
（2）若用电辅助加热，热水器将水加热到相同温度所需的时间是多少？


















参 考 答 案
一、单选题（每小题3分，共30分）
D 2. A 3. C 4. A 5. D 6. B 7. B 8. B 9. D 10. A
二、多选题（每小题4分，共12分）
11. ABD 12. BCD 13. ABD
三、填空题（每空1分，共22分）
14. 220；36?? 15. 220；并联?? 16. 火；并?? 17. 能；不安全??
18. 电磁波；能?? 19. 火；大地?? 20. 甲；火?? 21. 核裂；不可再生??
22. 风能；电能?? 23. 可再生；电磁波?? 24. 短路；正常??
四、实验探究题（每空2分，共24分）
25. 断开；左；电流表；0.6；2.1；4；不能??
26. 太阳；电；不是；热传递；7.392×105??
五、作图题（共4分）
27. ??
六、计算题（8分）
解：（1）热水器每天接受的太阳辐射能：
W=3.0×106J/（m2?h）×10h×2.0m2=6×107J，
水吸收的热量：Q吸=63%W=63%×6×107J=3.78×107J，
水的体积V=150L=0.15m3，
水的质量：m水=ρV=1.0×103kg/m3×0.15m3=150kg，
由Q吸=cm△t可得水升高的温度：△t===60℃；
（2）用电辅助加热，热水器将水加热到相同温度所需的热量：Q吸=3.78×107J，
设需要的时间为t，由题知，用电热丝加热时，能把电能的90%转化为水的内能，即：Q吸=90%W=90%×Pt，
所以需要加热的时间：t===10000s。
答：（1）热水器每天接受的太阳辐射能使水升高的温度为60℃；
（2）若用电辅助加热，热水器将水加热到相同温度所需的时间是10000s。?






九年级上册物理检测四 （共8页） 第5页
