人教版八年级物理《光的折射》专题练习（word版附答案）

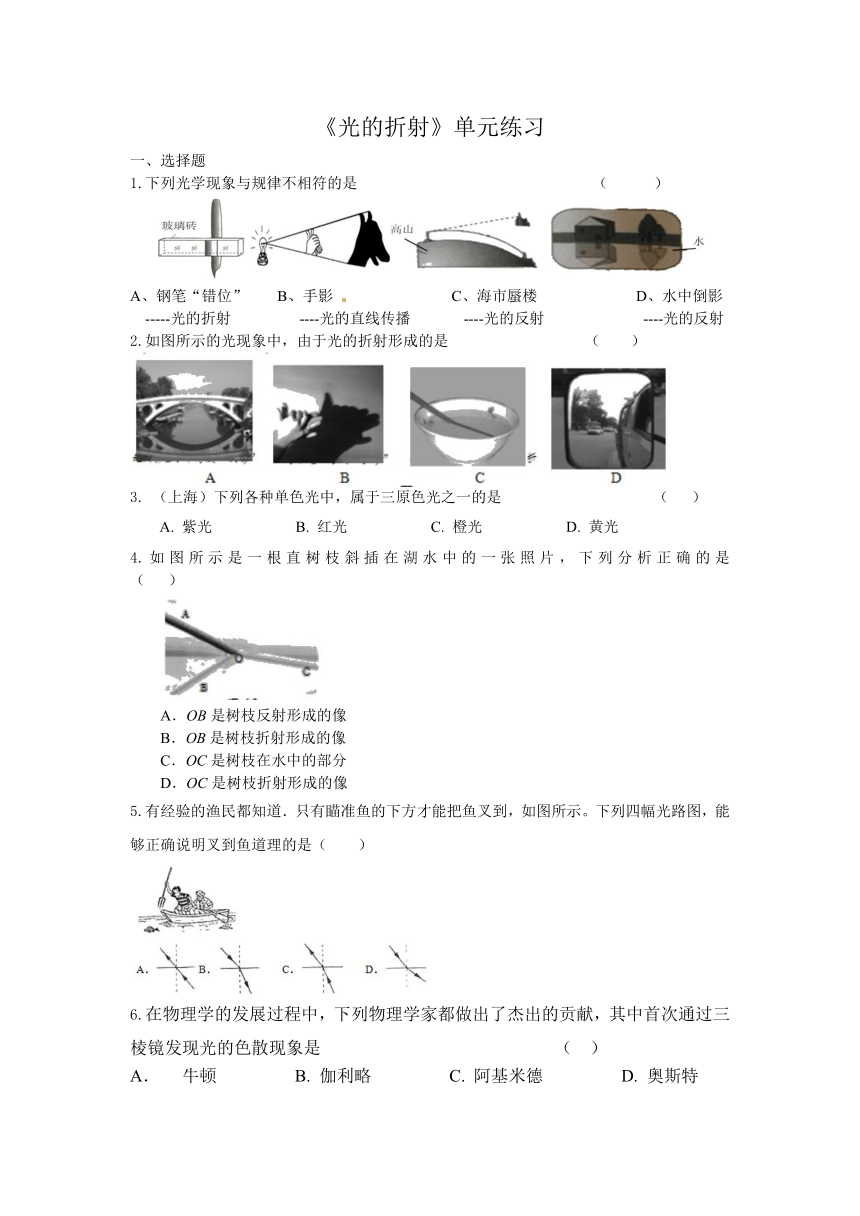

《光的折射》单元练习
一、选择题
1.下列光学现象与规律不相符的是 （ ）

A、钢笔“错位” B、手影 C、海市蜃楼 D、水中倒影
-----光的折射 ----光的直线传播 ----光的反射 ----光的反射
2.如图所示的光现象中，由于光的折射形成的是 （ ）

3. （上海）下列各种单色光中，属于三原色光之一的是 （ ）
A. 紫光 B. 红光 C. 橙光 D. 黄光
4.如图所示是一根直树枝斜插在湖水中的一张照片，下列分析正确的是 （ ）

A．OB是树枝反射形成的像
B．OB是树枝折射形成的像
C．OC是树枝在水中的部分
D．OC是树枝折射形成的像
5.有经验的渔民都知道．只有瞄准鱼的下方才能把鱼叉到，如图所示。下列四幅光路图，能够正确说明叉到鱼道理的是（　　）

6.在物理学的发展过程中，下列物理学家都做出了杰出的贡献，其中首次通过三棱镜发现光的色散现象是 （ ）
牛顿 B. 伽利略 C. 阿基米德 D. 奥斯特

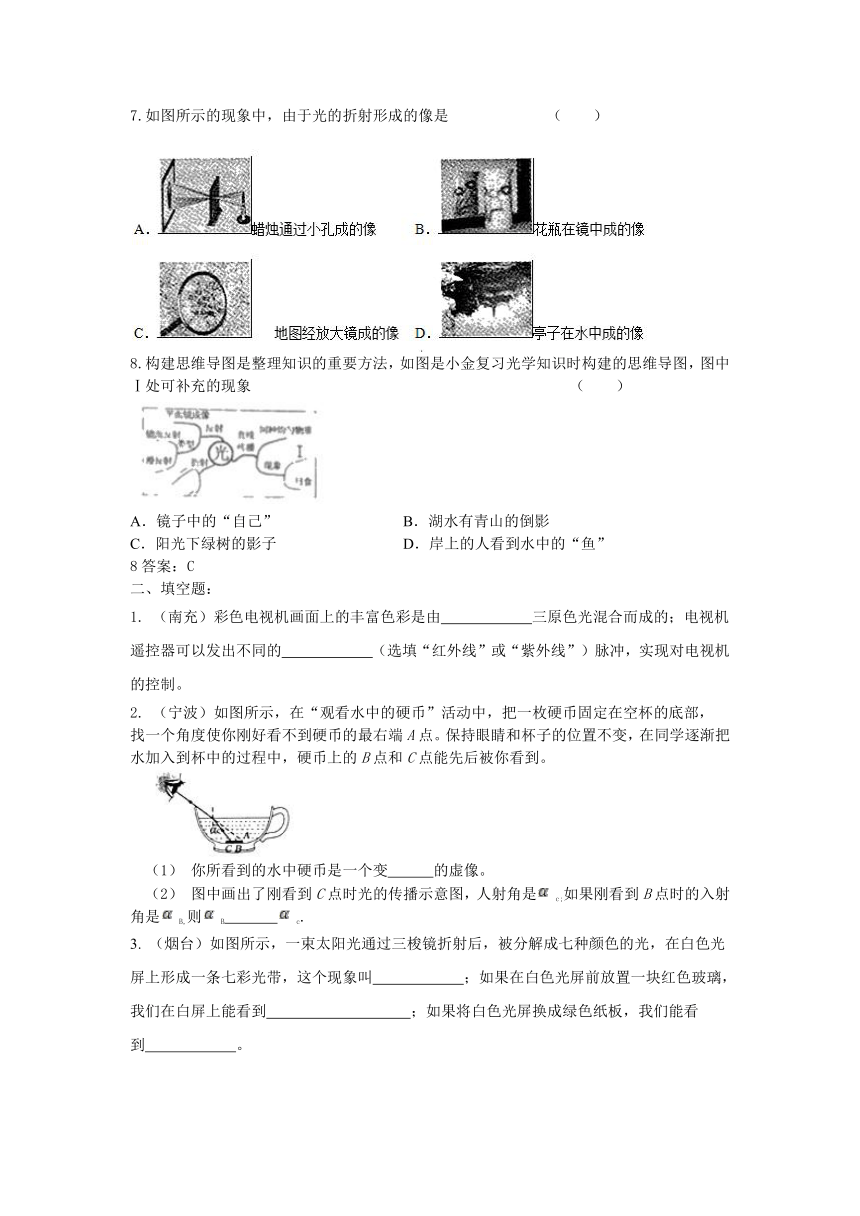

7.如图所示的现象中，由于光的折射形成的像是 （　　）

8.构建思维导图是整理知识的重要方法，如图是小金复习光学知识时构建的思维导图，图中Ⅰ处可补充的现象 （　　）

A．镜子中的“自己” B．湖水有青山的倒影
C．阳光下绿树的影子 D．岸上的人看到水中的“鱼”
8答案：C
二、填空题：
1. （南充）彩色电视机画面上的丰富色彩是由　　　　　　三原色光混合而成的；电视机遥控器可以发出不同的　　　　　　（选填“红外线”或“紫外线”）脉冲，实现对电视机的控制。
2. （宁波）如图所示，在“观看水中的硬币”活动中，把一枚硬币固定在空杯的底部，
找一个角度使你刚好看不到硬币的最右端A点。保持眼睛和杯子的位置不变，在同学逐渐把水加入到杯中的过程中，硬币上的B点和C点能先后被你看到。

你所看到的水中硬币是一个变 的虚像。
图中画出了刚看到C点时光的传播示意图，人射角是c;如果刚看到B点时的入射角是B,则B c.
（烟台）如图所示，一束太阳光通过三梭镜折射后，被分解成七种颜色的光，在白色光屏上形成一条七彩光带，这个现象叫　　　　　　；如果在白色光屏前放置一块红色玻璃，我们在白屏上能看到　　 　　　　；如果将白色光屏换成绿色纸板，我们能看到　　　　　　。

4. （绵阳）让一束光从某介质以不同角度射入空气中，观察光束在介质和空气中的径迹变化，得到光速在介质中的入射角i及其正弦值sin i、折射角r及其正弦值sin r的值如下表所示。从探究中我们可以得出：折射角总是 （选填“小于” “等于”或“大于”）入射角；采用多次测量求平均值的方法，我们可以得到折射角的正弦与入射角的正弦之比等于 （保留两位小数）。
1 2 3 4 5 6
i 10° 20° 30° 40° 50° 60°
sin i 0.174 0.342 0.5 0.643 0.766 0.866
r 15.1° 30.9° 48.7° 76.5° —— ——
sin r 0.26 0.513 0.751 0.972 —— ——

三、作图题：
1. (兰州)在图中画出入射光线 AO 从空气射入玻璃时的折射光线。


2. （聊城）如图所示，一束光射向一块玻璃砖，并穿过玻璃砖。画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）。

3. （泰安）如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像。图中A、B两点其中一点是路灯的发光点，另一点是路灯的像点。请你区分发光点、像点，在图中画出水下E处的潜水员看到路灯的光路图。

4. (淄博)如图所示，一束光从空气射向水面，请画出反射光线和折射光线。

5. （遂宁）如图所示，凸透镜的主光轴刚好与水面相平，F是凸透镜的焦点，一束与水面平行的光入射到凸透镜上，请你作出经凸透镜折射后进入水中光线的大致位置。


参考答案：
一选择题
1【答案】C
2【答案】C
3【答案】B
4【答案】AD
5【答案】C
6【答案】A
7答案：C
二填空题
1【答案】红、绿、蓝 红外线
2【答案】(1)浅 （2)=
3【答案】光的色散 红光 绿光
4【答案】大于 1.50
三作图题
1【答案】如图所示

2【答案】如图所示

3【答案】如图所示

4【答案】如图所示

5【答案】如图所示
