人教版八年级物理第四章第四节《光的折射》作图专题练习（Word版附答案）

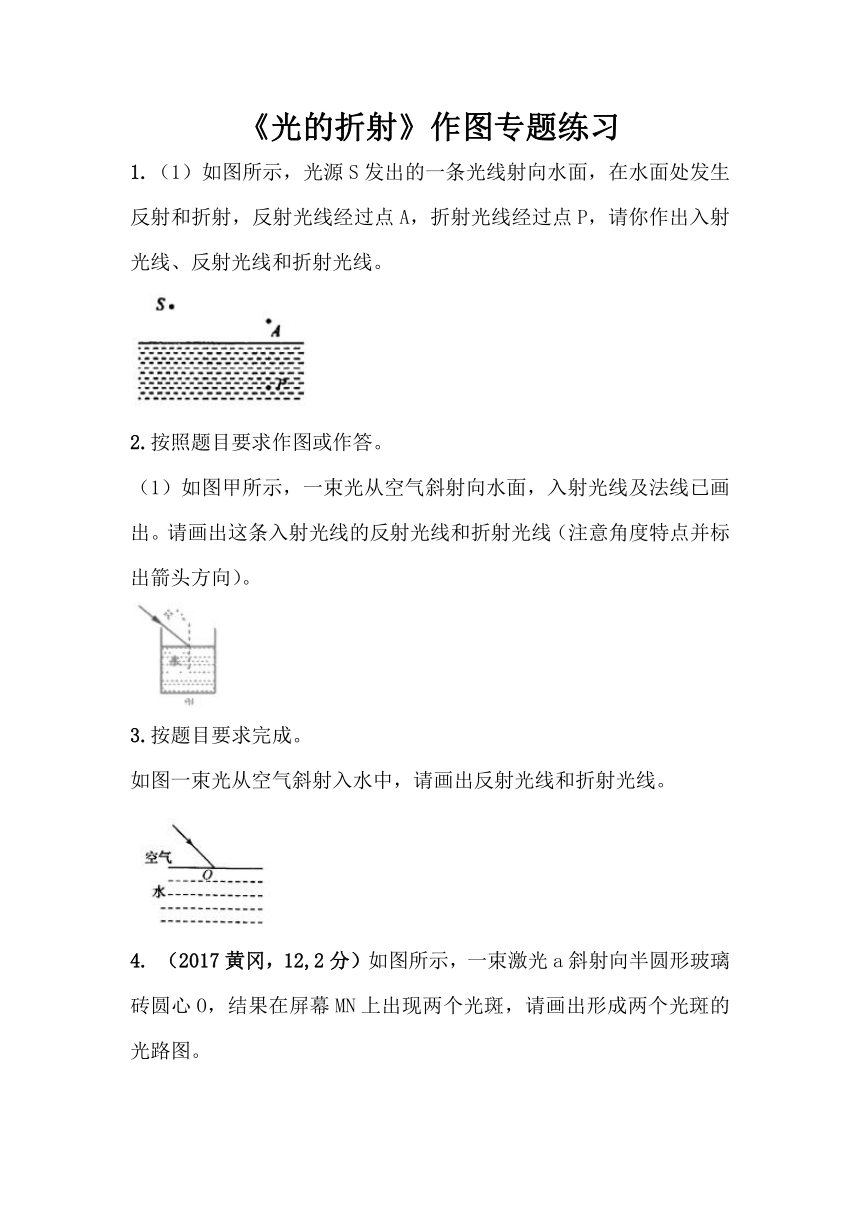

《光的折射》作图专题练习
1.（1）如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过点A，折射光线经过点P，请你作出入射光线、反射光线和折射光线。

2.按照题目要求作图或作答。
（1）如图甲所示，一束光从空气斜射向水面，入射光线及法线已画出。请画出这条入射光线的反射光线和折射光线（注意角度特点并标出箭头方向）。

3.按题目要求完成。
如图一束光从空气斜射入水中，请画出反射光线和折射光线。

4. （2017黄冈，12,2分）如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。

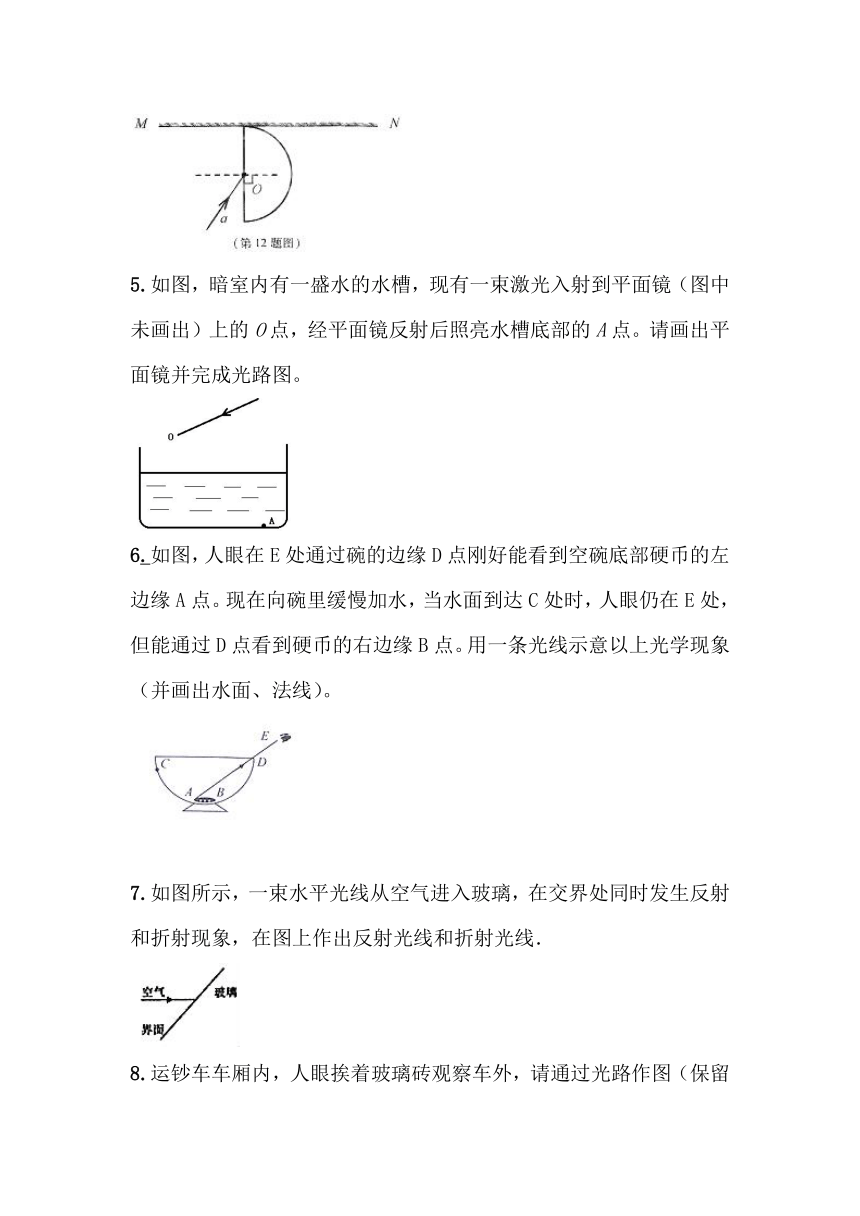

5.如图，暗室内有一盛水的水槽，现有一束激光入射到平面镜（图中未画出）上的O点，经平面镜反射后照亮水槽底部的A点。请画出平面镜并完成光路图。

6.如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点。现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点。用一条光线示意以上光学现象（并画出水面、法线）。


7.如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．

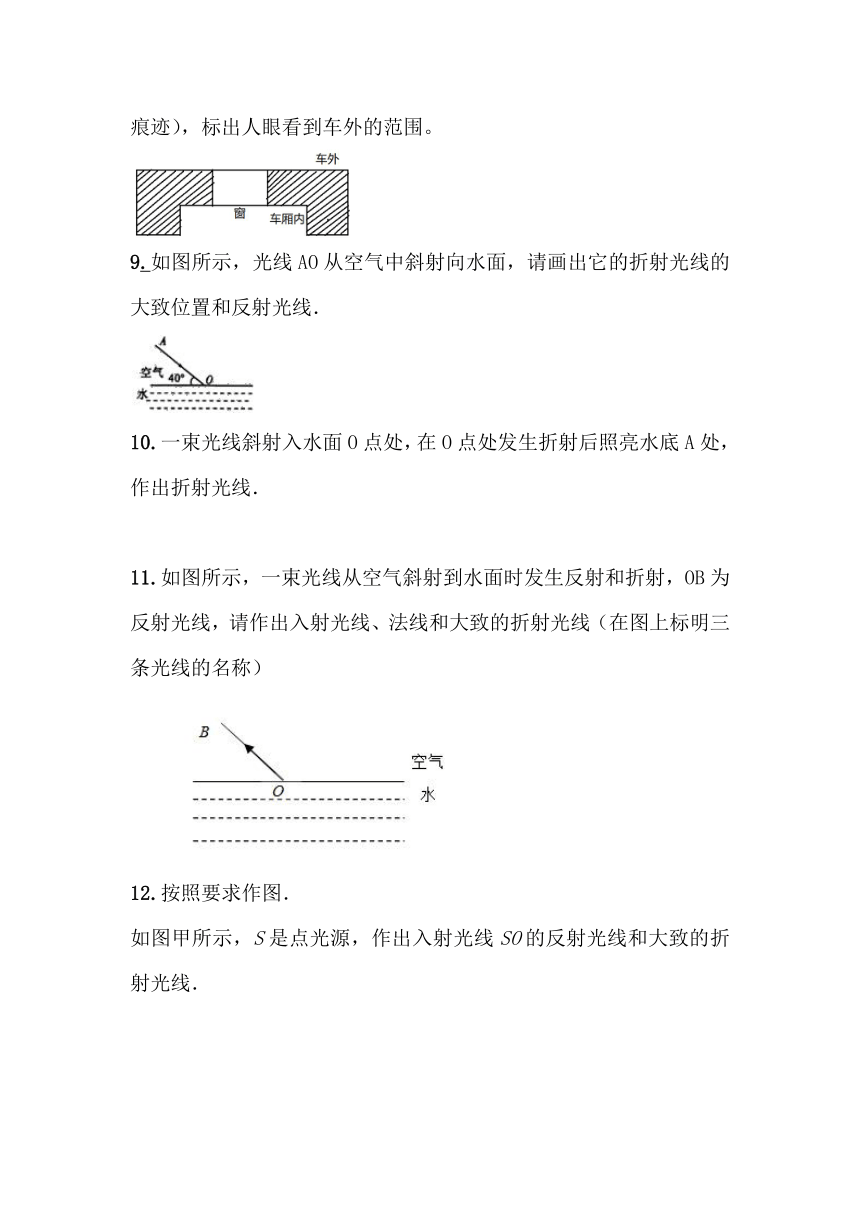

8.运钞车车厢内，人眼挨着玻璃砖观察车外，请通过光路作图（保留痕迹），标出人眼看到车外的范围。

9.如图所示，光线AO从空气中斜射向水面，请画出它的折射光线的大致位置和反射光线．

10.一束光线斜射入水面O点处，在O点处发生折射后照亮水底A处，作出折射光线．

11.如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线（在图上标明三条光线的名称）

12.按照要求作图．
如图甲所示，S是点光源，作出入射光线SO的反射光线和大致的折射光线．
(
S
45
O
水
空气
O
甲
)
13.如图所示，一束光从空气斜射到玻璃表面，请画出进入玻璃的折射光线。

14.如图所示，一束光从空气斜射到玻璃表面，请画出进入玻璃的折射光线。

15.一束光从空气射入玻璃时的反射光线如图所示，请画出入射光线和大致的折射光线。

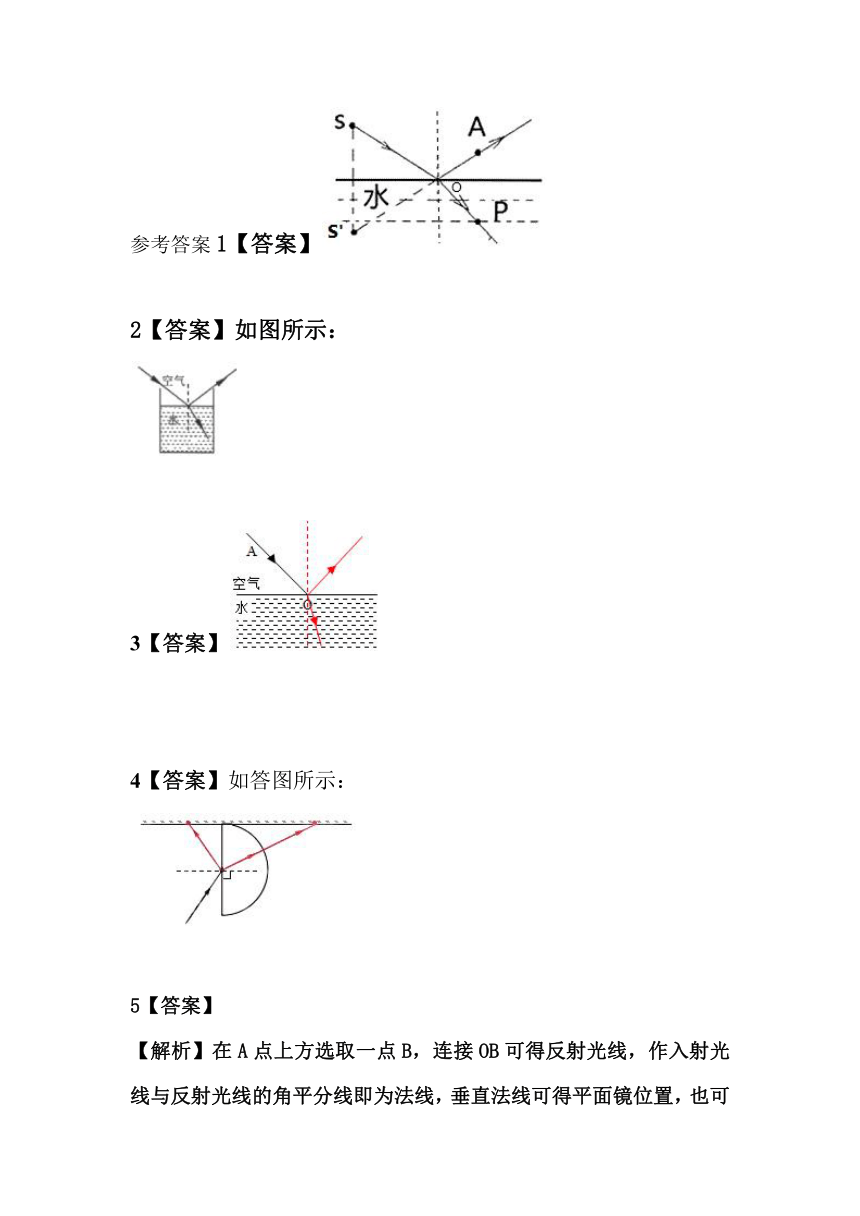

参考答案1【答案】

2【答案】如图所示：


3【答案】


4【答案】如答图所示：


5【答案】
【解析】在A点上方选取一点B，连接OB可得反射光线，作入射光线与反射光线的角平分线即为法线，垂直法线可得平面镜位置，也可得折射光线，如图所示：

6【答案】
【解析】光在同种均匀介质中是沿直线传播的；光从水中斜射入空气中，远离法线偏折，折射角大于入射角，如图所示。

7【答案】
【解析】先过入射点作法线，在空气中法线的另一侧作出反射光线，注意反射角等于入射角；
在玻璃中法线的另一侧作出折射光线，注意折射角小于入射角，如图所示：

8【答案】
【解析】人眼在玻璃砖中点的位置时能看到的外界视野最大，根据光的折射规律反向画出入射光线，两条入射光线间的区域即为人眼通过玻璃砖所能看到的外界区域。
9【答案】
【解析】过入射点O垂直界面作出法线，已知入射光线与水平面的夹角为40°，则入射角为90°﹣40°=50°，根据反射光线与入射光线分居法线两侧，反射角等于入射角在空气中法线的另一侧作出反射光线；
根据折射光线与入射光线分居法线两侧，光由空气斜射入水中时，折射光线向法线偏折，折射角小于入射角，在水中法线的另一侧作出折射光线，如图所示：
。
10【答案】
【解析】光由空气斜射进入水中时，折射光线向法线偏折，折射角小于入射角；由题知折射光线能照亮水底A处，所以连接OA，OA即为折射光线，如图所示：

11【答案】

【解析】过O点作垂直于界面的垂线为法线；
据光的反射定律可知，反射角等于入射角，过O点在法线的另一侧作一个角等于入射角，角的另一边为入射光线；
据光从空气斜射入水中时，折射角小于入射角，在水中，过O点在法线的左侧，作一个角小于入射角，角的另一边为折射光线。如图所示：
12【答案】如图

【解析】根据光的反射定律可知，反射光线、法线与入射光线在同一平面内，并且反射角等于入射角，所以在法线在另一侧，过O点作一个角等于入射角，那么这个角的另一边为反射光线；据光的折射规律可知，光从空气斜射入水中，折射光线向法线方向偏折，所以过入射点在水中法线的另一侧，作一个角小于入射角，角的另一边为折射光线。
13【答案】
【解析】图中法线已给出，在玻璃中、法线的右侧，依据折射角小于入射角画出折射光线即可．如图所示：
。
14【答案】
【解析】图中法线已给出，在玻璃中、法线的右侧，依据折射角小于入射角画出折射光线即可．如图所示：
。
15【答案】如图所示。
【解析】空气在玻璃表面发生反射和折射，反射角等于入射角，折射角小于入射角，如图所示：
