人教版4上第5单元第2课时《画垂线》课件（共18张PPT）

(共18张PPT)
第五单元 平行四边形和梯形
第2课时 画垂线
人教版四年级上册
学习目标
会用三角尺或量角器画垂线

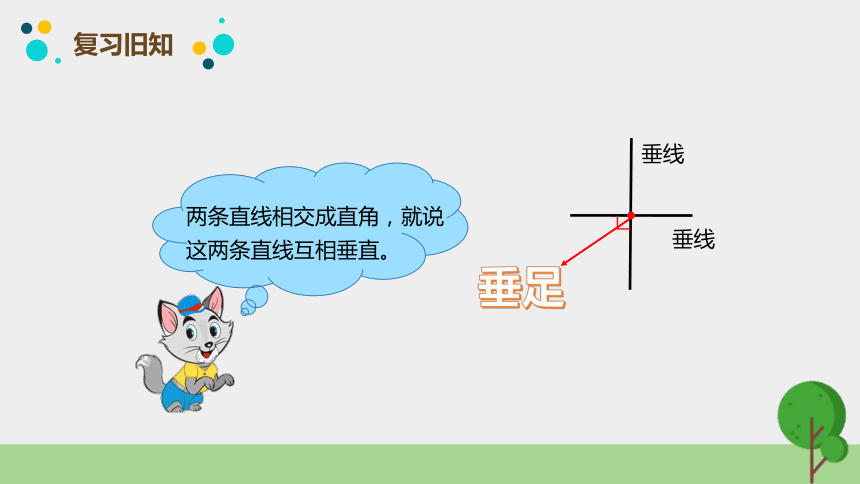

两条直线相交成直角，就说这两条直线互相垂直。
垂足
垂线
垂线
复习旧知

激趣引入

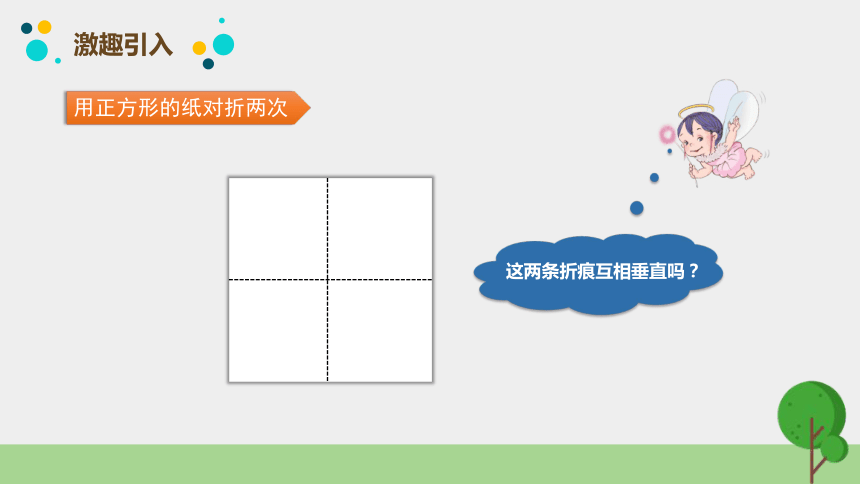

用正方形的纸对折两次

这两条折痕互相垂直吗？


用三角尺画
用量角器画
新知探究

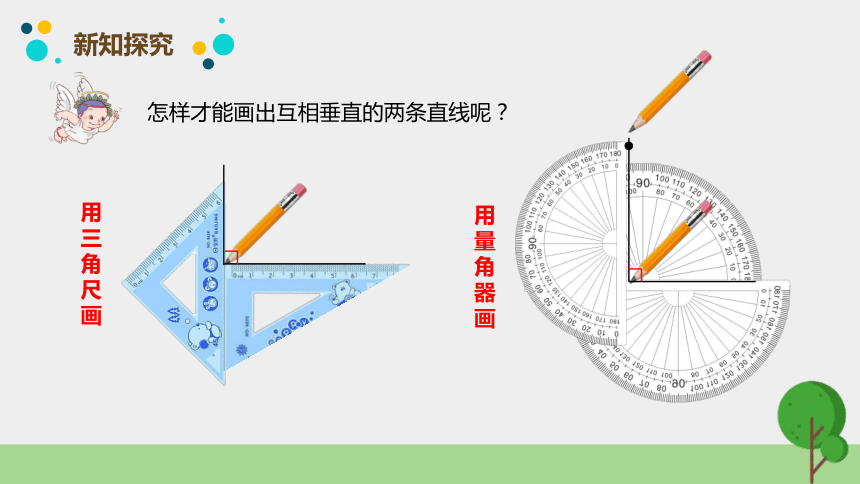

怎样才能画出互相垂直的两条直线呢？

怎样用一把三角尺画垂线呢？


新知探究

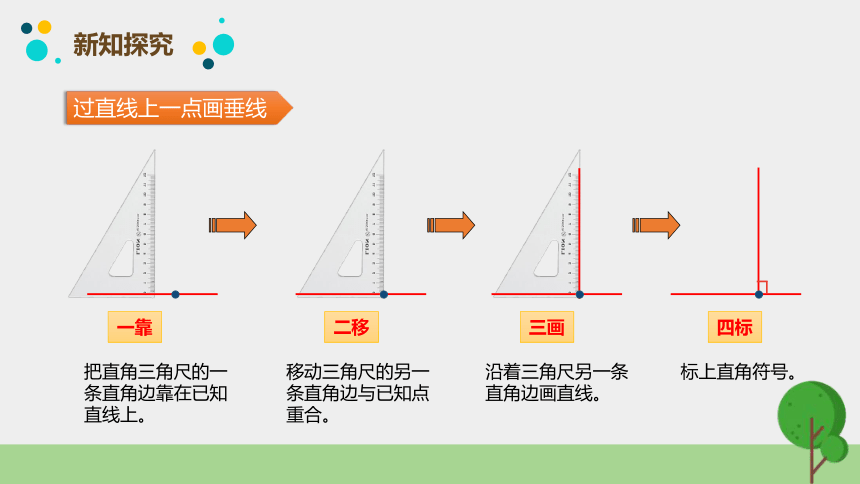

过直线上一点画垂线

把直角三角尺的一条直角边靠在已知直线上。
移动三角尺的另一条直角边与已知点重合。
沿着三角尺另一条直角边画直线。
标上直角符号。







一靠
二移
三画
四标
新知探究

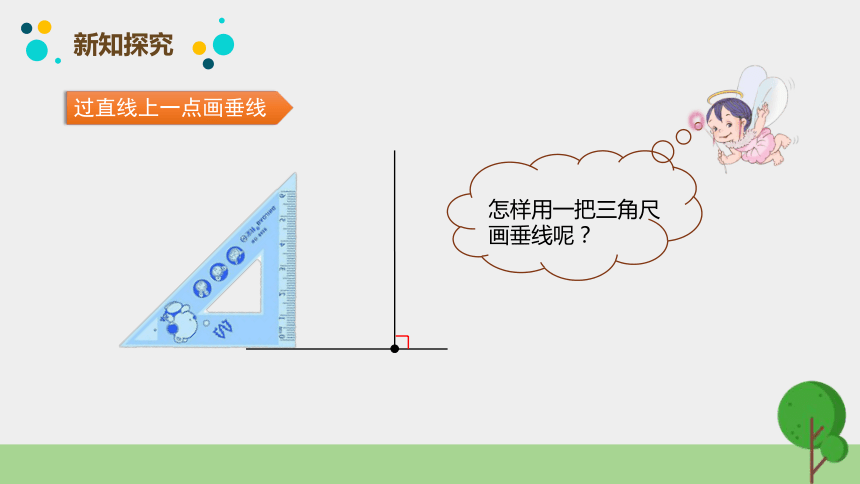

过直线上一点画垂线

怎样用一把三角尺画垂线呢？


过直线外一点画垂线
新知探究

把直角三角尺的一条直角边靠在已知直线上。
移动三角尺的另一条直角边与已知点重合。
沿着三角尺另一条直角边画直线。
标上直角符号。







一靠
二移
三画
四标
新知探究
过直线外一点画垂线


应该怎样画呢？
长方形相邻的两条边互相垂直。
可以用画垂线的方法画。


新知探究
画一个长10厘米、宽8厘米的长方形

10厘米
8
厘
米
8
厘
米
新知探究

画一个长10厘米、宽8厘米的长方形
1、下面图形中的两条直线垂直吗？

图中两条直线相交所成角度不是90°，所以两条直线不垂直。

判断两条直线是否垂直，可以看这两条直线是不是相交成直角。

图中的两条直线相交成直角，可以判断出两条直线互相垂直。

图中的两条直线相交成直角，所以两条直线互相垂直。
×


巩固练习

2、过已知点画出下列直线的垂线。



巩固练习


3、分别过A点画BC的垂线。
（1）
（2）

A
B
C
A
B
C
D
巩固练习





1、下图是一个长方形的两条边，请把这个长方形画完整。
边线重合
平移靠点
画垂线
标垂直
拓展提升




2、以下面这条线段为左侧的边，画一个正方形。
过线段的两个端点分别画它的两条垂线。
两条垂线都与这条线段相等。
连接两条垂线的端点。
拓展提升

课堂小结
画垂线




边线重合
平移靠点
画垂线
标垂直



谢谢聆听
再见！
