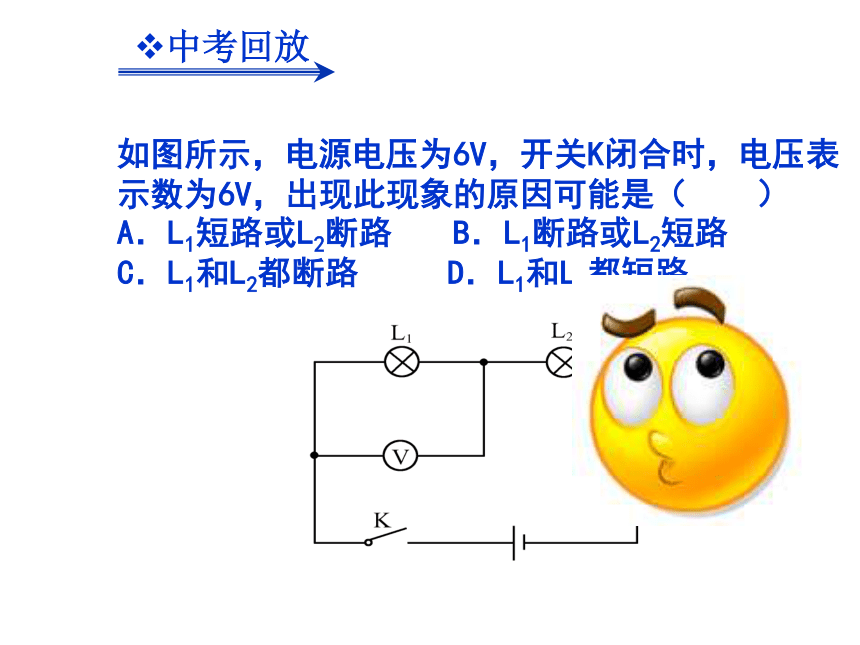

课件16张PPT。如图所示，电源电压为6V，开关K闭合时，电压表示数为6V，出现此现象的原因可能是（ ） A．L1短路或L2断路??? B．L1断路或L2短路 C．L1和L2都断路?????? D．L1和L2都短路中考回放

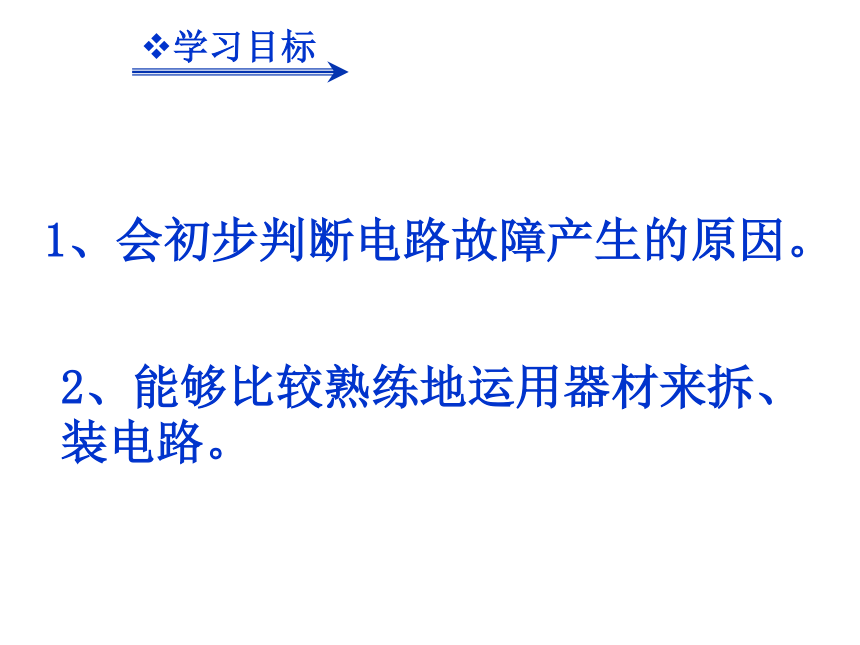

学习目标

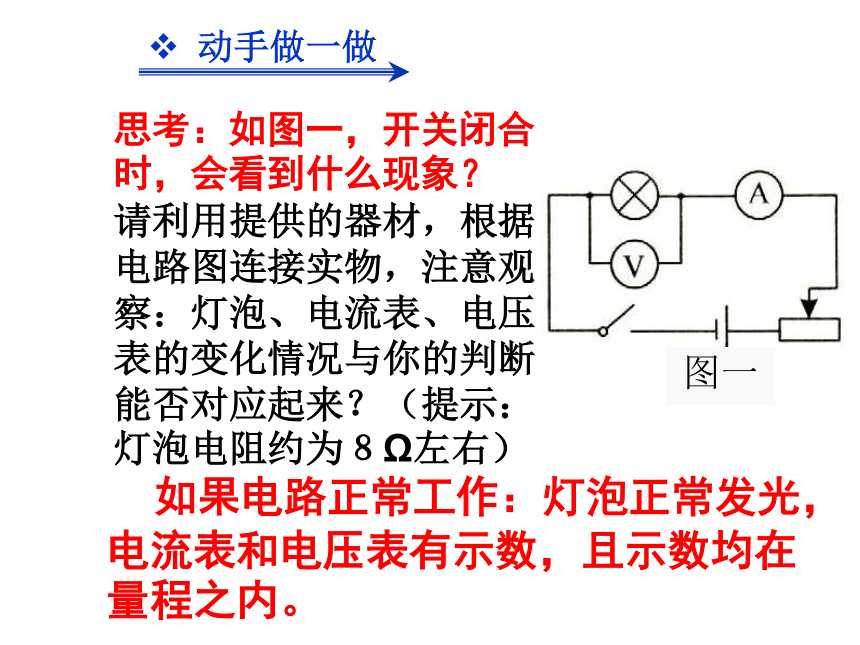

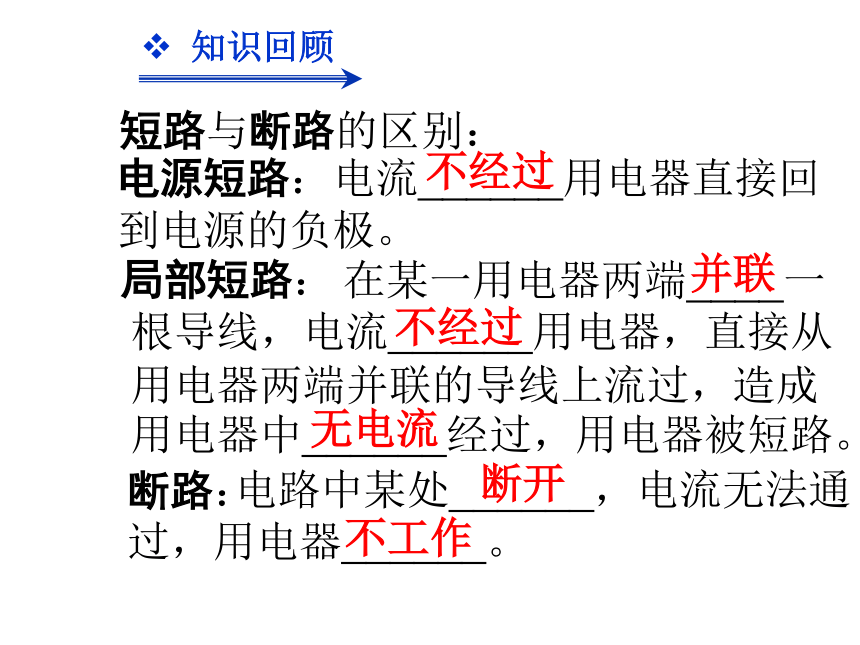

1、会初步判断电路故障产生的原因。2、能够比较熟练地运用器材来拆、装电路。 知识回顾短路与断路的区别： 电源短路：电流______用电器直接回到电源的负极。 局部短路： 在某一用电器两端____一根导线，电流______用电器，直接从用电器两端并联的导线上流过，造成用电器中______经过，用电器被短路。 断路： 电路中某处______，电流无法通过，用电器______。 不经过并联不经过无电流断开不工作 动手做一做思考：如图一，开关闭合时，会看到什么现象？

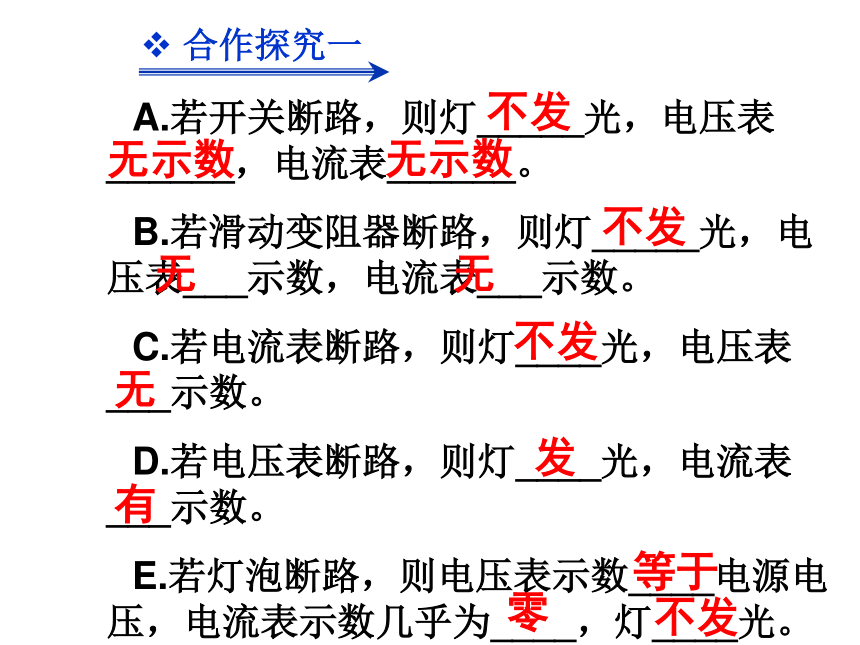

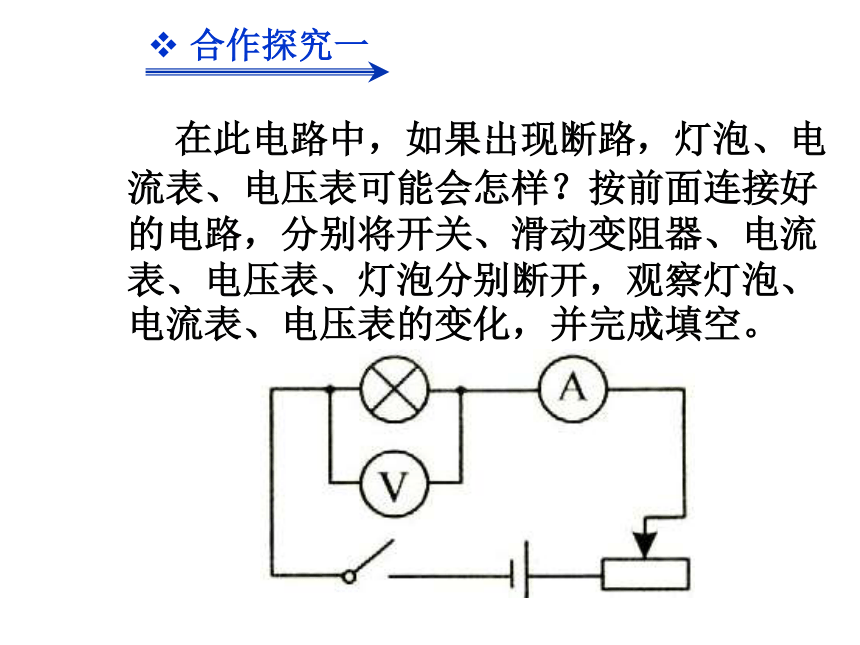

请利用提供的器材，根据电路图连接实物，注意观察：灯泡、电流表、电压表的变化情况与你的判断能否对应起来？（提示：灯泡电阻约为８Ω左右） 如果电路正常工作：灯泡正常发光，电流表和电压表有示数，且示数均在量程之内。 合作探究一 在此电路中，如果出现断路，灯泡、电流表、电压表可能会怎样？按前面连接好的电路，分别将开关、滑动变阻器、电流表、电压表、灯泡分别断开，观察灯泡、电流表、电压表的变化，并完成填空。 合作探究一A.若开关断路，则灯_____光，电压表______，电流表______。
B.若滑动变阻器断路，则灯_____光，电压表___示数，电流表___示数。
C.若电流表断路，则灯____光，电压表___示数。
D.若电压表断路，则灯____光，电流表___示数。
E.若灯泡断路，则电压表示数____电源电压，电流表示数几乎为____，灯____光。等于零不发不发无发有不发无示数无示数无无不发 合作探究二 在此电路中，如果有一处发生短路，可能会出现什么现象？小组间合作实验，共同完成下列表格。 合作探究二开关无论断开还是闭合，灯泡都发光，电流表和电压表都有示数电压表示数为零，电流表示数很大，灯泡不发光灯泡发光很亮，电压表示数等于电源电压，电流表示数很大灯泡正常发光，电压表示数正常，电流表示数为零 灯泡不发光，电流表示数很大，电压表示数为零造成此现象的原因有两个：（1）滑变接在“同上”两个接线柱上；（2）滑变被短路串联并联电路故障分析短路断路断路短路与电压表并联部分断路：电压表为电源电压，电流表为零，其他用电器都不工作与电源串联部分断路：整个电路都不工作电源短路：烧坏电源，各元件都不工作局部短路：被短路部分元件不工作，其他工作干路断路：所有元件都不工作支路断路：所在支路元件不工作，其他正常干路短路：干路元件不工作，支路工作支路短路：所有支路均不工作，干路工作 精讲点拨如图所示，电源电压为6V，电键K闭合时，电压表示数为6V，出现此现象的原因可能是（ ） A．L1短路或L2断路??? B．L1断路或L2短路 C．L1和L2都断路?????? D．L1和L2都短路BU=6VU1=6VU2=0V断路短路中考回放
直击中考1.在图三中，当开关 K闭合后，两只小灯泡发光，电压表示数为4V。过了一会儿，电压表示数为0，经检查除小灯泡外其余器材的连接良好。 请分析造成这种现象的原因可能有： L1 _______或L2 _______断路 短路 直击中考2.在如图四所示的电路中，电源电压等于6V，合上开关S后电压表示数为6V。 经分析得，电路中可能发生的情况是： L_______或R_______。 短路断路直击中考3.如图五所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（ ）(A)灯L1短路
(B)灯L2短路
(C)灯L1断路
(D)灯L2断路C 直击中考4. 在如图六所示的电路中,电源电压不变。闭合开关K，电路正常工作。一段时间后，发现其中一个电压表示数变大，则 （ ）C (A)灯L可能变亮
(B)灯L亮度可能不变
(C)电阻R可能断路
(D)电阻R可能短路
