【电路专项提高10-欧姆定律选择题集锦】科学八上第4章-电路探秘（试题和答案没有分开）

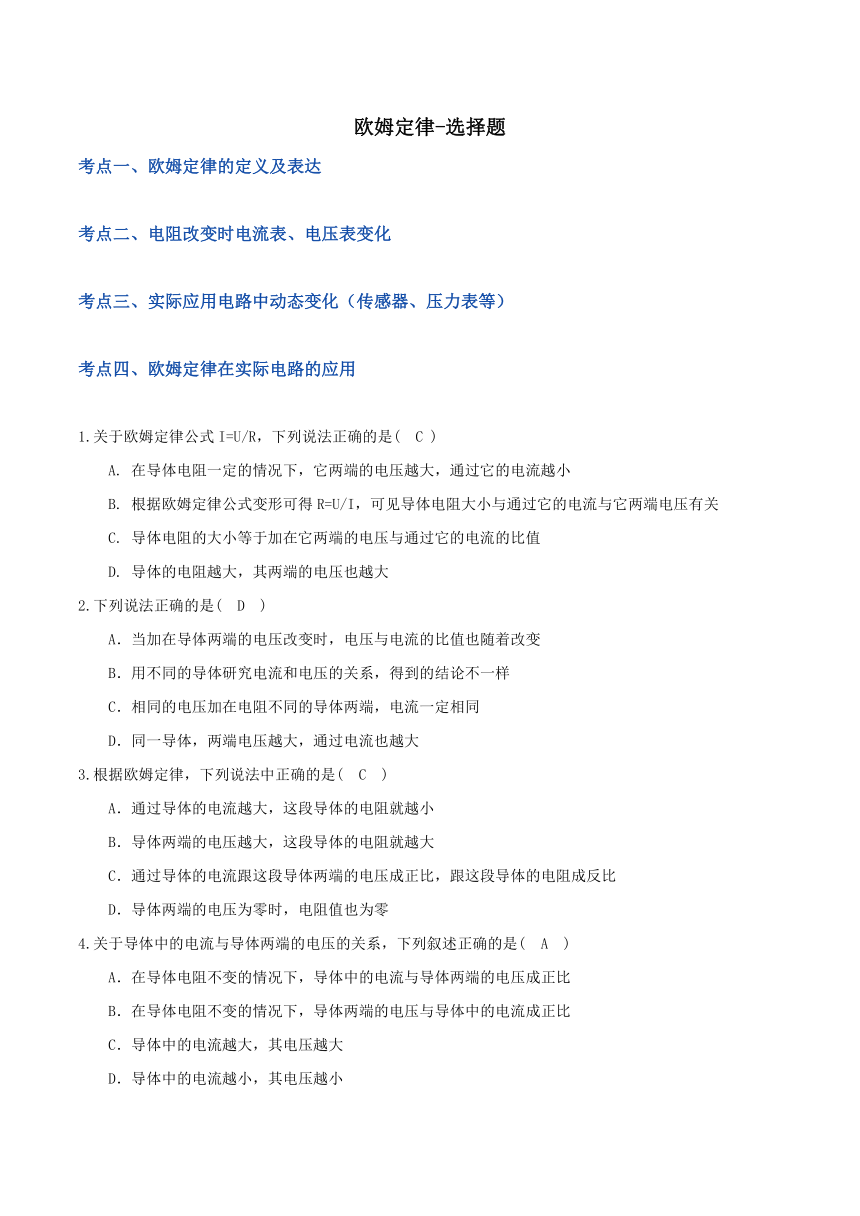

欧姆定律-选择题
考点一、欧姆定律的定义及表达

考点二、电阻改变时电流表、电压表变化

考点三、实际应用电路中动态变化（传感器、压力表等）

考点四、欧姆定律在实际电路的应用

1.关于欧姆定律公式I=U/R，下列说法正确的是( C )
A. 在导体电阻一定的情况下，它两端的电压越大，通过它的电流越小
B. 根据欧姆定律公式变形可得R=U/I，可见导体电阻大小与通过它的电流与它两端电压有关
C. 导体电阻的大小等于加在它两端的电压与通过它的电流的比值
D. 导体的电阻越大，其两端的电压也越大
2.下列说法正确的是(　D　)
A．当加在导体两端的电压改变时，电压与电流的比值也随着改变
B．用不同的导体研究电流和电压的关系，得到的结论不一样
C．相同的电压加在电阻不同的导体两端，电流一定相同
D．同一导体，两端电压越大，通过电流也越大
3.根据欧姆定律，下列说法中正确的是(　C　)
A．通过导体的电流越大，这段导体的电阻就越小
B．导体两端的电压越大，这段导体的电阻就越大
C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比
D．导体两端的电压为零时，电阻值也为零
4.关于导体中的电流与导体两端的电压的关系，下列叙述正确的是(　A　)
A．在导体电阻不变的情况下，导体中的电流与导体两端的电压成正比
B．在导体电阻不变的情况下，导体两端的电压与导体中的电流成正比
C．导体中的电流越大，其电压越大
D．导体中的电流越小，其电压越小

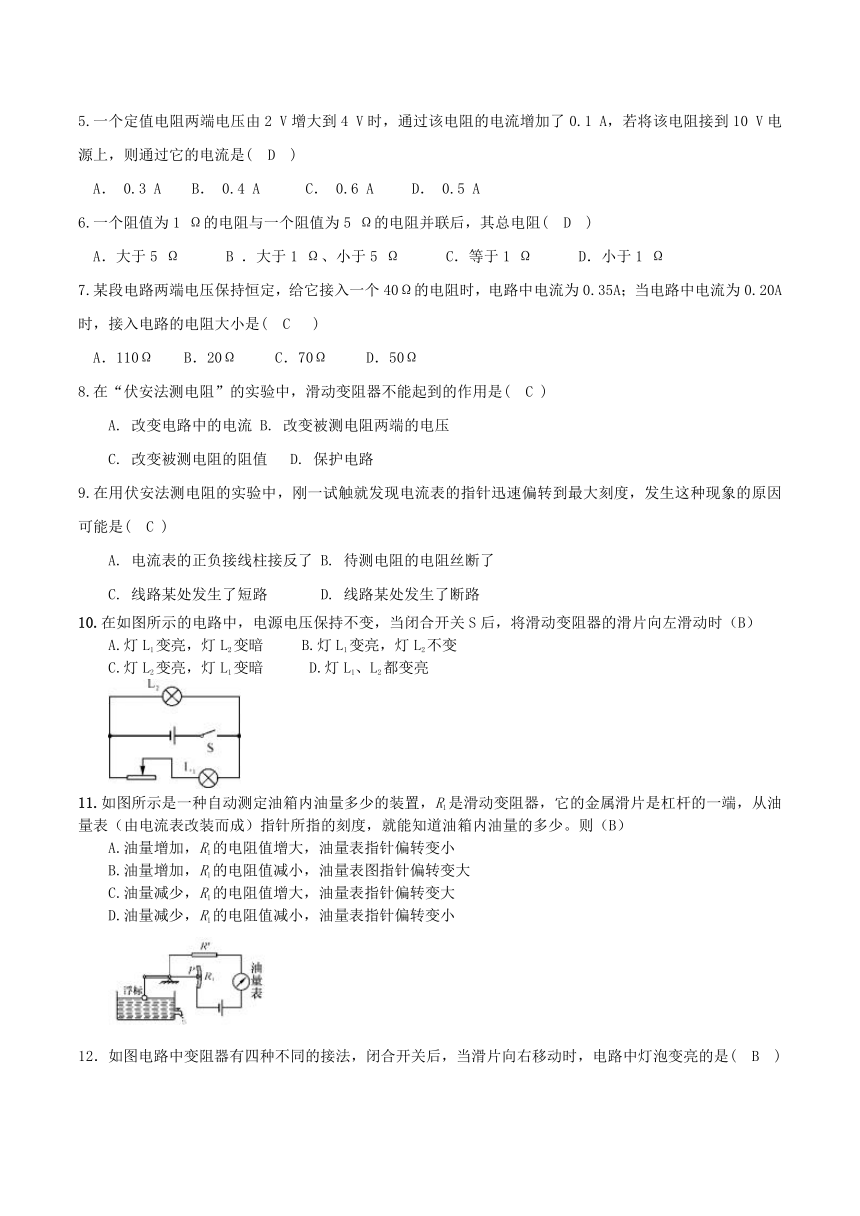

5.一个定值电阻两端电压由2 V增大到4 V时，通过该电阻的电流增加了0.1 A，若将该电阻接到10 V电源上，则通过它的电流是(　D　)
A． 0.3 A B． 0.4 A C． 0.6 A D． 0.5 A
6.一个阻值为1 Ω的电阻与一个阻值为5 Ω的电阻并联后，其总电阻(　D　)
A．大于5 Ω B ．大于1 Ω、小于5 Ω C．等于1 Ω D．小于1 Ω
7.某段电路两端电压保持恒定，给它接入一个40Ω的电阻时，电路中电流为0.35A；当电路中电流为0.20A时，接入电路的电阻大小是( C )
A．110Ω B．20Ω C．70Ω D．50Ω
8.在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是( C )
A. 改变电路中的电流 B. 改变被测电阻两端的电压
C. 改变被测电阻的阻值 D. 保护电路
9.在用伏安法测电阻的实验中，刚一试触就发现电流表的指针迅速偏转到最大刻度，发生这种现象的原因可能是( C )
A. 电流表的正负接线柱接反了 B. 待测电阻的电阻丝断了
C. 线路某处发生了短路 D. 线路某处发生了断路
10.在如图所示的电路中，电源电压保持不变，当闭合开关S后，将滑动变阻器的滑片向左滑动时（B）
A.灯L1变亮，灯L2变暗 B.灯L1变亮，灯L2不变
C.灯L2变亮，灯L1变暗 D.灯L1、L2都变亮

11.如图所示是一种自动测定油箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道油箱内油量的多少。则（B）
A.油量增加，R1的电阻值增大，油量表指针偏转变小
B.油量增加，R1的电阻值减小，油量表图指针偏转变大
C.油量减少，R1的电阻值增大，油量表指针偏转变大
D.油量减少，R1的电阻值减小，油量表指针偏转变小

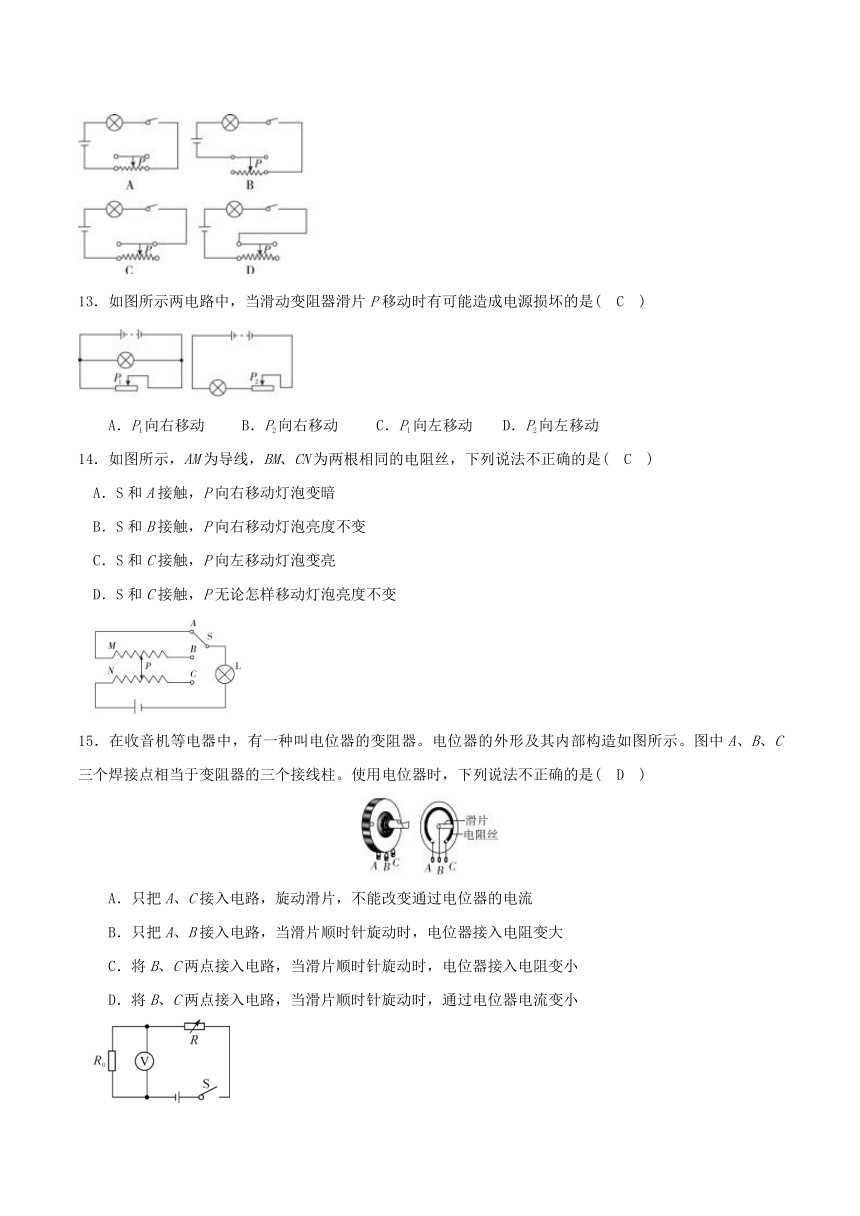

12．如图电路中变阻器有四种不同的接法，闭合开关后，当滑片向右移动时，电路中灯泡变亮的是(　B　)

13．如图所示两电路中，当滑动变阻器滑片P移动时有可能造成电源损坏的是(　C　)

A．P1向右移动 B．P2向右移动 C．P1向左移动 D．P2向左移动
14．如图所示，AM为导线，BM、CN为两根相同的电阻丝，下列说法不正确的是(　C　)
A．S和A接触，P向右移动灯泡变暗
B．S和B接触，P向右移动灯泡亮度不变
C．S和C接触，P向左移动灯泡变亮
D．S和C接触，P无论怎样移动灯泡亮度不变

15．在收音机等电器中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法不正确的是(　D　)

A．只把A、C接入电路，旋动滑片，不能改变通过电位器的电流
B．只把A、B接入电路，当滑片顺时针旋动时，电位器接入电阻变大
C．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电阻变小
D．将B、C两点接入电路，当滑片顺时针旋动时，通过电位器电流变小

16．如图所示是一个环境温度监控电路原理图。电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小。若环境温度升高，闭合开关S，则( B )
A. 热敏电阻R的阻值变大
B. 电压表的示数变大
C. 通过电阻R的电流变小
D. 电阻R两端电压变大
17．如图所示，R0为定值电阻，R1为滑动变阻器，V1、V2为实验室用电压表(接线柱上标有“－”“3”和“15”)，闭合开关后，调节滑片P，使两电压表指针所指位置相同。下列说法正确的是(D)
A. 电压表V1与V2示数之比为1∶5
B. 通过两电阻的电流之比为4∶1
C. R0与R1两端电压之比为1∶5
D. R0与R1的阻值之比为1∶4

18．如图a是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U=4.5V且保持不变，电压表量程为0～3V，R0是300Ω的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图b所示．若闭合开关S（　D　）
A．环境温度为40℃时，热敏电阻阻值是150Ω B．电压表V示数越小，环境温度越高
C．电压表的最小示数是1.5V D．此电路允许的最高环境温度为60℃
19.在如图所示的电路中，电源电压保持不变，当闭合开关S后，将滑动变阻器的滑片向左滑动时（B）
A.灯L1变亮，灯L2变暗 B.灯L1变亮，灯L2不变
C.灯L2变亮，灯L1变暗 D.灯L1、L2都变亮

20.光敏电阻的阻值随着光照的强弱而改变。“光强”是表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉（cd）。实验测得光敏电阻的阻值R与光强E间的关系如图所示，由图可知（B）
A.光敏电阻的阻值随光强的增强而变大
B.光敏电阻的阻值随光强的增强而变小
C.光敏电阻的阻值随光强的增强先变大后变小
D.光敏电阻的阻值随光强的增强先变小后变大

21．二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小．将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（　A　）
A．U变大，I变大 B．U变小，I变小 C．U变小，I变大 D．U变大，I变小

22．如图是王超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（　B　）
A．电流表示数变大，电压表示数变小 B．电流表示数变小，电压表示数变大
C．电流表、电压表示数都变大 D．电流表、电压表示数都变小

23．如图所示的电路中，电源电压保持不变，闭合开关S，向右移动滑动变阻器滑片P的过程中(D)
A. 电流表A示数变大
B. 电压表V2示数变小
C. 电压表V1示数与电压表V2示数的差值变大
D. 电压表V1示数与电流表A示数的比值变大

【解析】　由题图可知，R1与R2串联，电压表V1测电源电压，电压表V2测R2两端的电压，电流表测电路中的电流。滑片P向右移动的过程中，R2↑→R总↑→I↓→U1↓→U2↑(↑表示“变大”，↓表示“变小”)，所以电流表示数变小，电压表V2的示数变大，故A、B错误；电压表V1示数与电压表V2示数的差值等于R1两端的电压U1，是变小的，故C错误；电压表V1示数与电流表A示数的比值，即为电路中的总电阻R总，它是变大的，故D正确。
