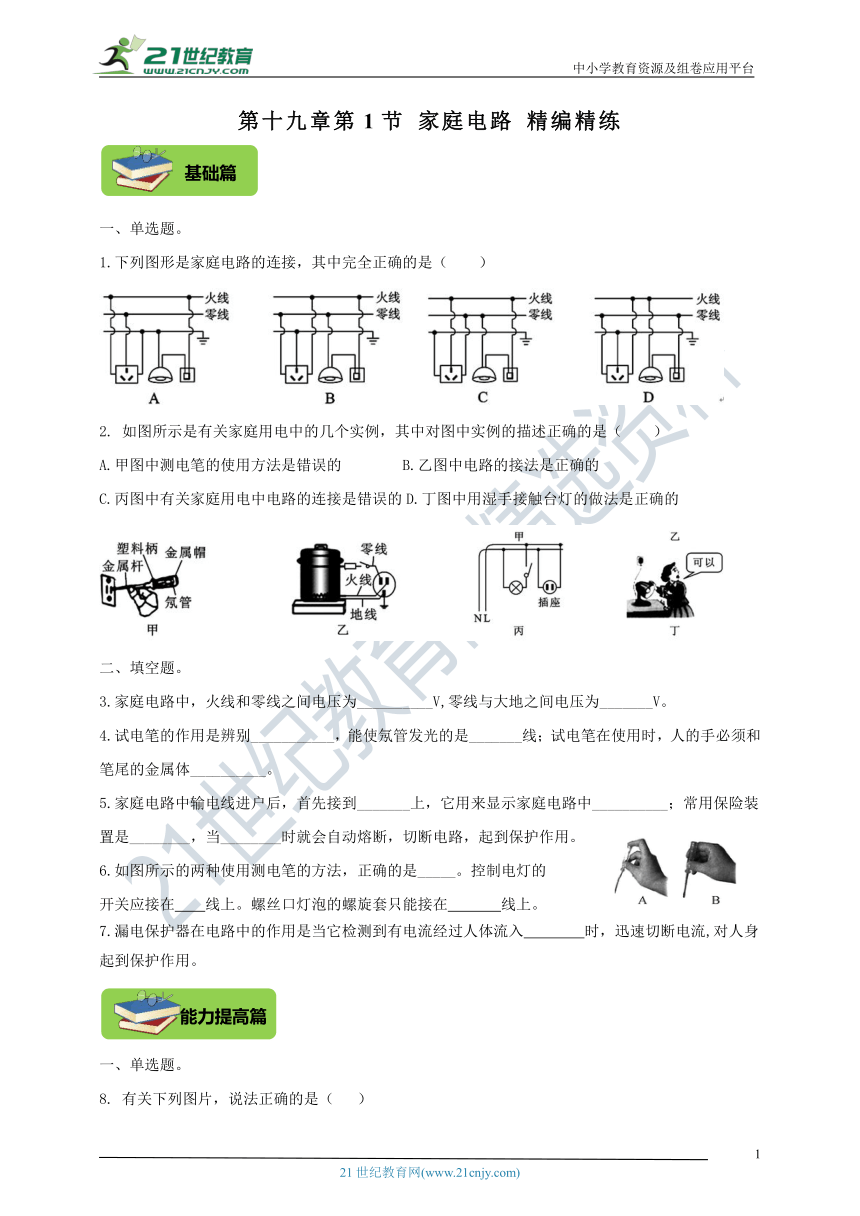

第十九章第1节 家庭电路 精编精练

一、单选题。
1.下列图形是家庭电路的连接,其中完全正确的是( )

2. 如图所示是有关家庭用电中的几个实例,其中对图中实例的描述正确的是( )
A.甲图中测电笔的使用方法是错误的 B.乙图中电路的接法是正确的
C.丙图中有关家庭用电中电路的连接是错误的D.丁图中用湿手接触台灯的做法是正确的

二、填空题。
3.家庭电路中,火线和零线之间电压为__________V,零线与大地之间电压为_______V。
4.试电笔的作用是辨别___________,能使氖管发光的是_______线;试电笔在使用时,人的手必须和笔尾的金属体__________。
5.家庭电路中输电线进户后,首先接到_______上,它用来显示家庭电路中__________;常用保险装置是________,当________时就会自动熔断,切断电路,起到保护作用。
6.如图所示的两种使用测电笔的方法,正确的是_____。控制电灯的
开关应接在 线上。螺丝口灯泡的螺旋套只能接在 线上。
7.漏电保护器在电路中的作用是当它检测到有电流经过人体流入 时,迅速切断电流,对人身起到保护作用。

一、单选题。

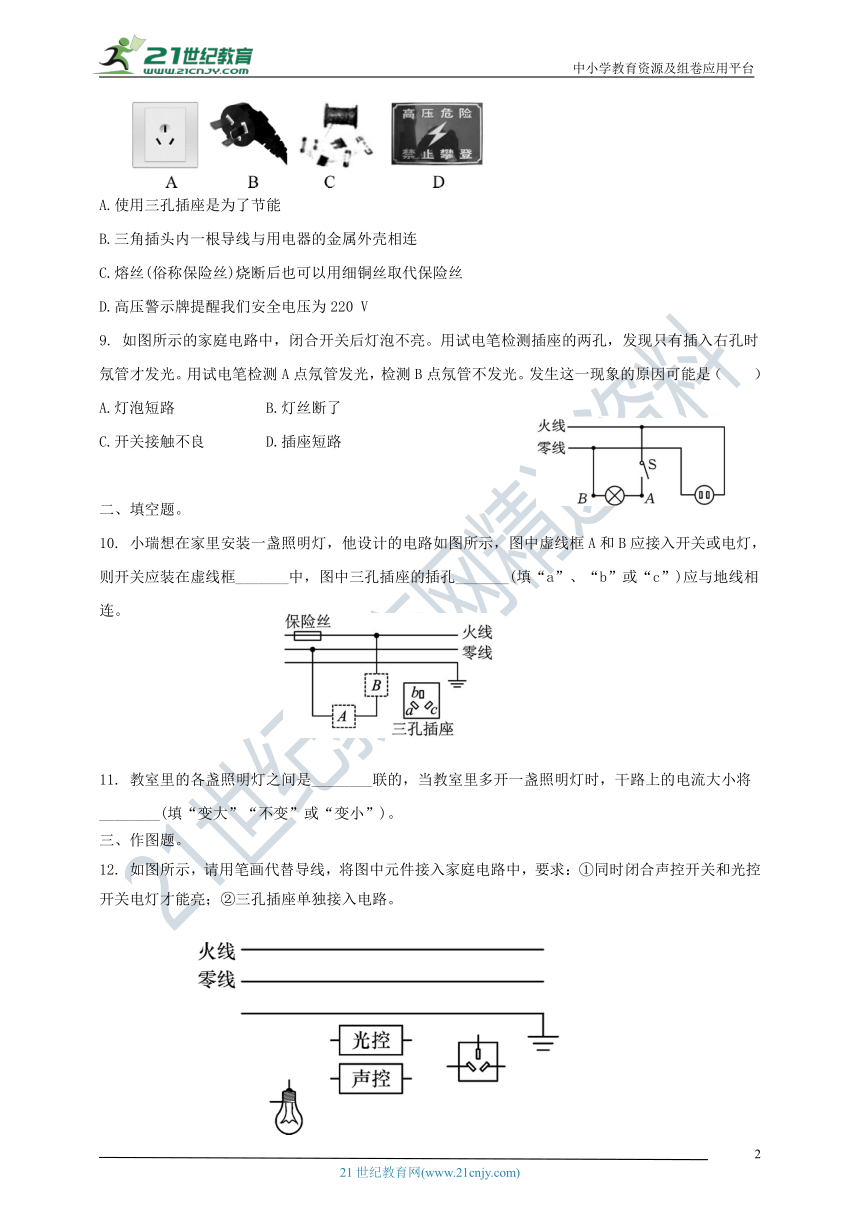

8. 有关下列图片,说法正确的是( )

A.使用三孔插座是为了节能
B.三角插头内一根导线与用电器的金属外壳相连
C.熔丝(俗称保险丝)烧断后也可以用细铜丝取代保险丝
D.高压警示牌提醒我们安全电压为220 V
9. 如图所示的家庭电路中,闭合开关后灯泡不亮。用试电笔检测插座的两孔,发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光,检测B点氖管不发光。发生这一现象的原因可能是( )
A.灯泡短路 B.灯丝断了
C.开关接触不良 D.插座短路

二、填空题。
10. 小瑞想在家里安装一盏照明灯,他设计的电路如图所示,图中虚线框A和B应接入开关或电灯,则开关应装在虚线框_______中,图中三孔插座的插孔_______(填“a”、“b”或“c”)应与地线相连。




11. 教室里的各盏照明灯之间是________联的,当教室里多开一盏照明灯时,干路上的电流大小将________(填“变大”“不变”或“变小”)。
三、作图题。
12. 如图所示,请用笔画代替导线,将图中元件接入家庭电路中,要求:①同时闭合声控开关和光控开关电灯才能亮;②三孔插座单独接入电路。








一、单选题。

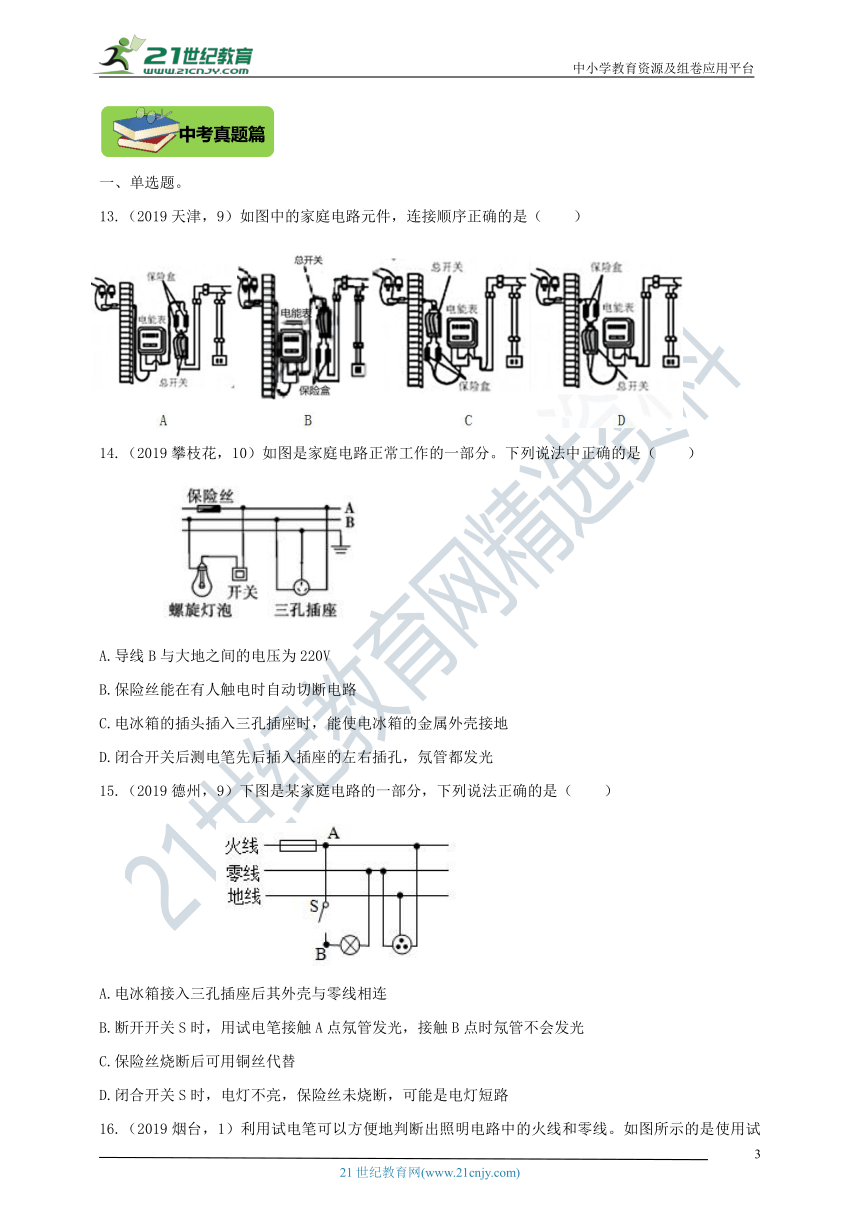

13.(2019天津,9)如图中的家庭电路元件,连接顺序正确的是(  )






14.(2019攀枝花,10)如图是家庭电路正常工作的一部分。下列说法中正确的是(  )





A.导线B与大地之间的电压为220V
B.保险丝能在有人触电时自动切断电路
C.电冰箱的插头插入三孔插座时,能使电冰箱的金属外壳接地
D.闭合开关后测电笔先后插入插座的左右插孔,氖管都发光
15.(2019德州,9)下图是某家庭电路的一部分,下列说法正确的是(  )





A.电冰箱接入三孔插座后其外壳与零线相连
B.断开开关S时,用试电笔接触A点氖管发光,接触B点时氖管不会发光
C.保险丝烧断后可用铜丝代替
D.闭合开关S时,电灯不亮,保险丝未烧断,可能是电灯短路
16.(2019烟台,1)利用试电笔可以方便地判断出照明电路中的火线和零线。如图所示的是使用试电笔的几种方法,其中正确的是( )




A.只有(1)(2) B.只有(2)(3) C.只有(3)(4) D.只有(1)(4)
二、填空题。
17.(2019聊城,17)在家庭电路中,为了用电安全,控制用电器的开关要连接在   线和用电器之间。
三、作图题。
18.(2019绥化,24)请用笔画线表示导线,将图中的电灯、开关和插座正确接入家庭电路中。







19.(2019达州,21)用笔画线代替导线,将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求:符合安全用电原则;熔断器控制插座;拉线开关控制电灯。






20.(2019天水,16)小明设计了一种利用“声控”开关(有声音时自动闭合,无声音时自动断开)和“光控”开关(有光照时自动断开,无光照时自动闭合)自动控制的楼道灯,使得只有在天黑且有声音时灯才亮,他还在楼道处安装了一个带探险盒的三孔插座,且与楼道灯互不影响,请你根据小明的设计意图,用笔画线代替导线完成如图所示的电路。(导线不得交叉)





第十九章第1节 家庭电路 精编精练参考答案
1.B
2.A
3. 220 0
4. 零线和火线 火线 接触
5. 电能表 消耗电能多少 保险丝 电流过大时
6. A 火 零
7.大地
8.B
9.B
10. B b
11. 并 变大
12.

13.B
14.C
15.B
16.D
17.火
18.

19.

20.
