5.3 探究凸透镜成像的规律

人教版 八年级物理上册

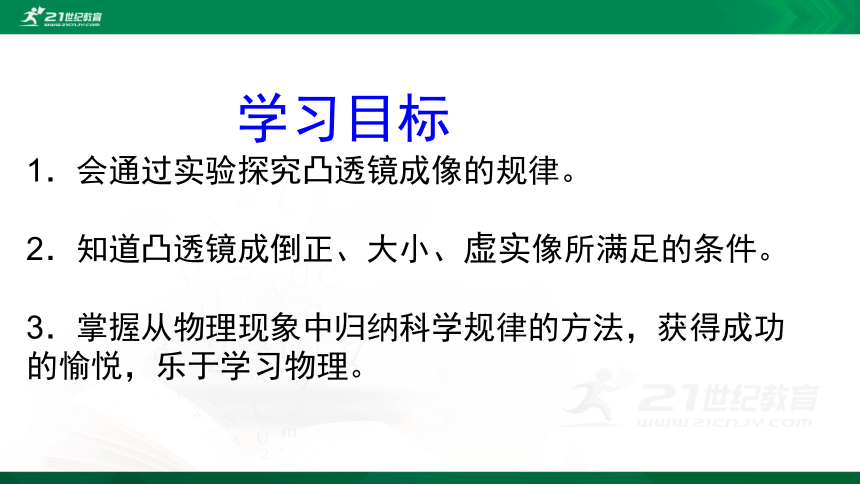

学习目标
1．会通过实验探究凸透镜成像的规律。

2．知道凸透镜成倒正、大小、虚实像所满足的条件。

3．掌握从物理现象中归纳科学规律的方法，获得成功的愉悦，乐于学习物理。









F
F
2F
2F






物距u
像距
V
蜡烛
凸透镜
光屏

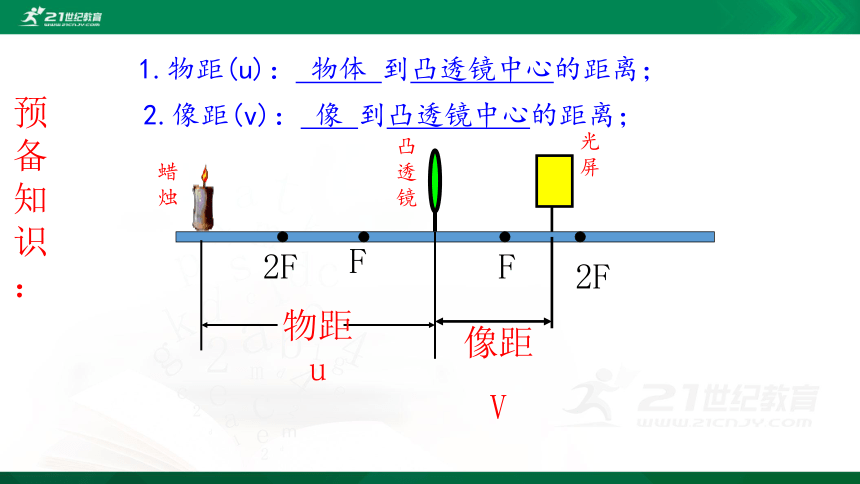

预备知识：
1.物距(u)： 物体 到凸透镜中心的距离；
2.像距(v)： 像 到凸透镜中心的距离；

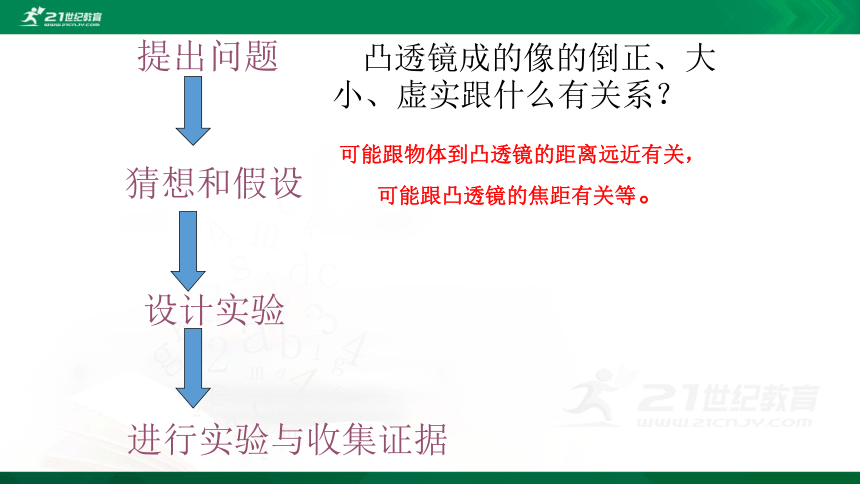

提出问题
猜想和假设
设计实验


凸透镜成的像的倒正、大小、虚实跟什么有关系？
可能跟物体到凸透镜的距离远近有关，
可能跟凸透镜的焦距有关等。


进行实验与收集证据

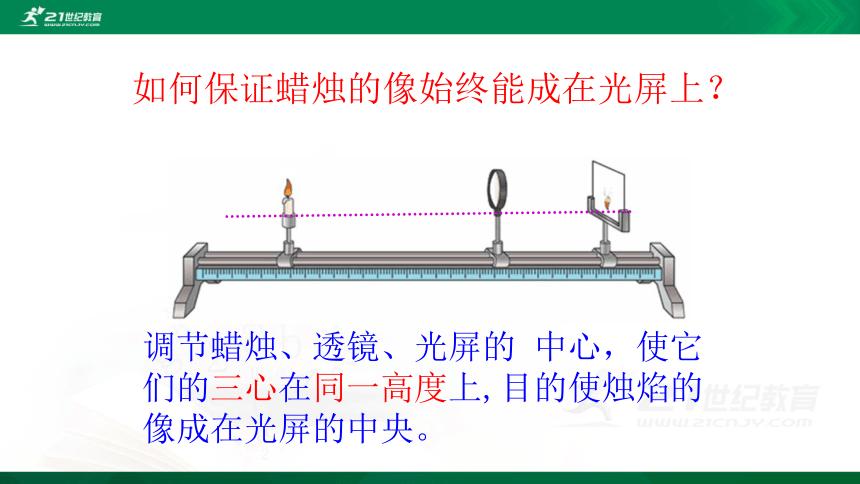

如何保证蜡烛的像始终能成在光屏上？

调节蜡烛、透镜、光屏的 中心，使它们的三心在同一高度上,目的使烛焰的像成在光屏的中央。

凸透镜成像规律视频


















2f
f
f
2f
物距（u） 像的性质 应用
倒立或正立 放大或缩小 实像或虚像 像距（ v）
u＞2f
u＝2f
f＜u＜2f
u＝f
u＜f


倒立
缩小
实像
f＜v＜2f
照相机

倒立

等大
实像

v＞2f
倒立
放大

实像
v＝2f

不成像
投影仪、幻灯机

正立
放大
虚像
放大镜
可以计算焦距
凸透镜成像规律
得到一束平行光
评估和交流：
在凸透镜成像中，物体移动时，实像和虚像的转折点在哪里？放大和缩小实像的转换点在哪里？
分析论证
知识梳理：
1、____是实像和虚像的分界点。
2、____ 是像大小的分界点。
3、凸透镜成实像都是___立的，虚像都是____立的。
4、物体离焦点越近，像离焦点越___，且像越___。
u=f
u=2f
倒
正

远
大
1、用凸透镜正对着太阳，发现在凸透镜的另一侧10cm处的光屏上得到一个亮点， 那么将点燃的蜡烛放在位于凸透镜前15cm处时，光屏上得到的像是 （　）
A、正立放大的像　 B、正立缩小的像
C、倒立缩小的像　 D、倒立放大的像

请你选一选！
2.在“研究凸透镜成像”实验中，物体在光屏上所成的实像一定是 （ ）
A.正立的像 B.缩小的像
C.倒立的像 D.放大的像
D
C
3、某学生在做凸透镜成像实验时，若发现在距透镜20cm处的光屏上有一个倒立放大的像，则此透镜的焦距可能为（ ）
A．6cm　　　 B．10cm　　　
C．25cm　　　 D．无法确定
A
4、用圆形的鱼缸或透明的罐头瓶养鱼，从侧面观赏缸内的鱼，你看到的那条鱼是（ ）
A．实物 　　　　　　　　　　 　
B．等大的实像
C．放大的实像　　　　　　　　
D．放大的虚像
D
5、将一物体放在凸透镜前，使物距依次为6cm，18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式（ ）
A．f<6cm　　　　　　　　　
B．6cmC．9cmD．18cmC
6、某物体经凸透镜在光屏上得到一个像，现将透镜中部遮住不让光通过，则屏上的像（ ）
A．缺少中部 　　　　　　　　　
B．变小
C．性质不变，像变暗　　　　　
D．变大
C
7. 在“研究凸透镜成像”实验中
(1)实验所需的主要器材有光具座、___________、___________、___________。
(2)把凸透镜、光屏、蜡烛放在一条直线上，要调整________________和________的高度，使它们的中心大致在______________。
(3)把烛焰放在距凸透镜2倍焦距以外，移动光屏时，这时光屏上成的是________、________的实像。
蜡烛
凸透镜
光屏
蜡烛、凸透镜
光屏
同一高度
倒立
缩小


随堂练习
8.在探究凸透镜成像的实验中，凸透镜焦距
为10 cm
（1）若烛焰放在距凸透镜24cm处，经透镜可得到一个 像。
（2）若烛焰放在此透镜前12cm处，经透镜可得到一个 像。
（3）若烛焰放在此透镜前8cm处，经透镜可得到一个 像。
倒立缩小的实
倒立放大的实
正立放大的虚


随堂练习
小明同学在一次实验中，不小心用书本挡住了部分凸透镜，你认为此时在光屏上所成的像是一半呢还是完整的？你准备如何验证你的想法呢
拓展延伸
F

F
f
null


作图研究

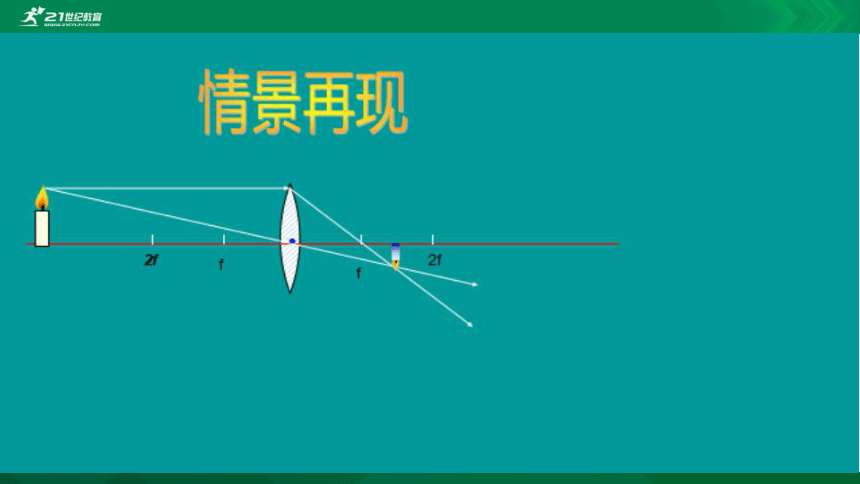

u>2f f利用通过凸透镜的三条特殊光线
null
F

F
f

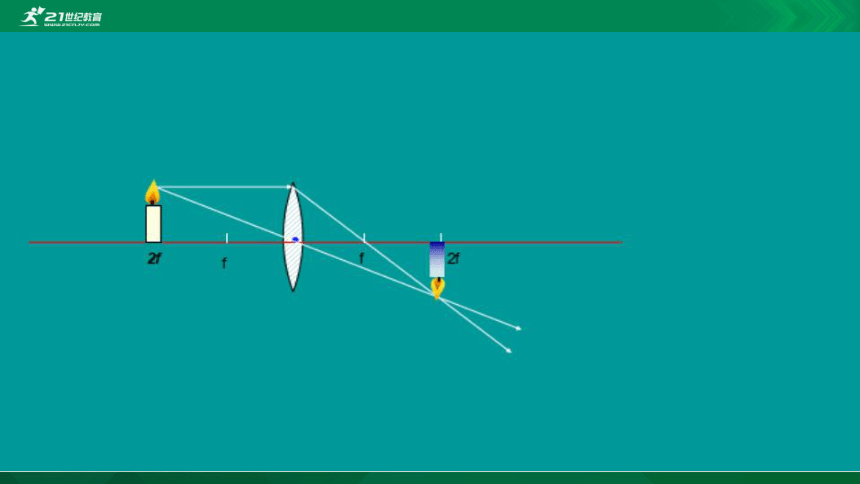

u=2f v=2f 倒立等大实像
null
F

F
f

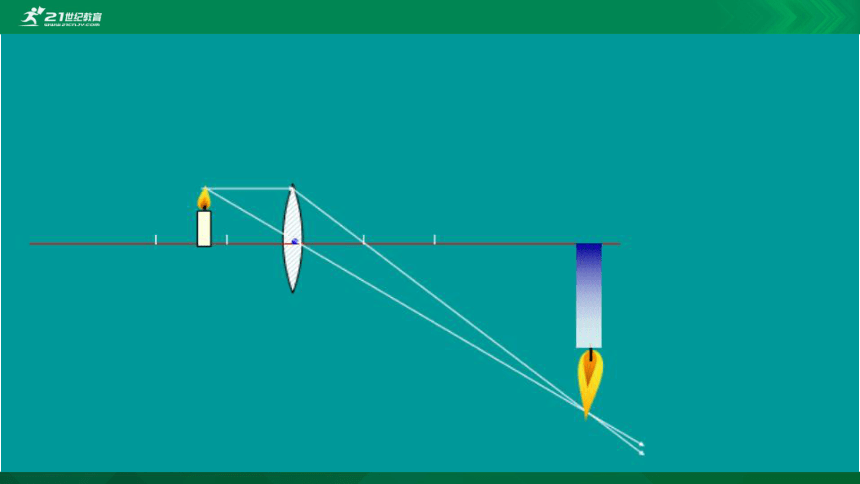

f2f 倒立放大实像
null
F

F
f

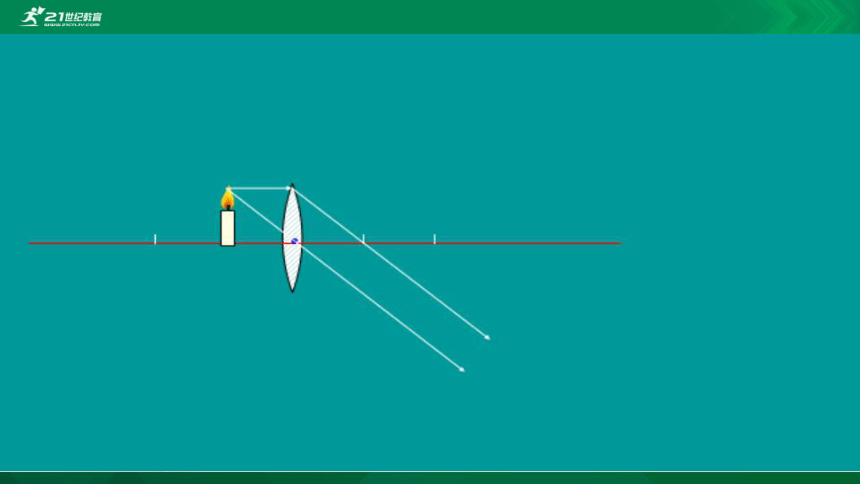

u=f 不成像
null
F

F
f

u谢谢 再见
