3.6 探究凸透镜成像的规律
物距u
像距v
像距：
光屏到透镜中心的距离；
物体到透镜中心的距离；

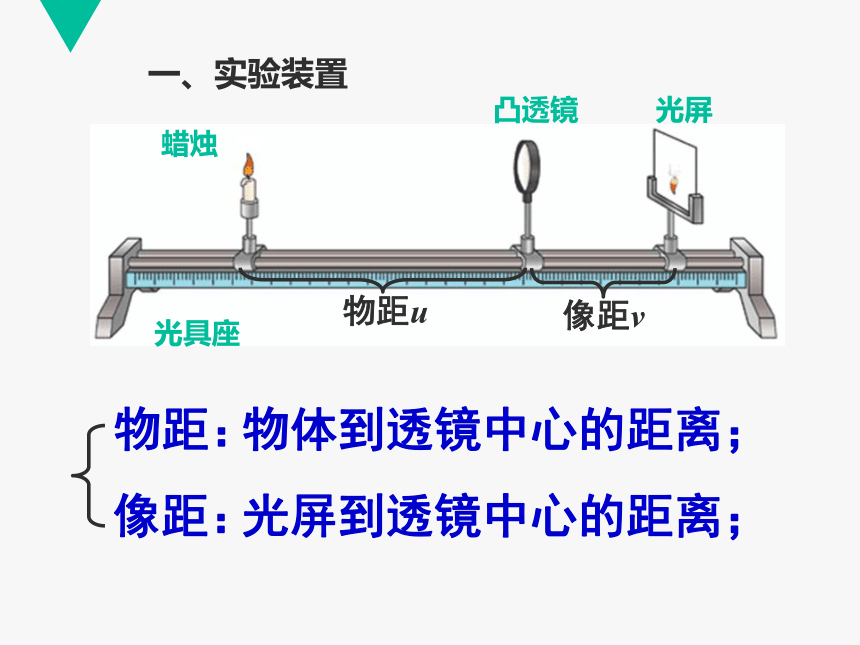

一、实验装置
凸透镜
光屏
光具座
蜡烛
1．凸透镜的焦距为10㎝

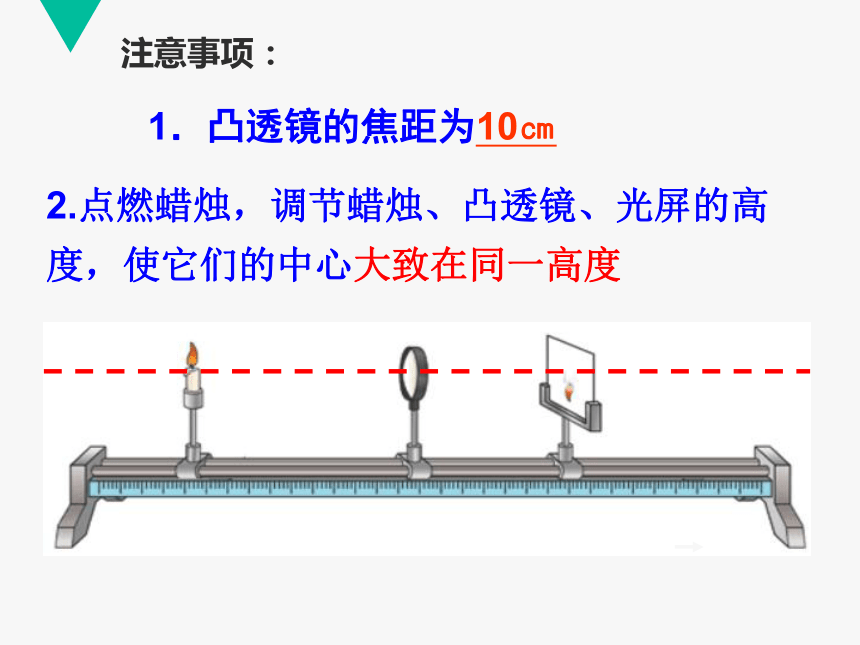

注意事项：

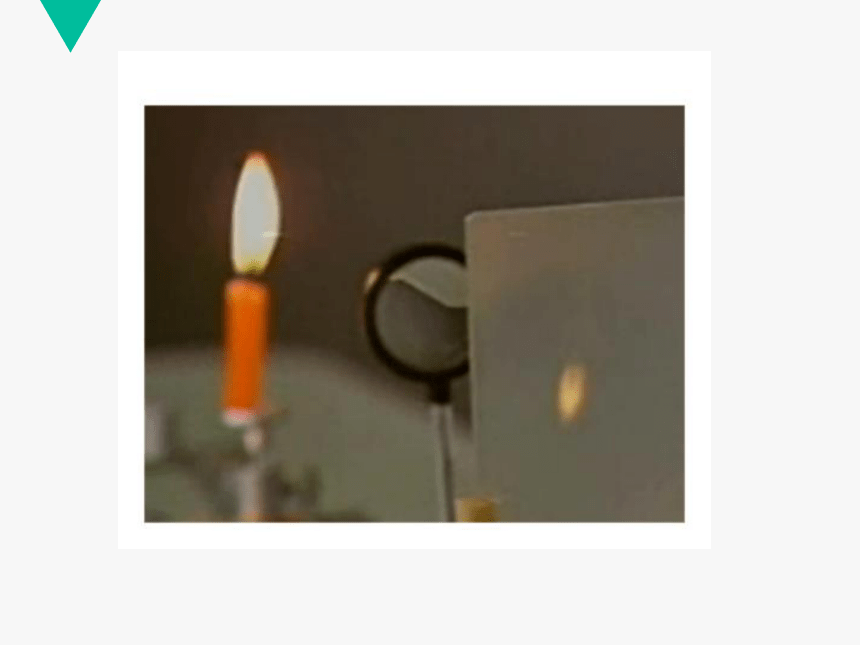

2.点燃蜡烛，调节蜡烛、凸透镜、光屏的高度，使它们的中心大致在同一高度

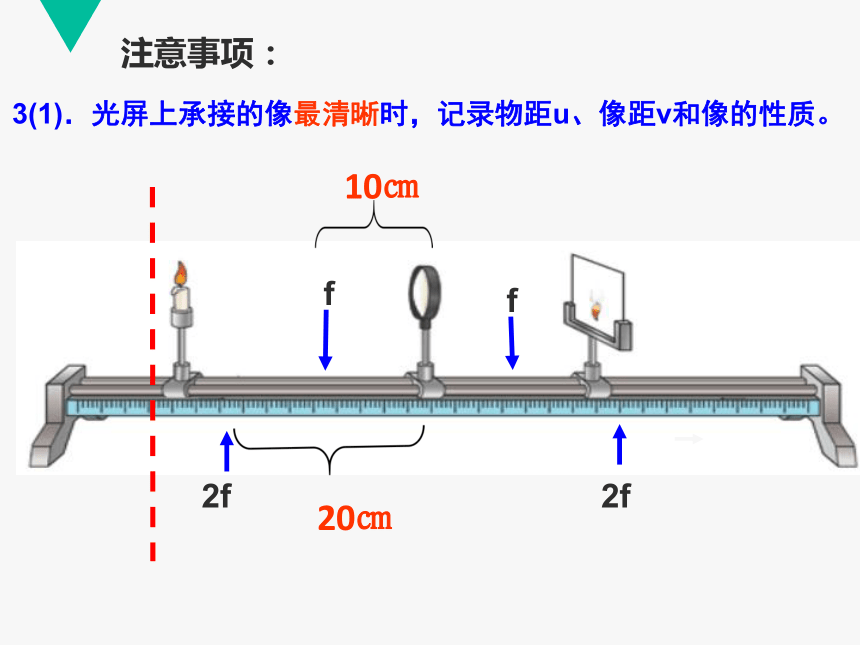

3(1)．光屏上承接的像最清晰时，记录物距u、像距v和像的性质。
注意事项：
10㎝
20㎝

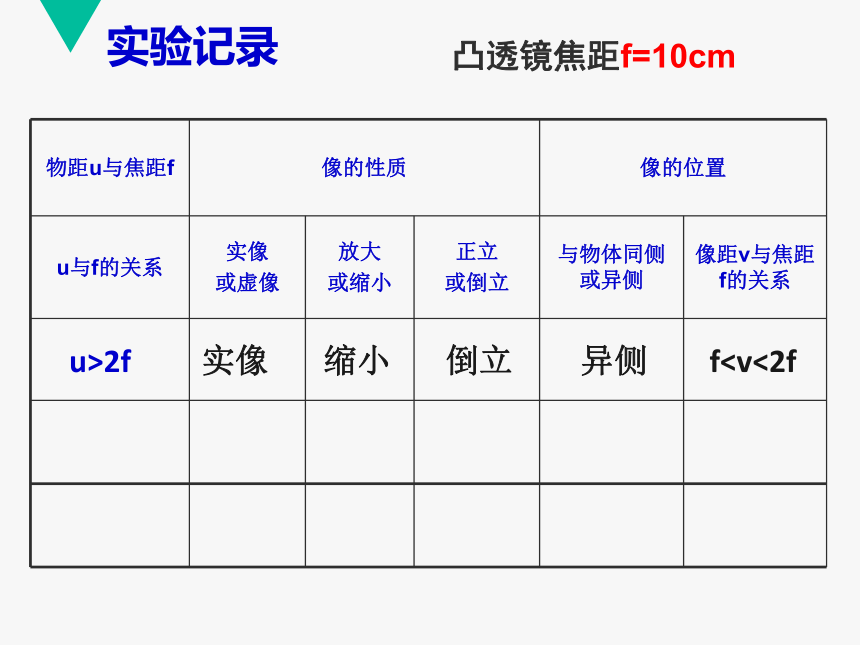

实验记录
凸透镜焦距f=10cm
实像
缩小
倒立
异侧
fu>2f
物距u与焦距f 像的性质 像的位置
u与f的关系 实像
或虚像 放大
或缩小 正立
或倒立 与物体同侧或异侧 像距v与焦距f的关系

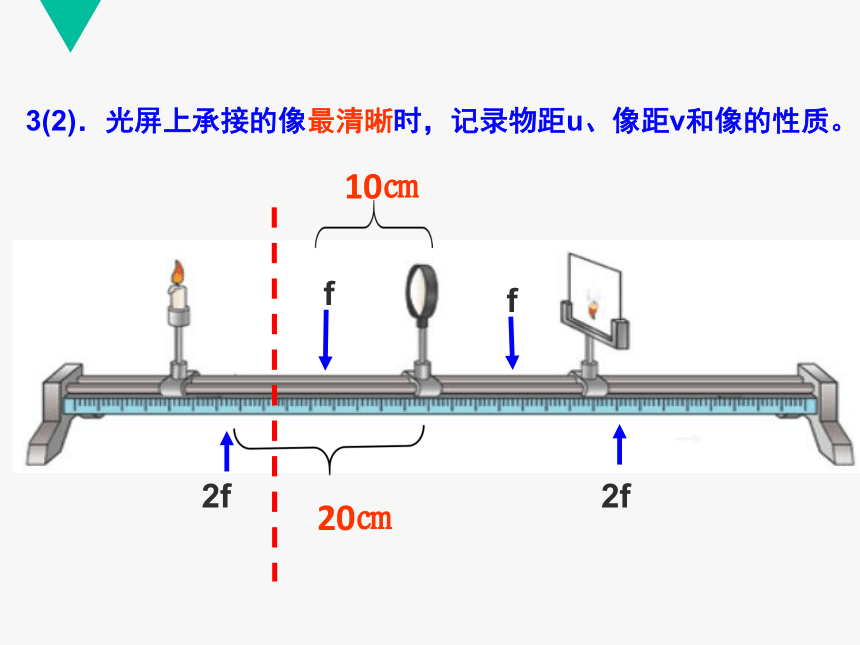

3(2)．光屏上承接的像最清晰时，记录物距u、像距v和像的性质。
10㎝
20㎝
实验记录
凸透镜焦距f=10cm
实像
缩小
倒立
异侧
fu>2f
实像
异侧
v>2f
f倒立
放大
物距u与焦距f 像的性质 像的位置
u与f的关系 实像
或虚像 放大
或缩小 正立
或倒立 与物体同侧或异侧 像距v与焦距f或物距u的关系



3(3)．光屏上承接的像最清晰时，记录物距u、像距v和像的性质。
10㎝
20㎝
实验记录
凸透镜焦距f=10cm
实像
缩小
倒立
异侧
fu>2f
实像
异侧
v>2f
f倒立
放大
u虚像
放大
正立
同侧
物距u与焦距f 像的性质 像的位置
u与f的关系 实像
或虚像 放大
或缩小 正立
或倒立 与物体同侧或异侧 像距v与焦距f或物距u的关系



10㎝
20㎝
想一想?
物体恰好在凸透镜的两倍焦点上时，成像情况会怎样呢？以及在一倍焦点处，成像又是如何？
