第4章 电路探秘 阶段性复习（4.1-4.5）

授课科目 授课学生
授课时间 授课教师

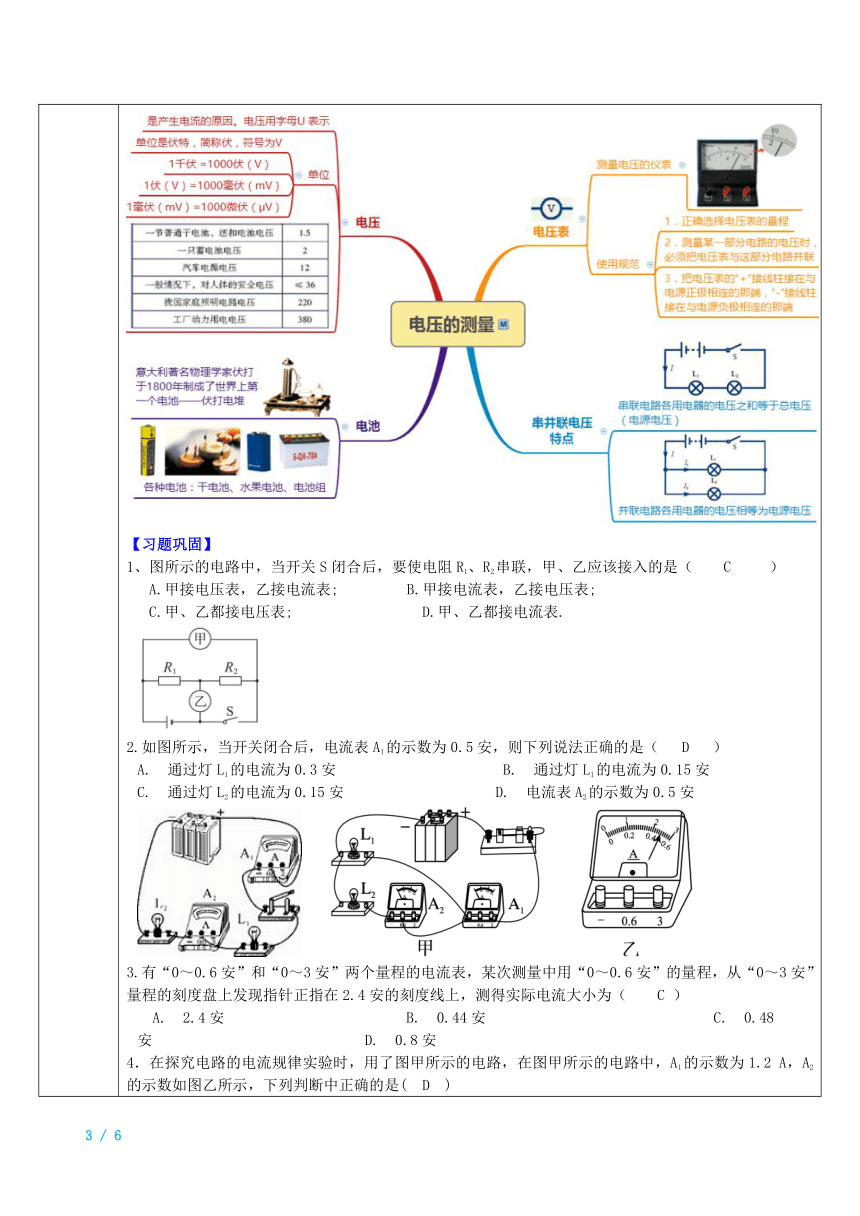

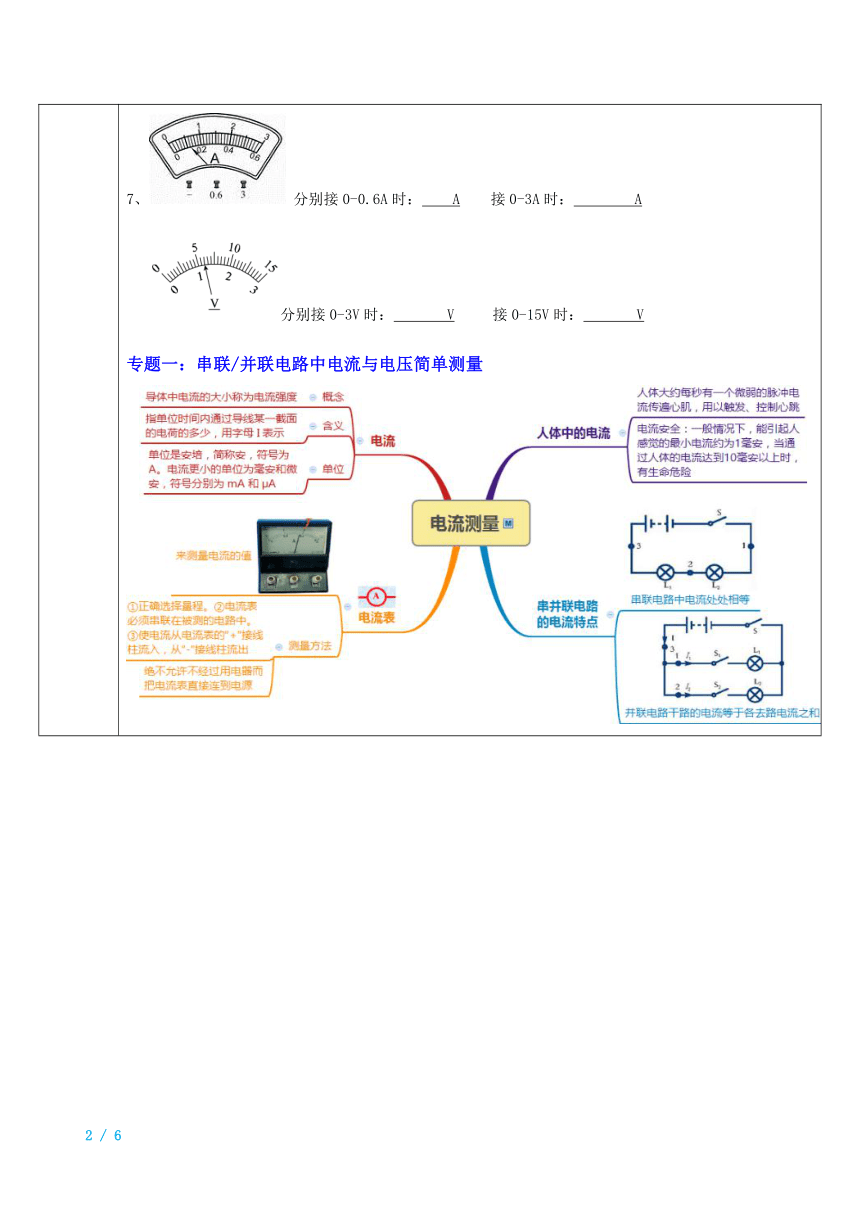

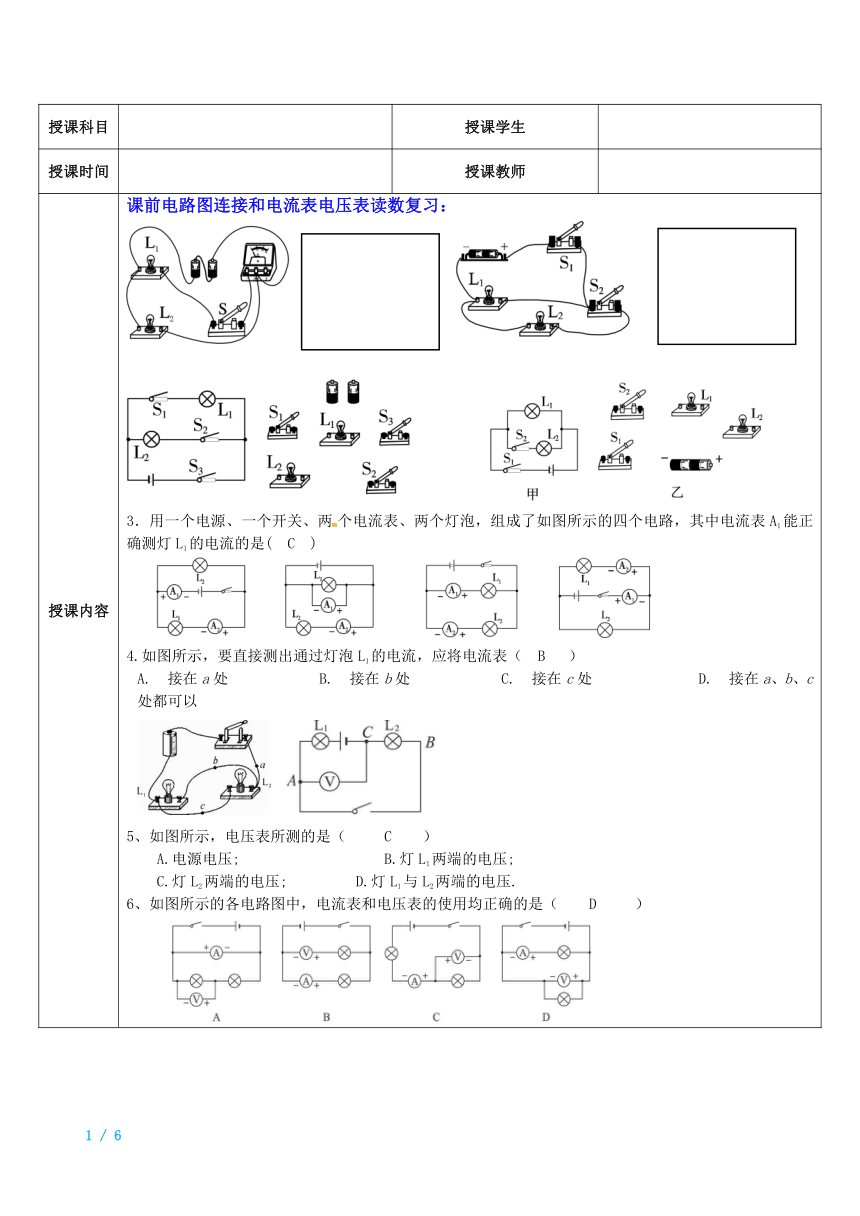

授课内容 课前电路图连接和电流表电压表读数复习： 3．用一个电源、一个开关、两个电流表、两个灯泡，组成了如图所示的四个电路，其中电流表A1能正确测灯L1的电流的是(　C　) 4.如图所示，要直接测出通过灯泡L1的电流，应将电流表（?B? ） A.?接在a处??????B.?接在b处??????C.?接在c处???????D.?接在a、b、c处都可以 5、如图所示，电压表所测的是（? ?C ?） A.电源电压;? ? ? ???B.灯L1两端的电压; C.灯L2两端的电压;? ? D.灯L1与L2两端的电压. 6、如图所示的各电路图中，电流表和电压表的使用均正确的是（? D ??） 7、 分别接0-0.6A时： A 接0-3A时： A 分别接0-3V时： V 接0-15V时： V 专题一：串联/并联电路中电流与电压简单测量 【习题巩固】 1、图所示的电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是（? C ??） A.甲接电压表，乙接电流表;? ? ? B.甲接电流表，乙接电压表; C.甲、乙都接电压表;? ? ? ? ? D.甲、乙都接电流表. 2.如图所示，当开关闭合后，电流表A1的示数为0.5安，则下列说法正确的是（? D? ） A.?通过灯L1的电流为0.3安???????????B.?通过灯L1的电流为0.15安
C.?通过灯L2的电流为0.15安??????????D.?电流表A2的示数为0.5安 3.有“0～0.6安”和“0～3安”两个量程的电流表，某次测量中用“0～0.6安”的量程，从“0～3安”量程的刻度盘上发现指针正指在2.4安的刻度线上，测得实际电流大小为（??C ） A.?2.4安??????????? B.?0.44安???????????????C.?0.48安??????????????D.?0.8安 4．在探究电路的电流规律实验时，用了图甲所示的电路，在图甲所示的电路中，A1的示数为1.2 A，A2的示数如图乙所示，下列判断中正确的是(　D　) A．通过L2的电流为2.5 A B．通过L1的电流为1.2 A C．通过L2的电流为1.2 A D．通过L1的电流为0.7 A 5.某同学在做“用电流表测电流”的实验，电路如图甲所示。按电路图正确连接电路并接通开关S后，电流表A1、A2偏转的角度相同如图乙，则Ll中的电流为____1.76____安；A2的读数是____2.2____安。 6.用电流表测电流时，请正确读出如图中指针在甲、乙位置时电流表的示数。 （1）当电流表的“－”和“0.6”的接线柱接入电路时，指针在图甲位置时的示数是_____0.12___，在图乙位置时的示数是____0.44____。 （2）当电流表的“－”和“3”的接线柱接入电路时，指针在图甲位置时的示数是____0.6____，在图乙位置时的示数是____2.2____。 7．如图9所示电路中，当闭合开关后，两个电压表的指针均如图乙所示，则电阻R1和R2两端的电压分别为___4.8__V和____1.2____V。 8．某同学连接的电路如图7所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关S闭合后，电压表的示数为2 V，则L1两端的电压为_____4V___，L2两端的电压为_____2V___。 9．如图8所示的电路，电压表V1的示数为4.5 V，则灯L1两端的电压为__4.5 V__，电压表V2的示数是___4.5 V___，电源电压是__4.5 V__。 10．如图所示的电路图，开关S接a时，电压表示数为9 V，开关S接到b时，电压表示数为4 V，下列说法不正确的是(　B　) A．电源电压为9 V B．灯L1两端的电压为4 V C．灯L2两端的电压为4 V D．灯L1和灯L2两端的总电压为9 V 11、在图甲的电路中，当闭合开关S后，电路正常工作。两只电压表指针位置均为图乙所示，则电阻R1、R2两端电压分别是（? A? ?） A.4.8V ?1.2V B.6V ?1.2V C.1.2V ?6V ? D.1.2V ?4.8V 12.如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2的电阻之比为（A） A.4∶1 B.1∶4 C.5∶1 D.1∶5 专题二：电阻和滑动变阻器 【习题巩固】 1.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（D） 2.电位器是变阻器的一种，小菲同学买了一个电位器，如图所示。小菲想把它与灯泡串联起来，利用它改变灯泡的亮度；请仔细观察，现想使滑动触头顺时针转动时灯泡变亮，以下接线方法正确的是（B） A.A、B两个接线柱分别接入电路 B.B、C两个接线柱分别接入电路 C.A、C两个接线柱分别接入电路 D.以上连接方法都正确 3.如图甲为调光台灯，图乙为一简单调光台灯的电路图，将电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向左移动时，灯泡的亮度减小，则下列方法中正确的是（C） A.A接M，B接N B.C接M，D接N C.A接M，D接N D.B接M，C接N 4.一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可。通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个　滑动变阻器　，观察小灯泡的　亮暗程度　可以粗略地知道风力。电源电压一定时，风力越　大　（填“大”或“小”），灯泡越亮。 【4】 【5】【6】 5.在如图所示的电路中，电源电压保持不变，当闭合开关S后，将滑动变阻器的滑片向左滑动时（B） A.灯L1变亮，灯L2变暗 B.灯L1变亮，灯L2不变 C.灯L2变亮，灯L1变暗 D.灯L1、L2都变亮 6.如图所示是一种自动测定油箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道油箱内油量的多少。则（B） A.油量增加，R1的电阻值增大，油量表指针偏转变小 B.油量增加，R1的电阻值减小，油量表图指针偏转变大 C.油量减少，R1的电阻值增大，油量表指针偏转变大 D.油量减少，R1的电阻值减小，油量表指针偏转变小
学生情况： 作业反馈： 家庭作业：
