2019年秋第五章5.1透镜同步练习（含答案）

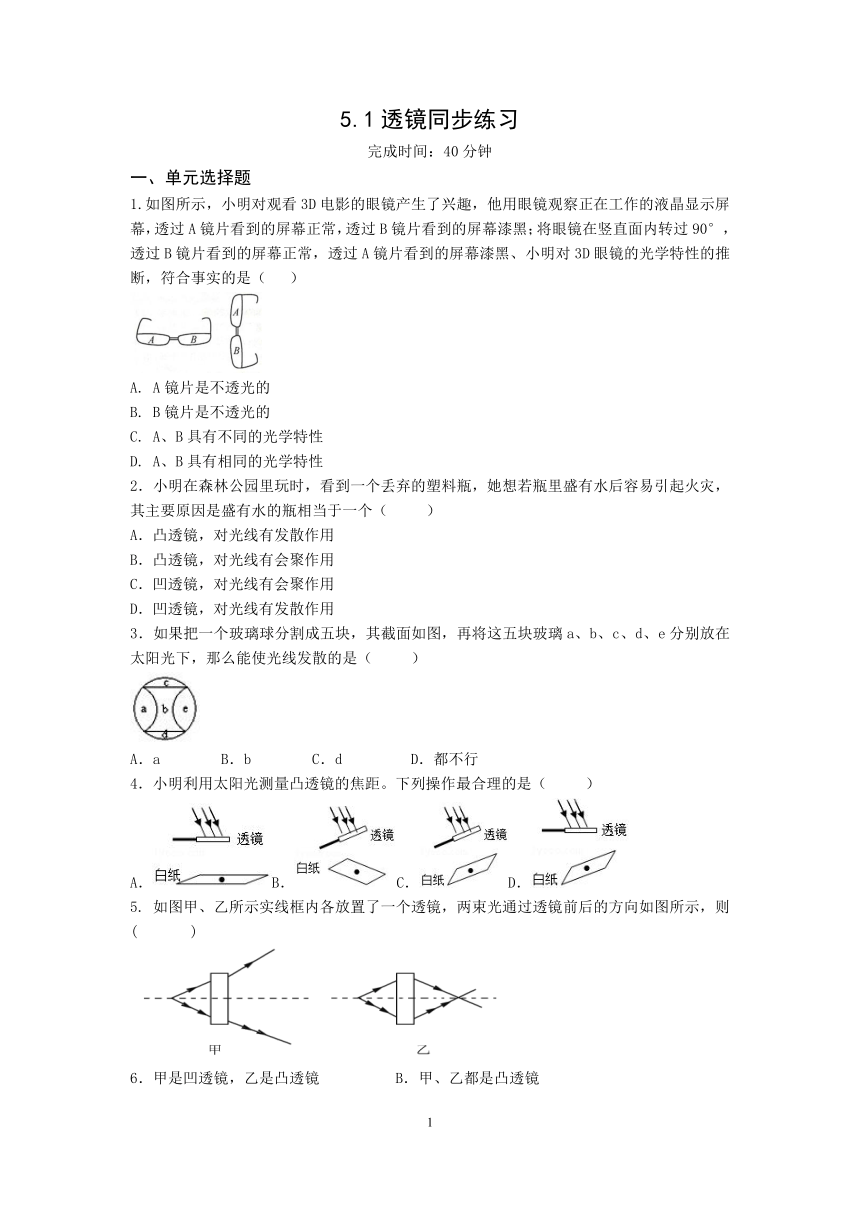

5.1透镜同步练习
完成时间：40分钟
一、单元选择题
1.如图所示，小明对观看3D电影的眼镜产生了兴趣，他用眼镜观察正在工作的液晶显示屏幕，透过A镜片看到的屏幕正常，透过B镜片看到的屏幕漆黑；将眼镜在竖直面内转过90°，透过B镜片看到的屏幕正常，透过A镜片看到的屏幕漆黑、小明对3D眼镜的光学特性的推断，符合事实的是（ ）

A. A镜片是不透光的
B. B镜片是不透光的
C. A、B具有不同的光学特性
D. A、B具有相同的光学特性
2．小明在森林公园里玩时，看到一个丢弃的塑料瓶，她想若瓶里盛有水后容易引起火灾，其主要原因是盛有水的瓶相当于一个（　 　）
A．凸透镜，对光线有发散作用
B．凸透镜，对光线有会聚作用
C．凹透镜，对光线有会聚作用
D．凹透镜，对光线有发散作用
3．如果把一个玻璃球分割成五块，其截面如图，再将这五块玻璃a、b、c、d、e分别放在太阳光下，那么能使光线发散的是（　 　）

A．a B．b C．d D．都不行
4．小明利用太阳光测量凸透镜的焦距。下列操作最合理的是（　 　）
A．B．C．D．
5. 如图甲、乙所示实线框内各放置了一个透镜，两束光通过透镜前后的方向如图所示，则( )

6．甲是凹透镜，乙是凸透镜 B．甲、乙都是凸透镜
C．甲是凸透镜，乙是凹透镜 D．甲、乙都是凹透镜

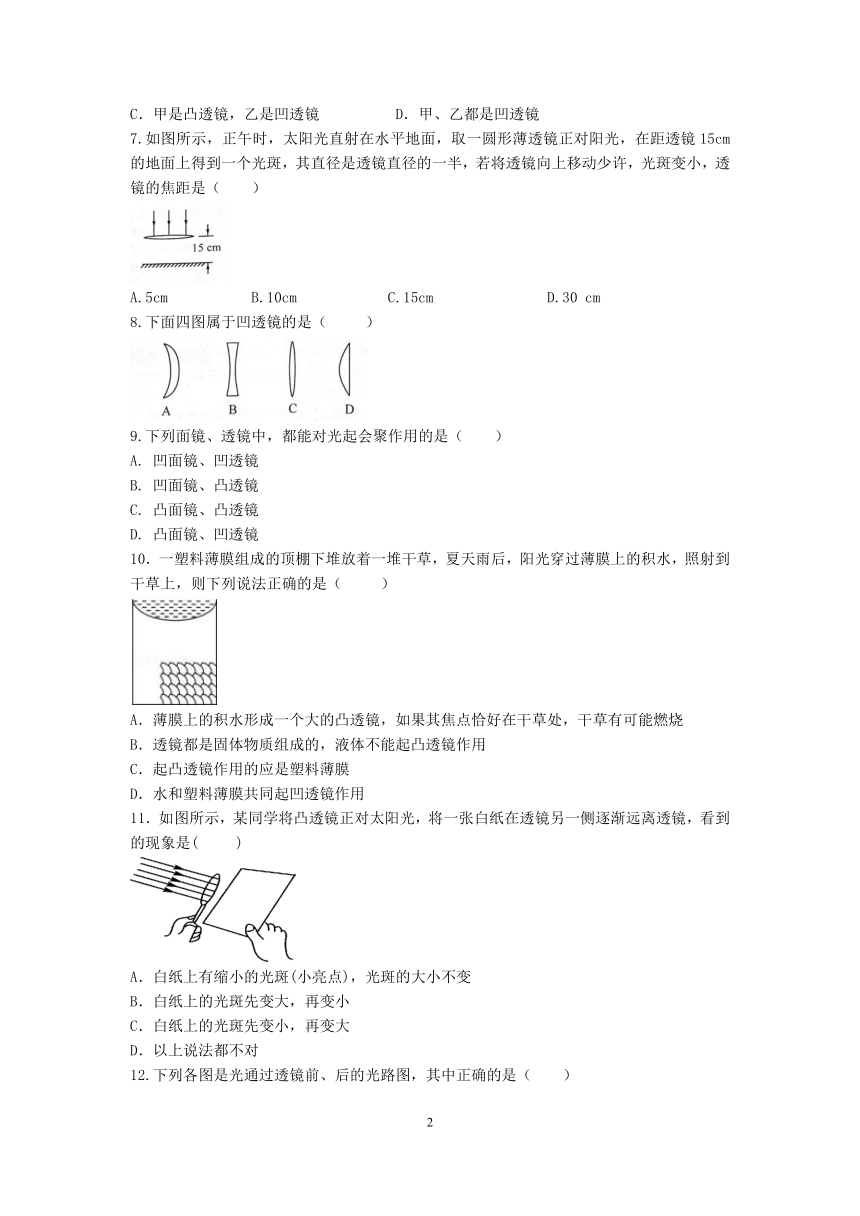

7.如图所示，正午时，太阳光直射在水平地面，取一圆形薄透镜正对阳光，在距透镜15cm的地面上得到一个光斑，其直径是透镜直径的一半，若将透镜向上移动少许，光斑变小，透镜的焦距是（ ）

A.5cm B.10cm? C.15cm D.30 cm
8.下面四图属于凹透镜的是（ ）

9.下列面镜、透镜中，都能对光起会聚作用的是（ ）
A. 凹面镜、凹透镜
B. 凹面镜、凸透镜
C. 凸面镜、凸透镜
D. 凸面镜、凹透镜
10．一塑料薄膜组成的顶棚下堆放着一堆干草，夏天雨后，阳光穿过薄膜上的积水，照射到干草上，则下列说法正确的是（　 　）

A．薄膜上的积水形成一个大的凸透镜，如果其焦点恰好在干草处，干草有可能燃烧
B．透镜都是固体物质组成的，液体不能起凸透镜作用
C．起凸透镜作用的应是塑料薄膜
D．水和塑料薄膜共同起凹透镜作用
11．如图所示，某同学将凸透镜正对太阳光，将一张白纸在透镜另一侧逐渐远离透镜，看到的现象是( )

A．白纸上有缩小的光斑(小亮点)，光斑的大小不变
B．白纸上的光斑先变大，再变小
C．白纸上的光斑先变小，再变大
D．以上说法都不对

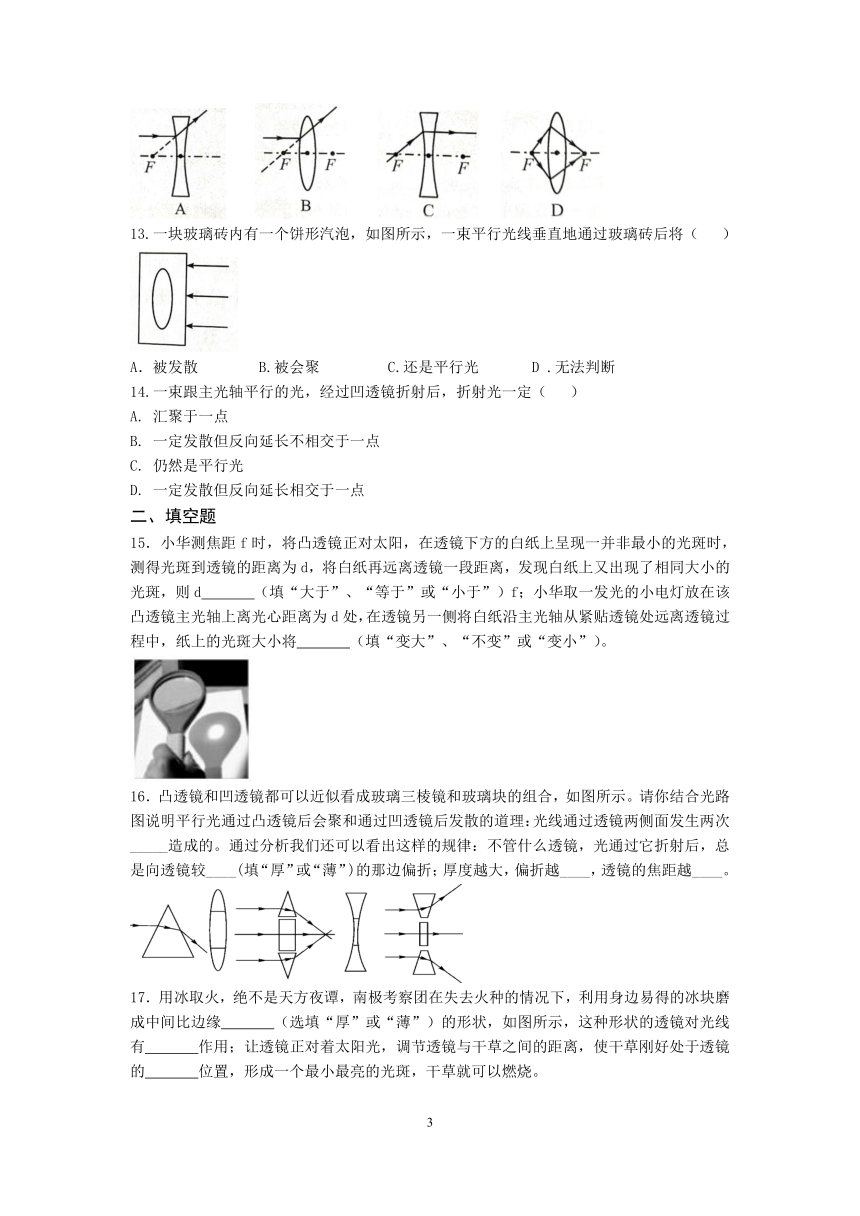

12.下列各图是光通过透镜前、后的光路图，其中正确的是（ ）

13.一块玻璃砖内有一个饼形汽泡，如图所示，一束平行光线垂直地通过玻璃砖后将（ ）

A．被发散 B.被会聚 C.还是平行光 D .无法判断
14.一束跟主光轴平行的光，经过凹透镜折射后，折射光一定（ ）
A. 汇聚于一点
B. 一定发散但反向延长不相交于一点
C. 仍然是平行光
D. 一定发散但反向延长相交于一点
二、填空题
15．小华测焦距f时，将凸透镜正对太阳，在透镜下方的白纸上呈现一并非最小的光斑时，测得光斑到透镜的距离为d，将白纸再远离透镜一段距离，发现白纸上又出现了相同大小的光斑，则d　 　（填“大于”、“等于”或“小于”）f；小华取一发光的小电灯放在该凸透镜主光轴上离光心距离为d处，在透镜另一侧将白纸沿主光轴从紧贴透镜处远离透镜过程中，纸上的光斑大小将　 　（填“变大”、“不变”或“变小”）。

16．凸透镜和凹透镜都可以近似看成玻璃三棱镜和玻璃块的组合，如图所示。请你结合光路图说明平行光通过凸透镜后会聚和通过凹透镜后发散的道理：光线通过透镜两侧面发生两次_____造成的。通过分析我们还可以看出这样的规律：不管什么透镜，光通过它折射后，总是向透镜较____(填“厚”或“薄”)的那边偏折；厚度越大，偏折越____，透镜的焦距越____。

17．用冰取火，绝不是天方夜谭，南极考察团在失去火种的情况下，利用身边易得的冰块磨成中间比边缘　 　（选填“厚”或“薄”）的形状，如图所示，这种形状的透镜对光线有　 　作用；让透镜正对着太阳光，调节透镜与干草之间的距离，使干草刚好处于透镜的　 　位置，形成一个最小最亮的光斑，干草就可以燃烧。

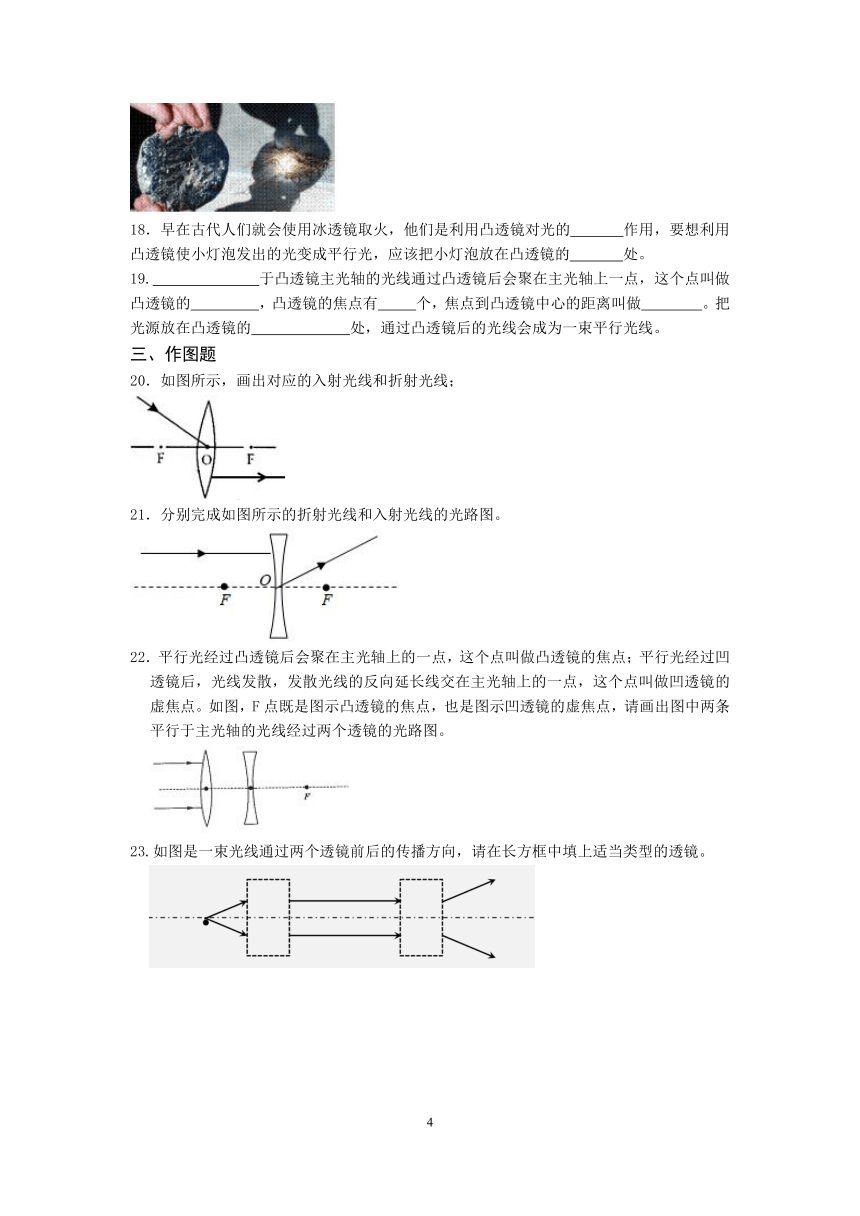

18．早在古代人们就会使用冰透镜取火，他们是利用凸透镜对光的　 　作用，要想利用凸透镜使小灯泡发出的光变成平行光，应该把小灯泡放在凸透镜的　 　处。
19. 于凸透镜主光轴的光线通过凸透镜后会聚在主光轴上一点，这个点叫做凸透镜的 ，凸透镜的焦点有 个，焦点到凸透镜中心的距离叫做 。把光源放在凸透镜的 处，通过凸透镜后的光线会成为一束平行光线。
三、作图题
20．如图所示，画出对应的入射光线和折射光线；

21．分别完成如图所示的折射光线和入射光线的光路图。

22．平行光经过凸透镜后会聚在主光轴上的一点，这个点叫做凸透镜的焦点；平行光经过凹透镜后，光线发散，发散光线的反向延长线交在主光轴上的一点，这个点叫做凹透镜的虚焦点。如图，F点既是图示凸透镜的焦点，也是图示凹透镜的虚焦点，请画出图中两条平行于主光轴的光线经过两个透镜的光路图。

23.如图是一束光线通过两个透镜前后的传播方向，请在长方框中填上适当类型的透镜。





5.1透镜同步练习
参考答案卷
完成时间：40分钟
一、单元选择题
1.如图所示，小明对观看3D电影的眼镜产生了兴趣，他用眼镜观察正在工作的液晶显示屏幕，透过A镜片看到的屏幕正常，透过B镜片看到的屏幕漆黑；将眼镜在竖直面内转过90°，透过B镜片看到的屏幕正常，透过A镜片看到的屏幕漆黑、小明对3D眼镜的光学特性的推断，符合事实的是（ D ）

A. A镜片是不透光的
B. B镜片是不透光的
C. A、B具有不同的光学特性
D. A、B具有相同的光学特性
2．小明在森林公园里玩时，看到一个丢弃的塑料瓶，她想若瓶里盛有水后容易引起火灾，其主要原因是盛有水的瓶相当于一个（　B　）
A．凸透镜，对光线有发散作用
B．凸透镜，对光线有会聚作用
C．凹透镜，对光线有会聚作用
D．凹透镜，对光线有发散作用
3．如果把一个玻璃球分割成五块，其截面如图，再将这五块玻璃a、b、c、d、e分别放在太阳光下，那么能使光线发散的是（　B　）

A．a B．b C．d D．都不行
4．小明利用太阳光测量凸透镜的焦距。下列操作最合理的是（　C　）
A．B．C．D．
5. 如图甲、乙所示实线框内各放置了一个透镜，两束光通过透镜前后的方向如图所示，则( B )

6．甲是凹透镜，乙是凸透镜 B．甲、乙都是凸透镜
C．甲是凸透镜，乙是凹透镜 D．甲、乙都是凹透镜
7.如图所示，正午时，太阳光直射在水平地面，取一圆形薄透镜正对阳光，在距透镜15cm的地面上得到一个光斑，其直径是透镜直径的一半，若将透镜向上移动少许，光斑变小，透镜的焦距是（ D ）

A.5cm B.10cm? C.15cm D.30 cm
8.下面四图属于凹透镜的是（ B ）

9.下列面镜、透镜中，都能对光起会聚作用的是（ B ）
A. 凹面镜、凹透镜
B. 凹面镜、凸透镜
C. 凸面镜、凸透镜
D. 凸面镜、凹透镜
10．一塑料薄膜组成的顶棚下堆放着一堆干草，夏天雨后，阳光穿过薄膜上的积水，照射到干草上，则下列说法正确的是（　A　）

A．薄膜上的积水形成一个大的凸透镜，如果其焦点恰好在干草处，干草有可能燃烧
B．透镜都是固体物质组成的，液体不能起凸透镜作用
C．起凸透镜作用的应是塑料薄膜
D．水和塑料薄膜共同起凹透镜作用
11．如图所示，某同学将凸透镜正对太阳光，将一张白纸在透镜另一侧逐渐远离透镜，看到的现象是( C )

A．白纸上有缩小的光斑(小亮点)，光斑的大小不变
B．白纸上的光斑先变大，再变小
C．白纸上的光斑先变小，再变大
D．以上说法都不对
12.下列各图是光通过透镜前、后的光路图，其中正确的是（ A ）

13.一块玻璃砖内有一个饼形汽泡，如图所示，一束平行光线垂直地通过玻璃砖后将（ A ）

A．被发散 B.被会聚 C.还是平行光 D .无法判断
14.一束跟主光轴平行的光，经过凹透镜折射后，折射光一定（ D ）
A. 汇聚于一点
B. 一定发散但反向延长不相交于一点
C. 仍然是平行光
D. 一定发散但反向延长相交于一点
二、填空题
15．小华测焦距f时，将凸透镜正对太阳，在透镜下方的白纸上呈现一并非最小的光斑时，测得光斑到透镜的距离为d，将白纸再远离透镜一段距离，发现白纸上又出现了相同大小的光斑，则d　 　（填“大于”、“等于”或“小于”）f；小华取一发光的小电灯放在该凸透镜主光轴上离光心距离为d处，在透镜另一侧将白纸沿主光轴从紧贴透镜处远离透镜过程中，纸上的光斑大小将　 　（填“变大”、“不变”或“变小”）。

【答案】：小于；变大。
16．凸透镜和凹透镜都可以近似看成玻璃三棱镜和玻璃块的组合，如图所示。请你结合光路图说明平行光通过凸透镜后会聚和通过凹透镜后发散的道理：光线通过透镜两侧面发生两次_____造成的。通过分析我们还可以看出这样的规律：不管什么透镜，光通过它折射后，总是向透镜较____(填“厚”或“薄”)的那边偏折；厚度越大，偏折越____，透镜的焦距越____。

【答案】折射 厚 大 小
17．用冰取火，绝不是天方夜谭，南极考察团在失去火种的情况下，利用身边易得的冰块磨成中间比边缘　 　（选填“厚”或“薄”）的形状，如图所示，这种形状的透镜对光线有　 　作用；让透镜正对着太阳光，调节透镜与干草之间的距离，使干草刚好处于透镜的　 　位置，形成一个最小最亮的光斑，干草就可以燃烧。

【答案】：厚；会聚；焦点。
18．早在古代人们就会使用冰透镜取火，他们是利用凸透镜对光的　 　作用，要想利用凸透镜使小灯泡发出的光变成平行光，应该把小灯泡放在凸透镜的　 　处。
【答案】：会聚；焦点。
19. 于凸透镜主光轴的光线通过凸透镜后会聚在主光轴上一点，这个点叫做凸透镜的 ，凸透镜的焦点有 个，焦点到凸透镜中心的距离叫做 。把光源放在凸透镜的 处，通过凸透镜后的光线会成为一束平行光线。
【答案】平行 焦点 2 焦距 焦点
三、作图题
20．如图所示，画出对应的入射光线和折射光线；

【答案】：

21．分别完成如图所示的折射光线和入射光线的光路图。

【答案】：

22．平行光经过凸透镜后会聚在主光轴上的一点，这个点叫做凸透镜的焦点；平行光经过凹透镜后，光线发散，发散光线的反向延长线交在主光轴上的一点，这个点叫做凹透镜的虚焦点。如图，F点既是图示凸透镜的焦点，也是图示凹透镜的虚焦点，请画出图中两条平行于主光轴的光线经过两个透镜的光路图。

【答案】

23.如图是一束光线通过两个透镜前后的传播方向，请在长方框中填上适当类型的透镜。

【答案】
