4.6电流与电压、电阻的关系（第二课时）同步课件

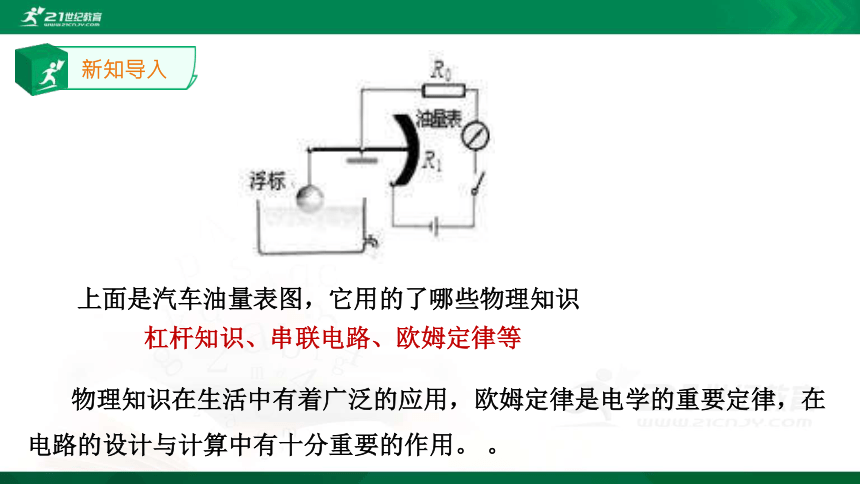

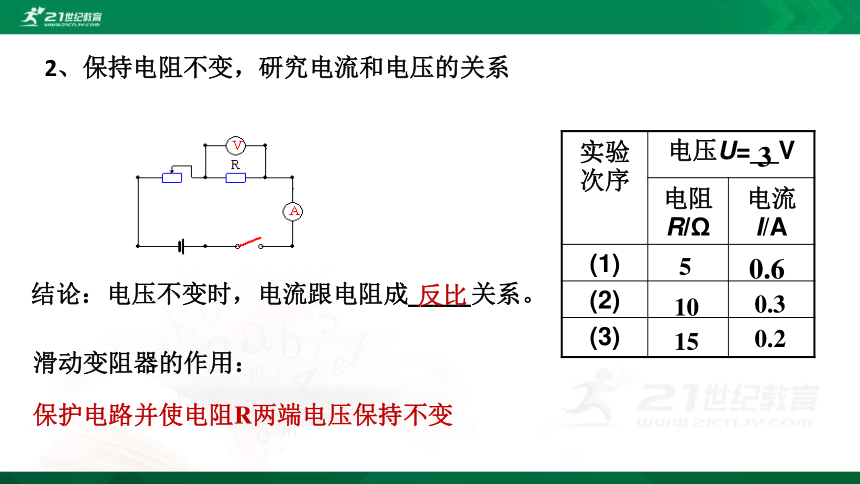

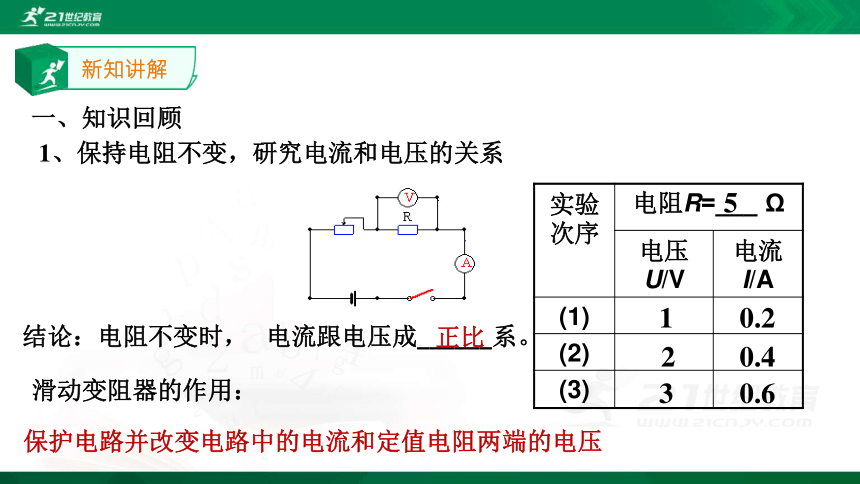

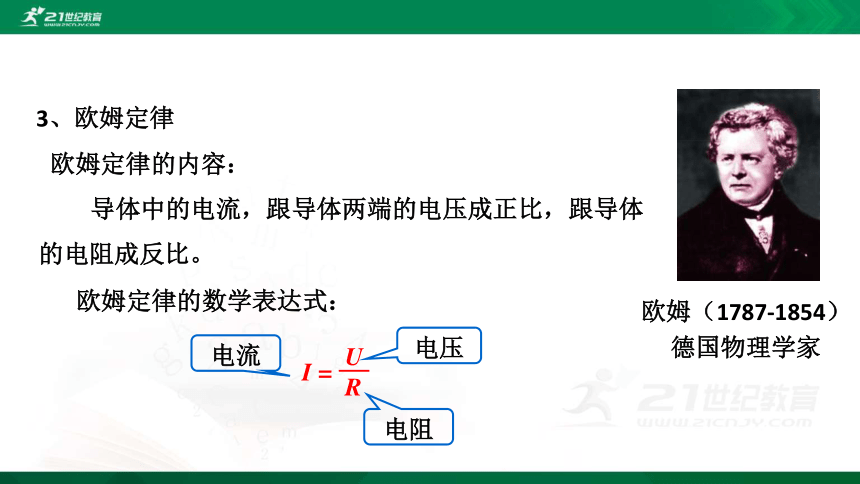

课件35张PPT。6、电流与电压、电阻的关系浙教版 九年级（第二课时）新知导入上面是汽车油量表图，它用的了哪些物理知识杠杆知识、串联电路、欧姆定律等 物理知识在生活中有着广泛的应用，欧姆定律是电学的重要定律，在电路的设计与计算中有十分重要的作用。 。1、保持电阻不变，研究电流和电压的关系一、知识回顾50.60.40.23 21 结论：电阻不变时， 电流跟电压成______系。正比滑动变阻器的作用：保护电路并改变电路中的电流和定值电阻两端的电压新知讲解2、保持电阻不变，研究电流和电压的关系3105150.60.30.2结论：电压不变时，电流跟电阻成_____关系。滑动变阻器的作用：保护电路并使电阻R两端电压保持不变反比 导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。欧姆定律的内容：欧姆定律的数学表达式： 电压电阻电流欧姆（1787-1854）
德国物理学家 3、欧姆定律应注意的问题： U ----电压----单位：V
　R----电阻 ----单位：Ω
　 I----电流 ----单位： A
1、
二、欧姆定律的应用 3、①公式中物理量应针对同一时刻的同一电路中的同一导体。------同一性
②统一公式中物理量的单位。------统一性

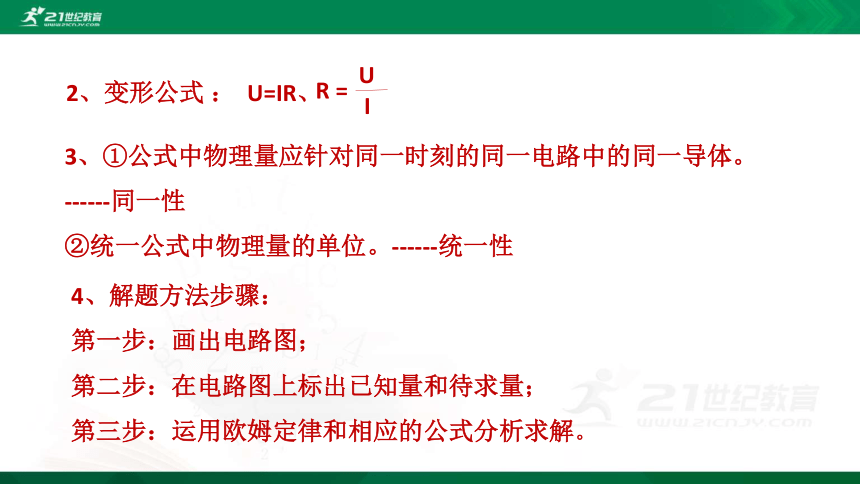

2、变形公式 ： U=IR、 4、解题方法步骤：
第一步：画出电路图；
第二步：在电路图上标出已知量和待求量；
第三步：运用欧姆定律和相应的公式分析求解。

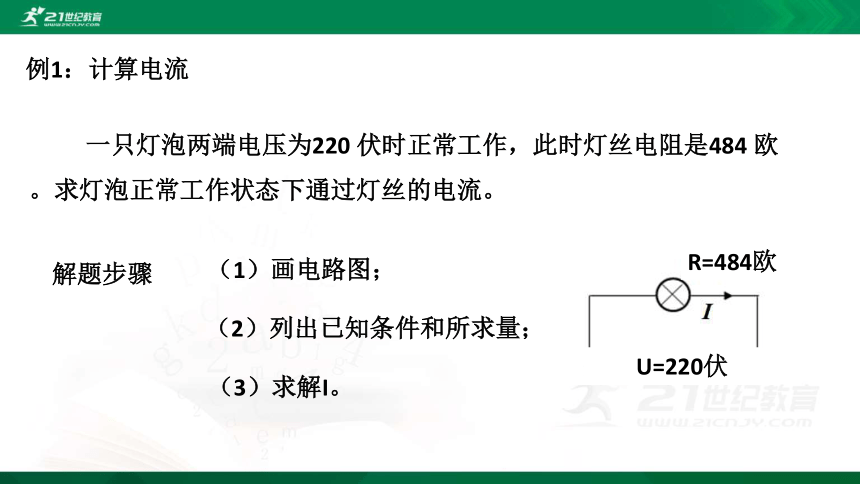

一只灯泡两端电压为220 伏时正常工作，此时灯丝电阻是484 欧。求灯泡正常工作状态下通过灯丝的电流。 例1：计算电流（1）画电路图；（2）列出已知条件和所求量；（3）求解I。解题步骤
解：已知灯丝电阻R ＝ 484 欧，灯丝两端的电压U ＝ 220 伏，
所以

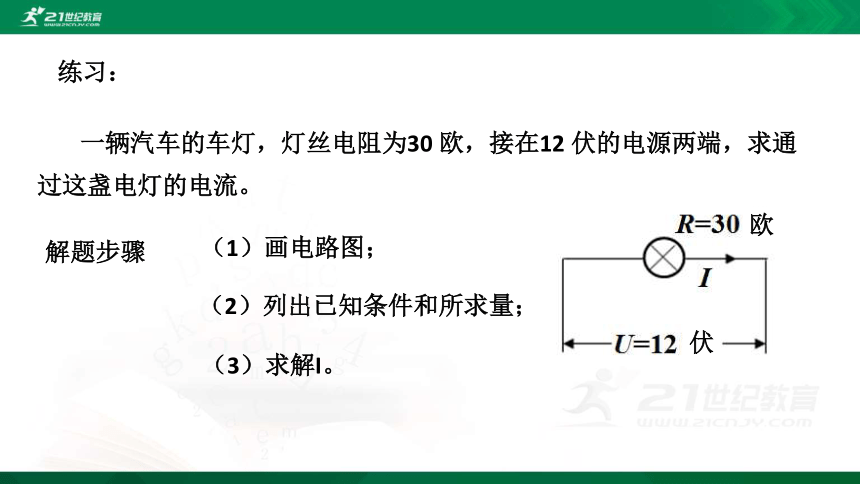

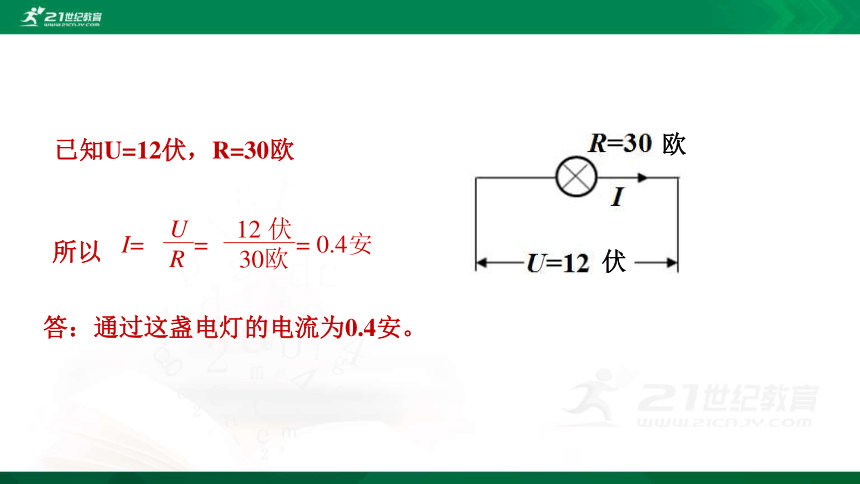

答：通过灯丝的电流是0.45 安。 　　一辆汽车的车灯，灯丝电阻为30 欧，接在12 伏的电源两端，求通过这盏电灯的电流。 （1）画电路图；（2）列出已知条件和所求量；（3）求解I。解题步骤练习：已知U=12伏，R=30欧答：通过这盏电灯的电流为0.4安。所以

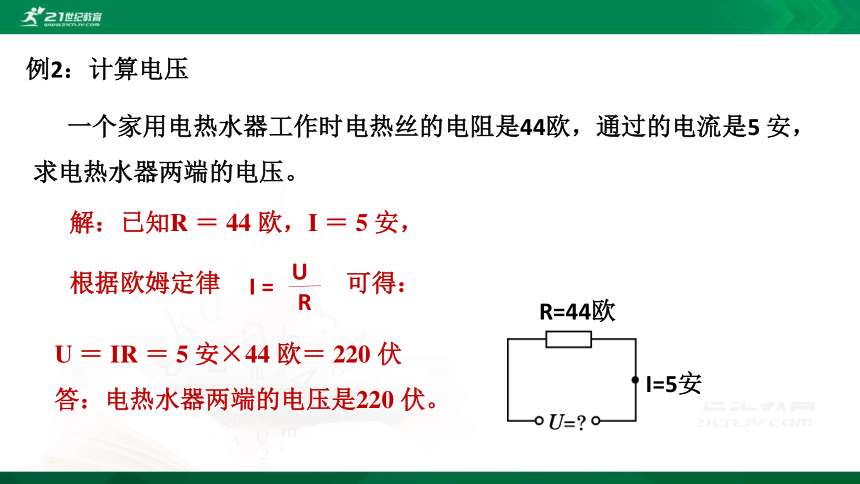

一个家用电热水器工作时电热丝的电阻是44欧，通过的电流是5 安，求电热水器两端的电压。
解：已知R ＝ 44 欧，I ＝ 5 安，
根据欧姆定律 可得：
U ＝ IR ＝ 5 安×44 欧＝ 220 伏
答：电热水器两端的电压是220 伏。 例2：计算电压练习2： 小明网购了一款可由电脑USB接口供电的新型手套，已知手套内电热丝R为3 Ω，正常工作时通过电热丝的电流为2 A，则这种手套两端电压为多少伏？
解：已知R ＝ 3 欧，I ＝ 2安，
根据欧姆定律 可得：
U ＝ IR ＝ 2 安×3 欧＝ 6 伏
答：电热水器两端的电压是6伏。 例3:计算电阻
一个定值电阻与一个滑动变阻器串联后接在电源上，用电压表测得定值电阻两端的电压是3伏，又用电流表测得通过定值电阻的电流是0.3 安，求这个定值电阻的阻值。
解：已知U ＝ 3 伏，I ＝ 0.3 安，
根据欧姆定律 可得：
答：这个定值电阻的阻值是10 欧 如图所示，闭合开关后，电压表示数为6伏，电流表示数为0.3安，求电阻R的阻值。练习3
解：已知U ＝ 3 伏，I ＝ 0.3 安，
根据欧姆定律 可得： 　 加在某一电阻器两端的电压为5伏时，通过它的电流是0.5安，则该电阻器的电阻应是多大？如果两端的电压增加到20伏，此时这个电阻器的电阻值是多大？通过它的电流是多大？解：练习4课堂练习1、(中考·广西)如图所示，电源电压U＝10 V，定值电阻R＝20 Ω，闭合开关S，电压表的示数是6 V，通过小灯泡的电流是(　 　)
A．0.8 A
B．0.5 A
C．0.3 A
D．0.2 AB2、(中考·怀化)一个阻值为20 Ω的电阻，测得通过它的电流为5 A，那么此时加在这个电阻两端的电压是(　　)
A．4 V B．10 V
C．0.25 V D．100 VB3、（广元中考）用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为Ia，Ib，a、b两端电压分别为Ua，Ub，则下列说法正确的是（　　）

A．Ia＞Ib、Ua=Ub
B．Ia＜Ib、Ua=Ub
C．Ia=Ib、Ua＞Ub
D．Ia=Ib、Ua＜UbD6、（莆田中考）从欧姆定律可导出R= A．当电压为0时，电阻为0
B．当电流增大2倍时，电阻减小2倍
C．当电压增大2倍时，电阻增大2倍
D．不管电压或电流如何变化，电阻不变D，下列说法正确的是（　　）4.关于欧姆定律，下列说法正确的是(　　)
A.通过导体的电流越大,这段导体的电阻就越小
B.导体两端的电压越高,这段导体的电阻就越大
C.导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比
D.导体的电阻与电压成正比,与电流成反比C5、（成都中考）在用伏安法测电阻的试验中，电压表的示数为 4.8V，电流表的指针如图 所示，则电流表的数为_________，被测电阻的阻值为 ________。 0.32A

　 15Ω

　7、(宜宾中考)在探究“电流与电阻的关系”的实验过程中，小明选择了5Ω、10Ω、20Ω、25Ω五个电阻进行实验，电路图如图甲所示．（1）请用笔画线代替导线将图乙中未完成的电路完成，且使变阻器滑片向右移动时电流表示数变大．（导线不能交叉）（2）连接电路时，开关应处于________（填“断开”或“闭合”）状态．（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是___________（填字母）．
A．电阻断路 B．电流表坏了
C．滑动变阻器短路 D．电阻短路断开A（5）根据实验数据，作出I﹣R图象如图丙所示．根据实验目的分析图象可得出结论：__________________________________（4）排除电路故障进行实验．为达到实验目的，滑动变阻器除了起到保护电路的作用外，还起到控制电阻两端电压保持不变的作用．实验中，当把5Ω的电阻换成10Ω的电阻后，应把变阻器滑片向____（填“左”或“右”）滑动，同时眼睛盯住电压表才可能达到这个目的．左导体两端电压不变时，导体中的电流与导体的电阻成反比.拓展提高 1. 车床照明灯的电压是36V，它正常工作时灯丝的电阻是32Ω。求通过灯丝的电流。已知：U=36VR=32Ω求：I答：车床照明灯正常工作时，通过灯丝的电流约为1.13A.解：I=.UR36V32Ω =≈1.13A 2.在如图所示的电路中，调节滑动变阻器 R′，使灯泡正常发光，用电流表测得通过它的电流值是0.6A.已知该灯泡正常发光时的电阻是20Ω,求灯泡两端的电压。已知：R=20Ω, 求：解：UU=IR=0.6A×20Ω灯泡两端的电压是12V。=12VI=0.6A 3.某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18A，再用电压表测得灯泡两端的电压是220V，试计算灯丝正常发光时的电阻值。U=220V, I=0.18AR=?灯丝正常发光时的电阻值为1222Ω≈1222Ω4、一定值电阻的铭牌是“10Ω 1.5A”，求该电阻两端最多可以接入多大的电压？已知：允许通过的最大电流I=1.5A，R=10 Ω
求：最大电压U
解： 根据U=IR得：
U=IR=1.5A×10Ω =15V
答: 定值电阻两端允许最大电压是15V.5.如图所示为A、B两个导体的I-U图线,由图线可知(　　 )
A.RA>RB
B.RAC.RA=RB
D.无法确定B课堂总结 U ----电压----单位：V
　R----电阻 ----单位：Ω
　 I----电流 ----单位： A
板书设计 U ----电压----单位：V
　R----电阻 ----单位：Ω
　 I----电流 ----单位： A
作业布置浙教版八年级物理第153页练习1、2题谢谢21世纪教育网（www.21cnjy.com) 中小学教育资源网站 有大把高质量资料？一线教师？一线教研员？
