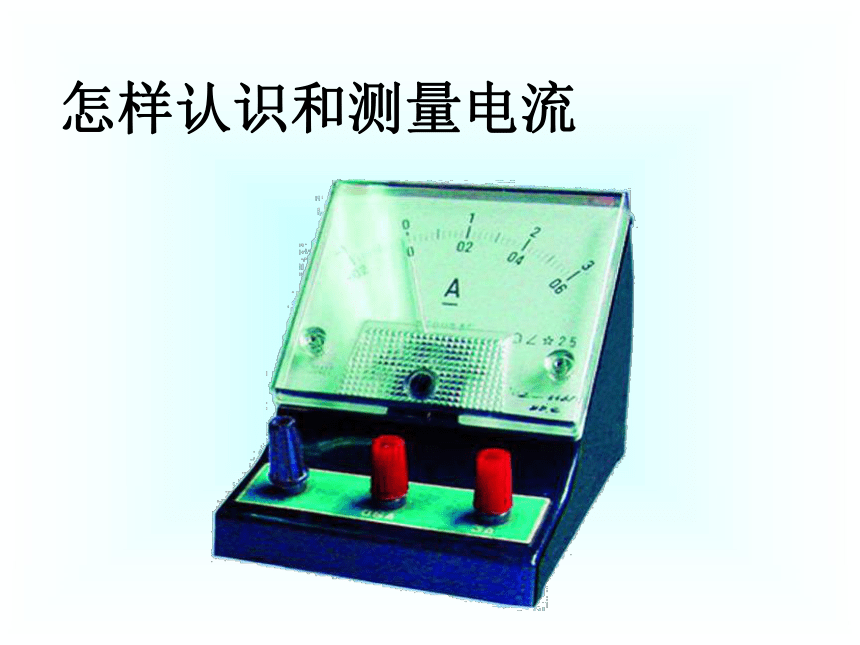

课件19张PPT。怎样认识和测量电流 如何知道流过用电器中电流的大小呢？ 测量电路中电流大小的仪器叫电流表。 电流表的使用①你怎样知道它是电流表？

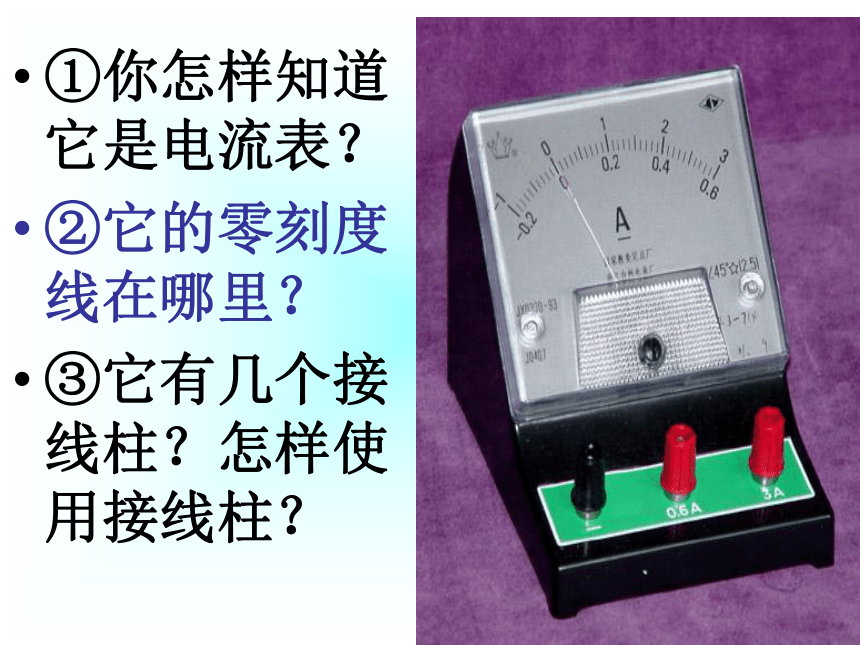

②它的零刻度线在哪里？
③它有几个接线柱？怎样使用接线柱？
④当使用标有“－”和“0.6”两个接线柱时，量程是多大？分度值是多大？

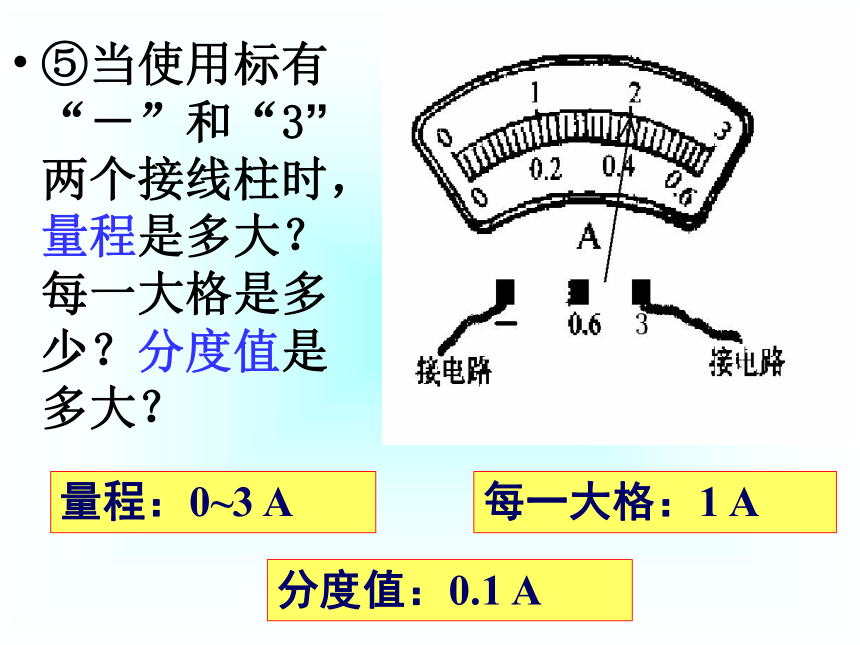

⑤当使用标有“一”和“3”两个接线柱时，量程是多大？分度值是多大？

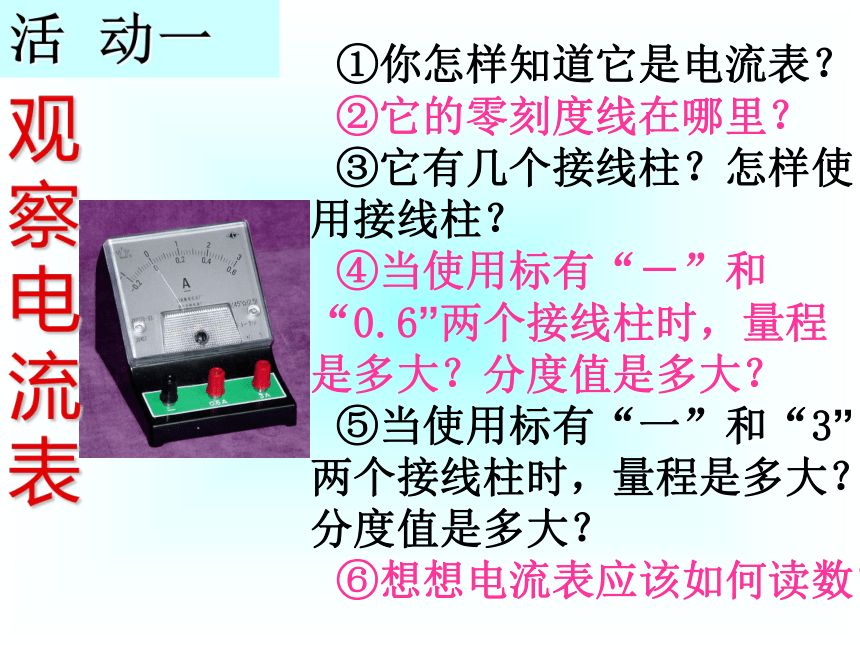

⑥想想电流表应该如何读数？观 察 电 流 表活 动一①你怎样知道它是电流表？
②它的零刻度线在哪里？

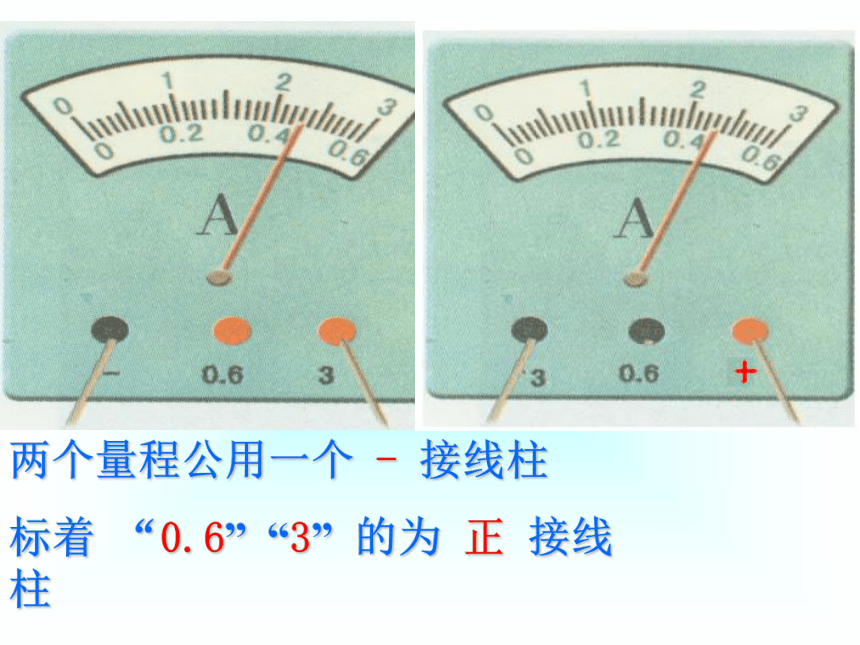

③它有几个接线柱？怎样使用接线柱？④当使用标有“－”和“0.6”两个接线柱时，量程是多大？每一大格是多少？分度值是多大？量程：0~0.6 A每一大格：0.2 A分度值：0.02 A⑤当使用标有“－”和“3”两个接线柱时，量程是多大？每一大格是多少？分度值是多大？量程：0~3 A每一大格：1 A分度值：0.1 A两个量程公用一个 - 接线柱
标着 “0.6” “3” 的为 正 接线柱想想电流表应该如何读数？ 1、明确量程
2、根据量程确定每个小格所表示的电流值 (分度值)
3、看指针偏转了几大格几小格电 流 表的使 用活 动二旋转调零螺丝1、使用前应先检查指针是否指零 2、必须把电流表串联在电路中，使电流从标有“0.6”或“3”的接线柱流入电流表，从标有“—”的接线柱流出电流表 必须使电流从“十”接线柱流进电流表
从“一”接线柱流出电流表“十”
“一”
接线
柱的
接法
要正
确正确错误 正负接线柱接反：反偏 3、绝对不允许不经过用电器而把电流表直接接到电源的两极上否则电流表将很快烧坏电流过大：满偏 4、被测电流的大小不超过电流表的量程
用试触的方法选择合适的量程试触被测电流超过电流表的量程时，不仅测不出电流值，
电流表的指针还会被打弯，甚至烧杯电流表．
在不能预先估计被测电流大小的情况下，
要先用电路的一个线头迅速试触电流表的接线柱，
看看指针的偏转是否在量程之内．
如果超出量程，就要改用更大量程的电流表．测
量
电
流
不
能
超
过
量
程 试触3.使用电流表的规则:两要两不(1)使用前应先检查指针是否指零。
(2)必须要把电流表串联在电路中.
(3)要使电流从标有“+” 接线柱流入电流表,从标有“—”的接线柱流出电流表。
(4)绝对不允许把电流表直接接到电源的两极。
(5) 被测电流的大小不能超过电流表的量程。
1.电流的形成和方向、电流的单位
2.电流表的使用(4)绝对不允许 将电流表直接 接到电源的两极上(5)被测电流不要超过电流表的量程(3)“十”、“一”接线柱的接法要正确 (2)电流表应串联 在电路中(1)检查指针是否指零本节小结
