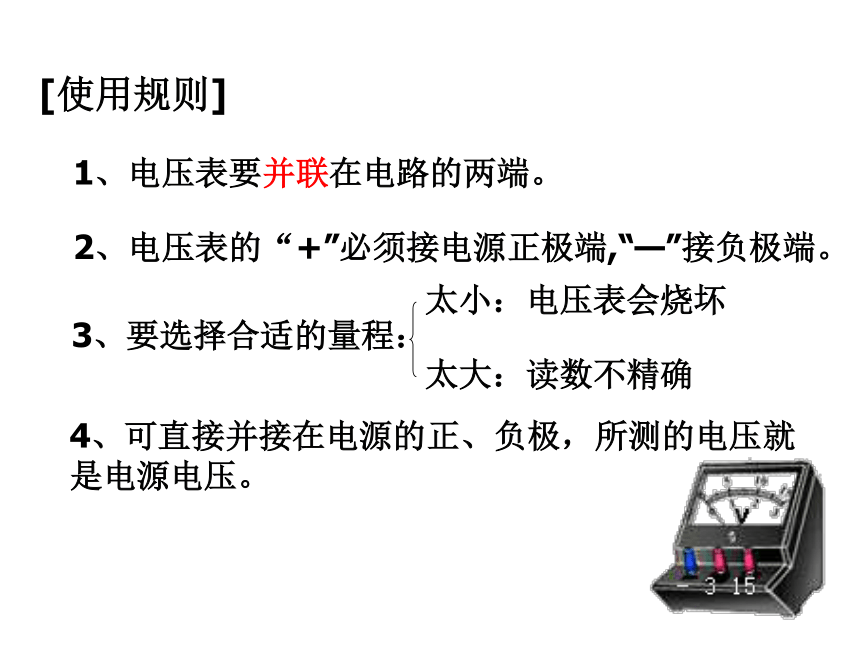

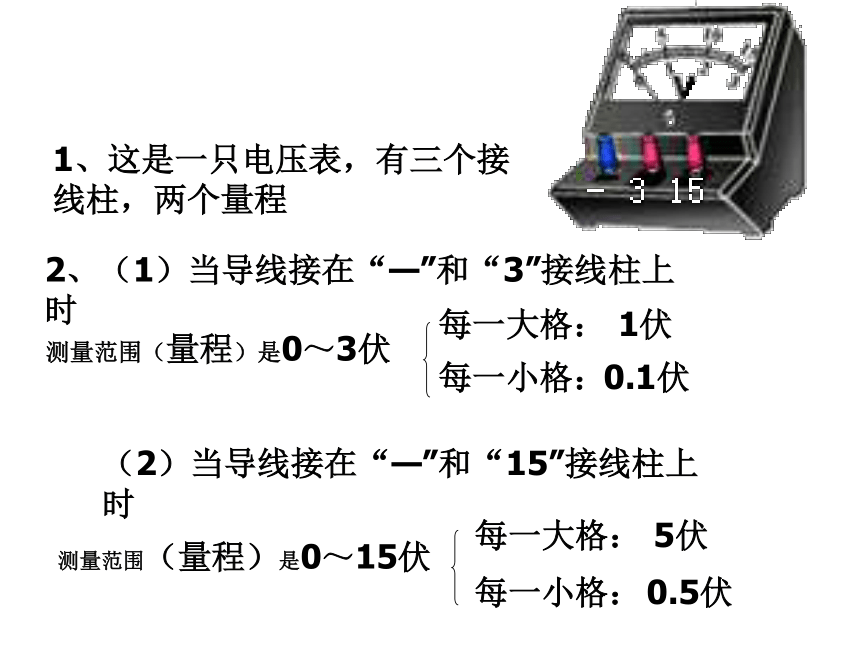

课件24张PPT。[课前复习]1、电压的作用是 . 2、电压的符号是 . 它的国际单位是_____, 用符号____来表示，常用单位有：Kv 和 mv3、一节干电池的电压为____伏。4、家庭正常照明电路的电压是______伏. 5、人体的安全电压应不高于_____伏. 6、一节蓄电池的电压为____伏 使自由电荷定向移动形成电流U伏特V1.52203621、这是一只电压表，有三个接线柱，两个量程2、（1）当导线接在“—”和“3”接线柱上时测量范围（量程）是0～3伏每一大格：1伏每一小格：0.1伏（2）当导线接在“—”和“15”接线柱上时 测量范围（量程）是0～15伏每一大格：每一小格：5伏0.5伏[使用规则]1、电压表要并联在电路的两端。2、电压表的“+”必须接电源正极端,“—”接负极端。3、要选择合适的量程：太小：电压表会烧坏太大：读数不精确4、可直接并接在电源的正、负极，所测的电压就是电源电压。小灯泡？

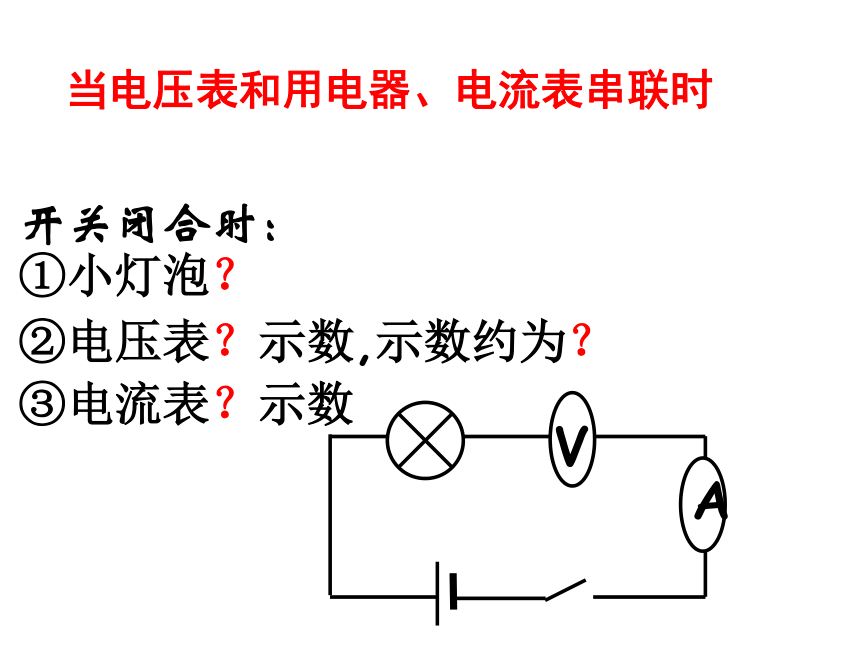

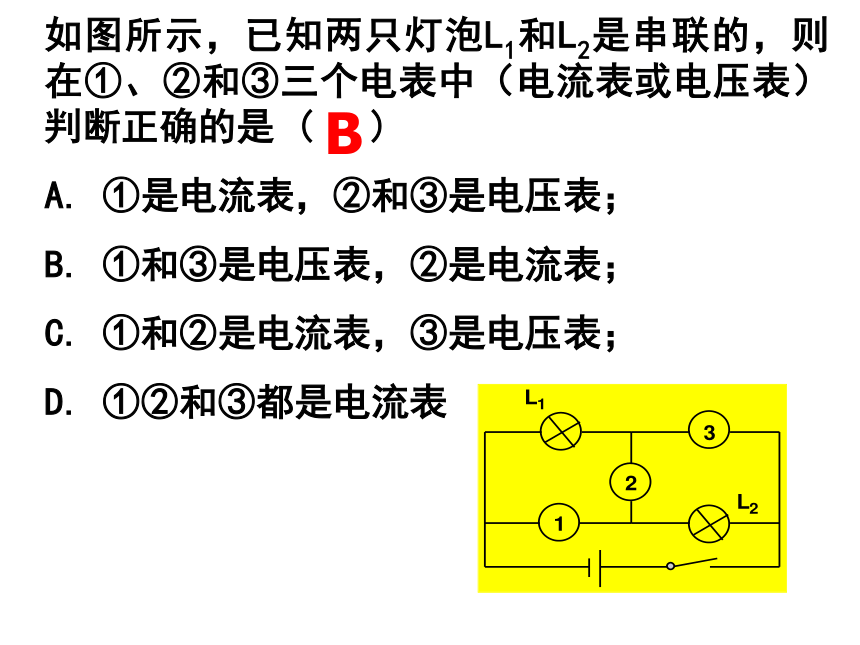

电压表？示数,示数约为？开关闭合时：V③电流表？示数当电压表和用电器、电流表串联时如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 ( )
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；

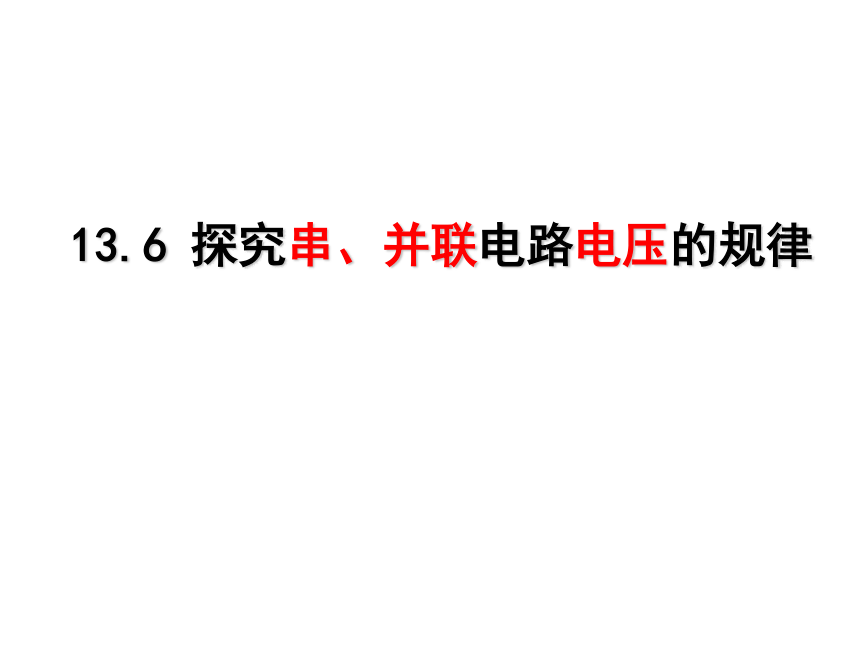

D. ①②和③都是电流表B13.6 探究串、并联电路电压的规律设计实验
分别把电压表在电路中AB两点、BC两点、AC两点，测量电压，看看它们之间有什么关系。换上另外两个小灯泡L1、L2，再次测量，看看是否有相同的关系。 请同学们根据左图，分别画出测量AB、BC、AC间的电压的电路图。一、用电压表测量串联电路的电压[步骤]1、按电路图连接实物图，使电压表测量小灯泡L1两端的电压U1L1L2U1=1.4V[步骤]2、按电路图连接实物图，使电压表测量小灯泡L2两端的电压U2L1L2U2=1.6V[步骤]3、按电路图连接实物图，使电压表测量小灯泡L1和L2两端的总电压UL1L2U=3V用电压表测量串联电路的电压串联电路的电压
U1=1.4V U2=1.6V U=3V实验结论：串联电路两端的总电压等于各部分电路两端电压的和.公式： U=U1+U2+…+Un串联分压（1）换用不同规格的小灯泡再次测量（2）换用不同规格的电源再次测量（3）串联2个以上的小灯泡再次测量结论更具普遍性二、用电压表测量并联电路的电压[步骤]1、设计电路图并连接实物图，使两个小灯泡连接成并联电路[步骤]1、按电路图连接实物图，使电压表测量小灯泡L1两端的电压U1L1L2U1=3V[步骤]2、按电路图连接实物图，使电压表测量小灯泡L2两端的电压U2。L1L2U2=3V[步骤]3、按电路图连接实物图，使电压表测量干路两端的电压UL1L2U=3V用电压表测量并联电路的电压并联电路的电压
U1=3V U2=3V U=3V实验结论:并联电路的各支路两端的电压相等.公式： U =U1=U2=…Un2. 如图所示，电源电压为3v，电压表的示数为1V，则灯泡L1和L2两端的电压分别为（ ）
A. 1V、2V
B. 1V、1V
C. 2V、1V
D. 无法确定C3如图所示，电源电压为9V，且保持不变，开关S闭合后，电压表的示数为6V．则 ( )
A．L1两端的电压为3V
B．L1两端的电压为6V
C．L2两端的电压为3V
D．L2两端的电压为9V A4如图所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为4.5V，则灯L1两端电压为____V，灯L2两端电压为____V，电源电压为 ____V。
1.534.54.如图所示，电源电压为6 V，当开关S闭合时，电压表示数为2 V，L1两端电压是 V，L2两端电压是 V.当开关S断开时，电压表的示数为 V.5.三个相同的灯泡串联在电路中（如图所示），S闭合时，V1的示数为24 V，V2的示数也为24 V，那么电源电压为（ ）
A.24 V　　B.48 V
C.12 V　　D.36 V
6.如图所示，开关S接1时，电压表的示数为4 V；开关S接2时，电压表的示数为2 V.则灯L1两端的电压是　 V；L2两端的电压是　V；电源电压为　 V.
8如图所示的电路中，闭合开关S后，小灯泡L1、L2都正常发光，电表完好，如果将电压表和电流表互换，那么将出现的情况是 9 如图是某同学做实验时的电路图。闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是：
A. 电源正极与a之间断路B. a、L1、b之间断路C. b、L2、c之间断路D. c与电源负极之间断路
