人教版
第四章　光现象
第４节　光的折射





导入
难点和重点
重点：光的折射规律；光路可逆。
难点：光线进入不同介质中，折射角和入射角的关系；用光的折射解释自然现象。

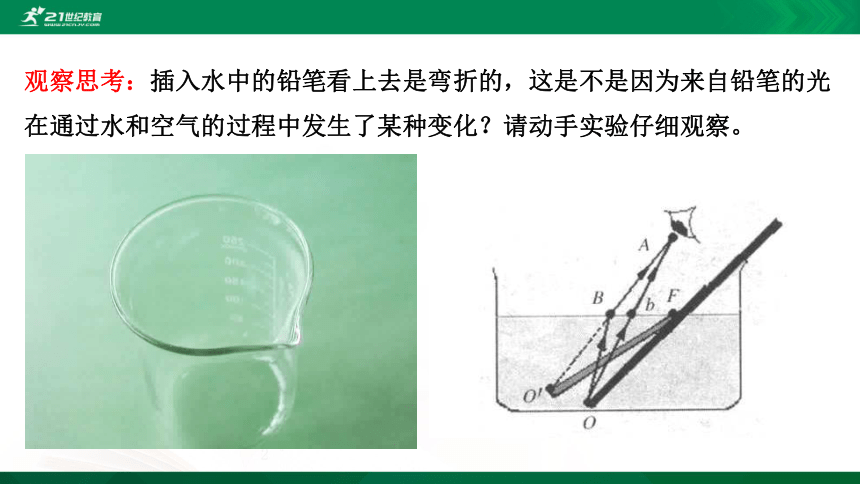

观察思考：插入水中的铅笔看上去是弯折的，这是不是因为来自铅笔的光在通过水和空气的过程中发生了某种变化？请动手实验仔细观察。

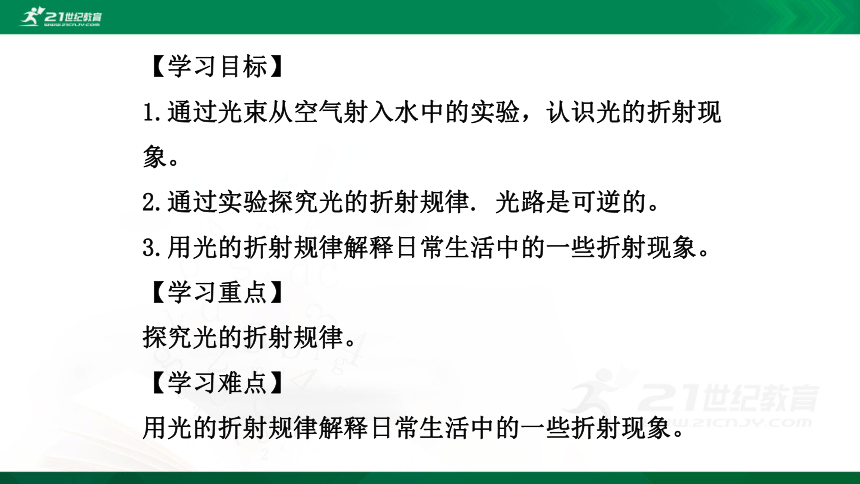

【学习目标】
1.通过光束从空气射入水中的实验，认识光的折射现象。
2.通过实验探究光的折射规律. 光路是可逆的。
3.用光的折射规律解释日常生活中的一些折射现象。
【学习重点】
探究光的折射规律。
【学习难点】
用光的折射规律解释日常生活中的一些折射现象。
探究知识点一：探究光的折射规律

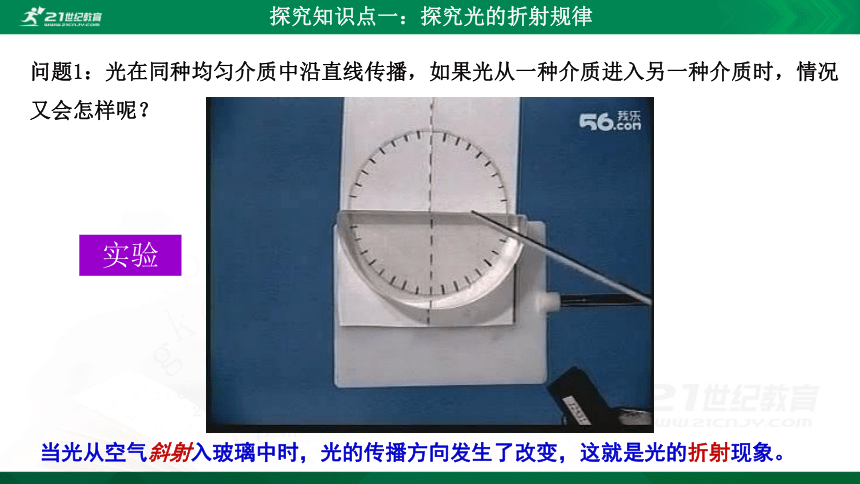

问题1：光在同种均匀介质中沿直线传播，如果光从一种介质进入另一种介质时，情况又会怎样呢？
实验
当光从空气斜射入玻璃中时，光的传播方向发生了改变，这就是光的折射现象。
光的折射
空气

玻璃


B

C
N
定义：当光由一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫做光的折射。








A
O









空气
玻璃

入射光线
反射光线
折射光线
法线
反射角

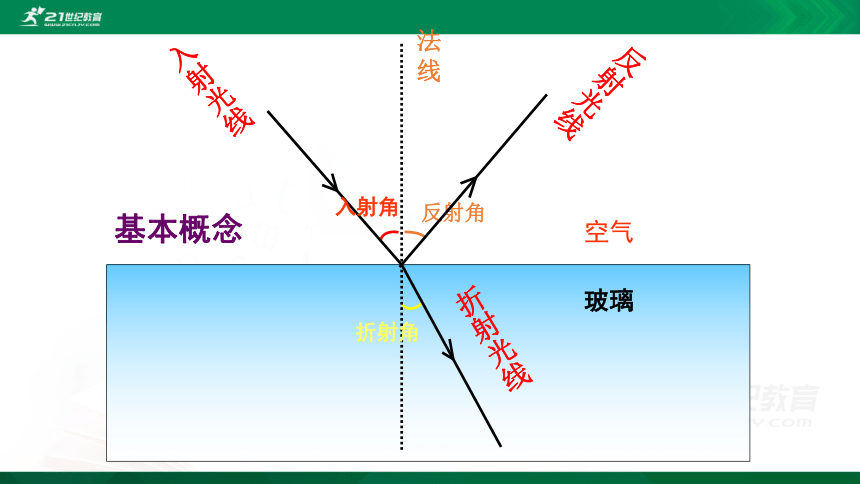

基本概念














折射角
入射角

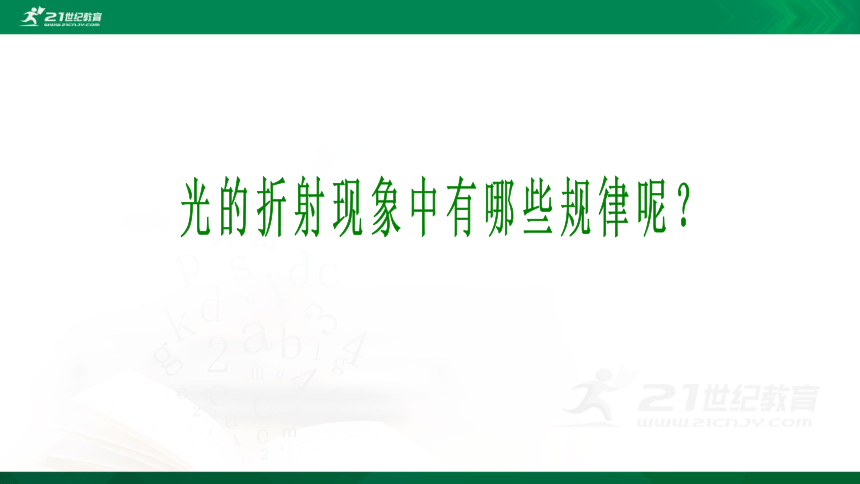

光的折射现象中有哪些规律呢？
反射定律是什么？
反射光线、入射光线和法线在同一平面内；
反射光线和入射光线分别位于法线两侧；
反射角等于入射角。

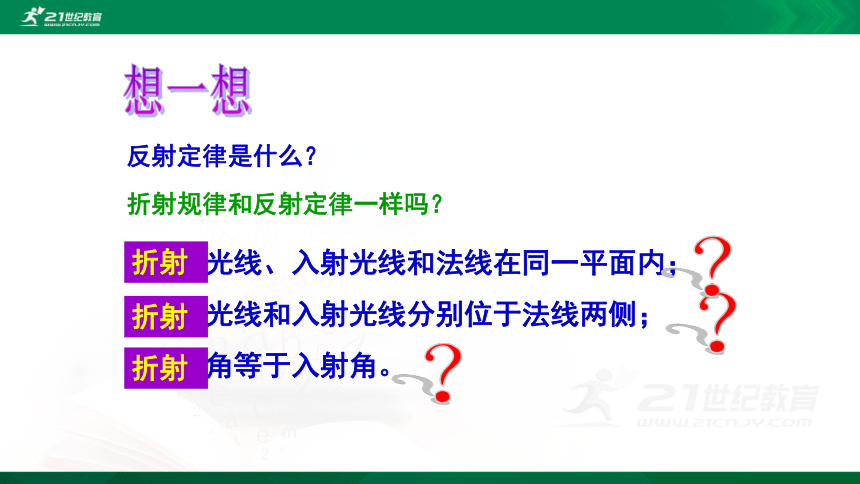

想一想
折射规律和反射定律一样吗？
？
？
？
折射
折射
折射

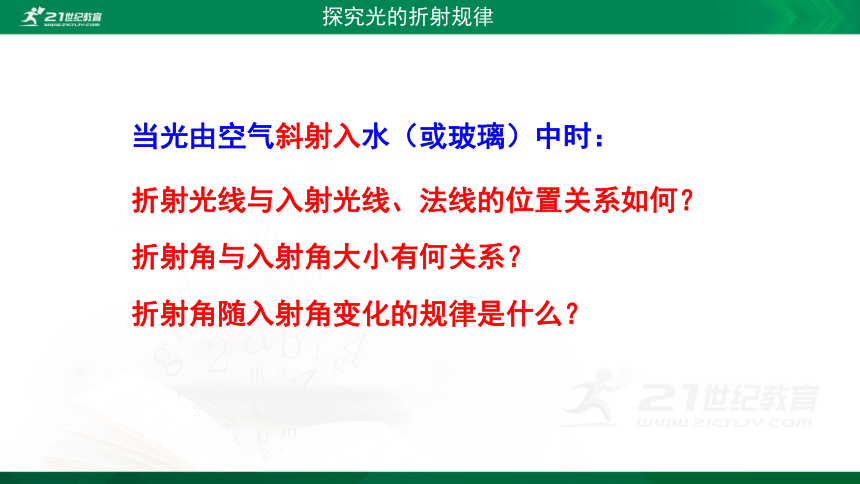

探究光的折射规律
当光由空气斜射入水（或玻璃）中时：
折射光线与入射光线、法线的位置关系如何？
折射角与入射角大小有何关系？
折射角随入射角变化的规律是什么？
光的折射规律

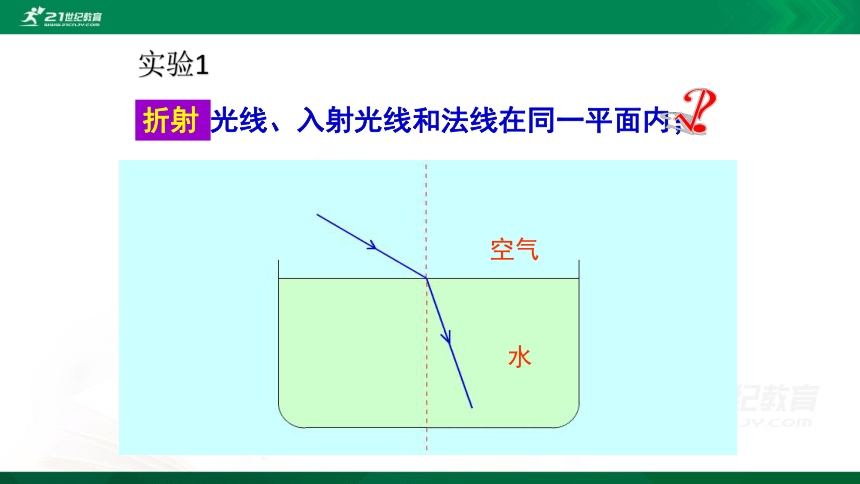

实验1
反射光线、入射光线和法线在同一平面内；
折射
？
√
空气
水
实验2
反射光线和入射光线分别位于法线两侧；
折射
√
？
空气
水
实验3
反射角等于入射角
折射
？
×
空气
水
光的折射规律
（1）折射光线、入射光线和法线在同一平面内。
（2）折射光线和入射光线分别位于法线的两侧。
（3）当光从空气斜射入水或玻璃等透明物质中时，折射角小于入射角；当光从水或玻璃等透明物质斜射入空气中时，折射角大于入射角。折射角随入射角的改变而改变：入射角增大时折射角也增大；入射角减小时折射角也减小。
（4）当光垂直界面入射时，传播方向不发生改变；


折射规律怎么记忆？
根据光速
快







空气
水
A
N
O
C
A








O
N
C
慢
大
大 大
小 小
空气中的角总是大的！！
跟踪练习1.一束光线从空气斜射到水面上O 的点,同时发生反射和折射,如图所示．则入射光线是 ，入射角是 ，反射光线是 ，反射角是 ，折射光线是 ，折射角是 。
AO
∠ α
OB
∠β
OC
∠γ
光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折，折射角小于入射角。当光从空气垂直射入水或其他介质中时，传播方向不变。
小结1：
A
B
C
探究知识点二：光路可逆和现象解释

问题2：在光的反射现象中光路是可逆的，在光的折射现象中情况是否亦如此呢？应如何通过光的折射规律来解释生活中的折射现象？







空气
水
法线





√
实验4
反射时光路可逆
折射
？
三、折射时光路可逆
















P


P’
水中的筷子为什么向上弯折了？
用光的折射解释现象
是由于阳光射到空中的水滴里，发生折射造成的。
是由于阳光射到空中的水滴里，发生折射造成的。










































池水变浅
人在水上看到物体的像，比实际物体位置偏上，感觉水比较浅。







水中鱼的实际位置比看上去要深，所以要向所看到的鱼下方叉去。
揭开“河水变浅、眼睛受骗”之谜

眼睛










空气
水
A
·






A’
·


1.你能解释海市蜃楼的形成吗?
学以致用

















S
S′
2.你能解释此现象吗?
3.橡皮为什么会重现?
4.水中的鱼看岸上的树是变高了，还是变矮了？
2．如图所示，人眼在A处看见河里B处有一白色鹅卵石。现若使A处激光手电筒的光束能照射到白色的鹅卵石上，则激光束应对着 射出。（填“B”点，“B点上方”或“B点下方”）
3.古诗词中有许多描述光学现象的诗句，如“潭清疑水浅”说的就是光的_______现象，“池水映明月”说的就是光的_____现象。
第2题图
“B”点
折射
反射
(1)在折射现象中，光路可逆。（2）从岸上看水中的景物时，看到的比实际要浅；从水中看岸上景物时，看到的比实际要高。
小结2：
易错易混知识点：光从空气斜射入水或其他介质时,折射角小于入射角；光从水或其他介质斜射入空气时,折射角大于入射角。


归纳总结：
