第一单元难点复习

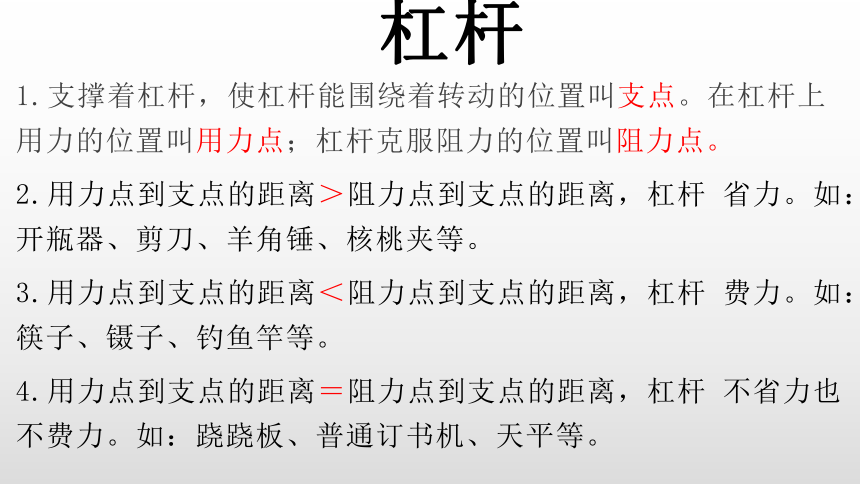

杠杆
1.支撑着杠杆，使杠杆能围绕着转动的位置叫支点。在杠杆上用力的位置叫用力点；杠杆克服阻力的位置叫阻力点。
2.用力点到支点的距离＞阻力点到支点的距离，杠杆 省力。如：开瓶器、剪刀、羊角锤、核桃夹等。
3.用力点到支点的距离＜阻力点到支点的距离，杠杆 费力。如：筷子、镊子、钓鱼竿等。
4.用力点到支点的距离＝阻力点到支点的距离，杠杆 不省力也不费力。如：跷跷板、普通订书机、天平等。

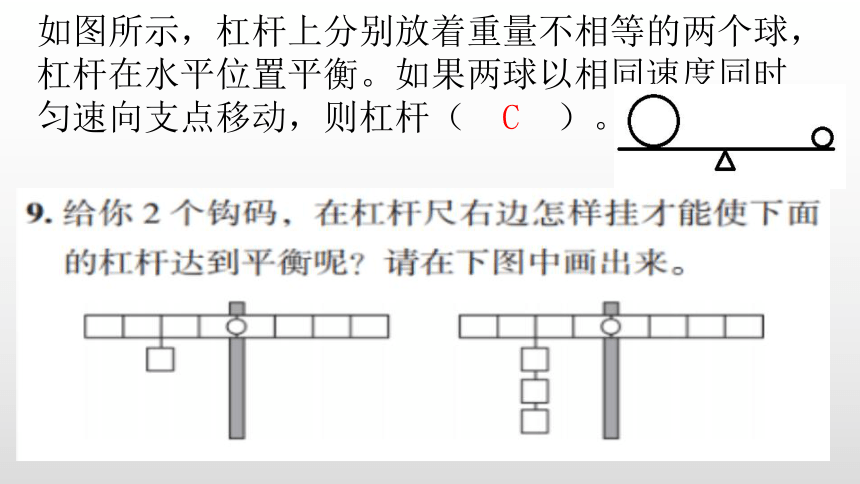

如图所示，杠杆上分别放着重量不相等的两个球，杠杆在水平位置平衡。如果两球以相同速度同时匀速向支点移动，则杠杆（ C ）。

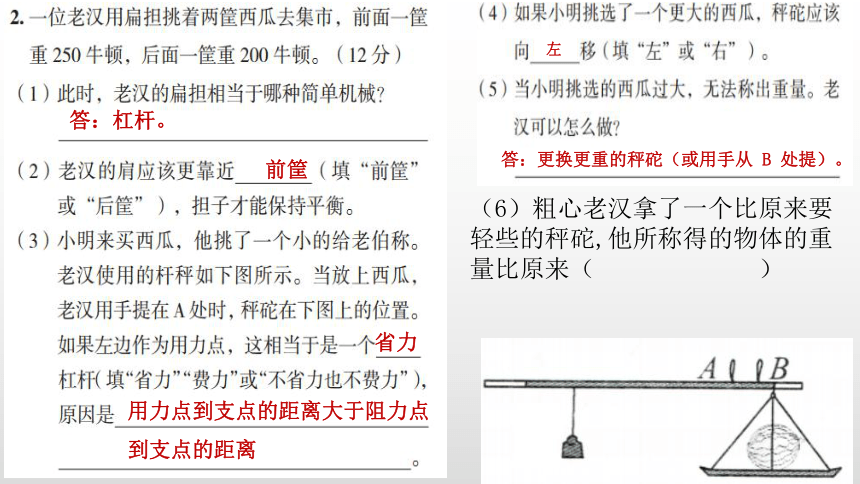

答：杠杆。
前筐
省力
用力点到支点的距离大于阻力点
到支点的距离
左
答：更换更重的秤砣（或用手从 B 处提）。
（6）粗心老汉拿了一个比原来要轻些的秤砣,他所称得的物体的重量比原来（ ）

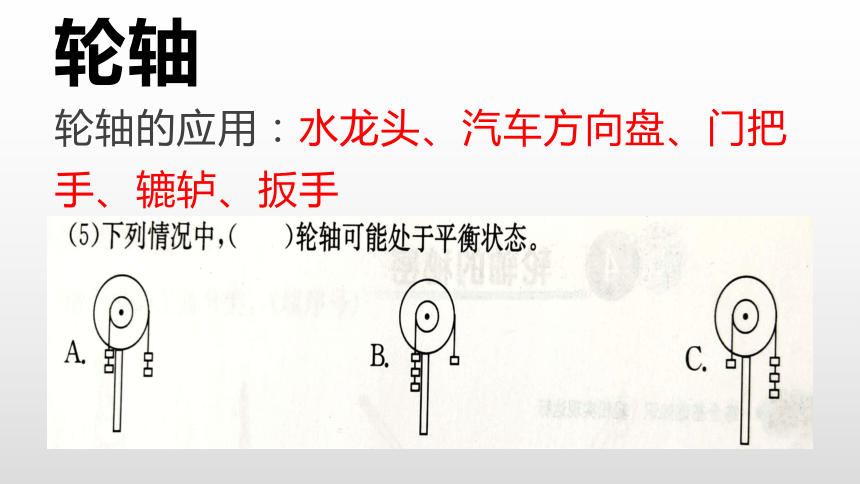

轮轴
轮轴的应用：水龙头、汽车方向盘、门把手、辘轳、扳手

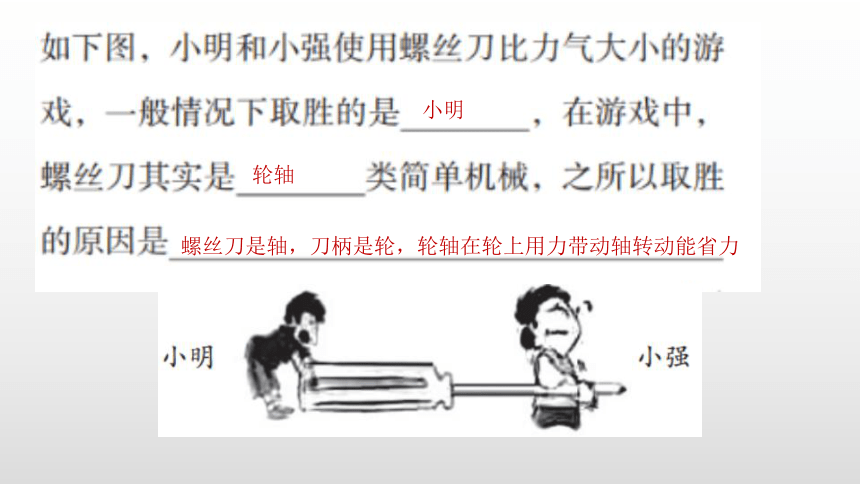

小明
轮轴
螺丝刀是轴，刀柄是轮，轮轴在轮上用力带动轴转动能省力
使用水龙头打开水阀时（如图），如果在1号位置用力大约需要0.1牛的力，如果1号手柄损坏掉落，则需要在2号位置用力，则可能需要（ ）的力。
A．小于0.1牛 B．0.1牛 C．大于0.1牛 D．不能确定


滑轮
1.概念
2.滑轮的种类
（1）定滑轮：不省力，改变用力方向
（2）动滑轮：省力，不改变用力方向
（3）滑轮组：既省力又改变用力方向










定滑轮
动滑轮






如图为家庭手摇升降晾衣架结构图。我能分析它的工作原理：
（1）它的构造中①—⑥是_______，主要作用是___________。
⑦—⑨是_______________，主要作用是____________。
（2）摇柄和转轮组成的简单机械叫________，摇柄_____(顺、逆)时针转动衣架就上升。
转轮

挂绳

斜面
1.概念
2.特点：都省力，省力跟坡度有关
3.斜面在生活中的应用
盘山公路 传送带 斧刃
轮轴　 省力
定滑轮
改变力的方向　
斜面
省力
答：在定滑轮与重物之间再加上一个动滑轮，构成一个滑轮组。
简单机械的研究（10分）
水碓(duì)旧时中国农用器具。一种借水力舂米的工具。当流水冲到A上，A带动B转动，B上的凸起会使C的一端上下运动，同时通过齿带动D转动起来，D带动E转动。

1.水碓把流水能量转化成了动能。
2. A和B我们可以把它们看作简单机械中的 类机械。
3. C的上下运动时，可以看作简单机械中的 类机械，此时这个简单机械是 的。（填：省力或费力或既不省力也不费力）
4. D带动E转动，是 （填：省力或费力）的机械。





轮轴　
杠杆　
费力　
费力　
自行车上的简单机械
1.链条和齿轮
2.自行车上的简单机械
