苏科版九年级上册物理 13.1 初识家用电器和电路 课件(40张PPT)

课件40张PPT。 第十三章 电路初探13.1 初识家用电器和电路 活动一、观察手电筒的构造思考：
1、要想让灯泡发光，必不可少的元件有哪些？
2、这些元件的作用是什么？ 1、定义：是能持续提供电能的装置。
2、作用：电源是把其它形式的能转化

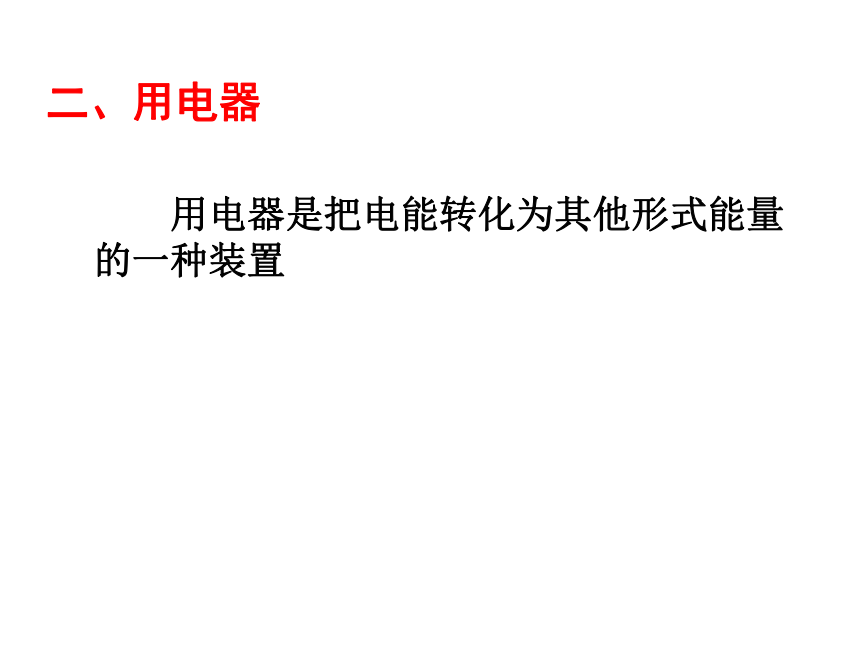

为电能的装置。一：电源干电池工作时，将（ ）能转化为（ ）。化学能电能电 源蓄电池工作时，将（ ）能转化为（ ）。电能发电机电 源太阳能电池信息快递：1、电源的分类：直流电源：干电池、蓄电池等交流电源：发电机、发电站2、最常用的直流电源是（），它有（）极和（）极，正极用（）表示，负极用（）表示。3、当直流电源对用电器供电时，电流的方向（ ）。　　用电器是把电能转化为其他形式能量的一种装置二、用电器照明√√√收听广播√√加热煮 饭√√照明√√√扇风√√熨烫衣物√√收听广播√√煮饭照明√√√√√(2)电源：提供电能的设备,
将其他形式的能转化为电能
(3)开关：控制电路的通断.(4)导线：连接各元件的导体，输送电能,是电流的通道。电路中各元件的作用 (1)用电器：消耗电能
的设备,工作时，将电能
转化成其他形式的能。 用导线把电源、用电器、开关连接起来组成的电流路径。三、电路信息快递：连接电路时应注意：在连接电路的过程中，开关必须处于断开状态。
2、将导线接到电路元件的接线柱上，并顺时针旋紧螺帽，以保证接触良好。
3、绝不允许以任何方式用导线将电池的两极直接相连，以免损坏电源。电路的连接电路的三种状态×认识电路的断路情形灯丝断开“断路”又称为“开路”认识电路的短路情形危害:会烧坏导线和电源!这是短路吗？电流短路这是短路吗？　　　如图所示的电路中，若闭合开关，将会出现什么现象？ L1L2思维拓展用电路元件符号表示元件实物连接的图叫电路图要求：
1.合理安排电路元件的符号,尽可能地使元件符号均匀分布在电路图中,使画成的电路图清楚美观.
2.平直地描绘连接导线,通常用横平竖直的线段来连接导线,拐角处一般画成直角电路图要呈长方形
3、所画出的电路图要与原实物图一一对应。
四、电路图电铃元件位置安排要适当，分布要均匀门铃画电路图的要求门铃这样画好吗这样画好吗元件不要画在拐角处门铃这样画好吗这样画好吗整个电路图最好呈长方形，有棱有角，导线要横平竖直这样画好吗电路图和实物图一定要一一对应电路图，长方形，
导线横平竖又直，
元件位置要均匀，
不要画在拐角处，
一一对应别忘记！总结：画电路图的要求1、下图所示各电路元件为电路提供电能的是
____ ，消耗电能的是___________ 。 MA2、下面正确的电路图是（ ）。BCDCA、B、DC同步练习ABCD1、如图所示，电路中各元件符号分别表示的元件名称是：
A._________；B.________；C._________；D._____________；E._________；F._________。电动机3、如图所示，电路中各元件符号分别表示的元件名称是：
A._________；B.________；C._________；D._____________；E._________；F._________。阻电源开关导线交叉相连接灯泡5、在连接电路时，常要将金属导线绕到接线柱上，再旋紧螺丝．观察右图甲和乙，金属线在接线柱上绕向正确的是_____；旋紧螺丝时，应当_______旋转。(选填“顺时针”或“逆时针”)甲 顺时针6、如图所示，闭合开关后，电路将____。这种电路造成的危害是_______。如果要两盏灯均发光，可以拆除导线_________。 短路损坏电源a7、如图所示，电路中：1、2、3、4为四个接线柱，现用导线连接接线柱：
(1)只让L1发光的连接办法是_______，
(2)只让L2发光的连接办法是__________________，
(3)直接相连______是绝不允许的．连接1与3 连接1与4，2与3 3与48、电路中存在持续电流的条件是：⑴___________；
⑵___________。有电源通路9、如图所示，有一个小电动机模型和一电灯组成的电路，当开关S闭合后，则 ( )
A.电动机转动，灯不亮
B.电动机转动，灯也亮
C.电动机不转动，灯亮
D.电动机不转，灯也不亮 C课堂小结1、电路的组成。
2、电路的三种状态。
3、电路图。再见！
