高中物理人教版 阶段检测题 选修3-1　磁场的描述　磁场对电流的作用 Word版含解析

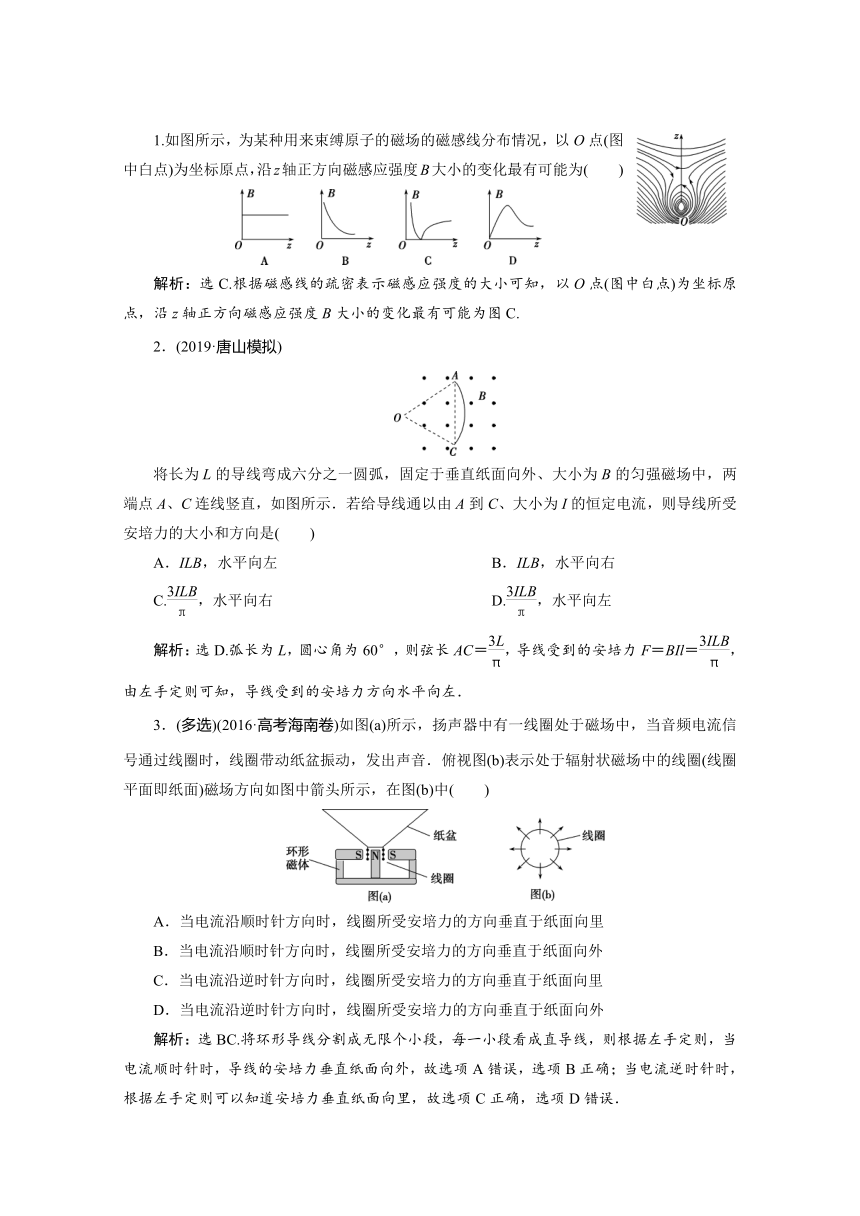

1.如图所示，为某种用来束缚原子的磁场的磁感线分布情况，以O点(图中白点)为坐标原点，沿z轴正方向磁感应强度B大小的变化最有可能为(　　)
解析：选C.根据磁感线的疏密表示磁感应强度的大小可知，以O点(图中白点)为坐标原点，沿z轴正方向磁感应强度B大小的变化最有可能为图C.
2．(2019·唐山模拟)
将长为L的导线弯成六分之一圆弧，固定于垂直纸面向外、大小为B的匀强磁场中，两端点A、C连线竖直，如图所示．若给导线通以由A到C、大小为I的恒定电流，则导线所受安培力的大小和方向是(　　)
A．ILB，水平向左　　　　　 B．ILB，水平向右
C.，水平向右 D.，水平向左
解析：选D.弧长为L，圆心角为60°，则弦长AC＝，导线受到的安培力F＝BIl＝，由左手定则可知，导线受到的安培力方向水平向左．
3．(多选)(2016·高考海南卷)如图(a)所示，扬声器中有一线圈处于磁场中，当音频电流信号通过线圈时，线圈带动纸盆振动，发出声音．俯视图(b)表示处于辐射状磁场中的线圈(线圈平面即纸面)磁场方向如图中箭头所示，在图(b)中(　　)
A．当电流沿顺时针方向时，线圈所受安培力的方向垂直于纸面向里
B．当电流沿顺时针方向时，线圈所受安培力的方向垂直于纸面向外
C．当电流沿逆时针方向时，线圈所受安培力的方向垂直于纸面向里
D．当电流沿逆时针方向时，线圈所受安培力的方向垂直于纸面向外
解析：选BC.将环形导线分割成无限个小段，每一小段看成直导线，则根据左手定则，当电流顺时针时，导线的安培力垂直纸面向外，故选项A错误，选项B正确；当电流逆时针时，根据左手定则可以知道安培力垂直纸面向里，故选项C正确，选项D错误．

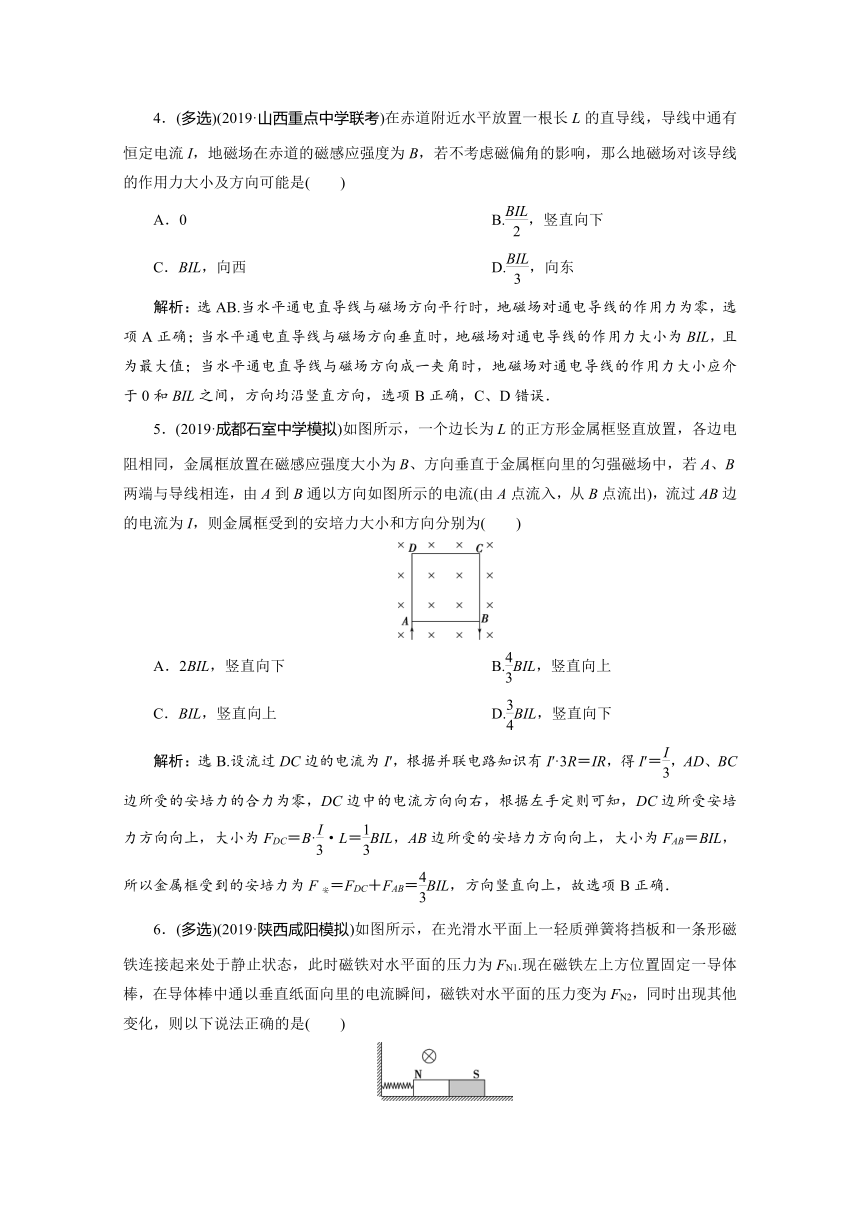

4．(多选)(2019·山西重点中学联考)在赤道附近水平放置一根长L的直导线，导线中通有恒定电流I，地磁场在赤道的磁感应强度为B，若不考虑磁偏角的影响，那么地磁场对该导线的作用力大小及方向可能是(　　)
A．0 B.，竖直向下
C．BIL，向西 D.，向东
解析：选AB.当水平通电直导线与磁场方向平行时，地磁场对通电导线的作用力为零，选项A正确；当水平通电直导线与磁场方向垂直时，地磁场对通电导线的作用力大小为BIL，且为最大值；当水平通电直导线与磁场方向成一夹角时，地磁场对通电导线的作用力大小应介于0和BIL之间，方向均沿竖直方向，选项B正确，C、D错误．
5．(2019·成都石室中学模拟)如图所示，一个边长为L的正方形金属框竖直放置，各边电阻相同，金属框放置在磁感应强度大小为B、方向垂直于金属框向里的匀强磁场中，若A、B两端与导线相连，由A到B通以方向如图所示的电流(由A点流入，从B点流出)，流过AB边的电流为I，则金属框受到的安培力大小和方向分别为(　　)
A．2BIL，竖直向下 B.BIL，竖直向上
C．BIL，竖直向上 D.BIL，竖直向下
解析：选B.设流过DC边的电流为I′，根据并联电路知识有I′·3R＝IR，得I′＝，AD、BC边所受的安培力的合力为零，DC边中的电流方向向右，根据左手定则可知，DC边所受安培力方向向上，大小为FDC＝B··L＝BIL，AB边所受的安培力方向向上，大小为FAB＝BIL，所以金属框受到的安培力为F安＝FDC＋FAB＝BIL，方向竖直向上，故选项B正确．
6．(多选)(2019·陕西咸阳模拟)如图所示，在光滑水平面上一轻质弹簧将挡板和一条形磁铁连接起来处于静止状态，此时磁铁对水平面的压力为FN1.现在磁铁左上方位置固定一导体棒，在导体棒中通以垂直纸面向里的电流瞬间，磁铁对水平面的压力变为FN2，同时出现其他变化，则以下说法正确的是(　　)

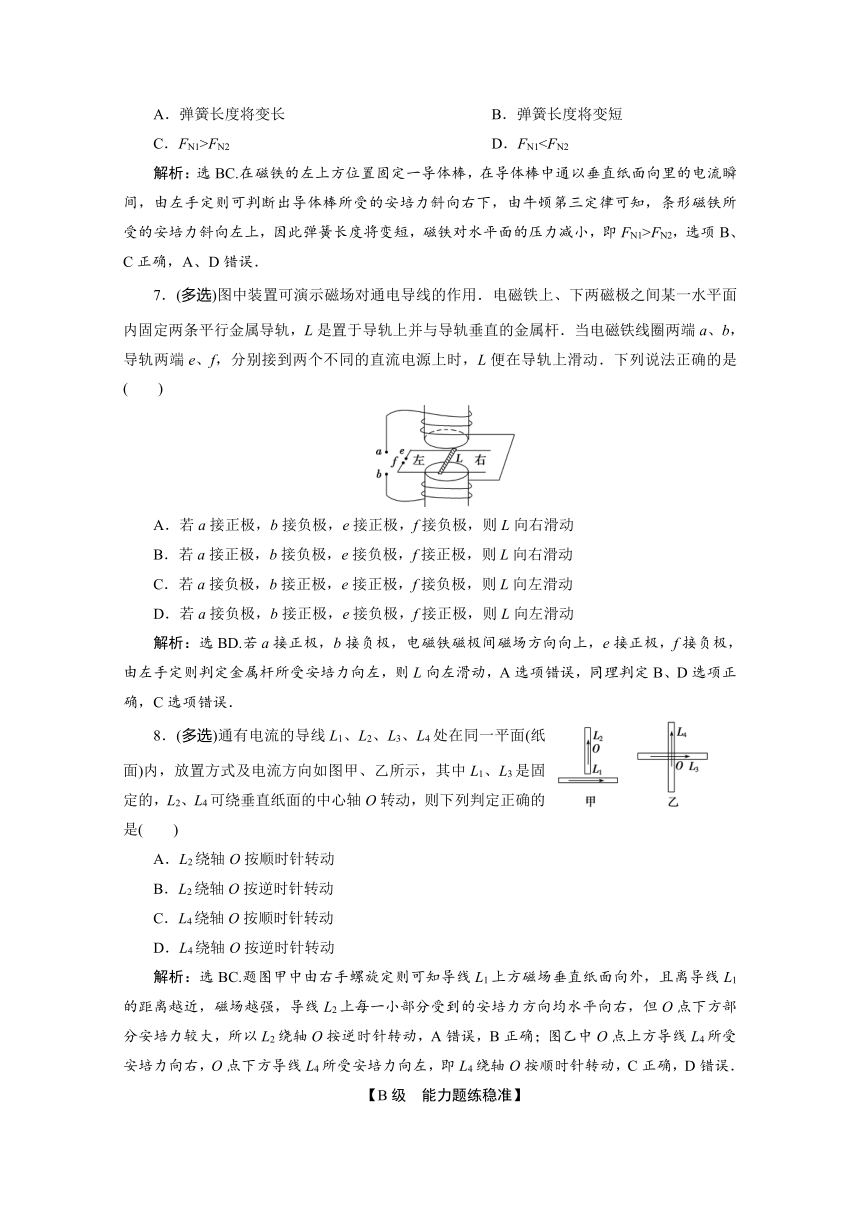

A．弹簧长度将变长 B．弹簧长度将变短
C．FN1>FN2 D．FN1解析：选BC.在磁铁的左上方位置固定一导体棒，在导体棒中通以垂直纸面向里的电流瞬间，由左手定则可判断出导体棒所受的安培力斜向右下，由牛顿第三定律可知，条形磁铁所受的安培力斜向左上，因此弹簧长度将变短，磁铁对水平面的压力减小，即FN1>FN2，选项B、C正确，A、D错误．
7．(多选)图中装置可演示磁场对通电导线的作用．电磁铁上、下两磁极之间某一水平面内固定两条平行金属导轨，L是置于导轨上并与导轨垂直的金属杆．当电磁铁线圈两端a、b，导轨两端e、f，分别接到两个不同的直流电源上时，L便在导轨上滑动．下列说法正确的是(　　)
A．若a接正极，b接负极，e接正极，f接负极，则L向右滑动
B．若a接正极，b接负极，e接负极，f接正极，则L向右滑动
C．若a接负极，b接正极，e接正极，f接负极，则L向左滑动
D．若a接负极，b接正极，e接负极，f接正极，则L向左滑动
解析：选BD.若a接正极，b接负极，电磁铁磁极间磁场方向向上，e接正极，f接负极，由左手定则判定金属杆所受安培力向左，则L向左滑动，A选项错误，同理判定B、D选项正确，C选项错误．
8．(多选)通有电流的导线L1、L2、L3、L4处在同一平面(纸面)内，放置方式及电流方向如图甲、乙所示，其中L1、L3是固定的，L2、L4可绕垂直纸面的中心轴O转动，则下列判定正确的是(　　)
A．L2绕轴O按顺时针转动
B．L2绕轴O按逆时针转动
C．L4绕轴O按顺时针转动
D．L4绕轴O按逆时针转动
解析：选BC.题图甲中由右手螺旋定则可知导线L1上方磁场垂直纸面向外，且离导线L1的距离越近，磁场越强，导线L2上每一小部分受到的安培力方向均水平向右，但O点下方部分安培力较大，所以L2绕轴O按逆时针转动，A错误，B正确；图乙中O点上方导线L4所受安培力向右，O点下方导线L4所受安培力向左，即L4绕轴O按顺时针转动，C正确，D错误．
【B级　能力题练稳准】
9．(2019·河南开封模拟)如图所示，在倾角为α的光滑斜面上，垂直纸面放置一根长为L、质量为m的直导体棒．当导体棒中的恒定电流I垂直于纸面向里时，欲使导体棒静止在斜面上，可将导体棒置于匀强磁场中，当外加匀强磁场的磁感应强度B的方向在纸面内由竖直向上逆时针转至水平向左的过程中，关于B的大小变化 ，下列说法正确的是(　　)
A．逐渐增大 　　　　　　　　 B．逐渐减小
C．先增大后减小 D．先减小后增大
解析：选D.对导体棒受力分析，受重力G、支持力FN和安培力FA，三力平衡，合力为零，将支持力FN和安培力FA合成，合力与重力相平衡，如图．
从图中可以看出，安培力FA先变小后变大，由于FA＝BIL，其中电流I和导体棒的长度L均不变，故磁感应强度先减小后增大；故选D.
10．(多选)光滑平行导轨水平放置，导轨左端通过开关S与内阻不计、电动势为E的电源相连，右端与半径为L＝20 cm的两段光滑圆弧导轨相接，一根质量m＝60 g、电阻R＝1 Ω、长为L的导体棒ab，用长也为L的绝缘细线悬挂，如图所示，系统空间有竖直方向的匀强磁场，磁感应强度B＝0.5 T，当闭合开关S后，导体棒沿圆弧摆动，摆到最大高度时，细线与竖直方向成θ＝53°，摆动过程中导体棒始终与导轨接触良好且细线处于张紧状态(不考虑导体棒切割的影响)，导轨电阻不计，sin 53°＝0.8，g＝10 m/s2则(　　)
A．磁场方向一定竖直向下
B．电源电动势E＝3.0 V
C．导体棒在摆动过程中所受安培力F＝3 N
D．导体棒在摆动过程中电源提供的电能为0.048 J
解析：选AB.导体棒向右沿圆弧摆动，说明受到向右的安培力，由左手定则知该磁场方向一定竖直向下，A正确；导体棒摆动过程中只有安培力和重力做功，由动能定理知BIL·Lsin θ－mgL(1－cos θ)＝0，代入数值得导体棒中的电流为I＝3 A，由E＝IR得电源电动势E＝3.0 V，B正确；由F＝BIL得导体棒在摆动过程中所受安培力F＝0.3 N，C错误；由能量守恒定律知电源提供的电能W等于电路中产生的焦耳热Q和导体棒重力势能的增加量ΔE的和，即W＝Q＋ΔE，而ΔE＝mgL(1－cos θ)＝0.048 J，D错误．
11．如图所示，水平导轨间距为L＝0.5 m，导轨电阻忽略不计；导体棒ab的质量m＝1 kg，电阻R0＝0.9 Ω，与导轨接触良好；电源电动势E＝10 V，内阻r＝0.1 Ω，电阻R＝4 Ω；外加匀强磁场的磁感应强度B＝5 T，方向垂直于ab，与导轨平面成夹角α＝53°；ab与导轨间的动摩擦因数为μ＝0.5(设最大静摩擦力等于滑动摩擦力)，定滑轮摩擦不计，线对ab的拉力为水平方向，重力加速度g＝10 m/s2，ab处于静止状态．已知sin 53°＝0.8，cos 53°＝0.6.求：
(1)通过ab的电流大小和方向；
(2)ab受到的安培力大小；
(3)重物重力G的取值范围．
解析：(1)I＝＝2 A
方向为a到b.
(2)F＝BIL＝5 N.
(3)导体棒ab受力如图所示．
有fm＝μ(mg－Fcos 53°)＝3.5 N
当最大静摩擦力方向向右时
FT＝Fsin 53°－fm＝0.5 N
当最大静摩擦力方向向左时FT＝Fsin 53°＋fm＝7.5 N
所以0.5 N≤G≤7.5 N.
答案：(1)2 A　a到b　(2)5 N　(3)0.5 N≤G≤7.5 N
12．(2019·济南模拟)如图所示，金属梯形框架导轨放置在竖直平面内，顶角为θ，底边ab长为l，垂直于梯形平面有一个磁感应强度大小为B的匀强磁场．在导轨上端再放置一根水平金属棒cd，其质量为m，导轨上接有电源，使abcd构成回路，回路电流恒为I，cd棒恰好静止．已知金属棒和导轨之间接触良好，不计摩擦阻力，重力加速度为g，求：
(1)cd棒所受的安培力；
(2)cd棒与ab边之间高度差h.
解析：(1)由平衡条件知，Fcd＝mg，方向竖直向上．
(2)设金属棒的长度为d，则BId＝mg，可得d＝
设ab边与O点的垂直距离为H
由几何关系知，＝
解得：H＝
在三角形Oab中，tan＝
联立解得h＝.
答案：(1)Fcd＝mg，方向竖直向上
(2)
