课件46张PPT。

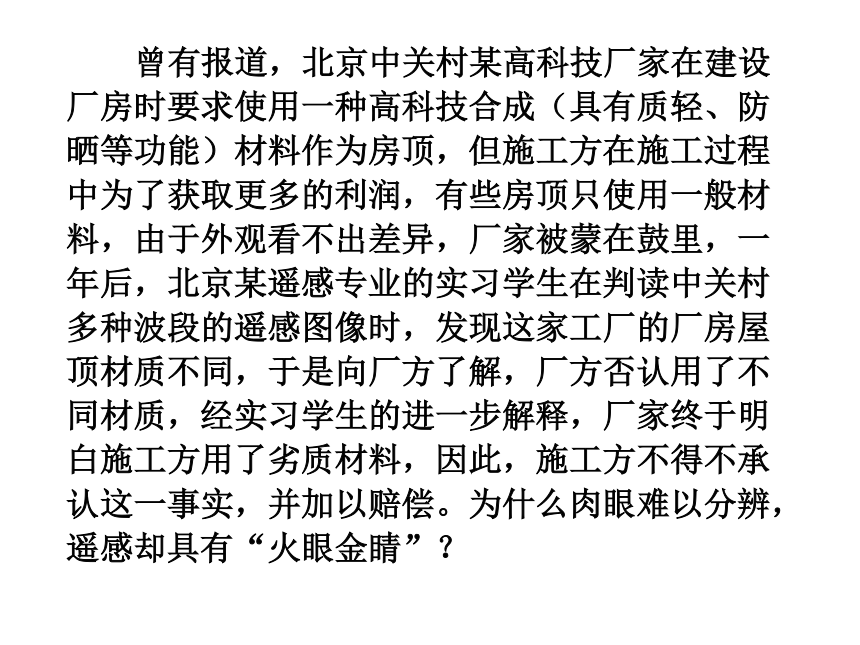

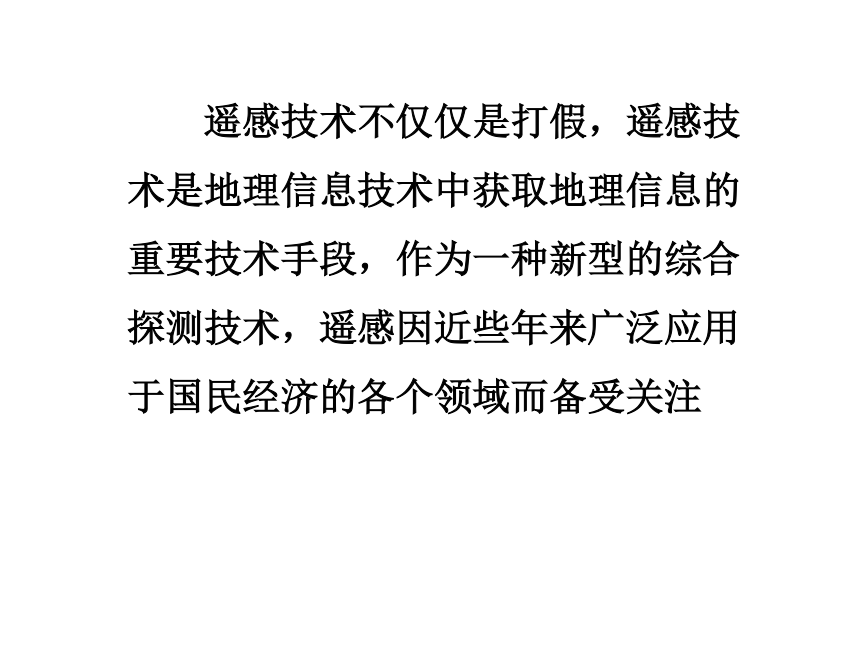

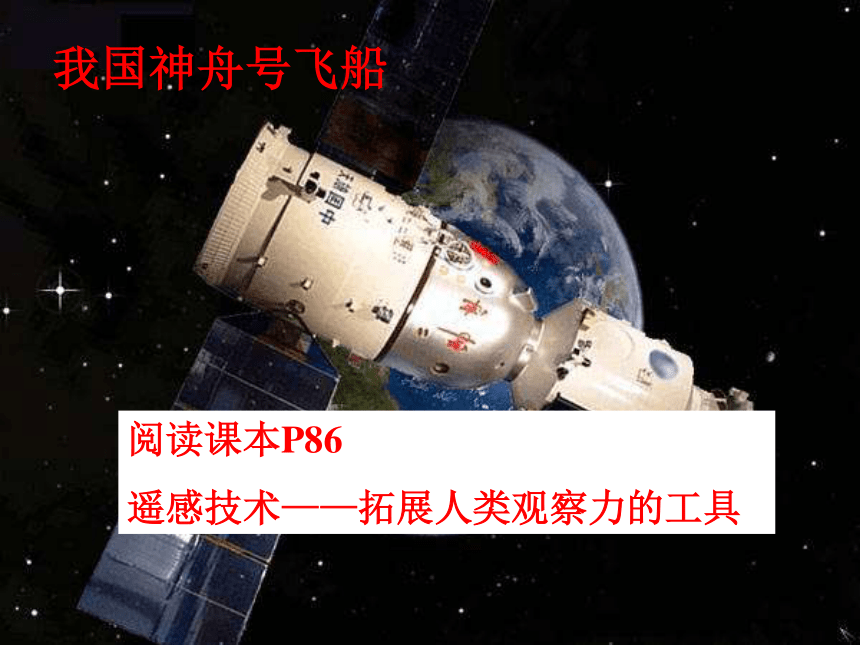

第三章地理信息技术应用第二节 遥感技术及其应用遥感技术及其应用 / / 遥感技术千里眼千里之外，明察秋毫 曾有报道，北京中关村某高科技厂家在建设厂房时要求使用一种高科技合成（具有质轻、防晒等功能）材料作为房顶，但施工方在施工过程中为了获取更多的利润，有些房顶只使用一般材料，由于外观看不出差异，厂家被蒙在鼓里，一年后，北京某遥感专业的实习学生在判读中关村多种波段的遥感图像时，发现这家工厂的厂房屋顶材质不同，于是向厂方了解，厂方否认用了不同材质，经实习学生的进一步解释，厂家终于明白施工方用了劣质材料，因此，施工方不得不承认这一事实，并加以赔偿。为什么肉眼难以分辨，遥感却具有“火眼金睛”？ 遥感技术不仅仅是打假，遥感技术是地理信息技术中获取地理信息的重要技术手段，作为一种新型的综合探测技术，遥感因近些年来广泛应用于国民经济的各个领域而备受关注法国 SPOT-4卫星火箭发射国际空间站 我国神舟号飞船 阅读课本P86

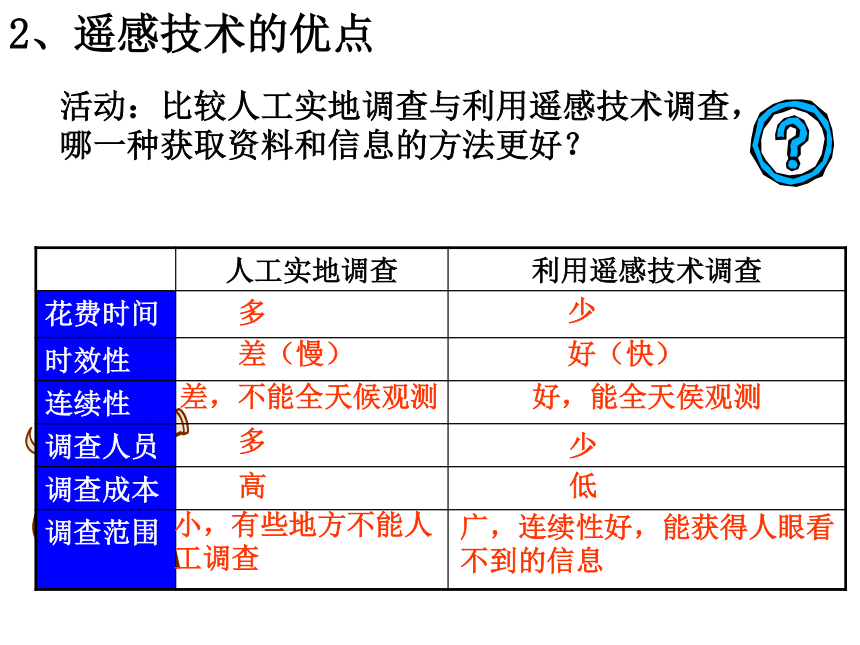

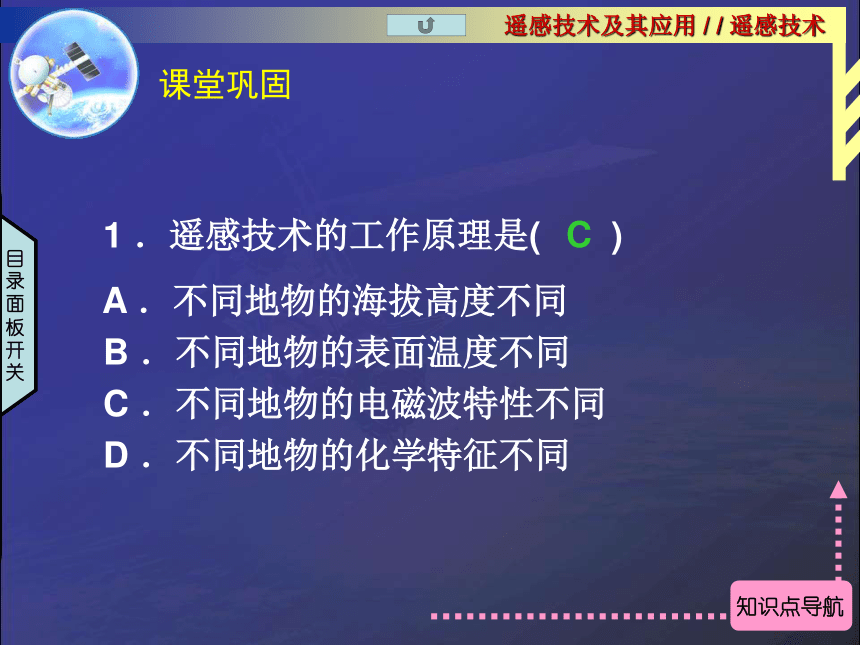

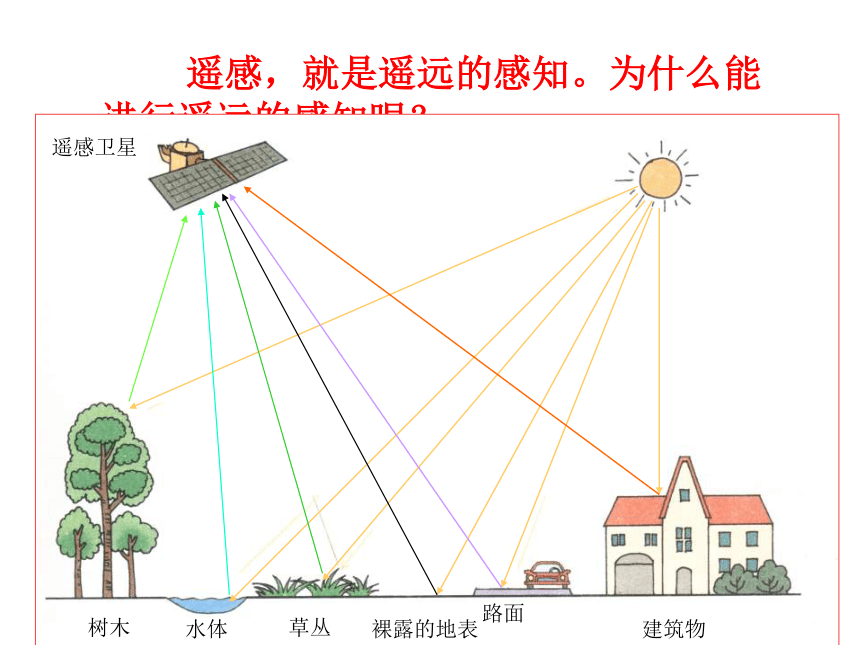

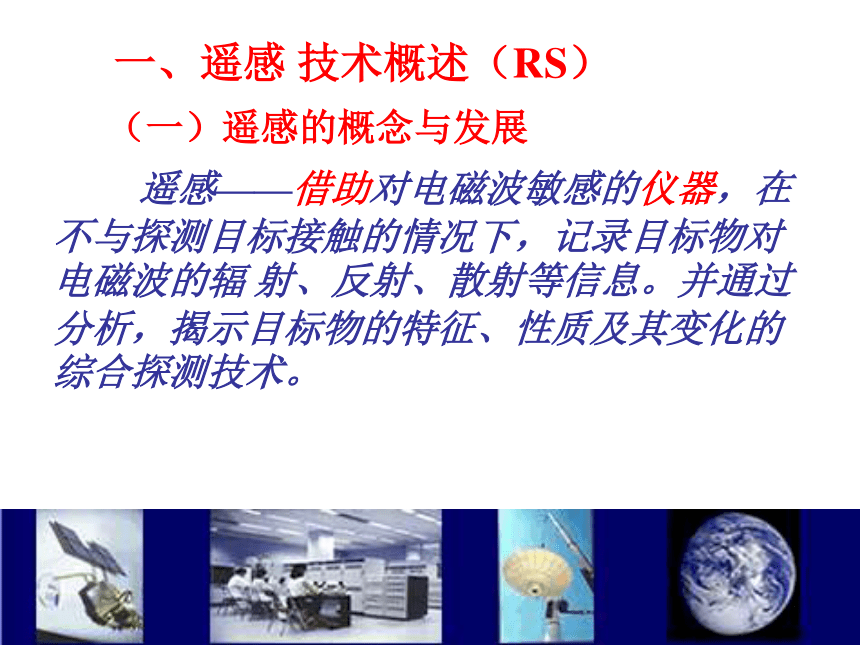

遥感技术——拓展人类观察力的工具 遥感，就是遥远的感知。为什么能进行遥远的感知呢？ 因为地球上所有物体都在不停地发射、反射、吸收电磁波，而且不同物体对电磁波的发射、反射、吸收的特性不同 例如，植物的叶子看起来是绿色的，是因为叶子中的叶绿素对太阳光中蓝色和红色波长的光强烈反射的缘故。物体的这种对电磁波固有的特性叫做光谱特性一、遥感 技术概述（RS）（一）遥感的概念与发展 遥感——借助对电磁波敏感的仪器，在不与探测目标接触的情况下，记录目标物对电磁波的辐 射、反射、散射等信息。并通过分析，揭示目标物的特征、性质及其变化的综合探测技术。2、遥感技术的优点活动：比较人工实地调查与利用遥感技术调查，哪一种获取资料和信息的方法更好？多少差（慢）好（快）多少高低小，有些地方不能人工调查广，连续性好，能获得人眼看不到的信息差，不能全天候观测好，能全天侯观测遥感技术及其应用 / / 遥感技术课堂巩固 1 ．遥感技术的工作原理是( )
A ．不同地物的海拔高度不同
B ．不同地物的表面温度不同
C ．不同地物的电磁波特性不同

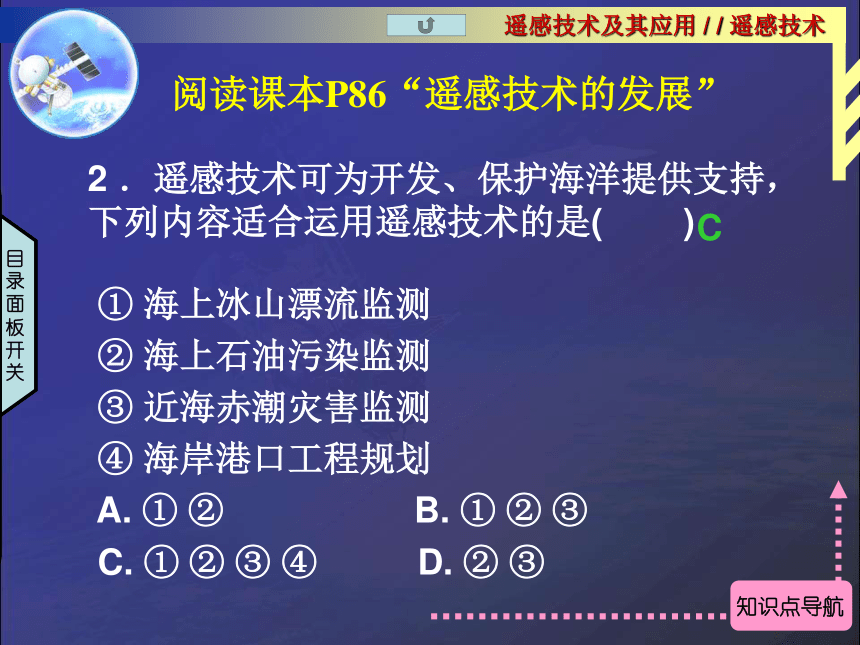

D ．不同地物的化学特征不同C遥感技术及其应用 / / 遥感技术2 ．遥感技术可为开发、保护海洋提供支持，下列内容适合运用遥感技术的是( ) ① 海上冰山漂流监测
② 海上石油污染监测
③ 近海赤潮灾害监测
④ 海岸港口工程规划
A. ① ② B. ① ② ③
C. ① ② ③ ④ D. ② ③C阅读课本P86“遥感技术的发展” 第一架照相机拍摄的第一张风景照片就可以称为遥感，是利用近地面平台成像遥感，利用气球作为遥感平台是对近地面遥感的进一步发展； 20世纪初第一架飞机诞生、1915年世界上第一台航空摄影专用相机产生，标志着航空遥感技术产生，但航空遥感最早被广泛应用于军事侦察领域，直到1920年以后航空遥感才开始在民用领域得到应用； 1957年，原苏联第一颗人造卫星的升空标志着人类进入太空时代，随后美国阿波罗宇宙飞行器发回第一张地球影像图，标志着太空遥感（航天遥感）时代到来。 可见，遥感技术是随着工作平台、传感器和探测器的发展而发展的。航天遥感航空遥感近地遥感1、遥感类型（按照不同的平台分类）（二）遥感技术系统与遥感类型 活动 比较地面遥感、航空遥感、卫星航天遥感的不同点 以下文字材料反映了现遥感技术的哪些特点？ 一张比例尺为1：35000的23cm×23cm的航空图片，可反映出60多平方千米的地理景观实况；
一幅陆地卫星TM（专题制图仪）图像，其覆盖面积可达34255平方千米。视域广阔，监测范围大 陆地卫星Ⅴ、Ⅵ的运行周期为16天，即每16天可以对全球陆地表面成像一遍；
NOAA气象卫星每天能接收两次覆盖全球的图像。动态监测、实时传输 这种特点有利于及时发现病虫害、洪水及森林火灾等自然灾害，为抗灾、减灾工作提供可靠的科学依据。2．遥感技术系统的组成 遥感平台传感器传输与
接收图像处理应用遥感技术系统与过程示意图遥感技术及其应用 / / 遥感技术课堂巩固传感器的主要作用是( )A．只接收地面物体的反射波谱
B．只记录接收地面物体辐射波谱
C．接收地面物体反射或辐射的
电波信息
D．对获得的信息进行处理分析C二、遥感图片的解读遥感影像分为黑白影像和彩色影像两种。遥感影像的种类和判读方法：遥感技术及其应用 / / 遥感图片的解读 林地与草地 两层别墅区（1）黑白影像：各物体的灰度不同。草地和林地颜色较深，建筑物为灰白色。遥感技术及其应用 / / 遥感图片的解读（2）彩色影像包括真彩色和假彩色真彩色：相片的色彩与天然实物的色彩十分接近。遥感技术及其应用 / / 遥感图片的解读假彩色：底片为非可见光波段相片，由人工根据需要添加颜色合成，与天然实物色彩不同。国产韩国合资水泥相同颜色的油漆在遥感相片中的差异遥感技术及其应用 / / 遥感图片的解读 标准假彩色：草、树和庄稼覆盖地区通常为红色，而水是蓝黑色或深蓝色的，城市、村庄等人工建筑为灰白色或浅蓝色。水文要素植被人工建筑红色深蓝色
蓝黑色灰白色
浅蓝色遥感技术及其应用 / / 遥感图片的解读判读上海市的遥感影像活动：1. 该影像属于哪种类型？3.在影像中指出老城区的大致范围以及植被的分布区域。2. 在影像中指出长江和黄浦江的位置。遥感技术及其应用 / / 遥感图片的解读三、遥感技术的应用这张遥感图反映出了什么呢？全 球 夜 间 的 灯 光 分 布你会把它应用到哪些领域呢？想一想遥感技术及其应用 / / 遥感技术的应用（一）遥感与资源普查遥感技术及其应用 / / 遥感技术的应用?
邵阳市西北非常规合成近天然色环形构造图像寻找矿产（环形构造常常表示有成矿区）遥感技术及其应用 / / 遥感技术的应用 全椒县孤山林场松毛虫危害分布图，红、黄、绿色分别代表反映重灾、中灾和无害区，黑色为非松林区。 资源调查应用遥感技术及其应用 / / 遥感技术的应用（二）遥感与环境灾害监测1998年5月21日14时1998年8月22日15时观察图中安乡的水情变化遥感技术及其应用 / / 遥感技术的应用根据这组遥感图，你能发布台风预警吗？四、课堂巩固遥感技术及其应用 / / 课堂巩固 在遥感技术中，可以根据植物的反射波谱特征判断植物的生长状况。读图回答下列问题。遥感技术及其应用 / / 课堂巩固1. 图中，重度病害植物反射率明显区别于健康植物反射率的波段是( )① 红外线 ② X 光
③ 可见光 ④ 紫外线
A． ① ② B．② ③
C． ③ ④ D．① ③D遥感技术及其应用 / / 课堂巩固2. 根据图中的原理，可用遥感技术直接( )① 划分植物类型
② 判读植物生长的土壤类型
③ 监测树木的生长状况
④ 估计粮食作物的产量
A．① ② B．② ③
C．③ ④ D．① ③C遥感技术及其应用 / / 课堂巩固3. 不同的地物和地物的不同状况也有不同的反射率，根据这个原理，可以利用遥感的工作有( )① 判断水体污染
② 判断人口分布
③ 分析城市大气污染
④ 估算工业生产总值
A．① ② B．② ③
C．③ ④ D．① ③D遥感技术及其应用 / / 课堂巩固4. 读“卫星遥感直观示意图” ，并回答下列问题： 遥感技术及其应用 / / 课堂巩固（1）填写遥感技术装备名称：
A ；
B ；
C 。（2）A装备的作用是 ；B装备的作用 。遥感平台 传感器 地面接收站 接收地物反射或辐射的电磁波信息 装载传感器
