5.2 生活中的透镜(要点讲解+当堂检测+答案)

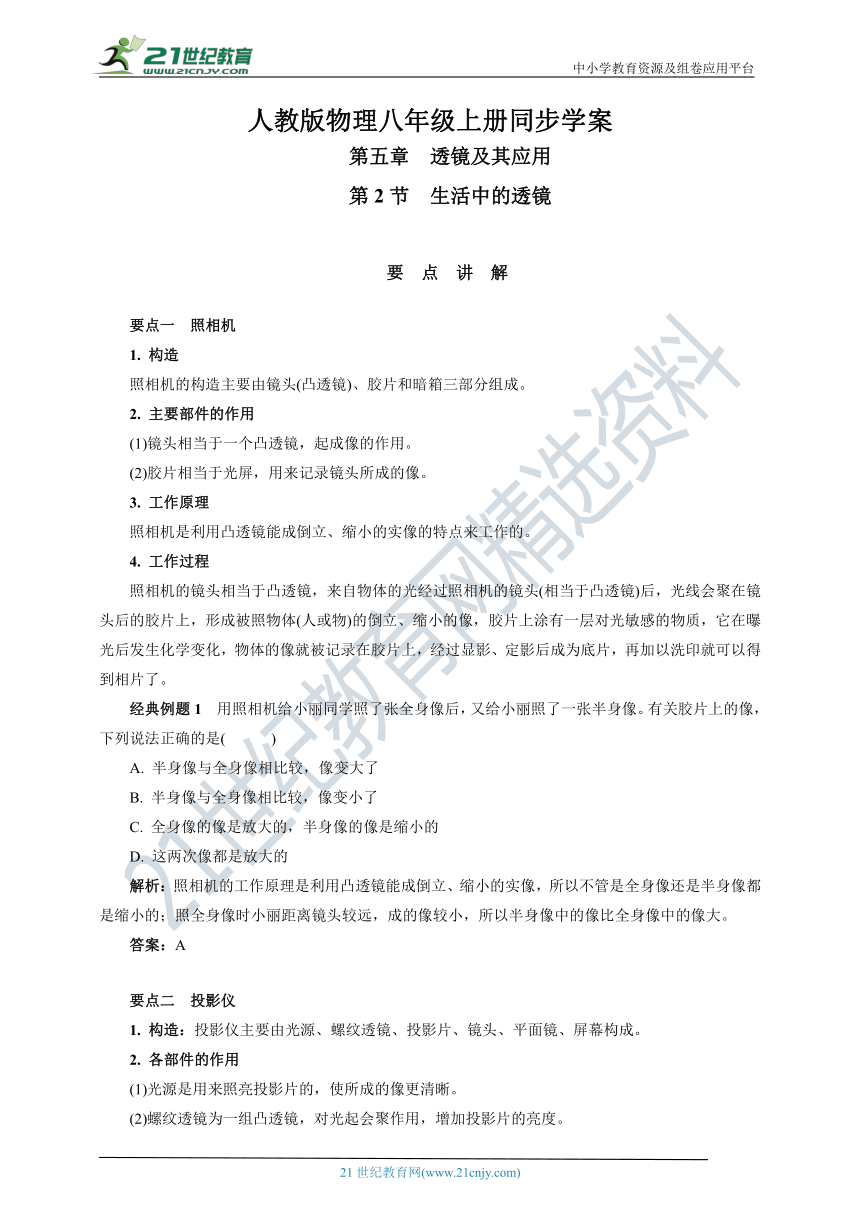

人教版物理八年级上册同步学案
第五章　透镜及其应用
第2节　生活中的透镜
要 点 讲 解
要点一　照相机
1. 构造
照相机的构造主要由镜头(凸透镜)、胶片和暗箱三部分组成。
2. 主要部件的作用
(1)镜头相当于一个凸透镜，起成像的作用。
(2)胶片相当于光屏，用来记录镜头所成的像。
3. 工作原理
照相机是利用凸透镜能成倒立、缩小的实像的特点来工作的。
4. 工作过程
照相机的镜头相当于凸透镜，来自物体的光经过照相机的镜头(相当于凸透镜)后，光线会聚在镜头后的胶片上，形成被照物体(人或物)的倒立、缩小的像，胶片上涂有一层对光敏感的物质，它在曝光后发生化学变化，物体的像就被记录在胶片上，经过显影、定影后成为底片，再加以洗印就可以得到相片了。
经典例题1　用照相机给小丽同学照了张全身像后，又给小丽照了一张半身像。有关胶片上的像，下列说法正确的是(　　　)
A. 半身像与全身像相比较，像变大了
B. 半身像与全身像相比较，像变小了
C. 全身像的像是放大的，半身像的像是缩小的
D. 这两次像都是放大的
解析：照相机的工作原理是利用凸透镜能成倒立、缩小的实像，所以不管是全身像还是半身像都是缩小的；照全身像时小丽距离镜头较远，成的像较小，所以半身像中的像比全身像中的像大。
答案：A
要点二　投影仪
1. 构造：投影仪主要由光源、螺纹透镜、投影片、镜头、平面镜、屏幕构成。
2. 各部件的作用
(1)光源是用来照亮投影片的，使所成的像更清晰。
(2)螺纹透镜为一组凸透镜，对光起会聚作用，增加投影片的亮度。
(3)投影片相当于成像的物体。
(4)镜头是一个凸透镜，起成像的作用。
(5)平面镜用来改变光的传播方向，使投影片能在屏幕上成像。
(6)屏幕相当于光屏，用来显示投影仪所成的像。
3. 工作原理：投影仪是根据凸透镜能成倒立、放大的实像的原理制成的。
4. 工作过程：投影仪上有一个相当于凸透镜的镜头，来自投影片上图案的光通过这个凸透镜成一个倒立、放大的实像。
经典例题2　如图所示，投影仪的镜头相当于一个凸透镜，来自投影仪的光通过镜头形成一个________(选填“正立”或“倒立”)、放大的实像，为使我们能在前方屏幕上看到像，在镜头的上方安装了一个平面镜，它的作用是________。
解析：投影仪是利用凸透镜能成倒立、放大的实像的原理制成的；投影仪成像时，按照光沿直线传播，会竖直向上射出，投不到屏幕上；加上平面镜后，改变了光的传播方向，从而使像能成在屏幕上。
答案：倒立　改变光路
要点三　放大镜
1. 原理：放大镜是根据凸透镜能成正立、放大虚像的原理工作的。
2. 工作过程：放大镜是一个凸透镜，把它放在被观察物体和眼睛之间，适当调节放大镜和物体之间的距离，透过放大镜我们可以看到物体被放大了的虚像。
经典例题3　如图所示，透过晶莹剔透的露珠观察到叶脉变粗，此时叶脉所成的像与________(选填“照相机”“投影仪”或“放大镜”)所成像的性质相同。
解析：露珠中间厚、边缘薄，相当于凸透镜，叶脉变粗，是因为叶脉在露珠的作用下，成正立、放大的虚像，这与放大镜所成像的性质相同。
答案：放大镜
要点四　实像和虚像
1. 凸透镜成实像
照相机和投影仪所成的像，是光通过凸透镜折射后形成的，如果把感光胶片放在像的位置上，能记录下所成的像。这种像叫实像。
实像是来自物体的光通过凸透镜后会聚而成的。
物体和实像分别位于凸透镜的两侧。
2. 凸透镜所成的虚像
平面镜所成的像是虚像，放大镜所成的像也是虚像。凸透镜成虚像时，来自物体的光通过凸透镜后没有形成会聚光线，只是人眼逆着光的方向看去，感觉光是从放置物体的那一侧成像处发出的，所以物体和虚像位于凸透镜的同侧。
经典例题4　在生活中我们经常可以观察到“实像”和“虚像”，它们的区别是：(1)实像是由________会聚而成的，而虚像是由________会聚而成的；(2)实像_______________________用光屏接收，而虚像________用光屏接收，在我们所学过的光学元件中能使物体成“虚像”的有________。(写出一例即可)
解析：实像是实际光线会聚成的，虚像不是实际光线会聚成的，而是由实际光线的反向延长线会聚成的；实像可以用光屏接收到，虚像不能用光屏接收到；实像与虚像都可以用眼睛接收到；在我们所学过的光学元件中能使物体成“虚像”的有平面镜成虚像，放大镜成正立放大的虚像等。
答案：实际光线　实际光线的反向延长线　能　不能　放大镜
当 堂 检 测
1. 外出旅游，照相机是我们必备的工具，它能记录我们沿途所见的美丽风光，在照相机构造中有一个关键的成像光学元件，它相当于一个(　　)
A. 反光镜　　　　 B. 凹面镜 C. 平面镜 D. 凸透镜
2. 放电影时，电影胶片上的图案经凸透镜在银幕上成的是(　　)
A. 倒立、放大的虚像 B. 正立、放大的实像
C. 正立、放大的虚像 D. 倒立、放大的实像
3. 下列关于实像与虚像的说法中正确的是(　　)
A. 放大的总是虚像，实像有放大也有缩小的
B. 实像能在光屏上呈现，虚像则不能
C. 虚像就是影子，实像是由实际光线会聚而成的
D. 光线经折射后总是成实像，经平面镜反射后总是成虚像
4. 用放大镜观察报纸上面的字，要想使报纸上的字变得大些，应该(　　)
A. 将凸透镜靠近报纸观察所成的像
B. 凸透镜和报纸不动，眼睛靠近凸透镜，观察所成的像
C. 适当增大凸透镜和报纸的距离，观察所成的像
D. 凸透镜距离报纸的距离越远越好
5. 下列关于实像和虚像的说法中，正确的是(　　)
A. 实像是由光的折射形成的，虚像是由光的反射形成的
B. 看到实像时有光进入人眼，看到虚像时没有光进入人眼
C. 实像是缩小或放大的，虚像都是放大的
D. 实像能用光屏承接，虚像不能用光屏承接
6. 医用体温计的刻度部分为三棱体，横截面如图所示，其正面呈圆弧形，这样就可看清体温计内极细的水银柱，便于读数，这是因为圆弧形玻璃的作用相当于 ，我们用它能看到水银柱被放大后正立的 (选填“虚”或“实”)像。
7. 毕业前夕同学们用照相机拍毕业照时，要想使被拍的景物成的像大一些，照相机与被拍景物之间的距离应 一些，底片跟镜头间的距离(暗箱)应 一些。(均选填“增大”“减小”或“不变”)
8. 如图所示是投影仪的成像原理图。在使用教学投影仪时，来自投影片的光，通过凸透镜后会聚在屏幕上。要想在屏幕上得到的画面小一些，应当进行的操作是：将镜头(凸透镜)适当向 (选填“上”或“下”)调，同时将投影仪 (选填“靠近”或“远离”)屏幕。要想使成的像投在竖直放置的屏幕上，应在镜头上方位置加一平面镜，它的作用是 。
当堂检测参考答案
1. D 2. D 3. B 4. C 5. D
6. 凸透镜(或放大镜) 虚
7. 减小 增大
8. 上 靠近 改变光的传播方向，使图像成在屏幕上
