人教版九年级第十八章第3节测量小灯泡的电功率同步练习（含答案）

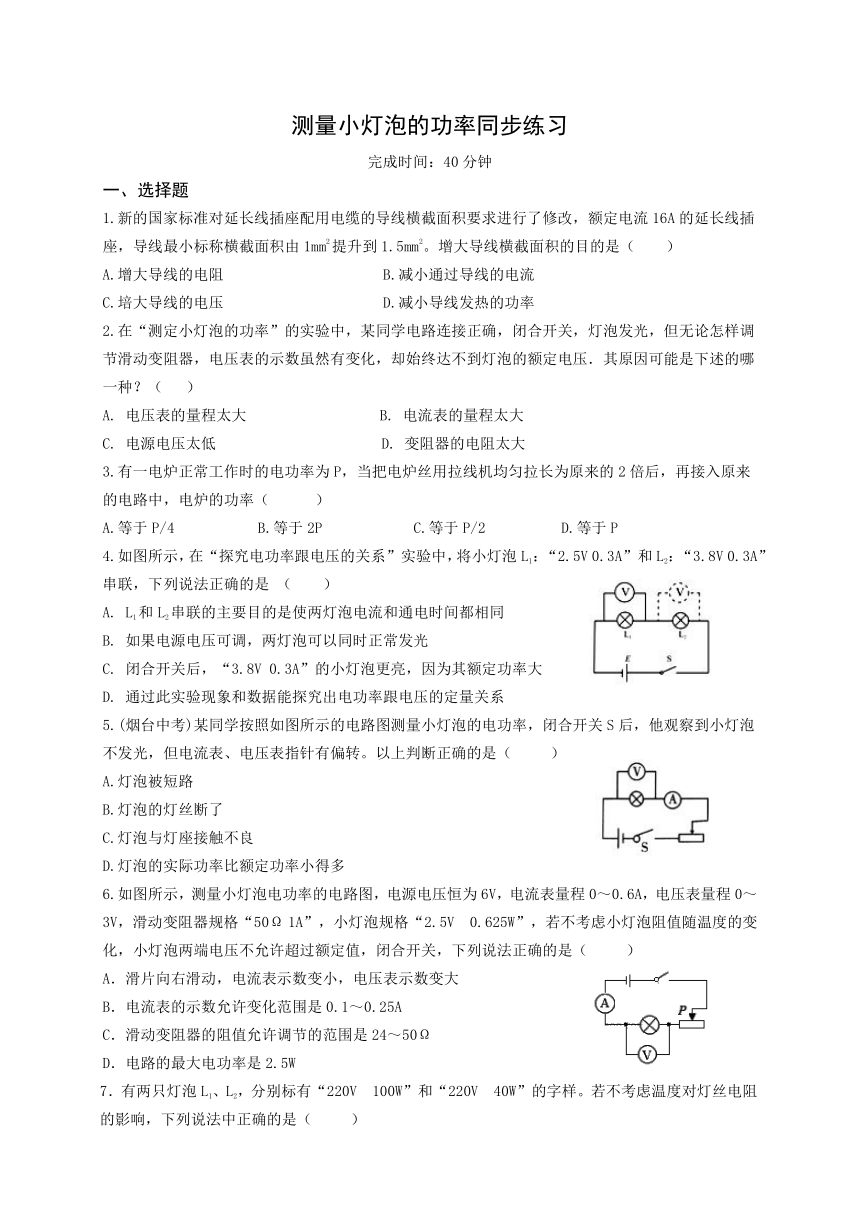

测量小灯泡的功率同步练习
完成时间：40分钟
一、选择题
1.新的国家标准对延长线插座配用电缆的导线横截面积要求进行了修改，额定电流16A的延长线插座，导线最小标称横截面积由1mm2提升到1.5mm2。增大导线横截面积的目的是（ ）
A.增大导线的电阻 B.减小通过导线的电流
C.培大导线的电压 D.减小导线发热的功率
2.在“测定小灯泡的功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但无论怎样调节滑动变阻器，电压表的示数虽然有变化，却始终达不到灯泡的额定电压．其原因可能是下述的哪一种？（ ）
A. 电压表的量程太大 B. 电流表的量程太大
C. 电源电压太低 D. 变阻器的电阻太大
3.有一电炉正常工作时的电功率为P，当把电炉丝用拉线机均匀拉长为原来的2倍后，再接入原来的电路中，电炉的功率（ ）
A.等于P/4 B.等于2P C.等于P/2 D.等于P
4.如图所示，在“探究电功率跟电压的关系”实验中，将小灯泡L1：“2.5V 0.3A”和L2：“3.8V 0.3A”串联，下列说法正确的是 （ ）
A. L1和L2串联的主要目的是使两灯泡电流和通电时间都相同
B. 如果电源电压可调，两灯泡可以同时正常发光
C. 闭合开关后，“3.8V 0.3A”的小灯泡更亮，因为其额定功率大
D. 通过此实验现象和数据能探究出电功率跟电压的定量关系
5.(烟台中考)某同学按照如图所示的电路图测量小灯泡的电功率，闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针有偏转。以上判断正确的是（ ）
A.灯泡被短路
B.灯泡的灯丝断了
C.灯泡与灯座接触不良
D.灯泡的实际功率比额定功率小得多
6.如图所示，测量小灯泡电功率的电路图，电源电压恒为6V，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格“50Ω 1A”，小灯泡规格“2.5V 0.625W”，若不考虑小灯泡阻值随温度的变化，小灯泡两端电压不允许超过额定值，闭合开关，下列说法正确的是（　 　）
A．滑片向右滑动，电流表示数变小，电压表示数变大
B．电流表的示数允许变化范围是0.1～0.25A
C．滑动变阻器的阻值允许调节的范围是24～50Ω
D．电路的最大电功率是2.5W

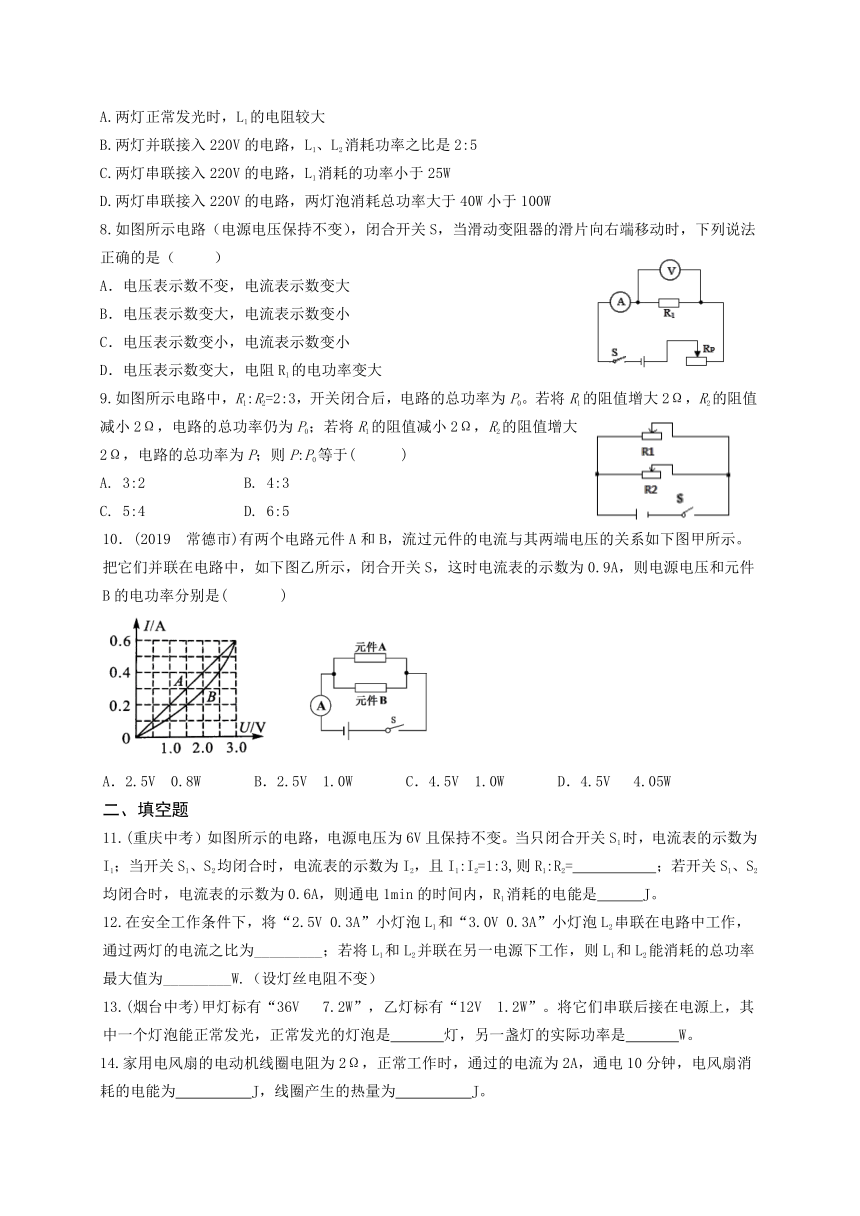

7．有两只灯泡L1、L2，分别标有“220V 100W”和“220V 40W”的字样。若不考虑温度对灯丝电阻的影响，下列说法中正确的是（ ）
A.两灯正常发光时，L1的电阻较大
B.两灯并联接入220V的电路，L1、L2消耗功率之比是2:5
C.两灯串联接入220V的电路，L1消耗的功率小于25W
D.两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W
8.如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（ 　　）
A．电压表示数不变，电流表示数变大
B．电压表示数变大，电流表示数变小
C．电压表示数变小，电流表示数变小
D．电压表示数变大，电阻R1的电功率变大
9.如图所示电路中，R1:R2=2:3，开关闭合后，电路的总功率为P0。若将R1的阻值增大2Ω，R2的阻值减小2Ω，电路的总功率仍为P0；若将R1的阻值减小2Ω，R2的阻值增大2Ω，电路的总功率为P；则P:P0等于( )
A. 3:2 B. 4:3
C. 5:4 D. 6:5
10．(2019 常德市)有两个电路元件A和B，流过元件的电流与其两端电压的关系如下图甲所示。把它们并联在电路中，如下图乙所示，闭合开关S，这时电流表的示数为0.9A，则电源电压和元件B的电功率分别是( )

A．2.5V 0.8W B．2.5V 1.0W C．4.5V 1.0W D．4.5V 4.05W
二、填空题
11.(重庆中考）如图所示的电路，电源电压为6V且保持不变。当只闭合开关S1时，电流表的示数为I1；当开关S1、S2均闭合时，电流表的示数为I2，且I1:I2=1:3,则R1:R2= ；若开关S1、S2均闭合时，电流表的示数为0.6A，则通电1min的时间内，R1消耗的电能是 J。
12.在安全工作条件下，将“2.5V 0.3A”小灯泡L1和“3.0V 0.3A”小灯泡L2串联在电路中工作，通过两灯的电流之比为_________；若将L1和L2并联在另一电源下工作，则L1和L2能消耗的总功率最大值为_________W.（设灯丝电阻不变）
13.(烟台中考)甲灯标有“36V 7.2W”，乙灯标有“12V 1.2W”。将它们串联后接在电源上，其中一个灯泡能正常发光，正常发光的灯泡是 灯，另一盏灯的实际功率是 W。
14.家用电风扇的电动机线圈电阻为2Ω，正常工作时，通过的电流为2A，通电10分钟，电风扇消耗的电能为　 　J，线圈产生的热量为　 　J。

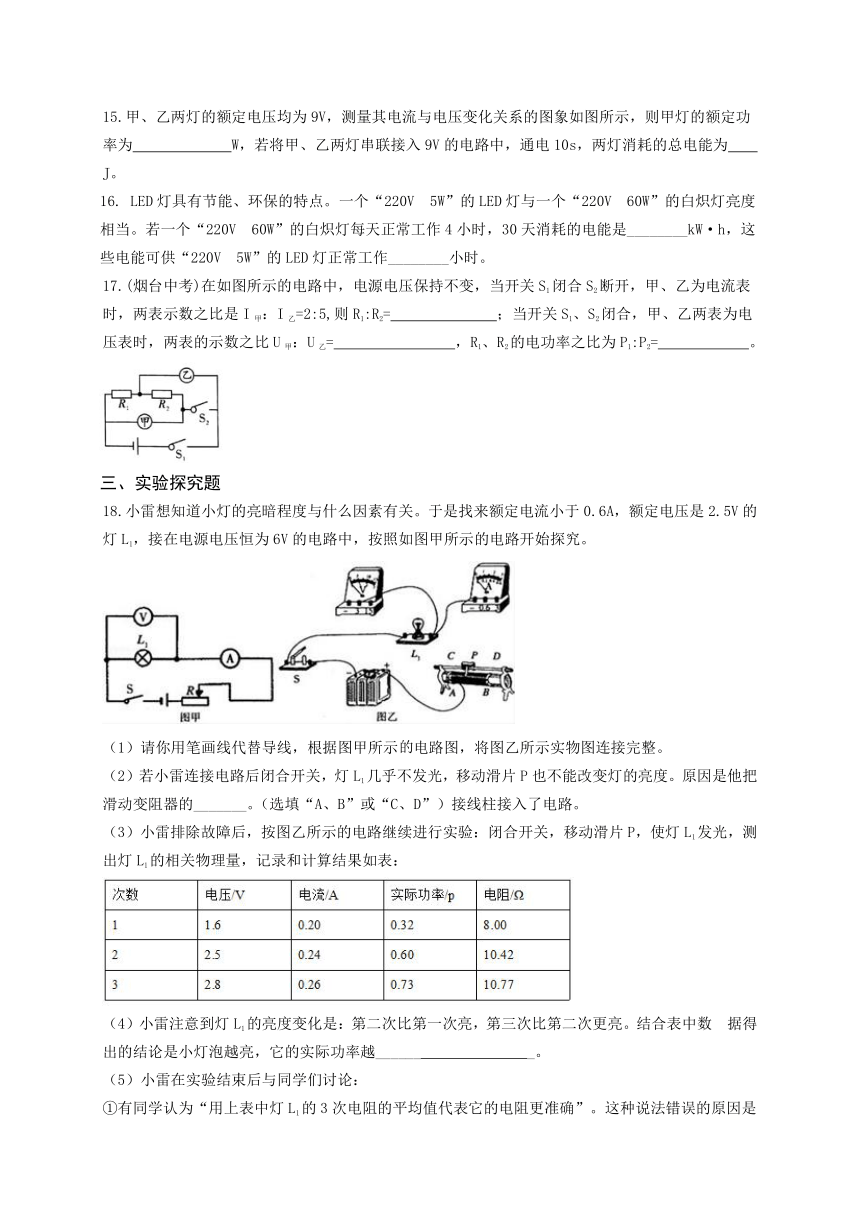

15.甲、乙两灯的额定电压均为9V，测量其电流与电压变化关系的图象如图所示，则甲灯的额定功率为 W，若将甲、乙两灯串联接入9V的电路中，通电10s，两灯消耗的总电能为 J。
16. LED灯具有节能、环保的特点。一个“220V 5W”的LED灯与一个“220V 60W”的白炽灯亮度相当。若一个“220V 60W”的白炽灯每天正常工作4小时，30天消耗的电能是________kW·h，这些电能可供“220V 5W”的LED灯正常工作________小时。
17.(烟台中考)在如图所示的电路中，电源电压保持不变，当开关S1闭合S2断开，甲、乙为电流表时，两表示数之比是I甲：I乙=2:5,则R1:R2= ；当开关S1、S2闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙= ，R1、R2的电功率之比为P1:P2= 。

三、实验探究题
18.小雷想知道小灯的亮暗程度与什么因素有关。于是找来额定电流小于0.6A，额定电压是2.5V的灯L1，接在电源电压恒为6V的电路中，按照如图甲所示的电路开始探究。
（1）请你用笔画线代替导线，根据图甲所示电路图，将图乙所示实物图连接完整。
（2）若小雷连接电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的_______。（选填“A、B”或“C、D”）接线柱接入了电路。
（3）小雷排除故障后，按图乙所示的电路继续进行实验：闭合开关，移动滑片P，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如表：

（4）小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数 据得出的结论是小灯泡越亮，它的实际功率越______ _。
（5）小雷在实验结束后与同学们讨论：

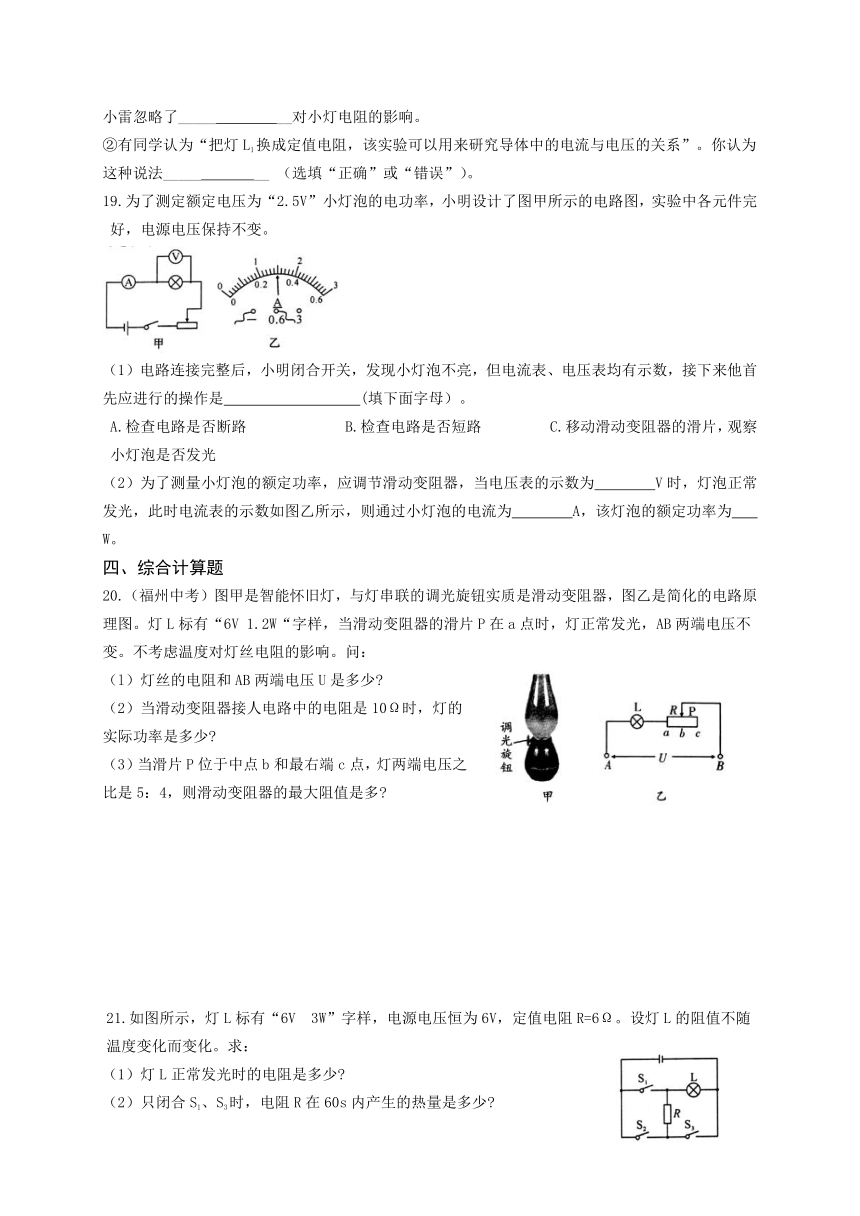

①有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确”。这种说法错误的原因是小雷忽略了_____ __对小灯电阻的影响。
②有同学认为“把灯L1换成定值电阻，该实验可以用来研究导体中的电流与电压的关系”。你认为这种说法_____ __ （选填“正确”或“错误”）。
19.为了测定额定电压为“2.5V”小灯泡的电功率，小明设计了图甲所示的电路图，实验中各元件完好，电源电压保持不变。

（1）电路连接完整后，小明闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是 (填下面字母）。
A.检查电路是否断路 B.检查电路是否短路 C.移动滑动变阻器的滑片，观察小灯泡是否发光
（2）为了测量小灯泡的额定功率，应调节滑动变阻器，当电压表的示数为 V时，灯泡正常发光，此时电流表的示数如图乙所示，则通过小灯泡的电流为 A，该灯泡的额定功率为 W。
四、综合计算题
20.（福州中考）图甲是智能怀旧灯，与灯串联的调光旋钮实质是滑动变阻器，图乙是简化的电路原理图。灯L标有“6V 1.2W“字样，当滑动变阻器的滑片P在a点时，灯正常发光，AB两端电压不变。不考虑温度对灯丝电阻的影响。问：
（l）灯丝的电阻和AB两端电压U是多少?
（2）当滑动变阻器接人电路中的电阻是10Ω时，灯的实际功率是多少?
（3）当滑片P位于中点b和最右端c点，灯两端电压之比是5：4，则滑动变阻器的最大阻值是多?







21.如图所示，灯L标有“6V 3W”字样，电源电压恒为6V，定值电阻R=6Ω。设灯L的阻值不随温度变化而变化。求：
（1）灯L正常发光时的电阻是多少?
（2）只闭合S1、S3时，电阻R在60s内产生的热量是多少?

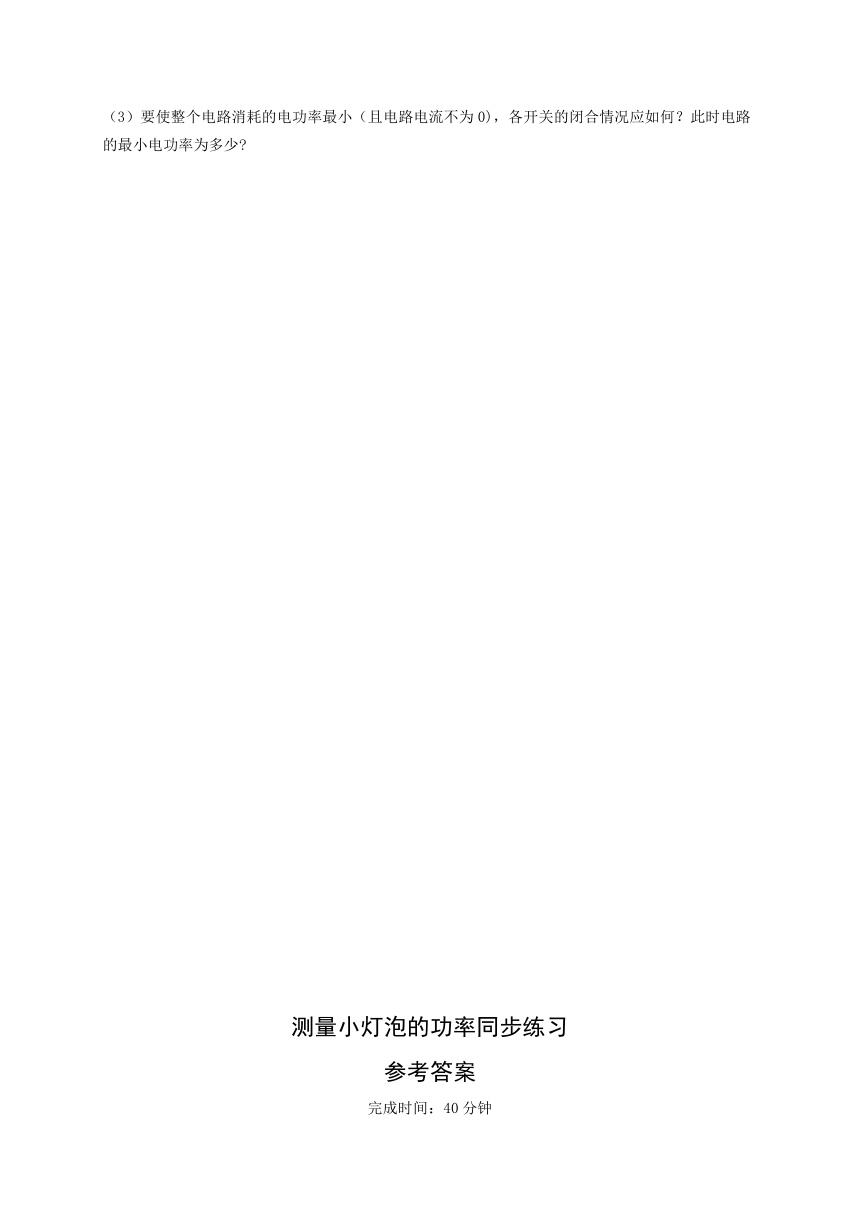

（3）要使整个电路消耗的电功率最小（且电路电流不为0)，各开关的闭合情况应如何？此时电路的最小电功率为多少?






























测量小灯泡的功率同步练习
参考答案
完成时间：40分钟
一、选择题
1.新的国家标准对延长线插座配用电缆的导线横截面积要求进行了修改，额定电流16A的延长线插座，导线最小标称横截面积由1mm2提升到1.5mm2。增大导线横截面积的目的是（ D ）
A.增大导线的电阻 B.减小通过导线的电流
C.培大导线的电压 D.减小导线发热的功率
2.在“测定小灯泡的功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但无论怎样调节滑动变阻器，电压表的示数虽然有变化，却始终达不到灯泡的额定电压．其原因可能是下述的哪一种？（ C）
A. 电压表的量程太大 B. 电流表的量程太大
C. 电源电压太低 D. 变阻器的电阻太大
3.有一电炉正常工作时的电功率为P，当把电炉丝用拉线机均匀拉长为原来的2倍后，再接入原来的电路中，电炉的功率（ A ）
A.等于P/4 B.等于2P C.等于P/2 D.等于P
4.如图所示，在“探究电功率跟电压的关系”实验中，将小灯泡L1：“2.5V 0.3A”和L2：“3.8V 0.3A”串联，下列说法正确的是 （ B）
A. L1和L2串联的主要目的是使两灯泡电流和通电时间都相同
B. 如果电源电压可调，两灯泡可以同时正常发光
C. 闭合开关后，“3.8V 0.3A”的小灯泡更亮，因为其额定功率大
D. 通过此实验现象和数据能探究出电功率跟电压的定量关系
5.(烟台中考)某同学按照如图所示的电路图测量小灯泡的电功率，闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针有偏转。以上判断正确的是（ D ）
A.灯泡被短路
B.灯泡的灯丝断了
C.灯泡与灯座接触不良
D.灯泡的实际功率比额定功率小得多
6.如图所示，测量小灯泡电功率的电路图，电源电压恒为6V，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格“50Ω 1A”，小灯泡规格“2.5V 0.625W”，若不考虑小灯泡阻值随温度的变化，小灯泡两端电压不允许超过额定值，闭合开关，下列说法正确的是（　B　）
A．滑片向右滑动，电流表示数变小，电压表示数变大
B．电流表的示数允许变化范围是0.1～0.25A
C．滑动变阻器的阻值允许调节的范围是24～50Ω
D．电路的最大电功率是2.5W
7．有两只灯泡L1、L2，分别标有“220V 100W”和“220V 40W”的字样。若不考虑温度对灯丝电阻的影响，下列说法中正确的是（ C ）
A.两灯正常发光时，L1的电阻较大
B.两灯并联接入220V的电路，L1、L2消耗功率之比是2:5
C.两灯串联接入220V的电路，L1消耗的功率小于25W
D.两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W
8.如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（D　　）
A．电压表示数不变，电流表示数变大
B．电压表示数变大，电流表示数变小
C．电压表示数变小，电流表示数变小
D．电压表示数变大，电阻R1的电功率变大
9.如图所示电路中，R1:R2=2:3，开关闭合后，电路的总功率为P0。若将R1的阻值增大2Ω，R2的阻值减小2Ω，电路的总功率仍为P0；若将R1的阻值减小2Ω，R2的阻值增大2Ω，电路的总功率为P；则P:P0等于( A )
A. 3:2 B. 4:3
C. 5:4 D. 6:5
10．(2019 常德市)有两个电路元件A和B，流过元件的电流与其两端电压的关系如下图甲所示。把它们并联在电路中，如下图乙所示，闭合开关S，这时电流表的示数为0.9A，则电源电压和元件B的电功率分别是( B )

A．2.5V 0.8W B．2.5V 1.0W C．4.5V 1.0W D．4.5V 4.05W
二、填空题
11.(重庆中考）如图所示的电路，电源电压为6V且保持不变。当只闭合开关S1时，电流表的示数为I1；当开关S1、S2均闭合时，电流表的示数为I2，且I1:I2=1:3,则R1:R2= ；若开关S1、S2均闭合时，电流表的示数为0.6A，则通电1min的时间内，R1消耗的电能是 J。
【答案】1：2 144
12.在安全工作条件下，将“2.5V 0.3A”小灯泡L1和“3.0V 0.3A”小灯泡L2串联在电路中工作，通过两灯的电流之比为_________；若将L1和L2并联在另一电源下工作，则L1和L2能消耗的总功率最大值为_________W.（设灯丝电阻不变）
【答案】1：1 1.375
13.(烟台中考)甲灯标有“36V 7.2W”，乙灯标有“12V 1.2W”。将它们串联后接在电源上，其中一个灯泡能正常发光，正常发光的灯泡是 灯，另一盏灯的实际功率是 W。
【答案】乙灯 1.8
14.家用电风扇的电动机线圈电阻为2Ω，正常工作时，通过的电流为2A，通电10分钟，电风扇消耗的电能为　 　J，线圈产生的热量为　 　J。
【答案】 2.64×105 4.8×103
15.甲、乙两灯的额定电压均为9V，测量其电流与电压变化关系的图象如图所示，则甲灯的额定功率为 W，若将甲、乙两灯串联接入9V的电路中，通电10s，两灯消耗的总电能为 J。
【答案】7.2 3.6
16. LED灯具有节能、环保的特点。一个“220V 5W”的LED灯与一个“220V 60W”的白炽灯亮度相当。若一个“220V 60W”的白炽灯每天正常工作4小时，30天消耗的电能是________kW·h，这些电能可供“220V 5W”的LED灯正常工作________小时。
【答案】7.2 1.44×103
17.(烟台中考)在如图所示的电路中，电源电压保持不变，当开关S1闭合S2断开，甲、乙为电流表时，两表示数之比是I甲：I乙=2:5,则R1:R2= ；当开关S1、S2闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙= ，R1、R2的电功率之比为P1:P2= 。

【答案】2：3 5：3 2：3
三、实验探究题
18.小雷想知道小灯的亮暗程度与什么因素有关。于是找来额定电流小于0.6A，额定电压是2.5V的灯L1，接在电源电压恒为6V的电路中，按照如图甲所示的电路开始探究。
（1）请你用笔画线代替导线，根据图甲所示电路图，将图乙所示实物图连接完整。
（2）若小雷连接电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的_______。（选填“A、B”或“C、D”）接线柱接入了电路。
（3）小雷排除故障后，按图乙所示的电路继续进行实验：闭合开关，移动滑片P，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如表：

（4）小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数 据得出的结论是小灯泡越亮，它的实际功率越______ _。
（5）小雷在实验结束后与同学们讨论：
①有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确”。这种说法错误的原因是小雷忽略了_____ __对小灯电阻的影响。
②有同学认为“把灯L1换成定值电阻，该实验可以用来研究导体中的电流与电压的关系”。你认为这种说法_____ __ （选填“正确”或“错误”）。
【答案】（1） （2）AB （3 越大 （4）温度 （5）正确。
19.为了测定额定电压为“2.5V”小灯泡的电功率，小明设计了图甲所示的电路图，实验中各元件完好，电源电压保持不变。

（1）电路连接完整后，小明闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是 (填下面字母）。
A.检查电路是否断路 B.检查电路是否短路 C.移动滑动变阻器的滑片，观察小灯泡是否发光
（2）为了测量小灯泡的额定功率，应调节滑动变阻器，当电压表的示数为 V时，灯泡正常发光，此时电流表的示数如图乙所示，则通过小灯泡的电流为 A，该灯泡的额定功率为 W。
【答案】（1）C （2）2.5 0.3 0.75
四、综合计算题
20.（福州中考）图甲是智能怀旧灯，与灯串联的调光旋钮实质是滑动变阻器，图乙是简化的电路原理图。灯L标有“6V 1.2W“字样，当滑动变阻器的滑片P在a点时，灯正常发光，AB两端电压不变。不考虑温度对灯丝电阻的影响。问：

（l）灯丝的电阻和AB两端电压U是多少?
（2）当滑动变阻器接人电路中的电阻是10Ω时，灯的实际功率是多少?
（3）当滑片P位于中点b和最右端c点，灯两端电压之比是5：4，则滑动变阻器的最大阻值是多?
【解析】
（1）P=UI得，，
滑片P在a端时，灯L正常发光，所以
（2）因为灯L与滑动变阻器串联，所以R总=RL+R1=30Ω+10Ω=40Ω
，
（3）滑片P在b点时，灯泡两端电压
消片P在c点时，灯泡两端电压
依题意条件：，，即有， 解之得
21.如图所示，灯L标有“6V 3W”字样，电源电压恒为6V，定值电阻R=6Ω。设灯L的阻值不随温度变化而变化。求：
（1）灯L正常发光时的电阻是多少?
（2）只闭合S1、S3时，电阻R在60s内产生的热量是多少?
（3）要使整个电路消耗的电功率最小（且电路电流不为0)，各开关的闭合情况应如何？此时电路的最小电功率为多少?
【解析】
（1）（1）灯L正常发光的电阻Ω
（2）只闭合S1、S3，L和R并联，所以电阻R产生的热量
（3）因为，当R最大时，P最小，所以闭合开关S2,断开S1、S3，R、L形成串联电路，电路总电阻R总=RL+R=12Ω+6Ω=18Ω,
