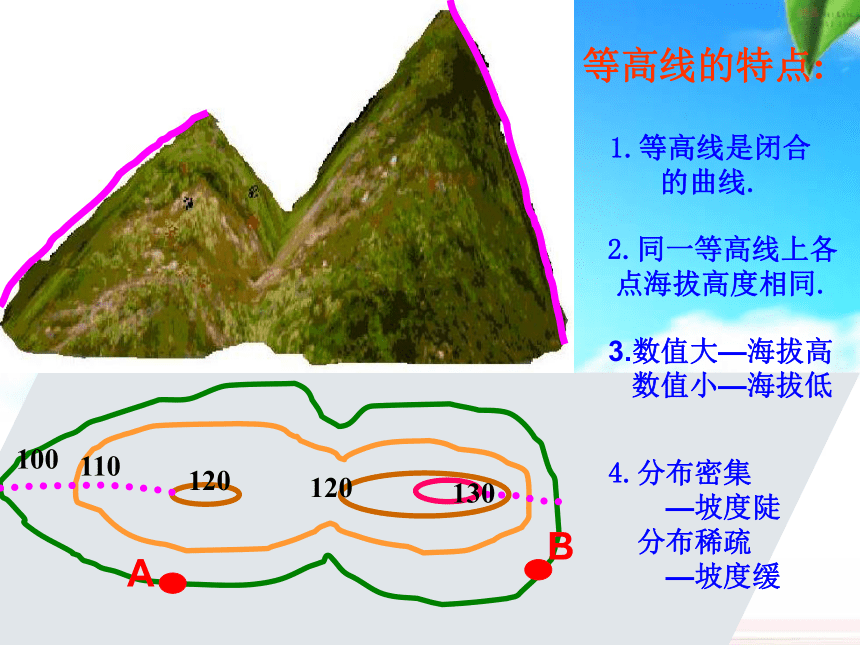

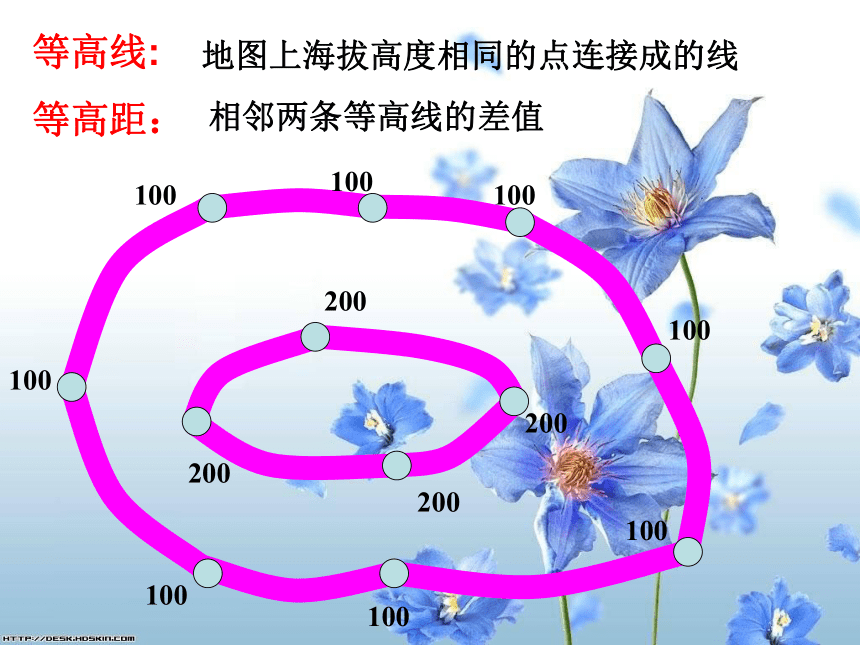

课件23张PPT。100100100100100100100100200200200200等高线:地图上海拔高度相同的点连接成的线相邻两条等高线的差值 等高距:等高线绘制130120120110100等高线地形图120120130110100等高线的特点:1.等高线是闭合 的曲线.2.同一等高线上各点海拔高度相同.4.分布密集
—坡度陡
分布稀疏
—坡度缓3.数值大—海拔高

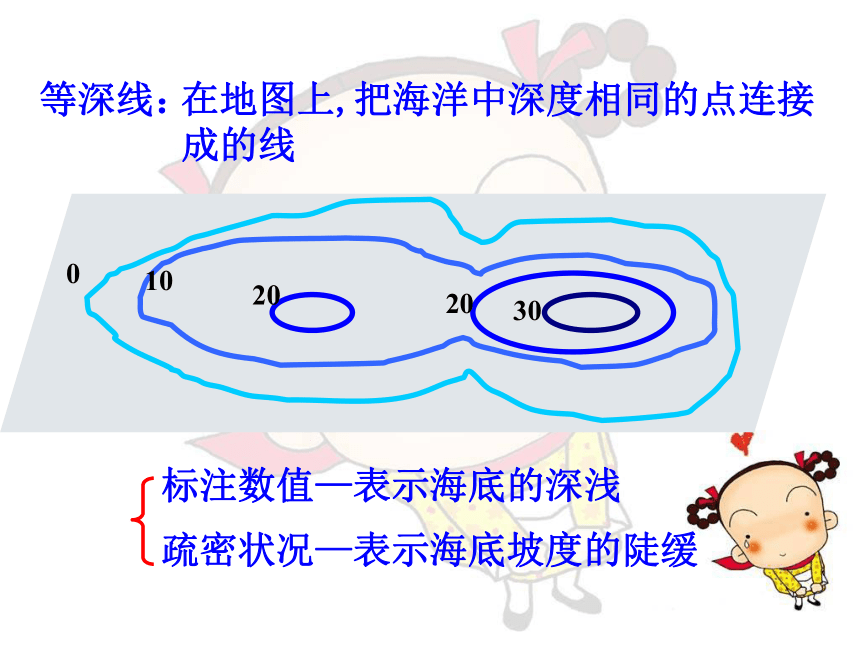

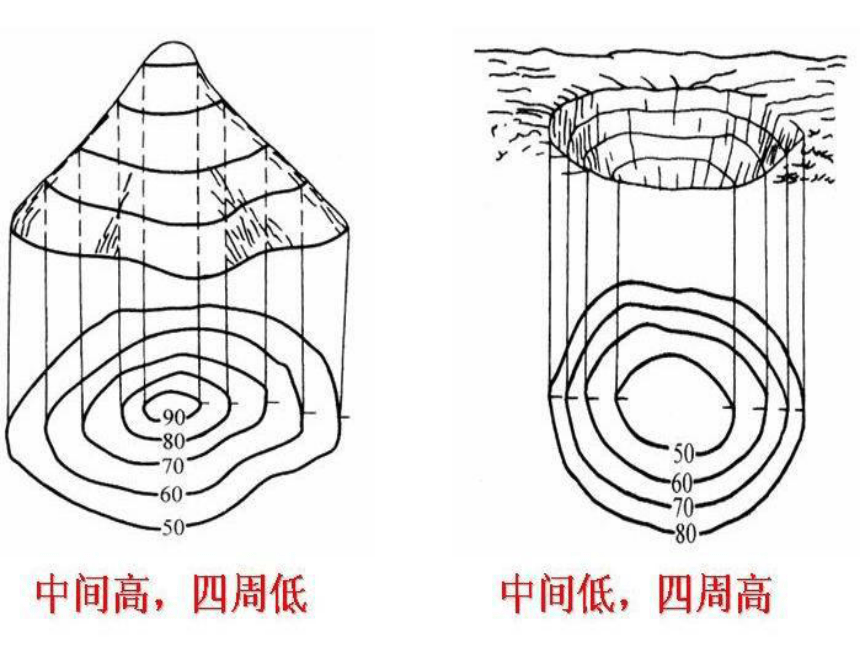

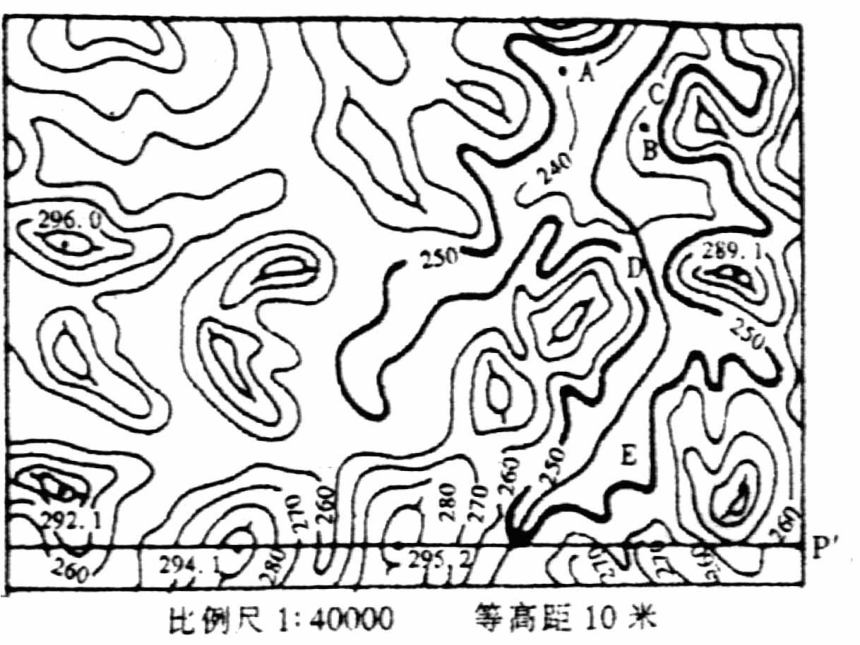

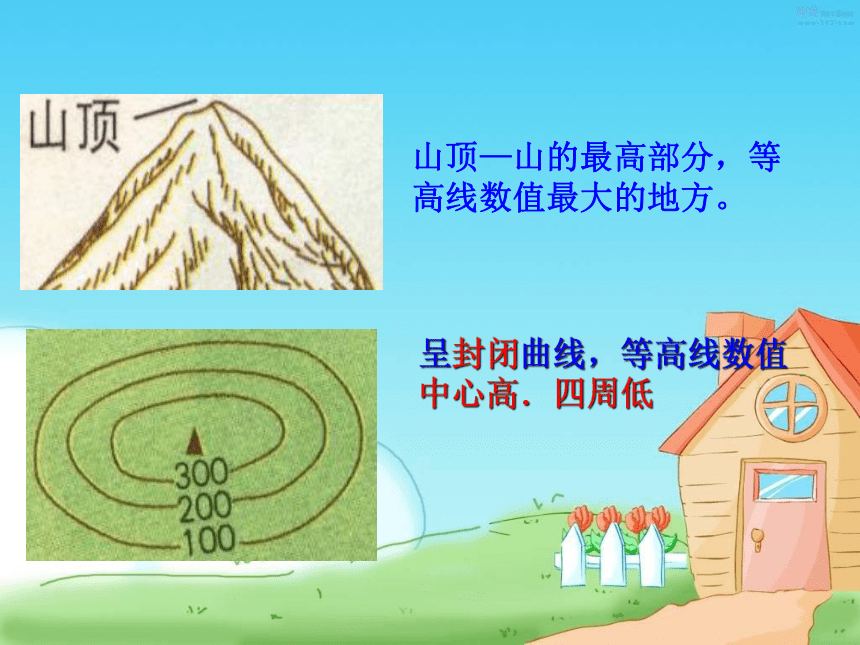

数值小—海拔低AB202030100在地图上,把海洋中深度相同的点连接成的线等深线:标注数值—表示海底的深浅疏密状况—表示海底坡度的陡缓山体的不同部位山谷山顶—山的最高部分,等高线数值最大的地方。呈封闭曲线,等高线数值中心高.四周低山脊—山岭的顶部,呈线状延伸。类似房屋的屋脊,马背的脊梁。等高线的弯曲部分向低 处(等高线数值小的方向)凸出。山脊山谷—山脊之间的低洼部分,呈线状延伸。等高线弯曲的部分向高处(等高线数值大的方向)凸出。山谷鞍部—相邻两个山顶之间相对低下的部分。由一对等高线组成的中间部分。鞍部陡崖—近于垂直的山坡,又称峭壁。多条等高线重叠的地方,加上 表示。密闭等高线的最内层,数字内大外小.等高线的弯曲部分向低处凸出。等高线弯曲的部分向高处凹进。多条等高线重叠的地方,加上 表示。由一对等高线组成的中间部分。如何根据等高线地形图判读山体1、读出每条等高线的数值2、据数值变化确定地面高低起伏3、据等高线疏密判断坡度陡缓4、据等高线弯曲状况判断山脊、山谷例题:指出下图中的各种地形。鞍部山谷 陡崖 山 顶山脊ABCDE210在等高线地形图上区分地形1、山顶:闭合等高线数值从中心向四周逐渐降低
2、盆地:闭合等高线数值从中心向四周逐渐升高山顶盆
地100海拔200米以下,地面起伏很小平原高原海拔1000米以上,地面较平坦,边缘陡峭3.4.102010401060240250260丘陵海拔200至500米,地面崎岖5.
