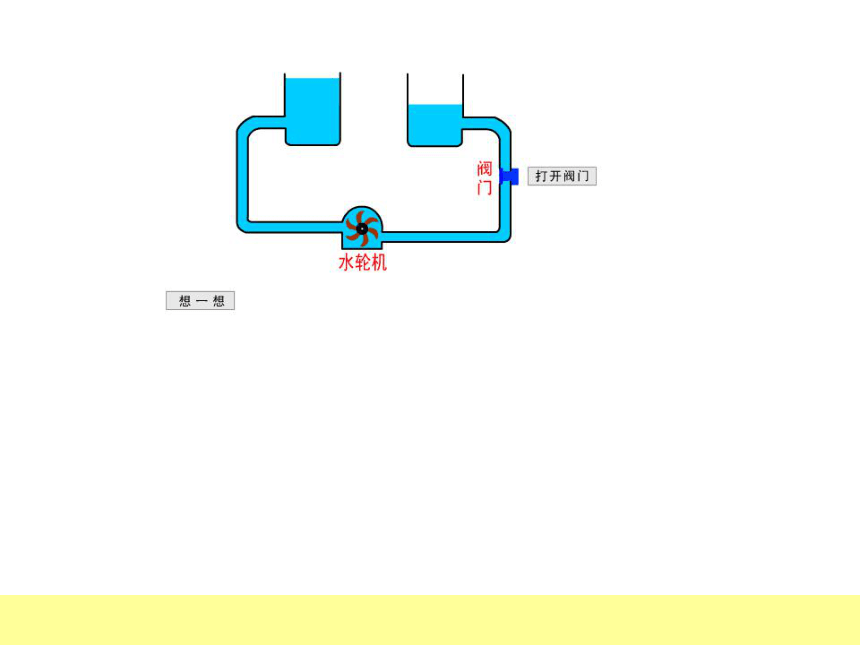

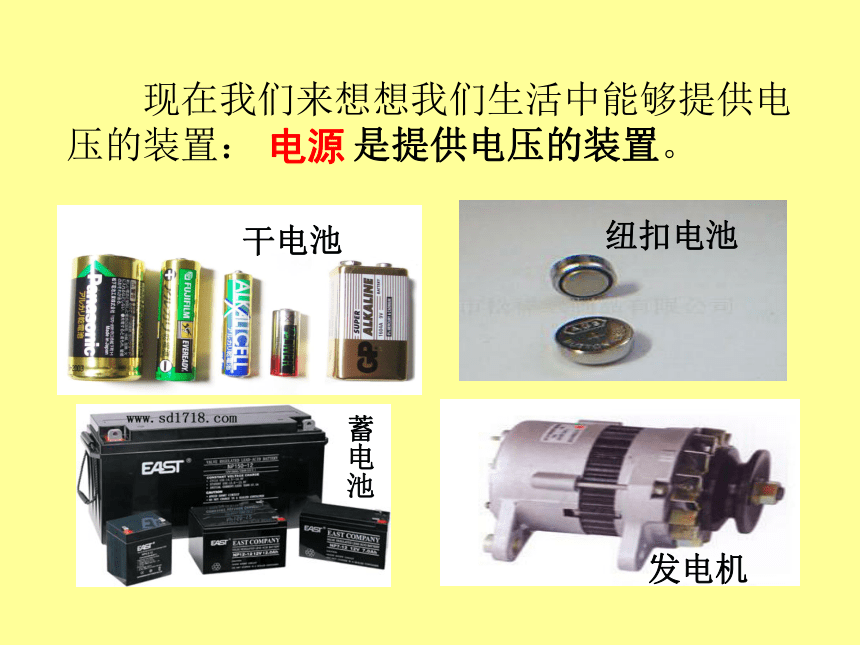

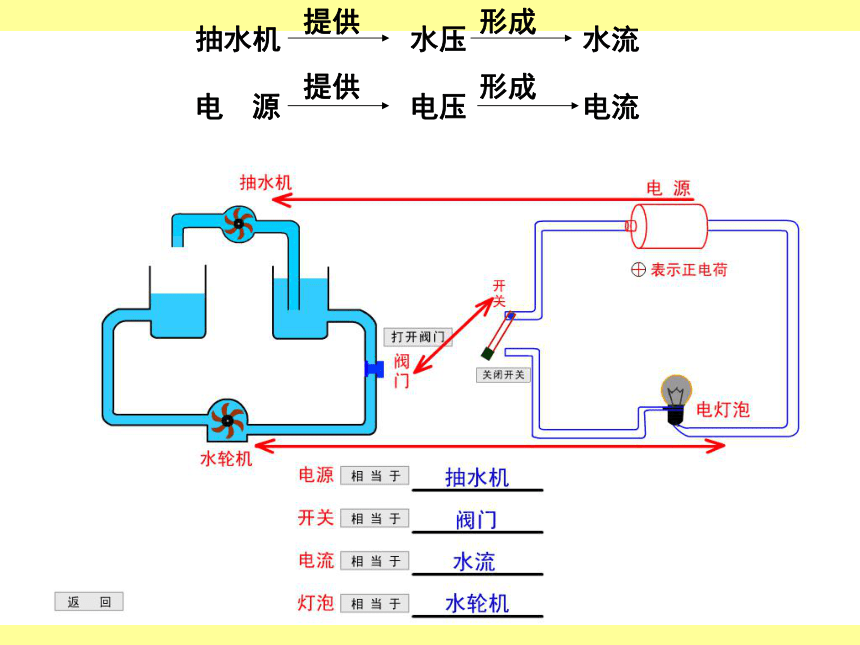

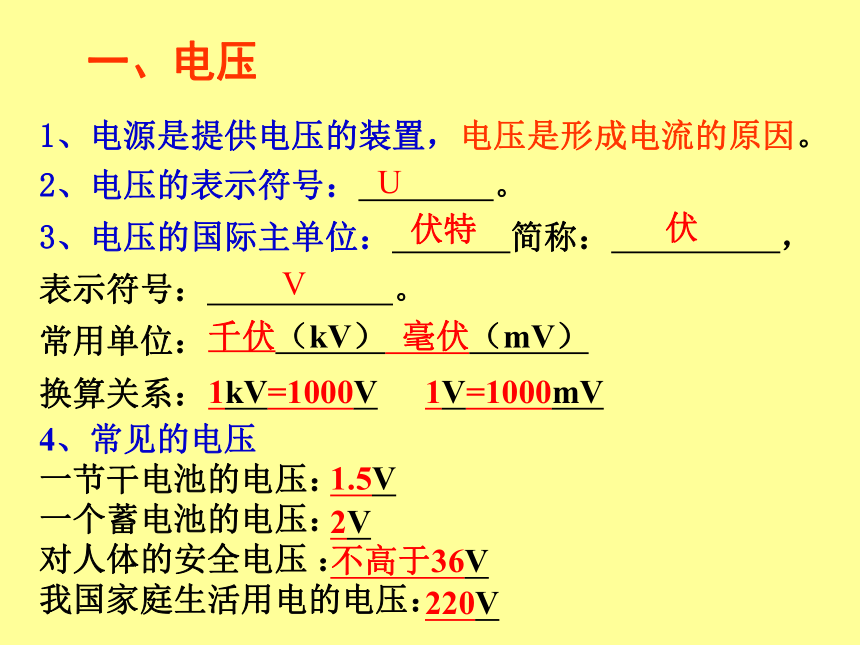

课件19张PPT。11.5 怎样认识和测量电压 现在我们来想想我们生活中能够提供电压的装置： 是提供电压的装置。电源1、电源是提供电压的装置，电压是形成电流的原因。一、电压2、电压的表示符号： 。
3、电压的国际主单位： 简称： ，
表示符号： 。
常用单位：
换算关系：伏特伏VU1kV=1000V1V=1000mV千伏（kV） 毫伏（mV）4、常见的电压
一节干电池的电压：
一个蓄电池的电压：
对人体的安全电压 ：

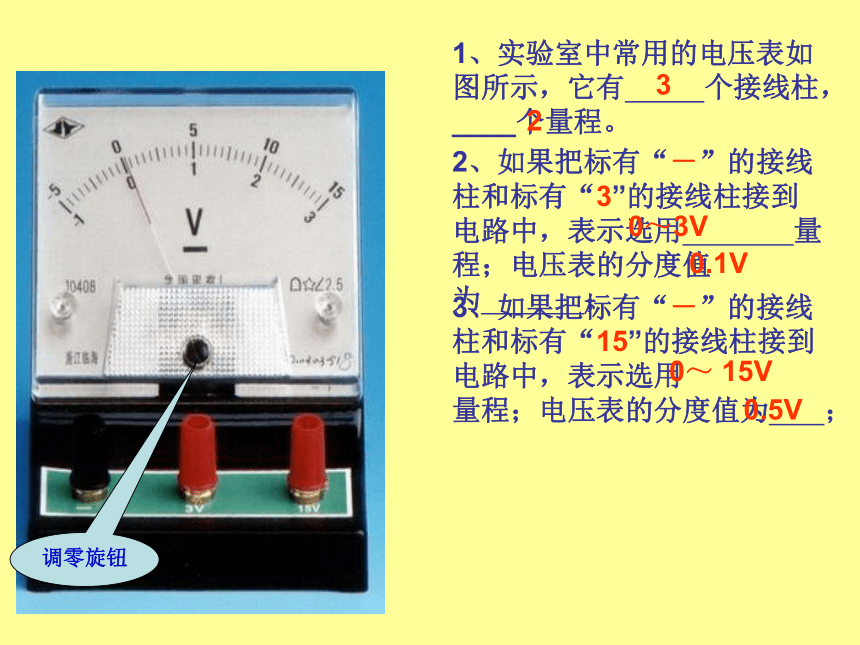

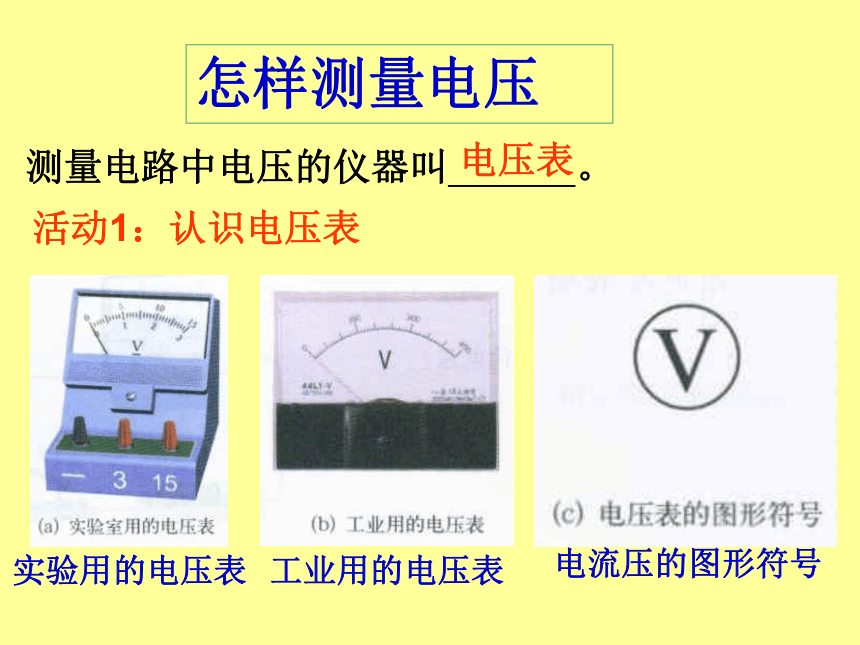

我国家庭生活用电的电压：1.5V不高于36V220V2V怎样测量电压测量电路中电压的仪器叫 。活动1：认识电压表电压表1、实验室中常用的电压表如图所示，它有 个接线柱，____个量程。2、如果把标有“－”的接线柱和标有“3”的接线柱接到电路中，表示选用 量程；电压表的分度值为 ；3、如果把标有“－”的接线柱和标有“15”的接线柱接到电路中，表示选用 量程；电压表的分度值为 ；320～3V0.1V0～ 15V0.5V调零旋钮使用电压表测量电压时应注意：
①使用前应检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零位。
②电压表应并联在被测电路中，应使电流从标有“＋”的接线柱流入、从标有“－”的接线柱流出；
③被测电压的大小不能超过电压表的量程。
④在不能估测被测电压大小的情况下，一般选用最大量程，，并用试触法判断电压的大小，如电压示数在小量程范围内，再改用小量程，这样读数更为准确。认真阅读电压使用说明，学会正确使用电压表校零并联接入、正入负出不能超过量程试触选量程，宁小勿大VA电压并联在电路中0~3V　　0~15V电流电压表的使用规则（与电流表作比较）串联在电路中电流“＋”进“－”出0~0.6A 0~3A不能可以实验：练习使用电压表
1、测量一节电池的电压
2、测量两节串联电池的电压
3、(如图)测量串联电路中L1两端的电压1、指出图中电路的错误电压表接串联接在电路中“+”、“-”接线柱接反了2、判断下列电压表分别测的是谁的电压？测量的是L1两端的电压测量的是L3两端的电压，也是L4两端的电压2、电压的表示符号： 。
3、电压的国际主单位： ，简称： ，
表示符号： 。
常用单位：
换算关系：4、一节干电池电压为： 家庭电路的电压为：
一节蓄电池电压为： 对人体安全电压：1、电源是提供电压的装置，电压是形成电流的原因。伏特伏VU1kV=103V1V=103mV千伏（kV） 毫伏（mV）5、电流表的使用④选择合适的量程。(试触法)③要“+”进“－”出。②电流表要并联在电路中。①使用前一定要校零。1.5V2V220V不高于36V 1.下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压C2.关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.试触后被测电压小于小量程时，应选较小量程
D. 不用考虑“+”“-”接线柱的接法C3.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）D4.如右图所示的电路中，开关S闭合时，电压表所测得的电压是（ ）A.电灯L1和L2两端的电压
B.电灯L2两端的电压
C.电灯L1两端的电压 D. 电源电压DA.电压表坏了
B.正、负接线柱接反了
D.两个接线柱分别接在“3”和“15”的接线柱上
C.所用电压表的量程接错了5.某同学用电压表测电路两端电压时，发现指针反向偏转，产生这一现象的原因可能是（ ）B6.如左图所示电路中，甲、乙是两只电表，闭合开关S后，两灯泡都能发光，则（ ） A.甲是电流表，乙是电压表
B.甲是电压表，乙是电流表
C、甲、乙都是电流表
D、甲、乙都是电压表7．以下关于电压的说法正确的是( )
A．一节干电池的电压是 1.5 V
B．对人体的安全电压不高于 220 V
C．用电器正常的工作电压都是 110 V
D．我国高压输电线的电压是 200 VAA1.5220360~3V 0~15VDD
