沪粤版九年级物理 13.3 怎样认识和测量电流 课件(42张PPT)

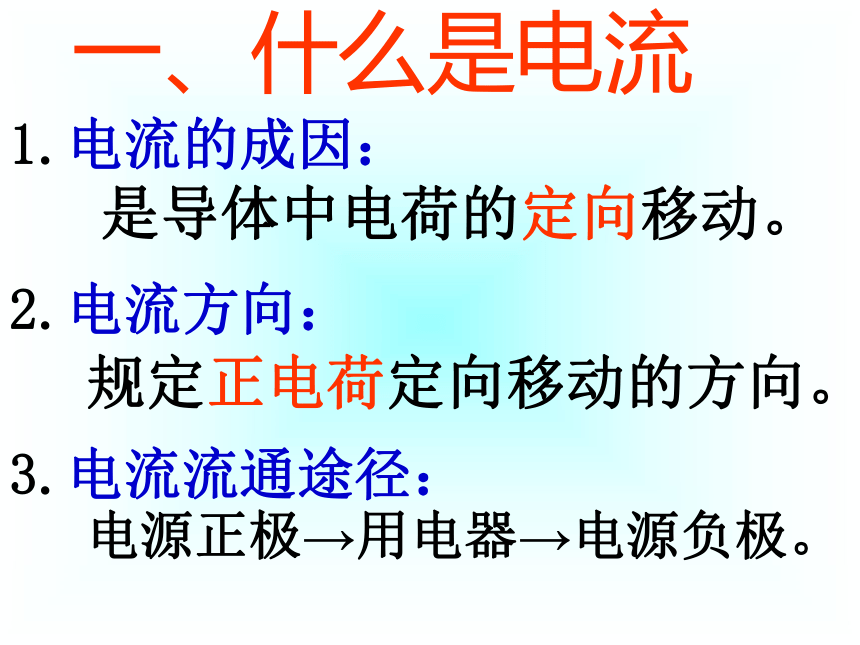

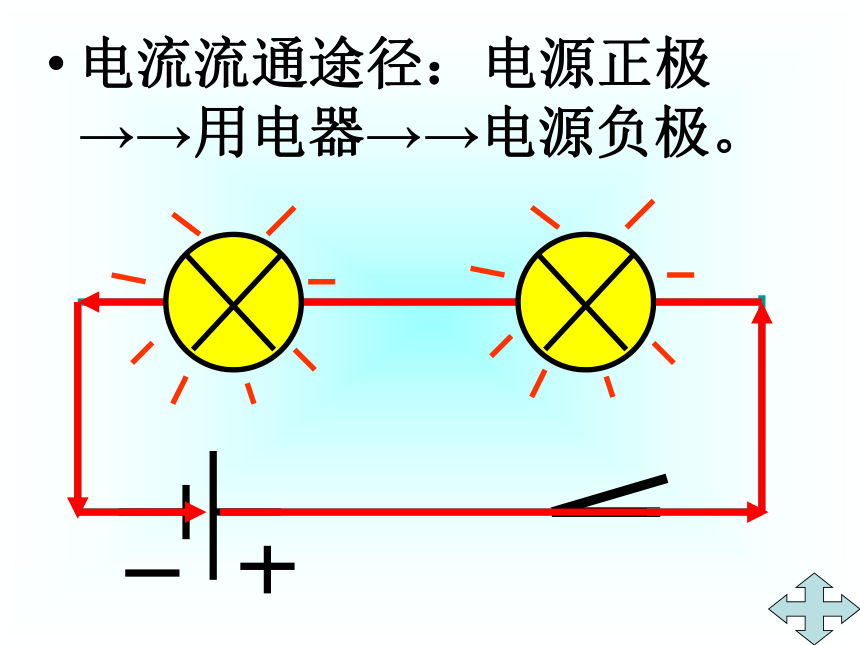

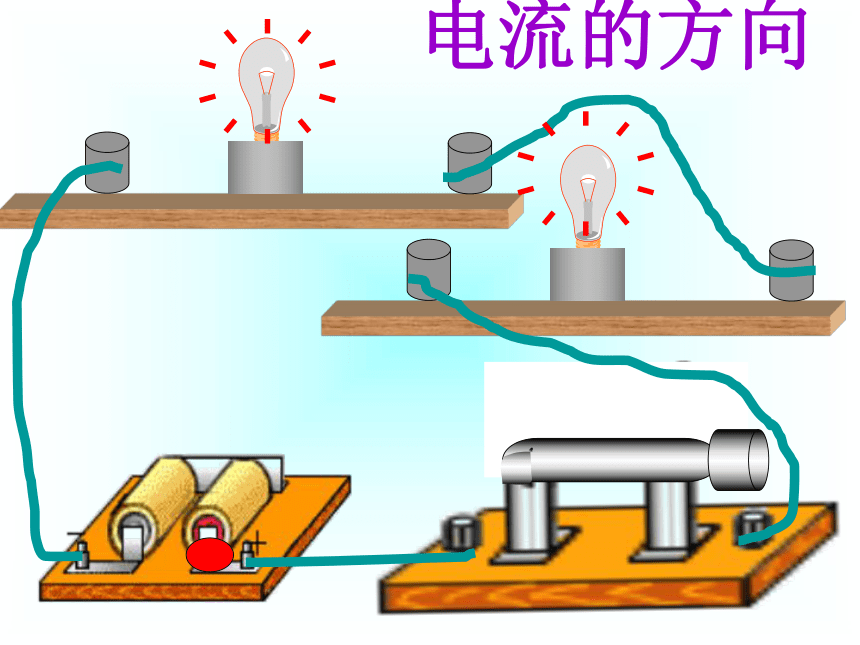

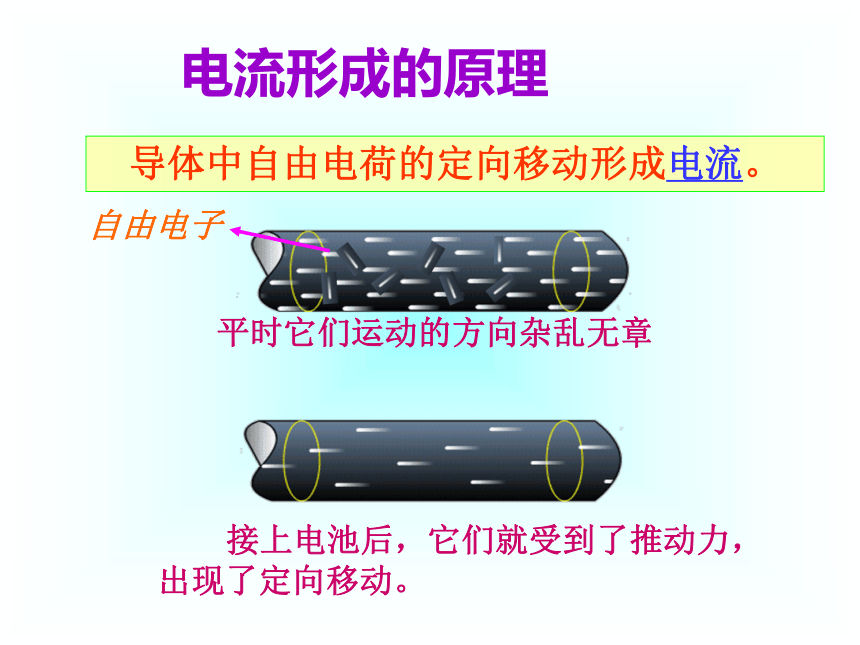

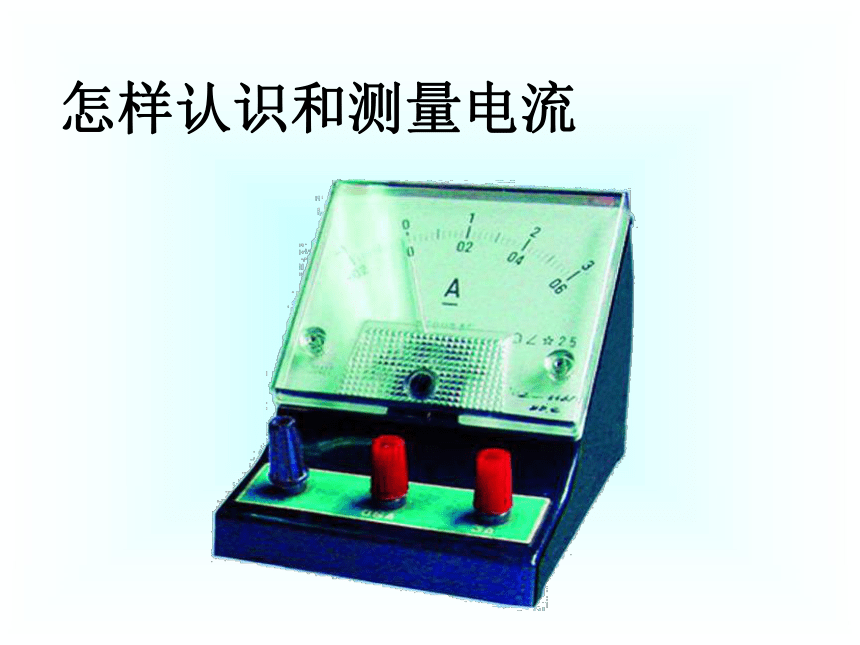

课件42张PPT。怎样认识和测量电流电路中当开关闭合以后，小灯泡为什么会亮呢水轮机水流通过水轮机,能使水轮机转动起来灯泡发光说明有电流流过灯泡水流电流和水流类比灯泡电流电流形成的原理自由电子平时它们运动的方向杂乱无章 接上电池后，它们就受到了推动力，出现了定向移动。导体中自由电荷的定向移动形成电流。电流的方向电流流通途径：电源正极→→用电器→→电源负极。一、什么是电流电流的成因：
电流方向：

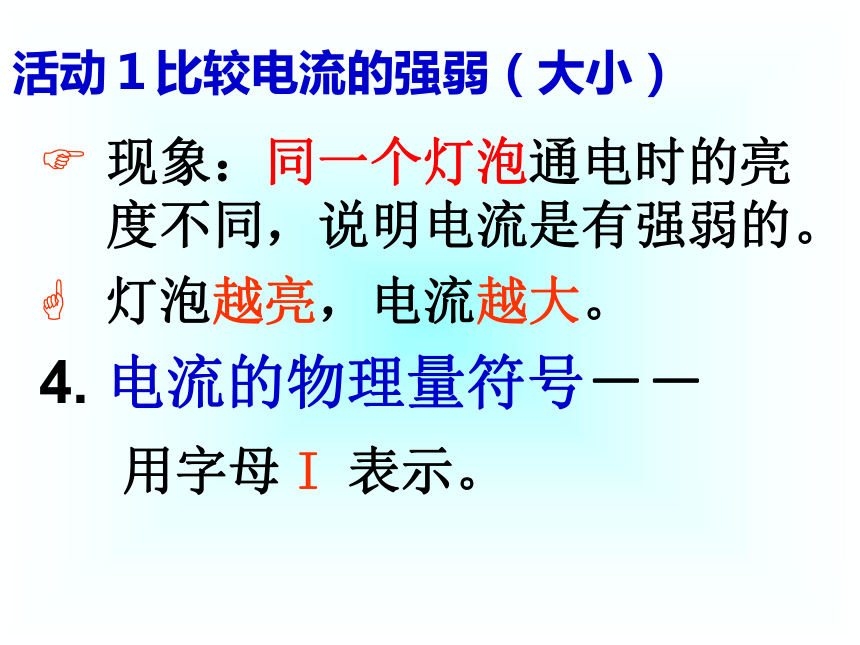

电流流通途径：是导体中电荷的定向移动。规定正电荷定向移动的方向。电源正极→用电器→电源负极。 活动1：比较电流的强弱亮暗两个电路中灯的亮、暗说明了什么活动１比较电流的强弱（大小）现象：同一个灯泡通电时的亮度不同，说明电流是有强弱的。
灯泡越亮，电流越大。
电流的物理量符号－－

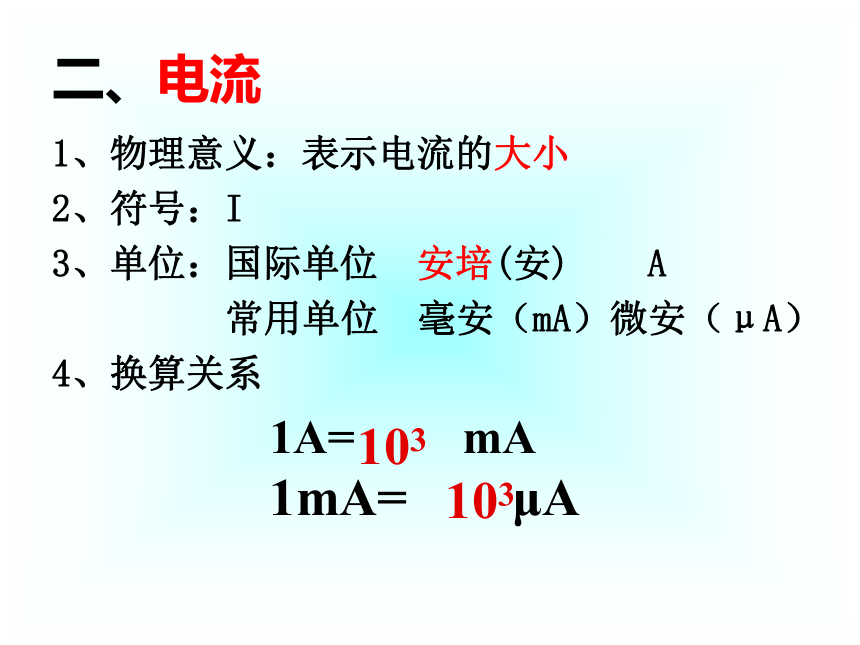

用字母 I 表示。二、电流1、物理意义：表示电流的大小
2、符号：I
3、单位：国际单位 安培(安) A
常用单位 毫安（mA）微安（μA）
4、换算关系
1031A= mA

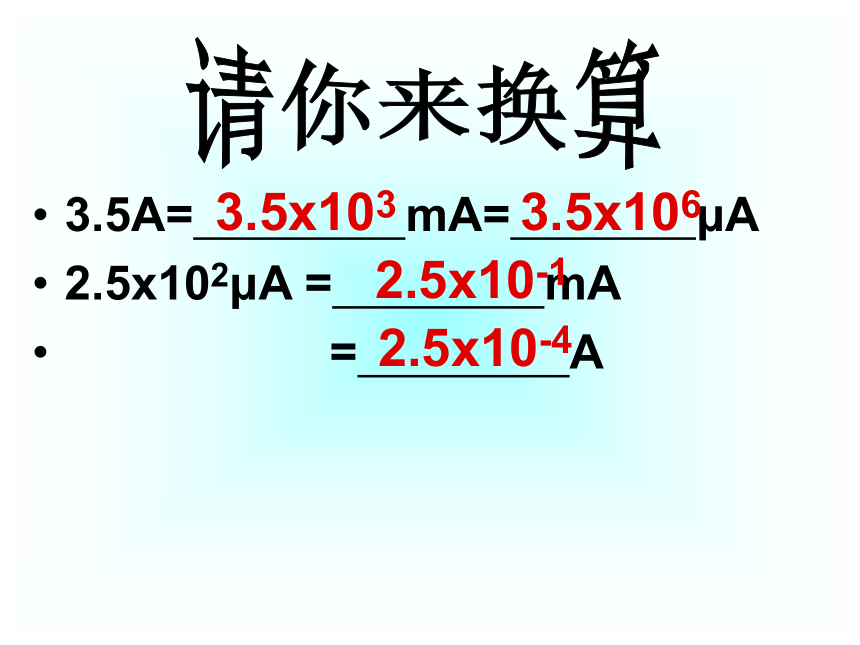

1mA= μA1033.5A= mA= μA
2.5x102μA = mA
= A 3.5x1033.5x1062.5x10-12.5x10-4请你来换算闪电（2～20）×104A电冰箱 1A电子表 1.5~2 μA 柜式空调 约为10A电饭煲 3.2~4.5A高压输电 200A如何知道流过用电器中电流的大小呢？测量电路中电流大小的仪器叫电流表。闪电:（2～20）×104A电子表:1.5~2 μA 二、怎样测量电流活动２认识电流表
安培表
电流表 灵敏电流计
毫安表

微安表AmAμAG三：电流表 1.符号：
2.作用：测量电路中的电流活动2 认识电流表①你怎样知道它是电流表？
②它的零刻度线在哪里？
③它有几个接线柱？怎样使用接线柱？④当使用标有“－”和“0.6”两个接线柱时，量程是多大？每一大格是多少？分度值是多大？量程：0~0.6 A每一大格：0.2 A分度值：0.02 A⑤当使用标有“－”和“3”两个接线柱时，量程是多大？每一大格是多少？分度值是多大？量程：0~3 A每一大格：1 A分度值：0.1 A两个量程公用一个 - 接线柱
标着 “0.6” “3” 的为 正 接线柱想想电流表应该如何读数？ 1、明确量程
2、根据量程确定每个小格所表示的电流值 (分度值)
3、看指针偏转了几大格几小格电 流 表的使 用活 动二预习之后你会了吗？旋转调零螺丝1、使用前应先检查指针是否指零 2、必须把电流表串联在电路中，使电流从标有“0.6”或“3”的正接线柱流入电流表，从标有“—”的接线柱流出电流表电
流
表
要
串
联
在
电
路
中测量通过小灯
泡的电流时
电流表的接法要测量某一部分电路中的电流，
必须把电流表串联在这部分电路里测量L2支路
中电流时，
电流表的接法测量L1支路
中电流时,
电流表的接法 必须使电流从“十”接线柱流进电流表
从“一”接线柱流出电流表“十”
“一”
接线
柱的
接法
要正
确正确错误 正负接线柱接反：反偏 3、绝对不允许不经过用电器而把电流表直接接到电源的两极上即电流表相当于一根导线，不能直接接到电源或用电器两端，否则会造成电源或用电器短路，烧掉电源和电流表。电流过大：满偏被测电流超过电流表的量程时，不仅测不出电流值，
电流表的指针还会被打弯，甚至烧杯电流表． 4、被测电流的大小不超过电流表的量程，要用大量程进行 试触后选择合适的量程试触试触后 ，如果所测电流值在小量程范围内，我们为什么要改接小量程？ 小量程分度值小，读数更为准确思考
讨论
3.使用电流表的规则:两要两不(1)使用前应先检查指针是否指零。
(2)必须要把电流表串联在电路中.
(3)要使电流从标有“+” 接线柱流入电流表,从标有“—”的接线柱流出电流表。
(4)绝对不允许把电流表直接接到电源的两极。
(5) 被测电流的大小不能超过电流表的量程。
×下图中电流表接法是否正确？说明理由下图中电流表接法是否正确？说明理由×下图中电流表接法是否正确？说明理由√如图1，现在要用电流表来测量电灯A中的电流，那么接法正确的是______图D1、指针不偏转
2、指针反向偏转
3、指针只偏转很小的角度
你知道原因吗?
1.电流的形成和方向、电流的单位
2.电流表的使用(4)绝对不允许 将电流表直接 接到电源的两极上(5)被测电流不要超过电流表的量程(3)“十”、“一”接线柱的接法要正确 (2)电流表应串联 在电路中(1)检查指针是否指零本节小结用电流表测量通过小灯泡的电流下图中电流表接法是否正确？说明理由测量L1
支路中
电流时,
电流表
的接法√1、如图所示的是一对同一电路先后两次测量的结果。图A采用的是______量程，示数是____A；图B采用的是_______量程，示数是____A。0～0.6A0.440～3A0.42、一位同学使用有0.6A和3A两个量程的电流表测电路中的电流，经过试触选用0~0.6A为宜，但这个量程刻度盘已经模糊不清，无法读数了，另一位同学从0~3A的刻度盘上看到指针正好指在2.3A处，从而判断出，实际电流值是＿＿Ａ．0.46
