沪粤版九年级物理 14.1 怎样认识电阻 课件 (20张PPT)

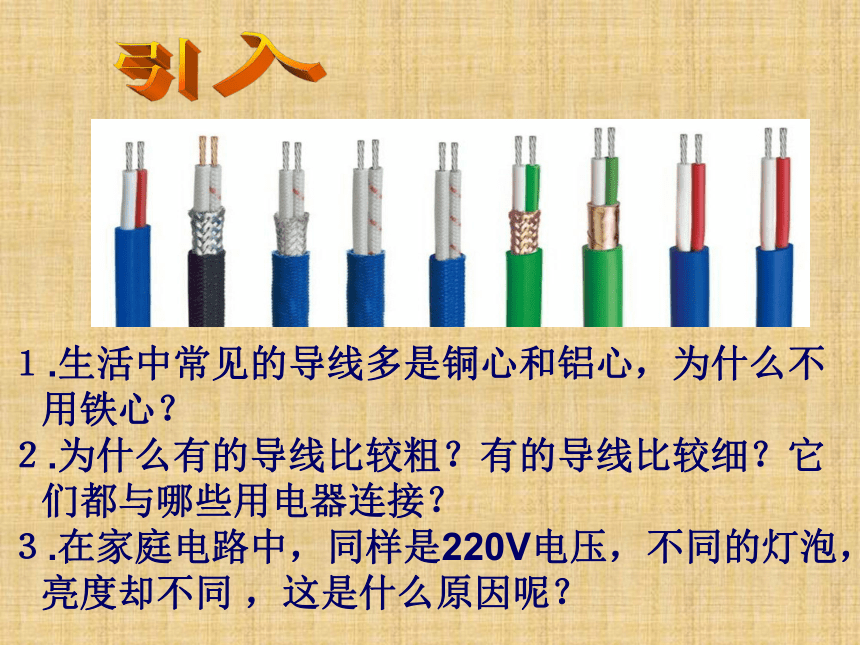

课件20张PPT。怎样认识电阻第十四章 探究欧姆定律　第1节１.生活中常见的导线多是铜心和铝心，为什么不用铁心？
２.为什么有的导线比较粗？有的导线比较细？它们都与哪些用电器连接？
３.在家庭电路中，同样是220V电压，不同的灯泡，亮度却不同 ，这是什么原因呢？引入一、什么是导体的电阻.

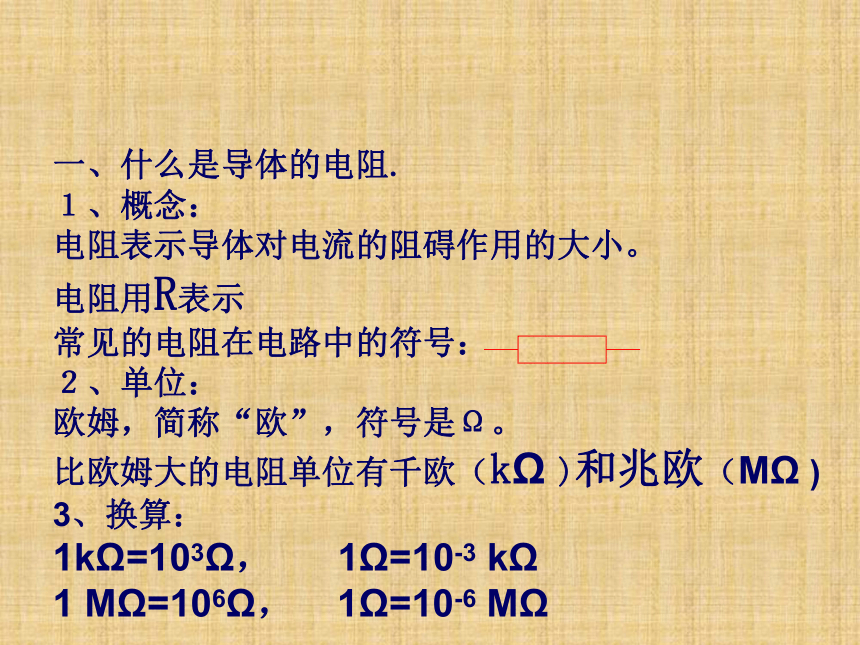

１、概念：
电阻表示导体对电流的阻碍作用的大小。
电阻用R表示
常见的电阻在电路中的符号：
２、单位：
欧姆，简称“欧”，符号是Ω。
比欧姆大的电阻单位有千欧（kΩ )和兆欧（MΩ )
3、换算：
1kΩ=103Ω， 1Ω=10-3 kΩ
1 MΩ=106Ω， 1Ω=10-6 MΩ

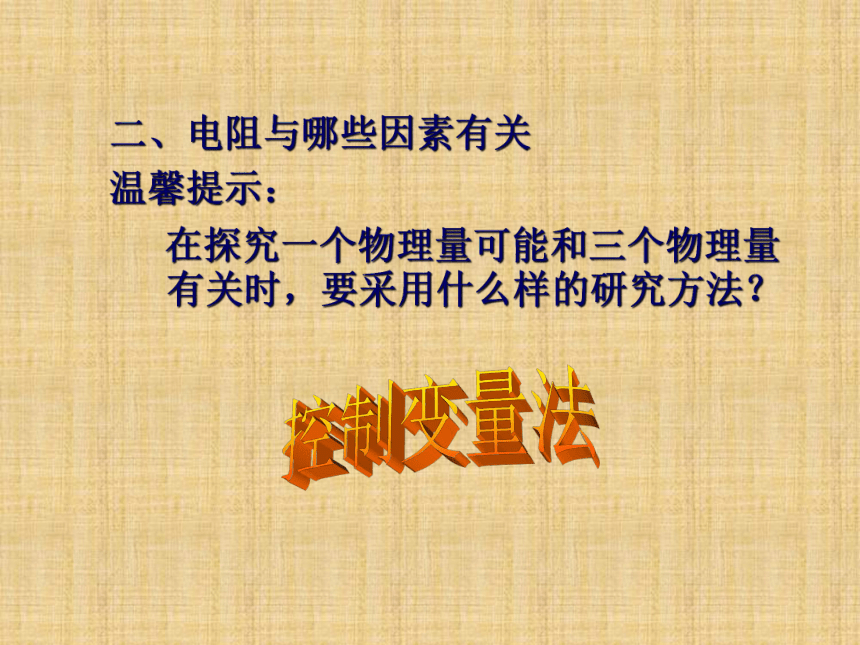

二、电阻与哪些因素有关　　　
温馨提示：
在探究一个物理量可能和三个物理量有关时，要采用什么样的研究方法？控制变量法ABCDEFGH电阻与材料的关系

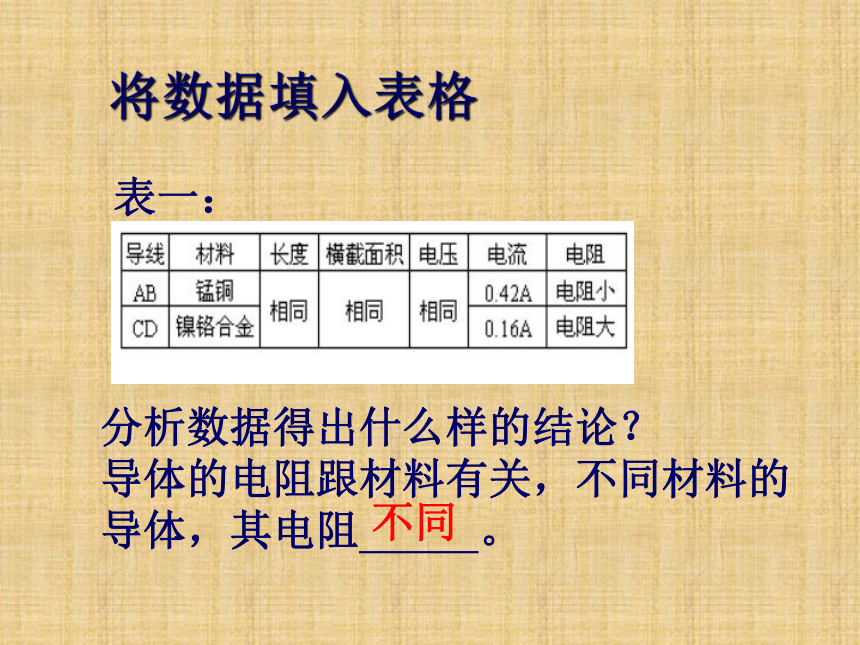

将数据填入表格表一： 分析数据得出什么样的结论？
导体的电阻跟材料有关，不同材料的导体，其电阻 。

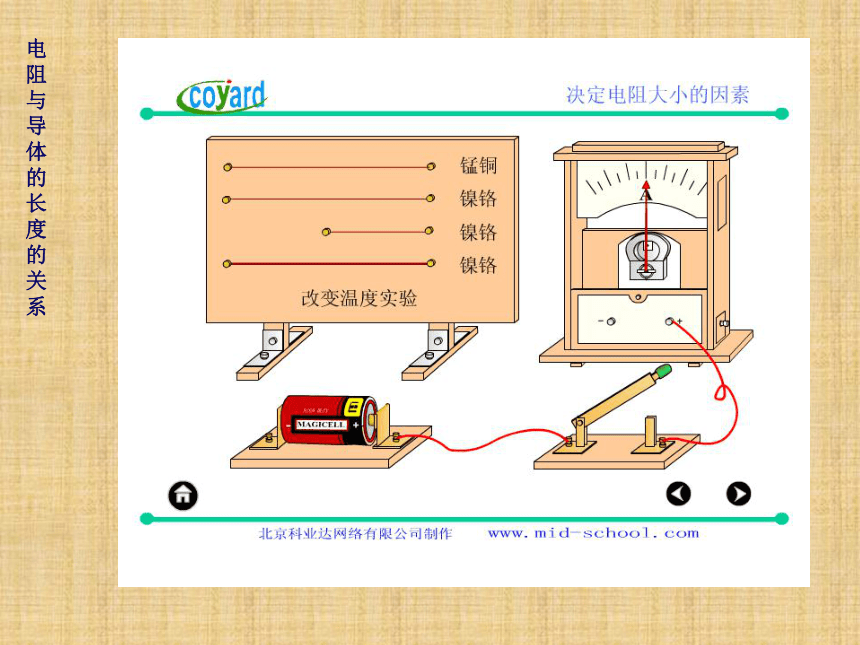

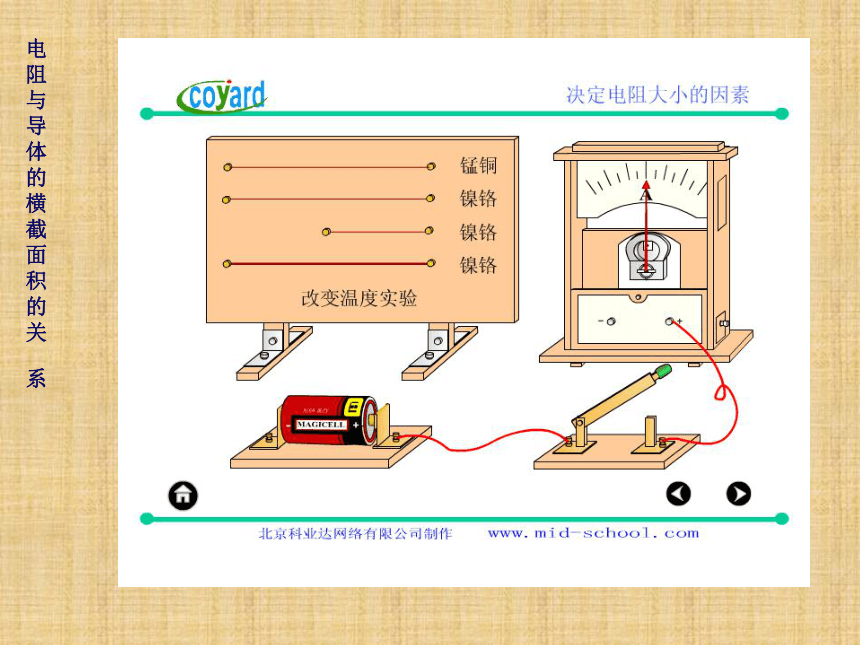

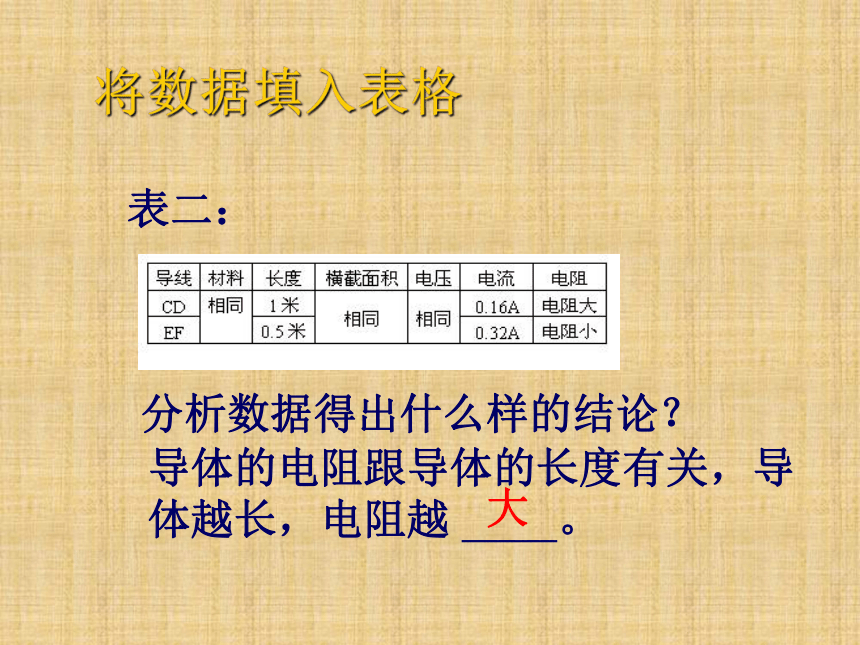

不同 ABCDEFGH电阻与导体的长度的关系表二：分析数据得出什么样的结论？将数据填入表格导体的电阻跟导体的长度有关，导体越长，电阻越 。大ABCDEFGH电阻与导体的横截面积的关系分析数据得出什么样的结论？表三：将数据填入表格导体的电阻跟导体的横截面积有关，导体横截面积越大，电阻越 。小ABCDEFGH电阻与温度的关系结论： 导体被加热后，它的温度升高，电流表示数变小，表明导体的电阻变大，这说明导体的电阻还跟温度有关，对大多数导体来说，温度越高电阻越大。 分析数据，得出结论：（1）导体的电阻跟导体的材料有关；
（2）导体的材料、横截面积，都相同时，导体越长，电阻越大；
（3）导体的材料、长度都相同时，导体的横截面积越小，电阻越大；

（4）导体被加热后，它的温度升高，电流表示数变小，表明导体的电阻变大，这说明导体的电阻还跟温度有关，对大多数导体来说，温度越高电阻越大。 练习1、在物理学中，要研究一个物理量和几个物理量之间的关系时，应采用___________研究方法。
２、决定电阻大小的因素是____、 ______、 ______、 ______。
3、如果考虑温度对电阻的影响，白炽灯点亮时的电阻比它熄灭时的电阻要_____。
4、一段铝导体被均匀拉长后，其电阻变大，这是因为拉长后，它的____变大而______变小的缘故。控制变量法长度材料横截面积温度变大长度横截面积结论：电阻是导体本身的一种性质。导体的电阻决定于它的材料、长度、横截面积和温度。
不管电路中有无电流，电阻两端是否有电压，导体都有电阻，只不过导体的电阻在有电流通过时才能显现出来，才能测量。 １.学会了研究一个物理量与多个物理量之间的关系时，要用到控制变量法。
2.知道决定电阻大小的因素有长度、粗细、材料和温度。
3.了解超导体研究的发展史，以及我国对超导体的研究走在世界观前列的事实。 你有哪些收获？当堂检测 1.电阻的国际单位是什么？0.2兆欧=______欧。
2.为什么说电阻是导体本身的一种性质？
3.有两条粗细相同、材料相同的导线，一条长20厘米，另一条长1.3米，哪条导线电阻大，为什么？
4.有两条长短相同、材料相同的导线，一条横截面积0.4厘米2，另一条2毫米2，哪条导线电阻大，为什么？
５.家庭用的电灯，常温下的电阻比正常发光时的电阻要____，所以闭合开关的瞬间能过灯丝的电流要比正常发光时_____，灯丝往往在闭合开关的瞬间容易烧断。２x１０５小大二、电阻器　　　
1.电阻的分类：
1）定值电阻R：阻值固定不变的电阻，图形符号：2）变阻器：阻值可以调节变化的电阻，
图形符号：3）常见的变阻器：滑动变阻器、电位器等2.滑动变阻器：二、电阻器　　　
1.电阻的分类：2.滑动变阻器1）结构：2）原理：通过改变连入电路的电阻丝的长度来改变接入电路中的电阻的大小。
3）电路图中符号：
4）使用方法：
接入电路时要一上一下的接
4）标牌的意义，如“50Ω 1.5A”，它表示电阻阻值在0到50欧姆之间，允许通过最大电流不能超过1.5A。二、电阻器　　　
1.电阻的分类：2.滑动变阻器：1）结构：2）电路图中符号：
3）读数：示数X倍率后相加
3.电阻箱：4.插孔式电阻箱1）结构2）读数：有效值相加
